產品簡介

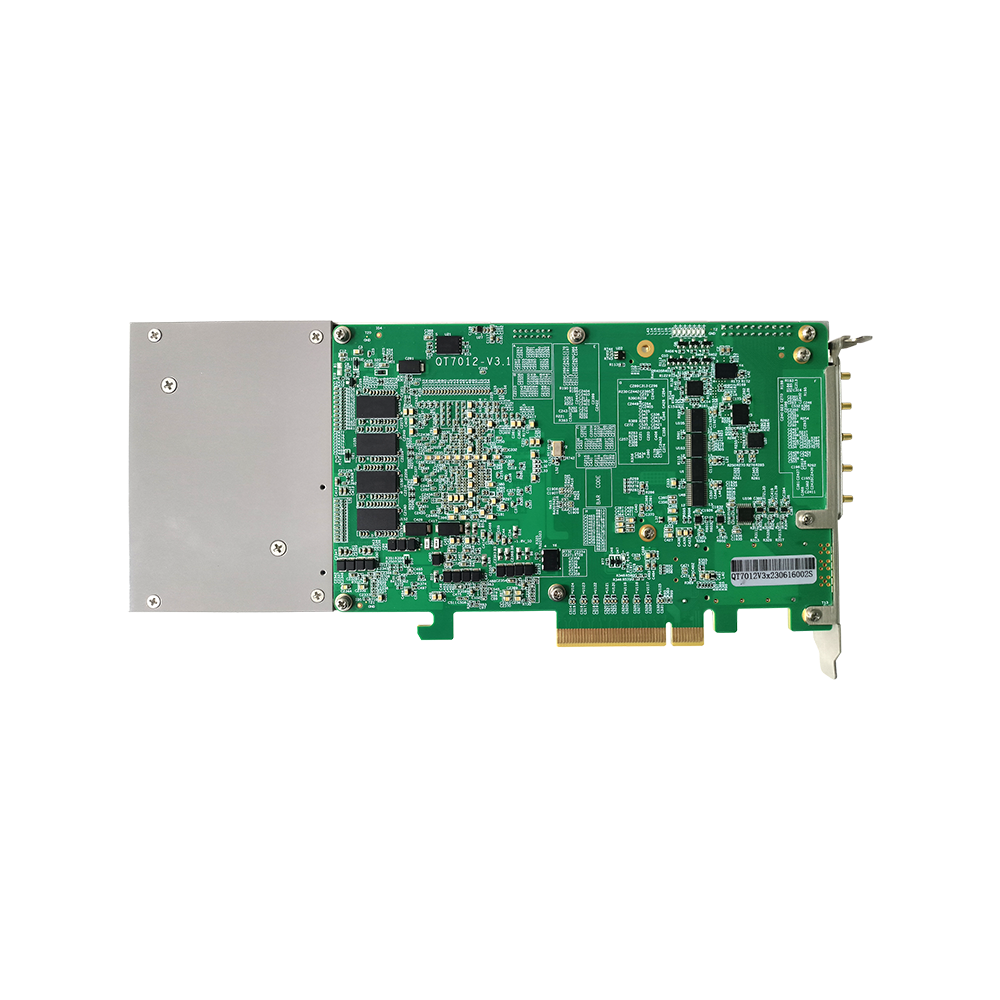

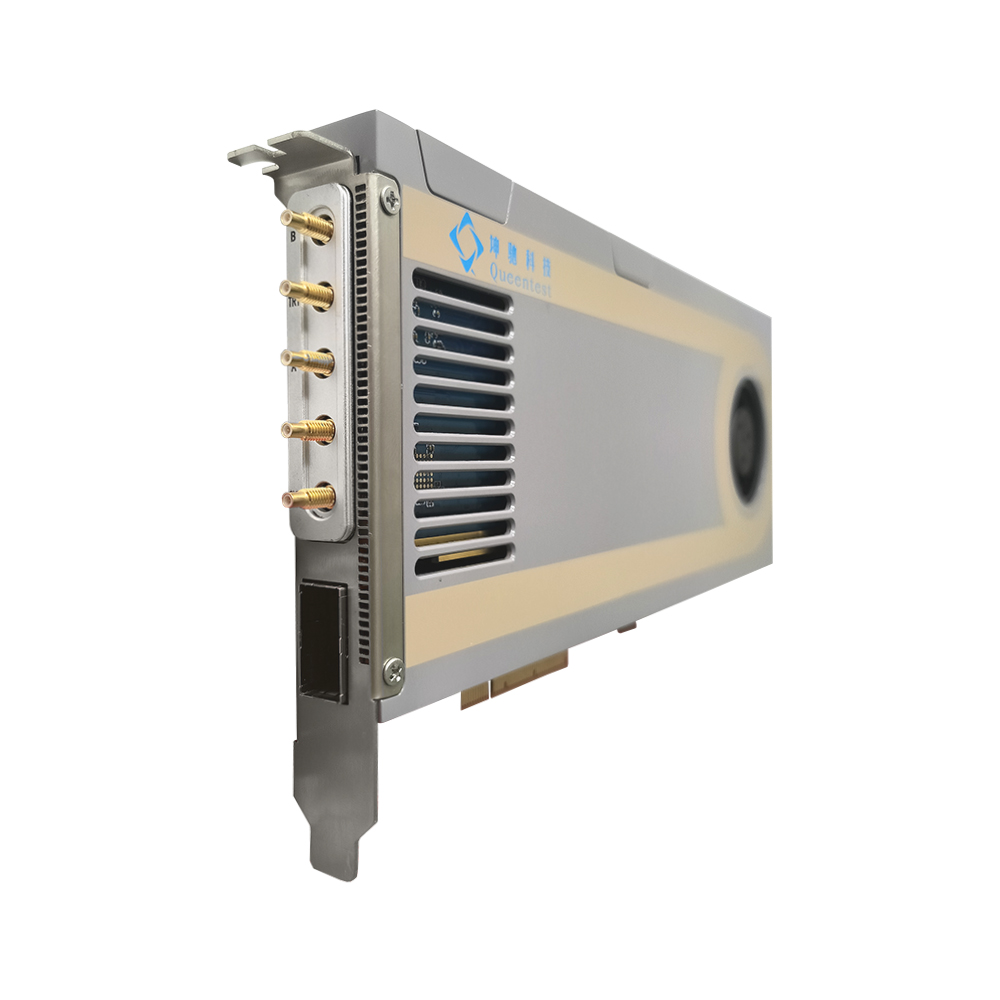

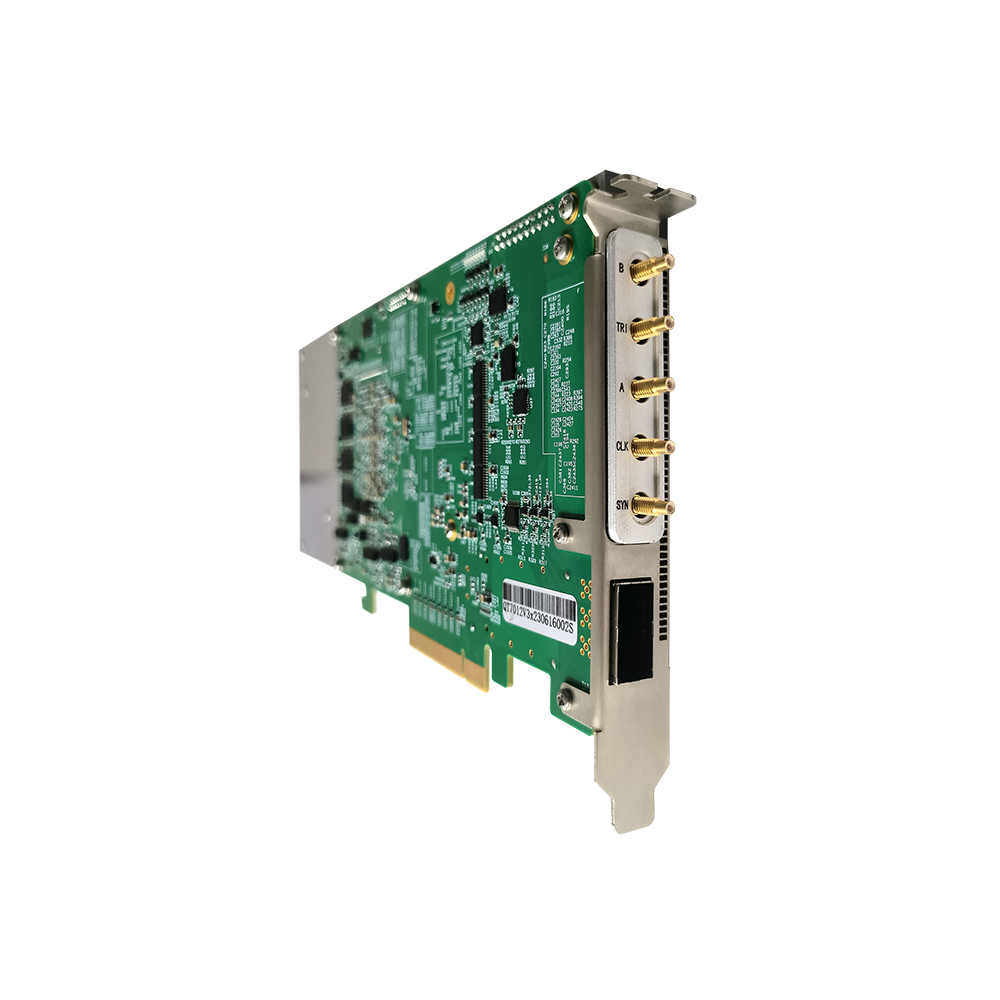

坤馳科技自主研發的QT12126是一款同時支持交流耦合與雙極性寬帶信號輸入的高精度高速數據采集卡，它提供12位雙通道3.2GS/s或單通道6.4G A/D通道，全功率模擬帶寬（-3dB）8GHz。板載FPGA具備實時信號處理能力，可以進行大數據量的實時信號處理，這些特性使QT12126成為超寬帶信號采集、雷達、復雜電磁環境及無線頻譜應用領域進行信號采集和分析的理想工具。QT12126提供快速的PCI Express 3.0 x8數據傳輸接口，以及靈活配置的硬件組合，獲得性能、功耗和成本之間的最佳平衡，特別適合于雷達、無線電等應用領域。

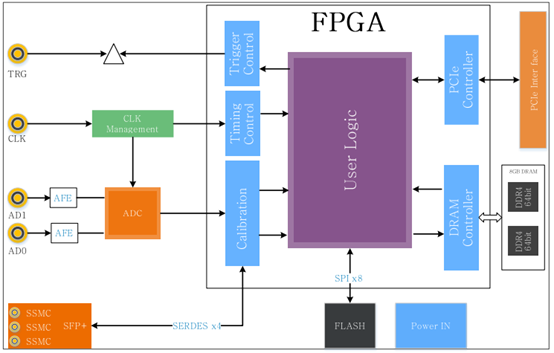

系統框圖

技術規格

——  1/2通道采集

——  單通道6.4GS/s或雙通道3.2GS/s采樣率

——  12bit垂直分辨率

——  模擬輸入帶寬（-3dB）：8GHz

——  輸入阻抗：50 Ohm

——  交流耦合

——  全量程輸入電壓：480mVpp~1040mVpp，缺省值0.8Vpp

——  連接器：SSMC

——  KU系列FPGA家族中的XCKU115，兼容FPGA芯片（KU085)，可根據需要靈活選擇

——  預留JTAG和測試接口

——  1個QSFP+光纖接口

——  2組64Bit DDR4 SDRAM，單組容量4GB

——  支持利用SPI x8模式配置程序

——  支持PCIe3.0x8接口，支持與PC的高速數據交互功能

——  支持單獨12V供電（脫離PC 機）

——  FPGA定制開發

客戶價值

——  兼顧微弱信號和大動態范圍信號采集

——  板載FPGA可定制集成實時信號處理模塊：如累加、峰值檢測、FFT、數字濾波等

——  支持直流偏置控制，提高單、雙極性高頻脈沖信號采集精度

——  靈活的配置方案

——  大容量板載存儲器

——  縮短開發時間，加快上市速度

——  可定制開發的高級觸發功能

——  可集成滿足OEM領域應用的實時信號處理模塊：如累加、峰值檢測、及FFT等

應用領域

—— 超寬帶信號采集

—— 電子戰

—— 衛星通信

—— 射頻采樣軟件無線電

—— 雷達

軟件支持

設備驅動

QT12126提供64位驅動程序。

Windows支持Windows10，Windows11，Windows Server 2019等主流版本。

Linux系統支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系統以及國產化系統。

采集控制軟件

  QT Spectrum Analyzer是一款功能強大而直觀的數據采集和播放軟件，用于 查看、記錄和處理采集的信號，不需要進行代碼編程，易于設置和操作采集卡。一個易于使用的選擇菜單允許完全控制硬件設置，QT Spectrum Analyzer支持文件操作、數據處理和頻域圖、瀑布圖顯示。在不需要編程的情況下，可以進行數據采集和播放的任務。

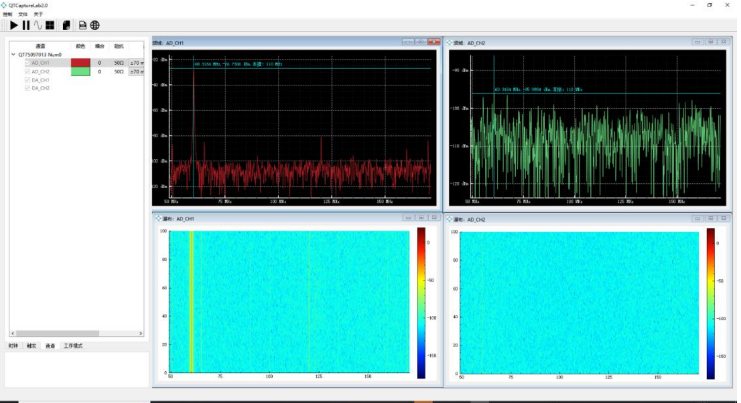

                                                   Qt Spectrum Analyzer界面

軟件開發包（SDK）

 QT12126提供計算機上使用的開發包，通過軟件編程實現對板卡功能的控制，提供開發接口文檔說明以及例程參考，能夠快速的將板卡功能集成到具體應用場景系統中。開發語言支持C/C++、C#、Python、Matlab等主流開發語言，支持Visual Studio、Visual Code 、QT Creator等多種開發環境。

主要性能與指標
