產品簡介

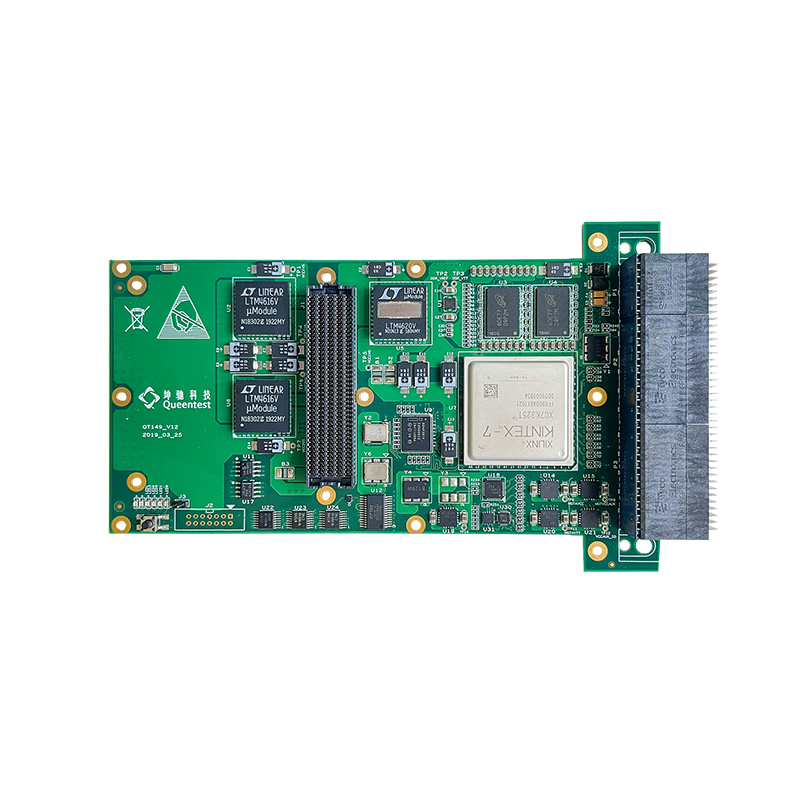

本產品北京坤馳科技自主研發的為一款符合Open VPX規范的的VPX3U信號處理模塊，板上FPGA采用Xilinx公司的Kintex-7系列FFG900封裝芯片，器件型號XC7K325T或XC7K410T可選。產品支持用戶進行邏輯開發，VPX連接器上提供擴展IO口（單端、差分可設置），支持用戶RTM擴展設計；提供一路FMCHPC插槽，兼容VITA57.1-2010規范；提供RS422、USB控制接口，幾大的方便用戶設計、使用。
系統框圖
技術規格
—— Xilinx公司的Kintex-7 FPGA，FFG900封裝，器件型號支持XC7K325T或XC7K410T選項；
—— 2GB/64bitDDR3 SDRAM；
—— 1路FMC HPC插槽，兼容VITA57規范；
——支持RS422、USB接口控制
—— 提供24路LVDS信號，可配置為48路LVTTL25/LVCMOS25單端信號；
—— GTX參考時鐘速率可設；
—— 符合Open VPX標準，MOD3-PAY-2F1F2U-16.2.1-n；-—VPX 3U導冷結構設計，符合VITA48 REDI標準。
應用領域
—— 軟件無線電
—— 雷達、成像系統
—— 高速數據通信
—— 數據處理與分析
—— 其他相關應用領域
客戶價值
—— 高性價比
—— 縮短開發周期
—— 板載豐富FPGA資源
—— 易于二次開發
—— 易于搭建
其他支持
—— 軟件編程實例
—— 用戶API、IP核
—— XILINX ISE開發實例
—— Verilog測試源碼
—— 用戶手冊
