產品介紹

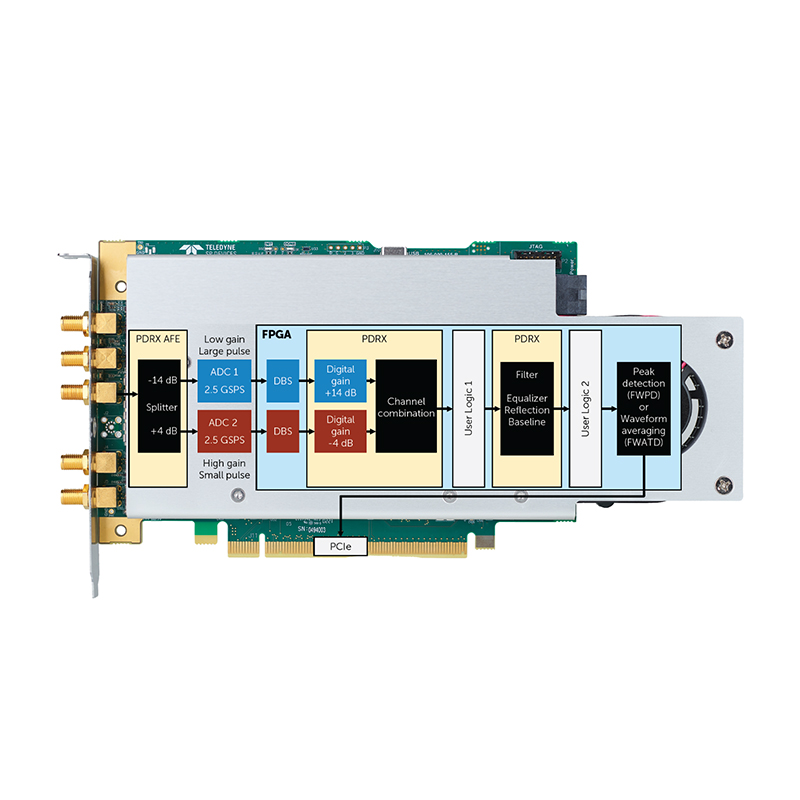

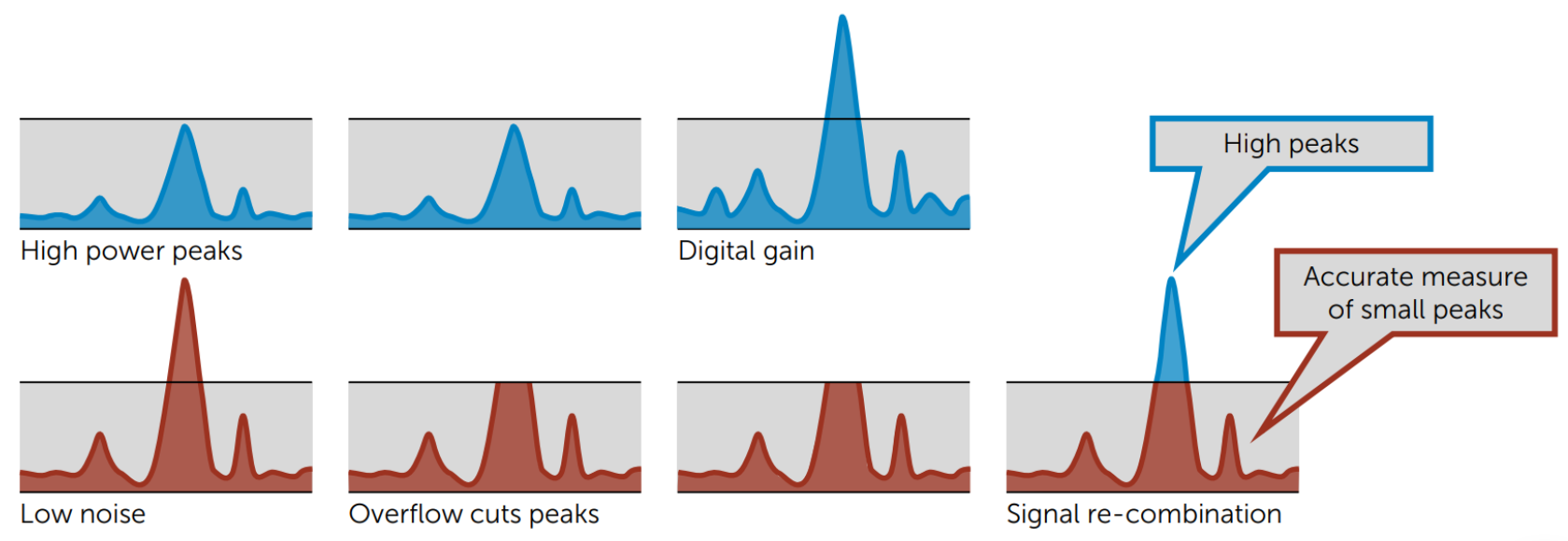

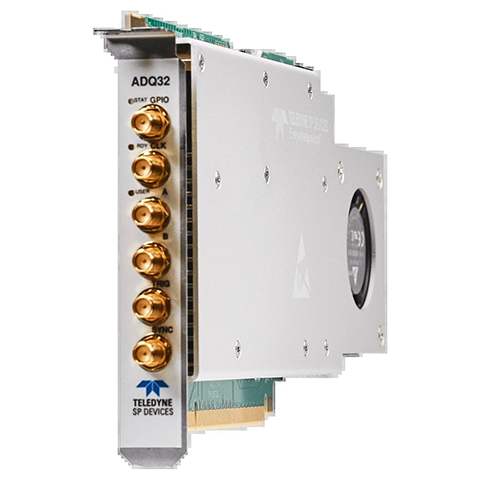

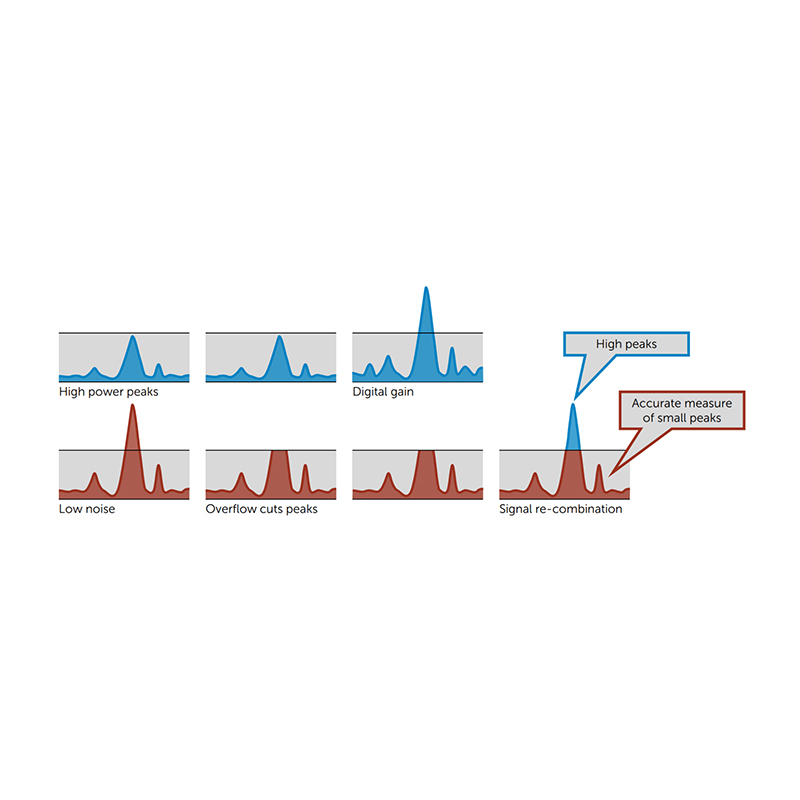

ADQ32-PDRX是一款高速數字化儀，具有擴展的脈沖數據動態范圍應用和微弱信號采集的應用。微弱信號的獲取質量由底層數據采集系統可達到的動態范圍決定，而市售的模數轉換器(adc)對此有瓶頸。具有DC耦合前端工作速度為每秒2Gsample (GSPS)的全帶寬ADC通常提供大約9位有效位數(ENOB)。本文提出的脈沖檢測范圍擴展(PDRX)方法有助于將動態范圍提高3位。 一種行之有效的方法是通過具有不同增益設置的兩個通道獲取輸入信號。高增益通道用于放大和捕獲輸入信號的低幅值部分，而低增益通道用于捕獲滿 量程輸入信號而不引起飽和。然后在板載FPGA內部應用數字增益，并將改進后的ENOB組合后輸出。
更多優勢
附加板載FPGA實時數字信號處理，包括:數字基線穩定器(DBS)，用于精確的溫度補償基線，作為確定峰值高度的穩定參考。脈沖檢測固件(FWPD)用于數據壓縮為FPGA中的峰值列表。先進的時域固件(FWATD)，用于在FPGA中通過閾值和平均波形來抑制噪聲。

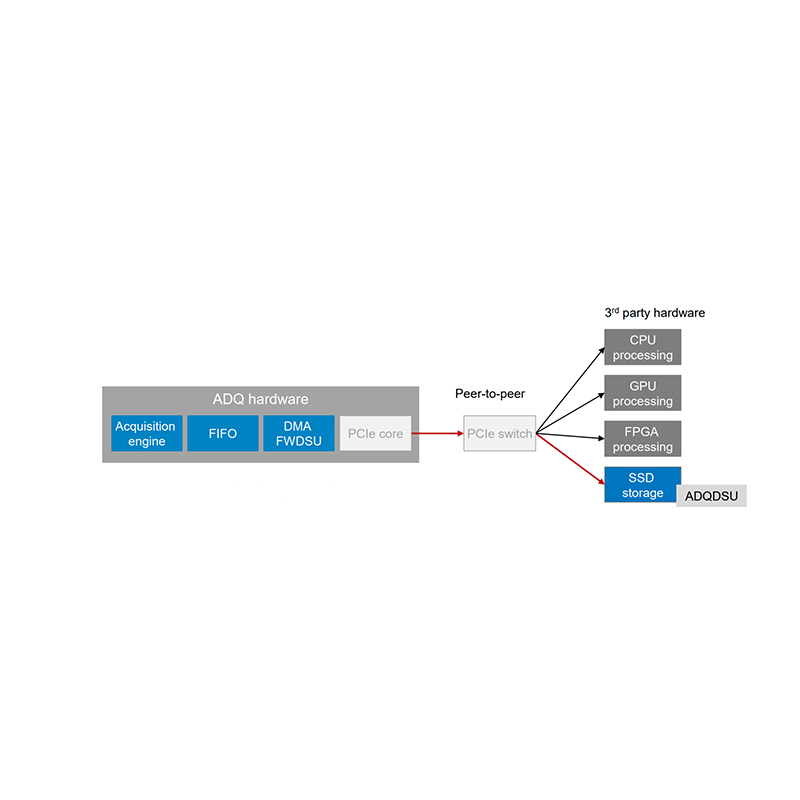

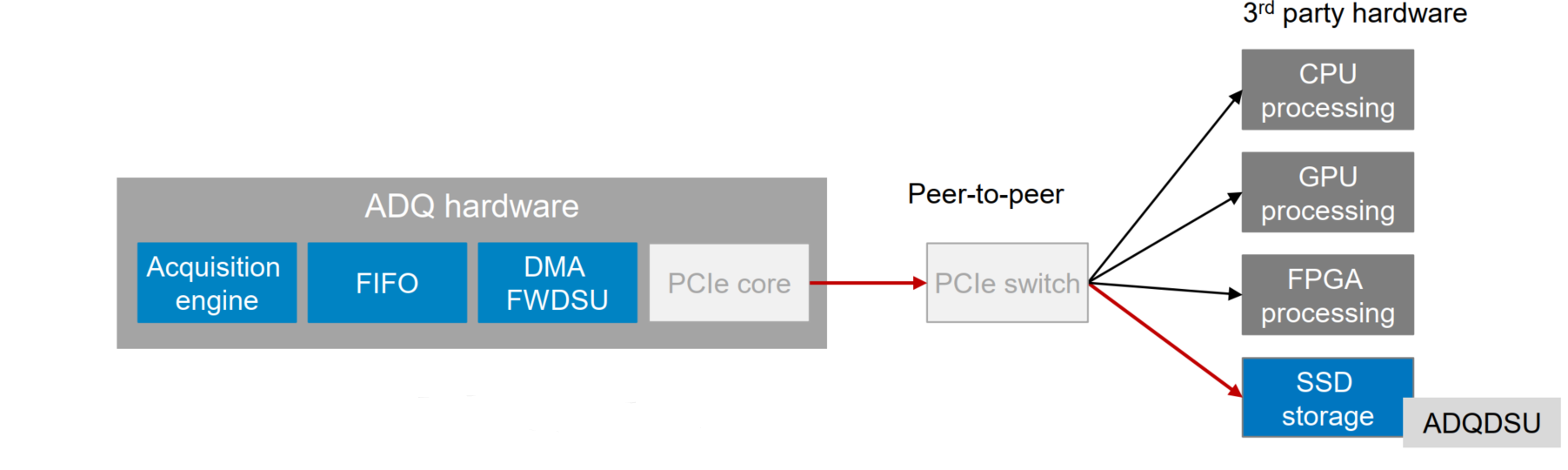

數字化儀還支持Peer to Peer(P2P)直接傳輸到GPU進行后處理。與需要通過主機PC的RAM復制數據的傳統解決方案相比，P2P提供了巨大的優勢。有了P2P, CPU和RAM都可以用于其他任務，數據可以以7GByte /s的速率在數字化儀和GPU之間直接傳輸。
另外，并非所有系統都需要實時/快速數據處理。實驗類的需求，比如機載激光雷達或雷達系統、電磁信號偵察等，進行長途飛行以覆蓋大面積的地理區域。在這些系統中，實時處理信號并不重要，而是需要將大量的原始實驗數據記錄并存儲，以供后續的離線處理和分析或者重構。
傳統的高速存儲/記錄可實現的性能在很大程度上取決于系統和主機PC的工作負載。傳輸速率可能變化很大，因此解決方案不是很健壯。對于這種類型的系統，速率通常限制在1到4 GByte/s之間?；赑eer to Peer(P2P)技術，我們可以實現數字化儀和存儲板直接直接數據傳輸，不經過上位機CPU和內存，保障了長時間的傳輸穩定性。（高速信號采集高速存儲系統方案，請聯系坤馳科技獲?。。?
