產品簡介

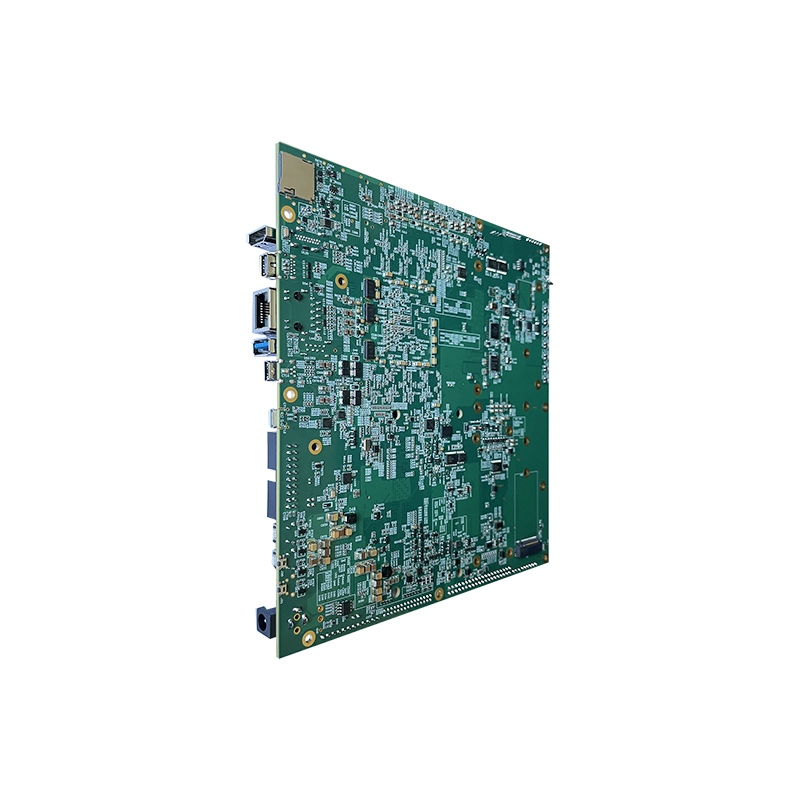

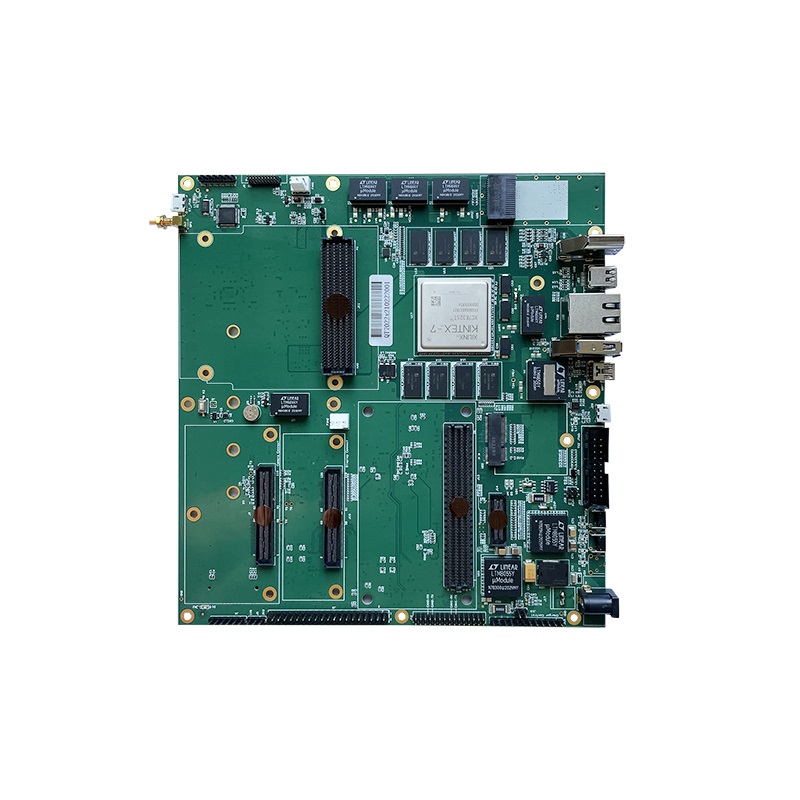

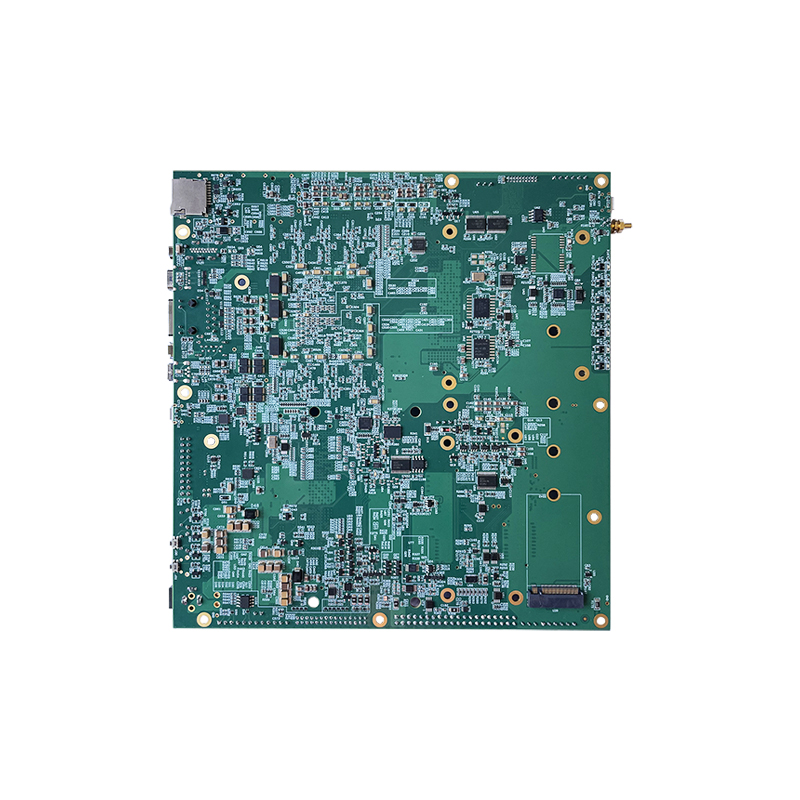

QT7022是一款基于K7+TX2模塊的通用載板，板載一個HPC形式的FMC連接器。板卡選用高性價比的Kintex-7系列FPGA處理芯片XC7K325T-FFG900搭配NVIDIA的高性能GPU模塊Jetson TX2的架構，其中FPGA搭配2組64位2GB DDR3 SDRAM內存陣列和2顆256Mb SPI Flash，支持1個Mini USB轉UART，1個Micro USB轉接JTAG口和1個6pin的排針式JTAG接口，提供1個SSMC形式的GPIO或者RF輸入接口，一個包含13路GPIO的擴展連接器，1個12V直流風扇接口以及一個QSFP的光纖口。FPGA載板通過一個高速板對板連接器與GPU互聯互通，從而實現了高度靈活和可擴展的開發平臺。

Jetson TX2模塊配有NVIDIA PascalTM GPU、高達8GB內存、59.7GB/s的顯存帶寬，可支持各種標準硬件接口。如1個M.2 Key M SSD接口，1個Micro SD卡槽，1個標準20 Pin（2*10）牛角座JTAG接口，1個Micro USB 2.0接口，1個MINI USB轉接UART 接口，1個USB 3.0接口，一個標準RJ45千兆網口，1個Mini DP和1個HDMI輸出顯示接口，1個可M.2 Key E連接器，1個Camera模塊連接器，1個Display模塊連接器，1個DEBUG調試連接器，一個直流12V風扇接口。

QT7022通過一個HPC的標準FMC（VITA 57.1）接口向外部提供豐富、高速且可配置的數字I/O資源，包括84對高速差分線（含4對差分時鐘線）、8組共16對超高速DP差分對及2對超高速差分時鐘線，可以根據應用需求靈活地選擇FMC子卡，比如ADC子卡、DAC子卡以及光纖子卡等。同時可支持Windows，Linux上位機驅動。便于構建靈活、高效的開發及測試環境。

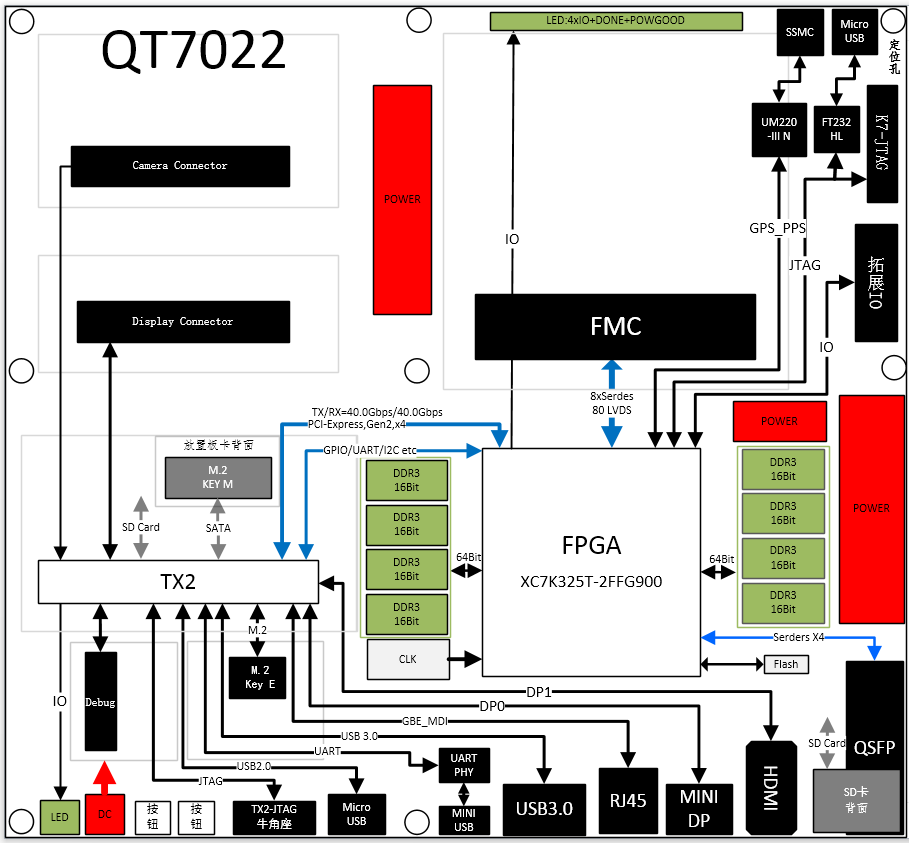

系統框圖

技術規格

• ——FPGA默認為Kintex-7系列XC7K325T-FFG900，提供高性價比的豐富的邏輯資源；

• ——FPGA可選擇XC7K410T-FFG900，邏輯資源更豐富；

• ——GPU模塊默認為Jetson TX2，也可選擇TX2 4GB或者TX2i；

• ——提供FMC標準（VITA 57.1）子卡接口，包括84對高速差分線（含4對差分時鐘線）、8組共16對超高速DP差分對及2對超高速差分時鐘線；

• ——板載2組共4GB的高速DDR3存儲器空間；

• ——板載1個256Mb的加載SPI Flash和1個256Mb的存儲SPI Flash；

• ——13個可獨立配置的雙向用戶IO；

• ——1個QSFP接口；

• ——1個SSMC形式的GPIO接口或者GPS_PPS接口；

• ——1個M.2 Key M SSD接口；

• ——1個Micro SD卡槽；

• ——1個標準20 Pin（2*10）牛角座JTAG接口給GPU， 1個Micro USB形式和1個6pin排針式的JTAG接口給FPGA；

• ——1個Micro USB 2.0接口和1個TYPE-A USB 3.0接口，

• ——1個MINI USB轉接UART 接口給GPU；

• ——1個標準RJ45千兆網口；

• ——1個Mini DP和1個HDMI輸出顯示接口；

• ——1個可支持PCIe X1 、USB 2.0、IIC等數據協議的M.2 Key E連接器；

• ——支持藍牙和WIFI（僅僅TX2模塊支持）；

• ——1個Camera模塊連接器（用戶可自定義2-lane*6或者4-lane*3路CSI），1個Display 模塊連接器，1個DEBUG調試連接器；

• ——板卡尺寸，180mm*190mm；

• ——通用驅動庫及開發程序包，支持多種操作系統；

• ——板載溫度傳感器和電源監控芯片；

• ——2個12V直流風扇，分別給FPGA和GPU散熱；

應用領域

• ——嵌入式AI計算、計算機視覺

• ——GPU計算、深度學習技術

• ——FPGA信號處理

• ——實時多算法處理的在線測試驗證

• ——工業機器人、多媒體處理和醫療設備

• ——無線、國防應用

其他支持

• ——支持DDR3接口，PCIe接口等IP的例程；

• ——支持Windows驅動，Linux驅動；

• ——TX2各功能模塊的相關驅動和Demo；

• ——FMC可插接各種符合VITA57規范的標準高速ADC，DAC等子卡；

• ——可提供FMC子卡演示程序。
