產品簡介

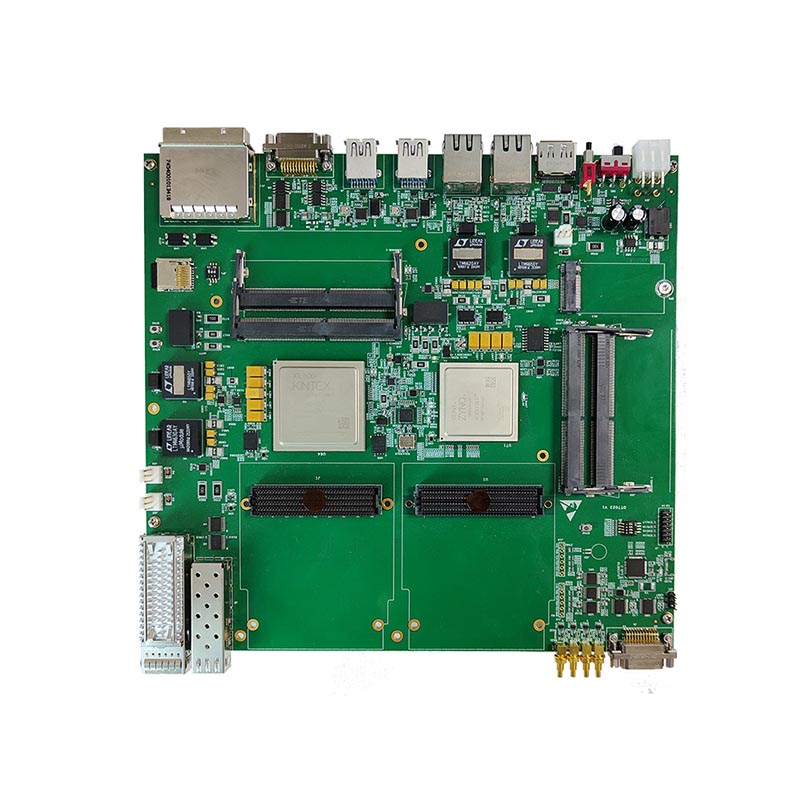

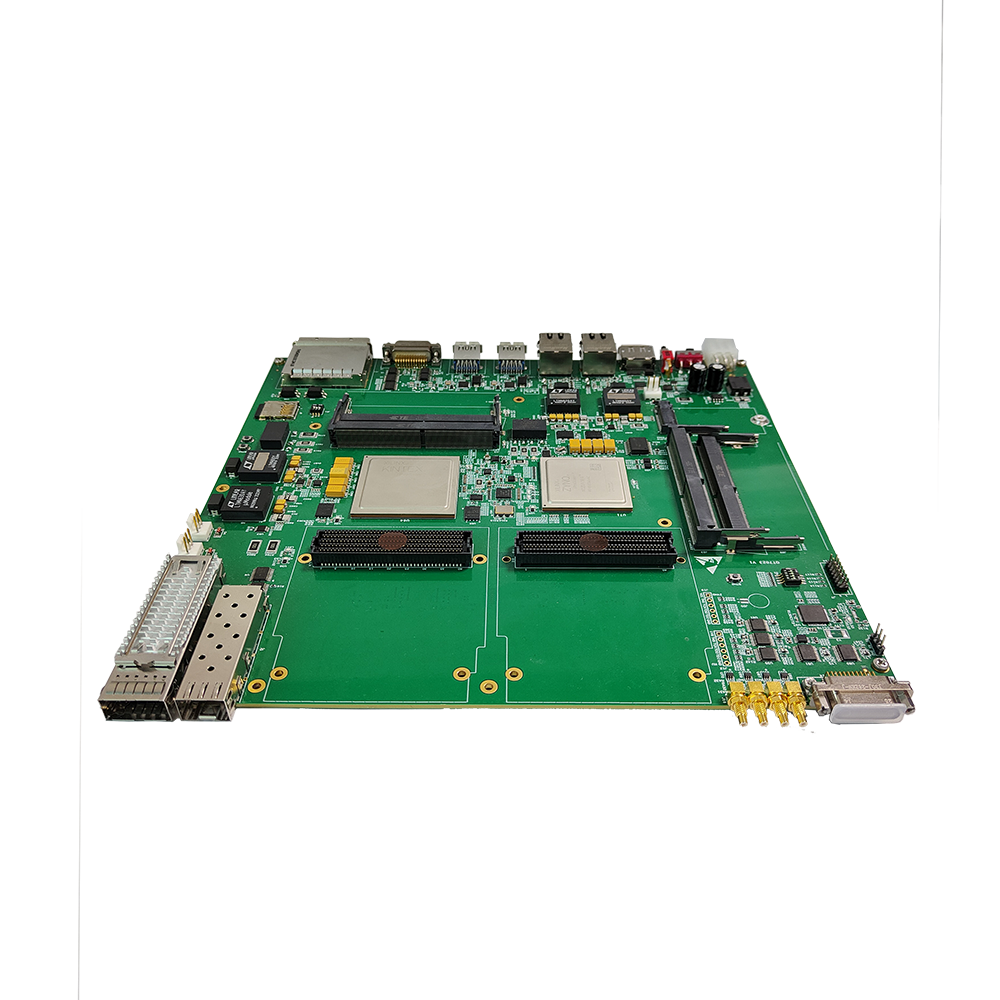

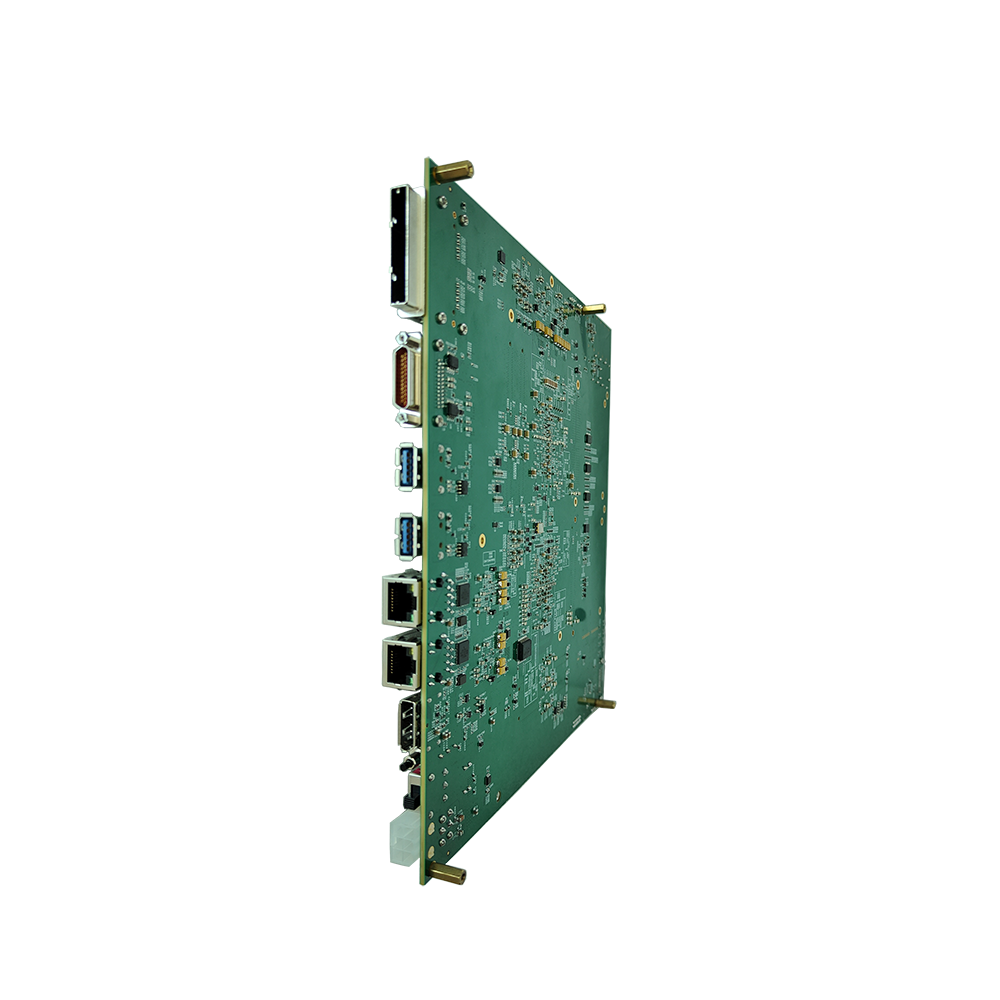

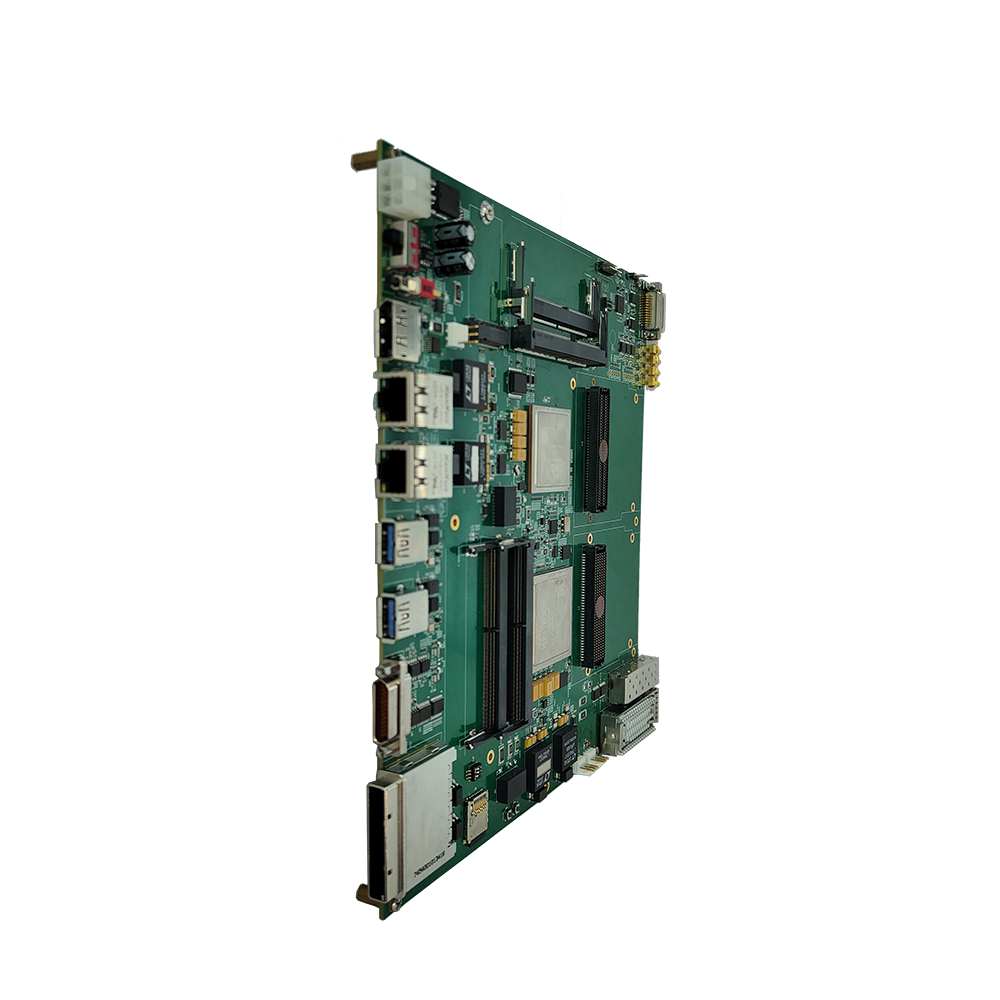

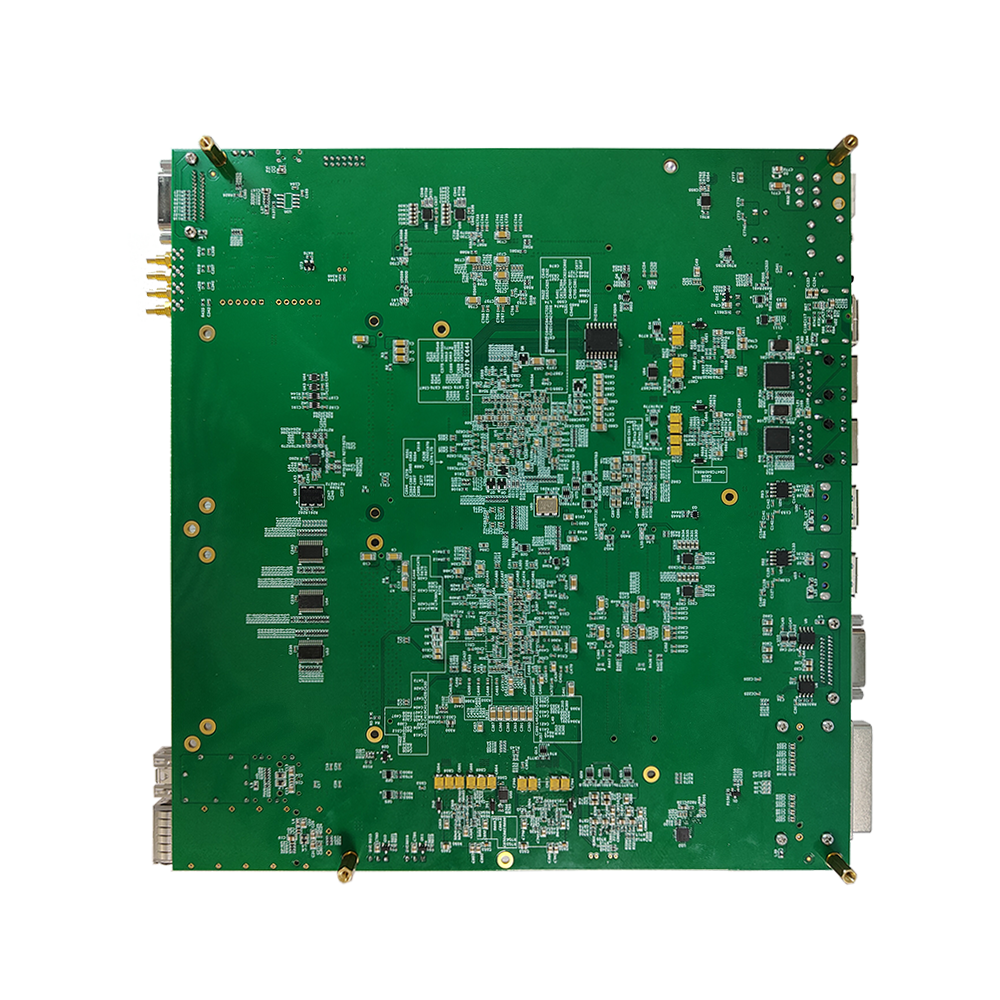

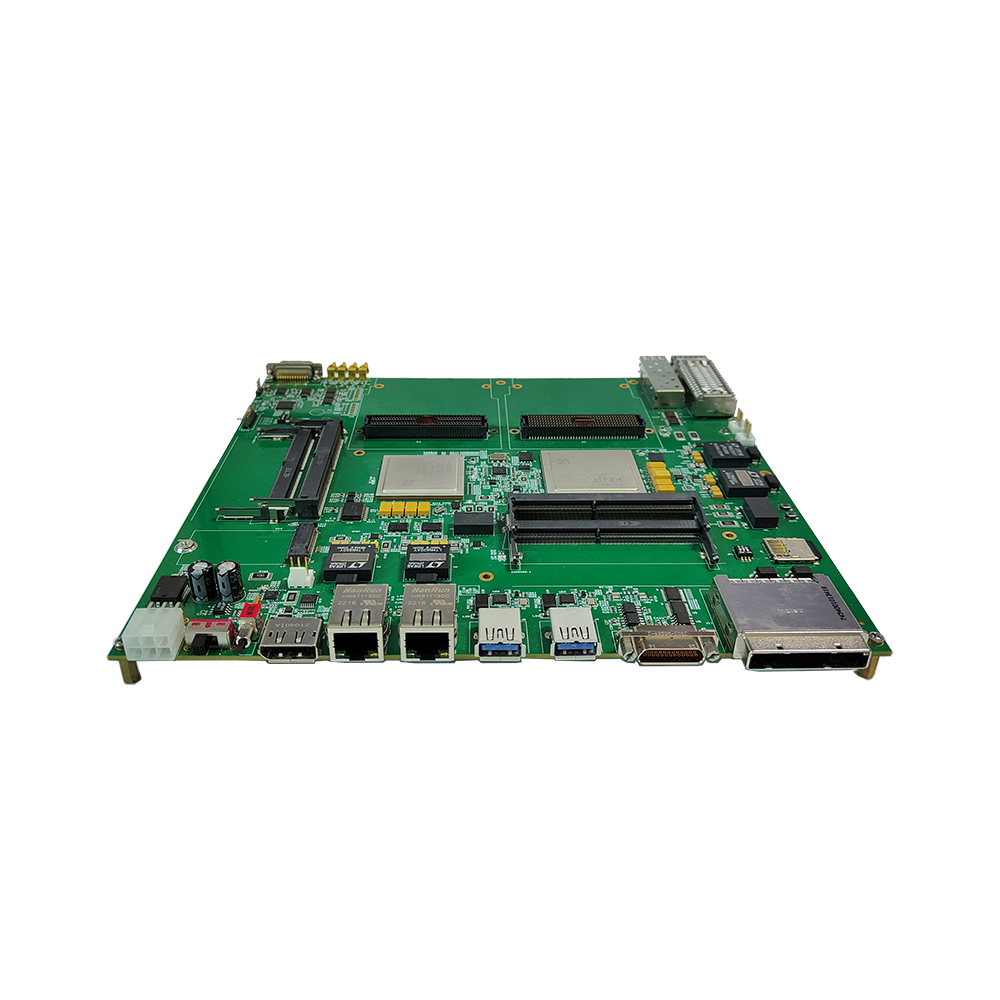

通用型數據采集處理平臺QT7023板卡采用FPGA+ZYNQ架構實現。FPGA選用Xilinx Kintex UltraScale XCKU060-2FFVA1517I芯片。ZYNQ選用 Xilinx UltraScale+ MPSoC XCZU15EG-2FFVB1156I芯片。
為了實現和外部設備的數據交互，QT7023板卡平臺充分擴展了FPGA和ZYNQ上的IO，具體包括：2個FMC接口（LPC和HPC）、2個SFP+光口、1個J30J-15（支持232/485和CAN總線）、1個J30J-25（支持JTAG、IIC和SPI）、3個千兆以太網、1個SD卡、1個DP接口和1個PCIE X8 Expansion Connector。
對內，為了實現板內的數據緩存，FPGA擴展了2組DDR4 SODIMM，可對數據進行PINGPONG緩存。ZYNQ的PS端和PL分別擴展了一組DDR4 Component。為了實現板內PFGA和ZYNQ之間的大量數據交互，這兩個芯片之間通過24個LVDS差分對和1組x8的GTH進行互聯。與此同時，板內支持溫度和功耗檢測，并通過LED對外指示板卡的工作狀態。
綜上所述，通用型數據采集和計算平臺板卡既可以作為一個獨立設備配合其它設備完成系統工作，也可以獨立作為一個系統，利用FPGA和ZYNQ靈活的可編程特性完成各種算法以及復雜的工作，適應于多種應用場景。

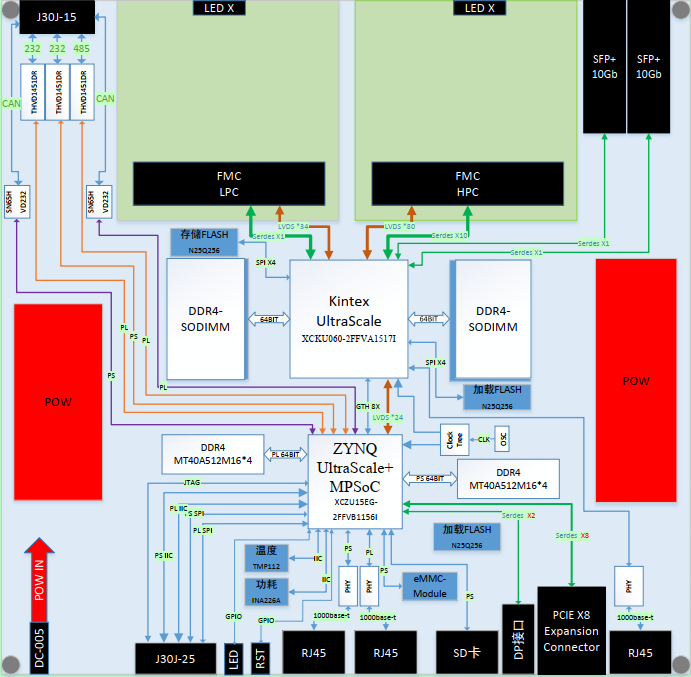

系統框圖
