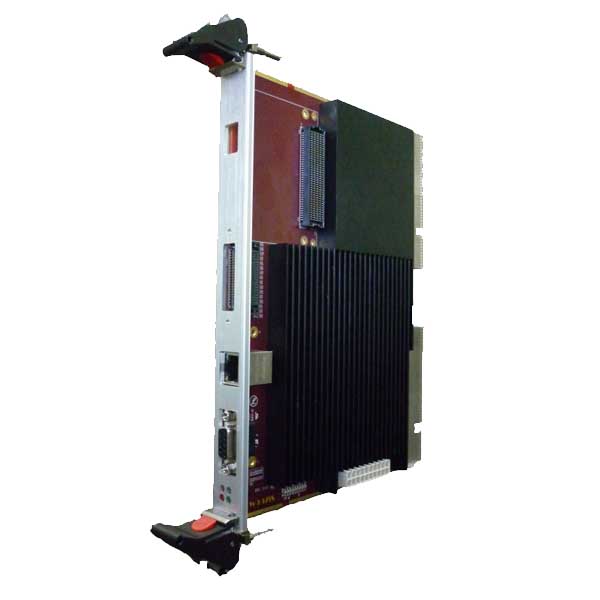

規格
具備高8TB的容量。
每秒1GB的連續存儲或回放速率
標準6U CPCI單板
為高速存儲而專門設計的文件系統
豐富的數據輸入、輸出接口。
存盤數據可通過PCI總線、以太網口或定制接口等導入導出。
風冷散熱、普通車載抗震
應用
雷達、電子戰、衛星通信等寬帶信號的長時間實時錄取和回放
新型大容量數字存儲示波器和信號源
高速數據記錄儀
軟件支持
|
操作系統 |
開發軟件 |
驅動程序 |
|
? Windows XP 32位 ? Windows 7 64位 |
? Visual C++ 6.0 ? Visual Studio 2010 |
? C/C++ |

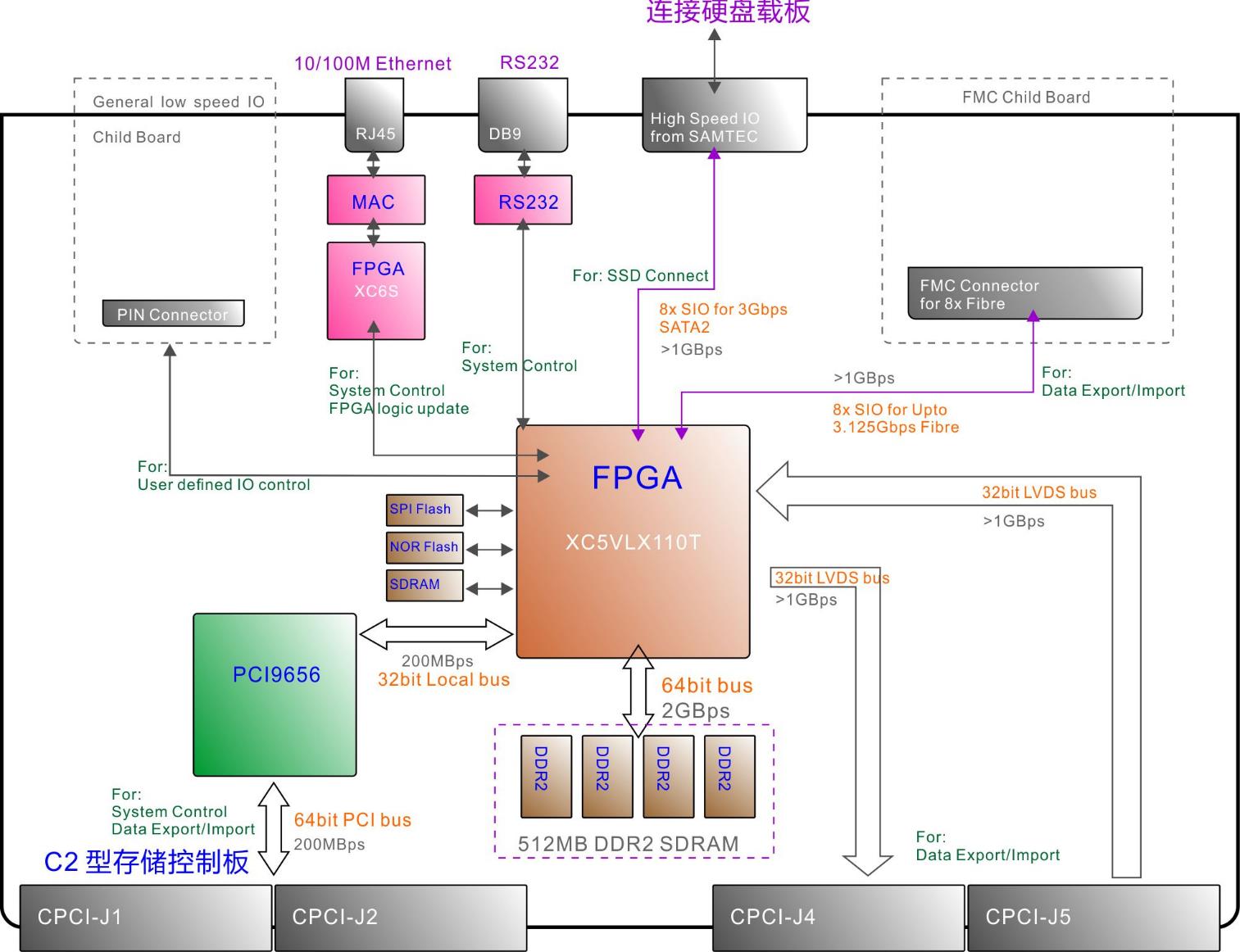

系統框圖：

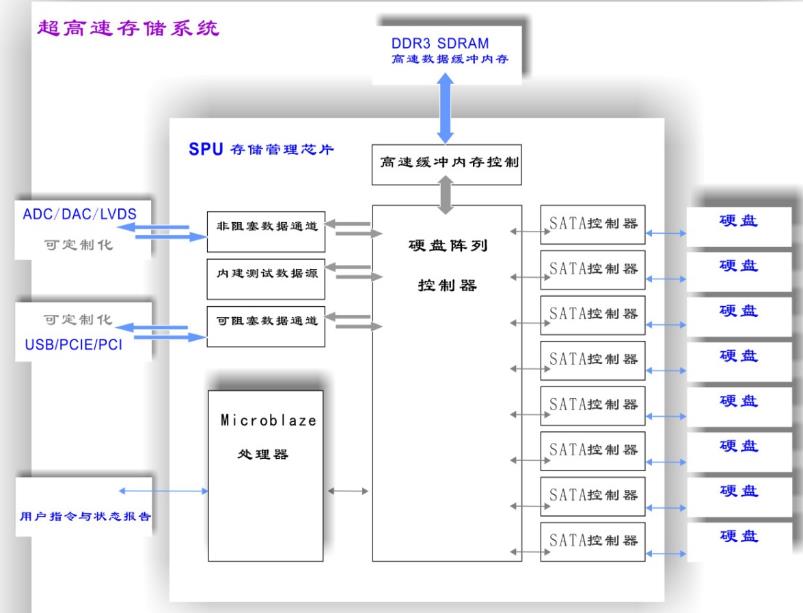

存儲系統原理
硬件功能以及選項：
數據存儲回放接口
QT4512具有兩種數據存儲、回放端口：
-OPT1: FMC
標準單槽寬度FMC接口
支持HPC接口規范
8x GTP接口，支持光纖輸入輸出
-OPT2: J4和J5
32對LVDS接口輸入
32對LVDS接口輸出
LVDS數據率支持250Mbps
控制以及存儲數據導入導出接口
QT4512具有多種控制和數據導入導出接口：
-OPT3: PCI
采用32位33MHz PCI接口
支持DMA和PIO工作模式
-OPT4: 以太網
10M/100M自適應
支持TCP/IP協議
存儲容量和速度
-OPT5: SSD
支持標準SATA 3.0 2.0 MLC SSD模塊
支持4塊、8塊SSD并行工作
SSD單塊容量支持128GB~1TB
8塊SSD并行工作時連續存儲1GB/s
-OPT6: 機械硬盤（HDD）
支持標準SATA 3.0 2.0 HDD模塊
支持4塊、8塊HDD并行工作
SSD單塊容量支持128GB~2TB
8塊SSD并行工作時連續存儲400MB/s
操作軟件
控制軟件運行于Windows系統，提供人機交互圖形化界面，通過PCI接口、串口和網口等通信接口控制存儲板和系統，通過PCI、網口等接口與計算機交換批量數據。另外，用戶也可以使用串口控制臺以命令行的模式對系統進行控制。
系統可提供的典型控制指令有：
建立或刪除文件等操作
指定數據存盤或讀出的文件地址、大小
選擇存盤數據來源，例如選擇ADC或PCI主機作為數據源
選擇存盤數據導出目的地，例如選擇DAC或PCI作為輸出
啟動、暫停、停止數據存盤
啟動、暫停、停止數據導出
以列表或圖形模式顯示存盤數據
設置RAID模式
顯示系統空間使用、溫度、工作日志等信息

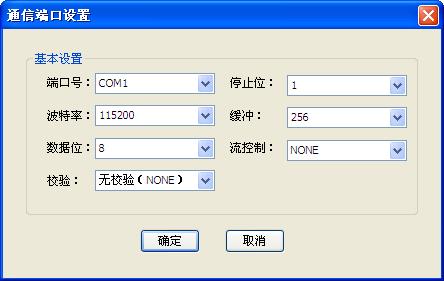

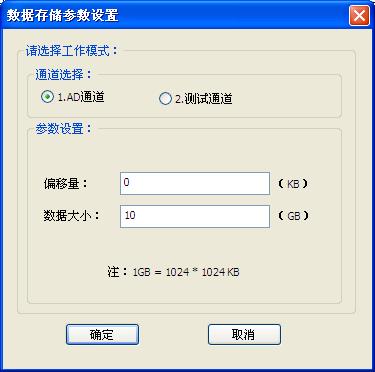

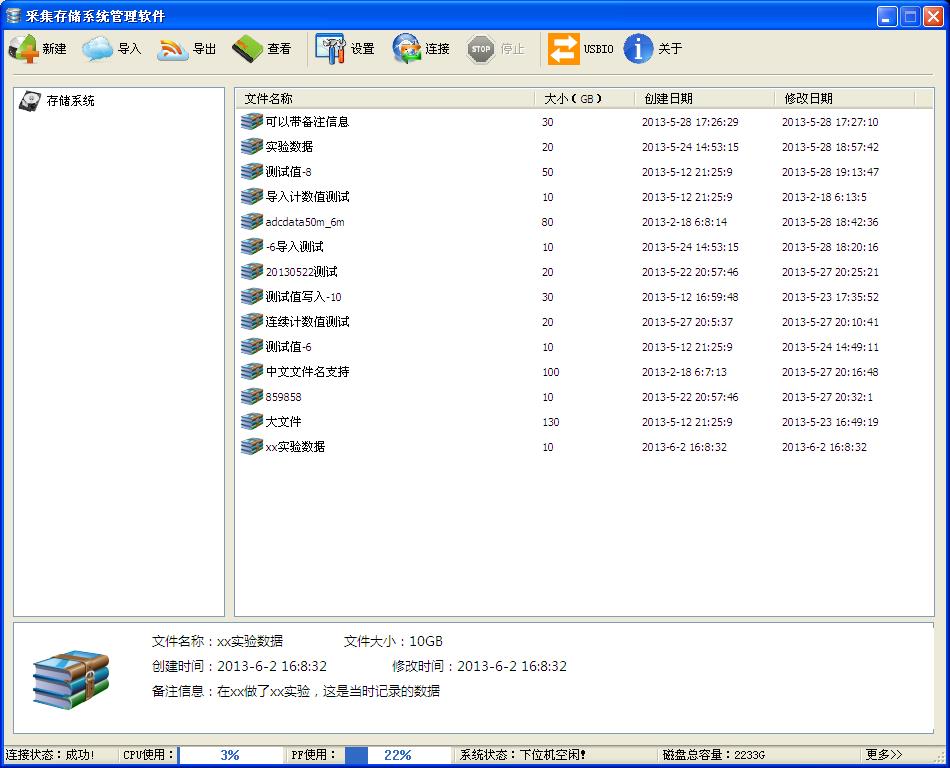

軟件操作界面
技術規格參數
|
功耗 |
||
|
+12V +5V +3.3V |
CPCI 插槽供電 |
|
|
45W |
8塊磁盤同時工作 |
|
|
環境要求和物理尺寸 |
||
|
項目 |
參數 |
備注 |
|
長x高 |
|
|
|
寬 |
標準CPCI卡單槽寬度 |
|
|
重量 |
500g |
帶導熱板和屏蔽盒 |
|
PCI兼容性 |
機械: 6U CPCI |
|
|
|
電氣：32bit 33MHz |
|
|
工作溫度 |
0℃到50℃ |
|
|
散熱要求 |
風冷散熱，20CFM（推薦） |
需單獨配備風扇或機箱具備相應風冷能力 |
|
存儲溫度 |
-10℃到70℃ |
|
|
濕度 |
10%到90% |
|
訂貨信息
|
型號：QT4512 |
|||
|
模擬輸入 |
OPT1 |
交流耦合 |
OPT1到OPT4 |
|
OPT2 |
直流耦合 |
||
|
OPT3 |
程控增益放大 |
||
|
OPT4 |
定制帶寬和耦合方式 |
||
|
板載內存 |
OPT5 |
1GB |
OPT5和OPT6 |
|
OPT6 |
2GB |
||
|
采集時鐘 |
OPT7 |
100MHz TCXO 參考源 |
OPT7和OPT8 |
|
OPT8 |
100MHz 恒溫 參考源 |
||
|
OPT9 |
支持外參考輸入 |
OPT9和OPT10 |
|
|
OPT10 |
支持外采集時鐘輸入 |
||
|
FPGA 開發包 |
OPT11 |
支持用戶開發FPGA并 |
只有選擇OPT11后才能 |
|
OPT12 |
XC7K325T-2 FPGA |
OPT12和OPT13 |
|
|
OPT13 |
XC7K410T-2 FPGA |
||
|
驅動程序 |
OPT15 |
Linux驅動 |
|
|
OPT16 |
MATLAB驅動和開發包 |
|
|
|
OPT17 |
LabView驅動和開發包 |
|
|
|
發貨清單 |
|
采集卡 |
|
應用軟件 CD |
|
說明書和手冊 |
|
電纜 xxx |
|
質保和升級承諾 |
|
|
