產品簡介

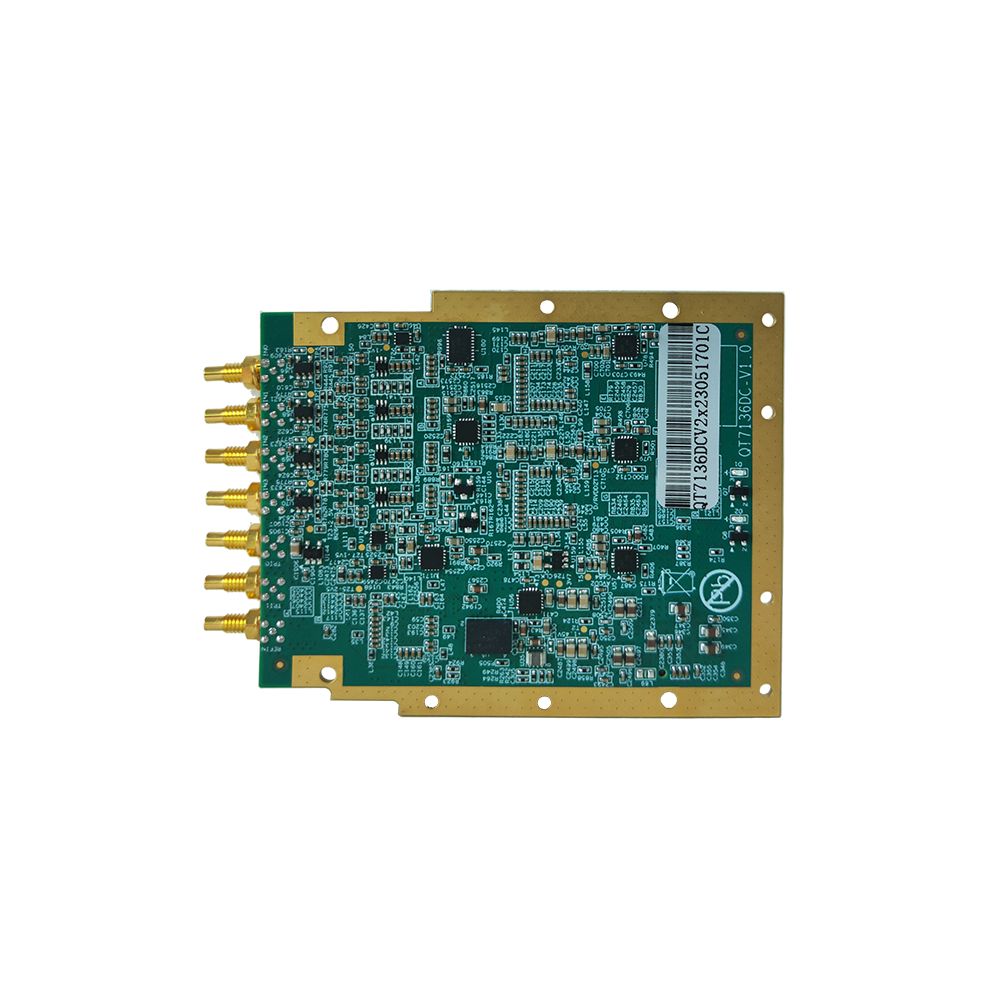

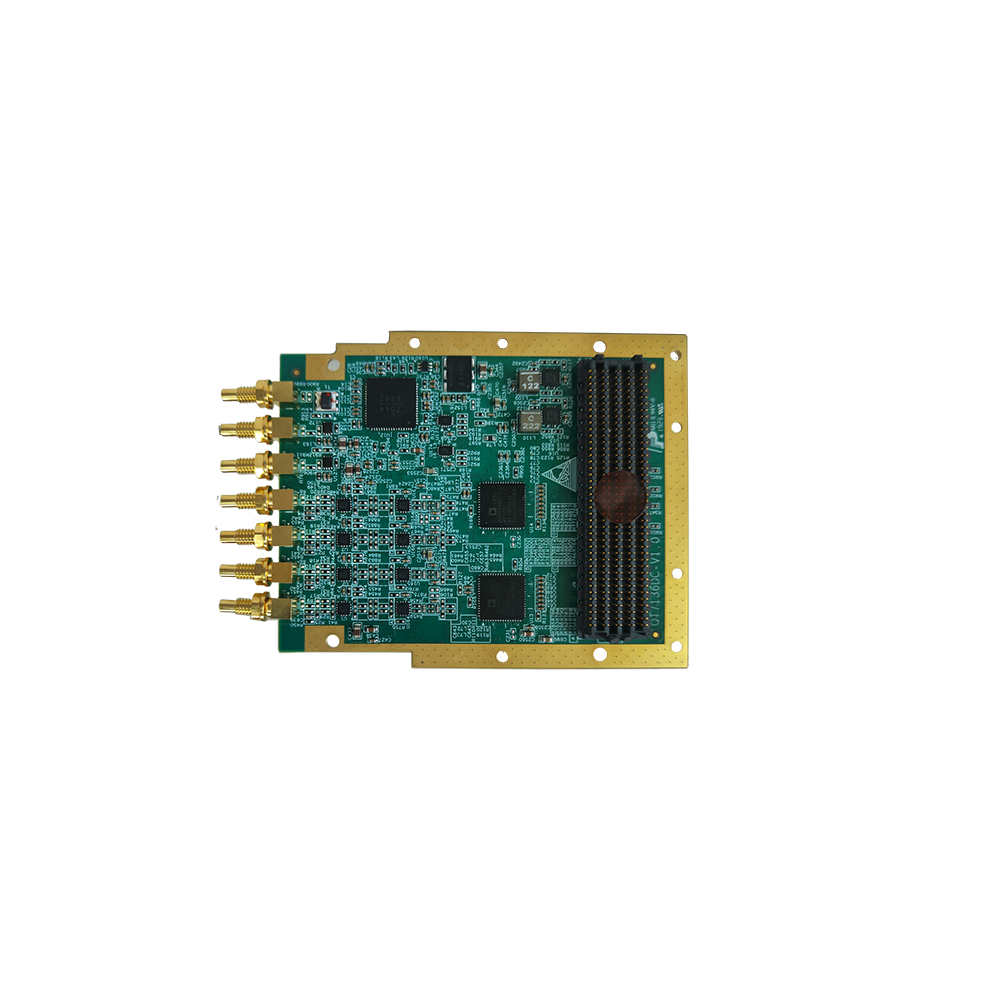

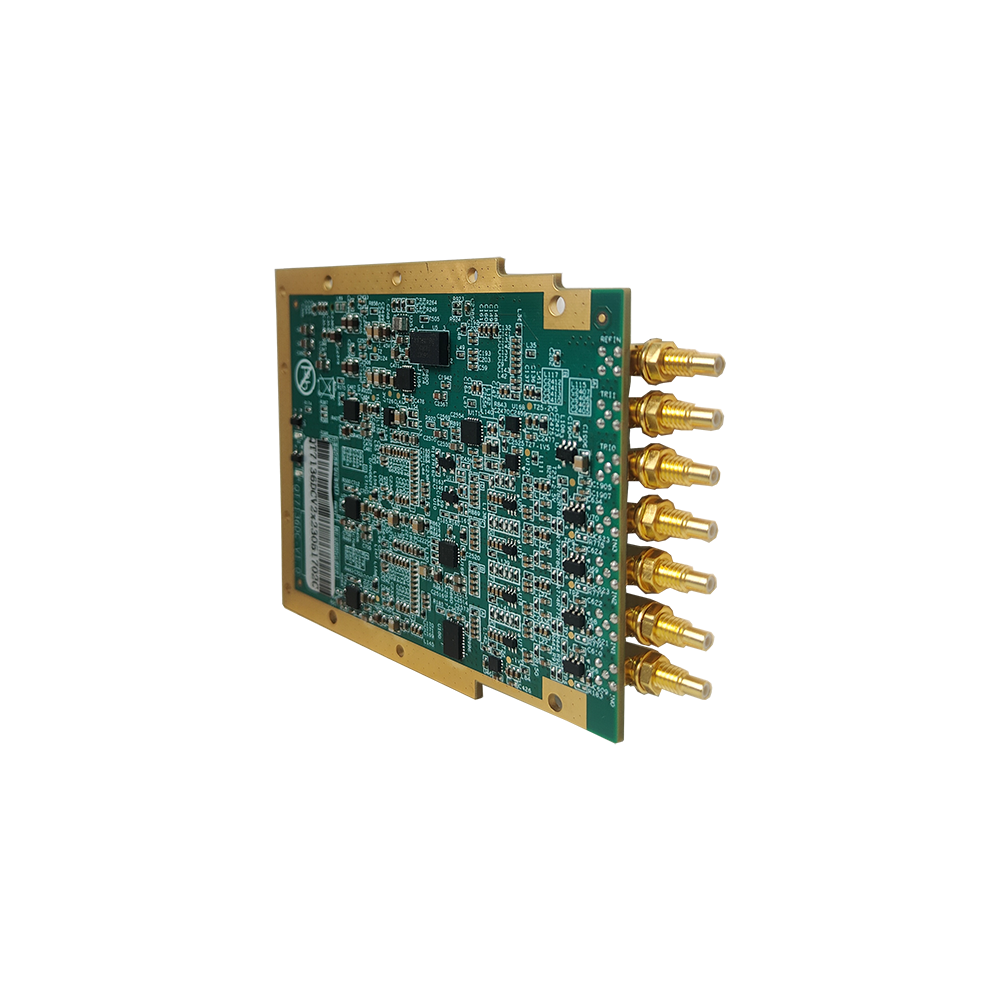

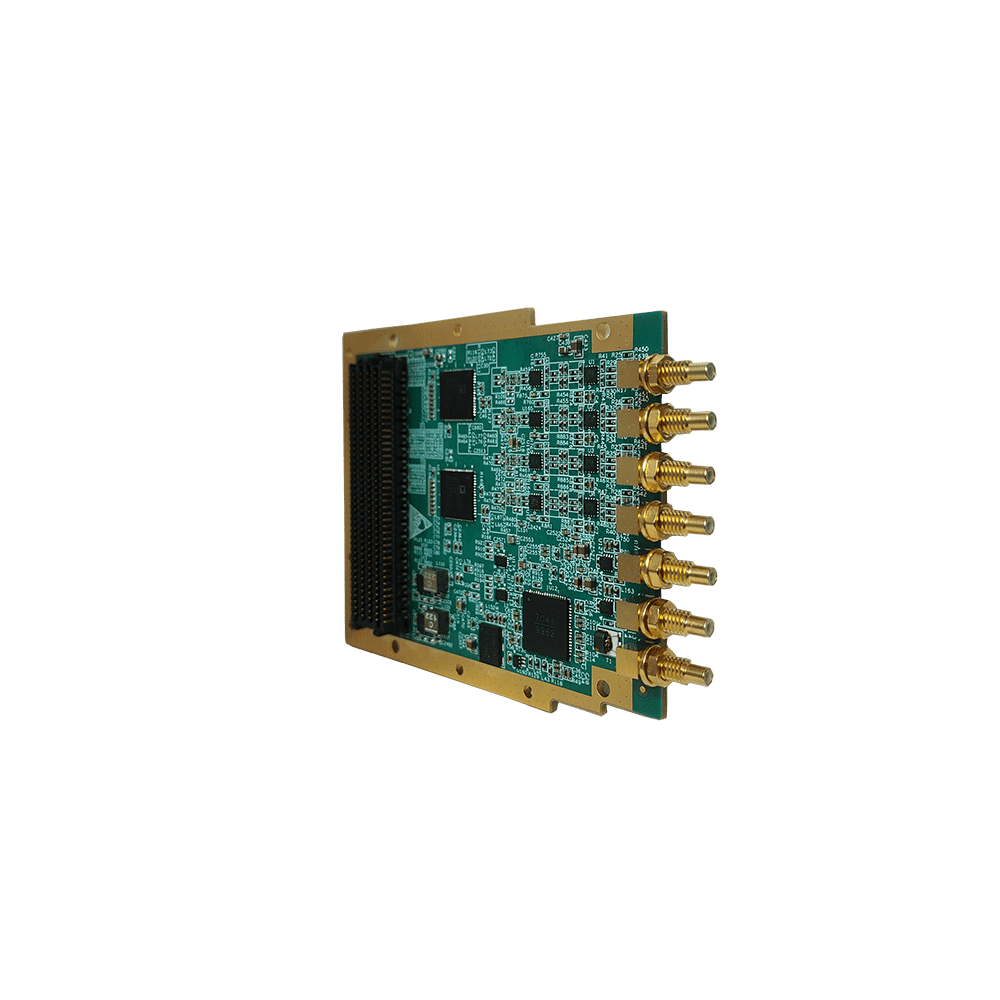

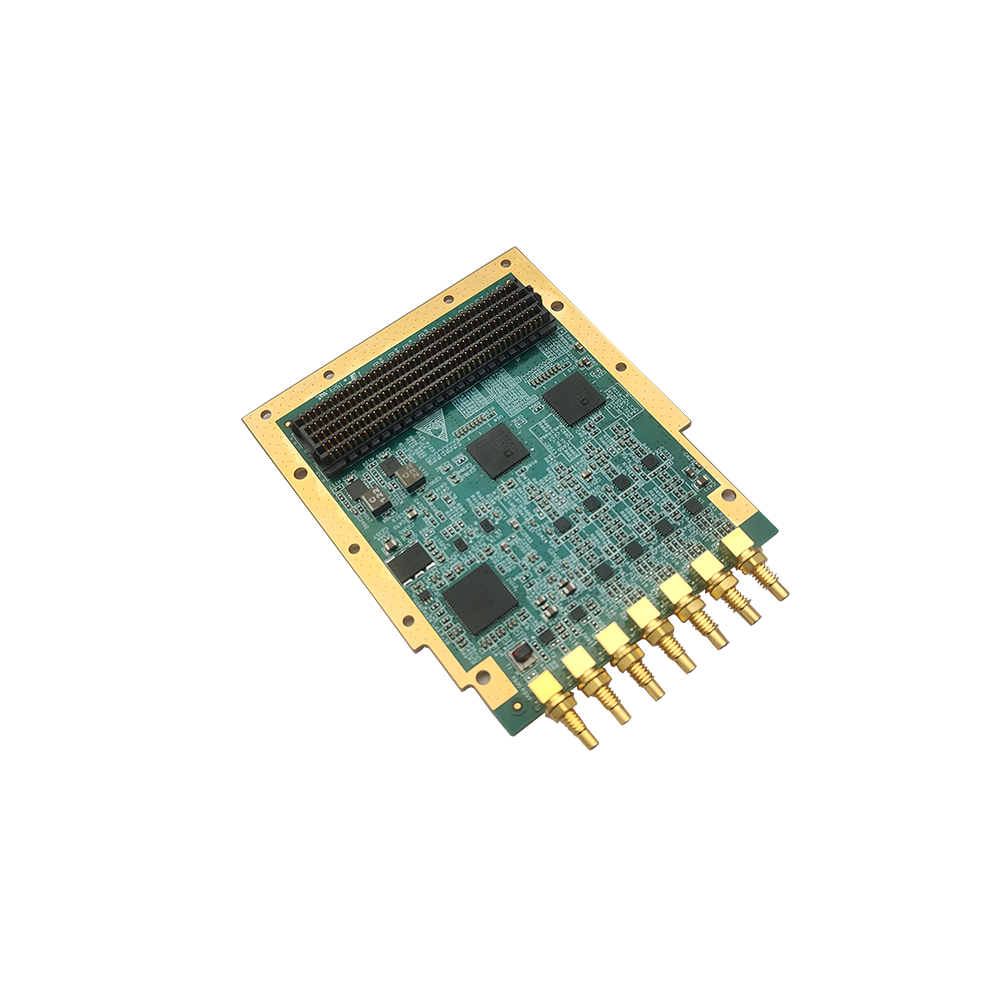

QT7136DC是一款高分辨率、高采樣率的ADC FMC子板。它提供1/2/4路14位1.25GS/s的A/D通道，全功率模擬-3dB輸入帶寬可達500MHz。本產品是基于ADI公司AD9680BCPZ-1250模數轉換芯片而設計。板卡支持外部同步/觸發輸入、內部同步/觸發輸出；時鐘模式支持內部參考時鐘、外部參考/采樣時鐘輸入等多種模式，時鐘選擇可通過SPI總線配置實現。
QT7136DC板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1)，通過一個高密度連接器（HPC）連接至FPGA載板。前面板裝配了7個SSMC同軸連接器。QT7136DC支持導冷結構，可適應于坤馳的多種FPGA載板，如QT7010、QT7011、QT7020QT3011及Xilinx和Altera等通用載板，以進行高性能的數據采集與信號處理。
