產品簡介

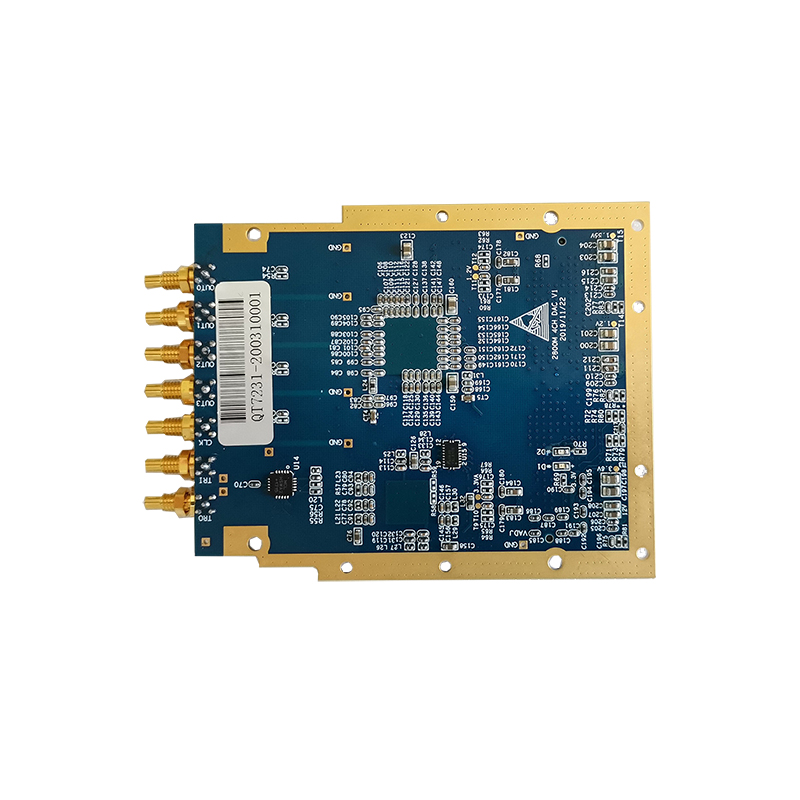

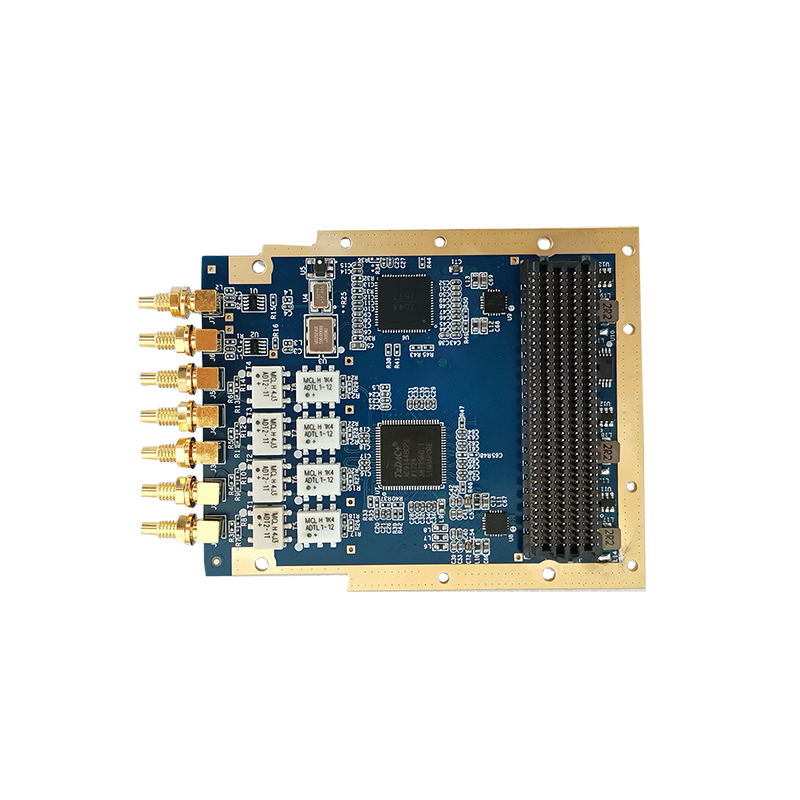

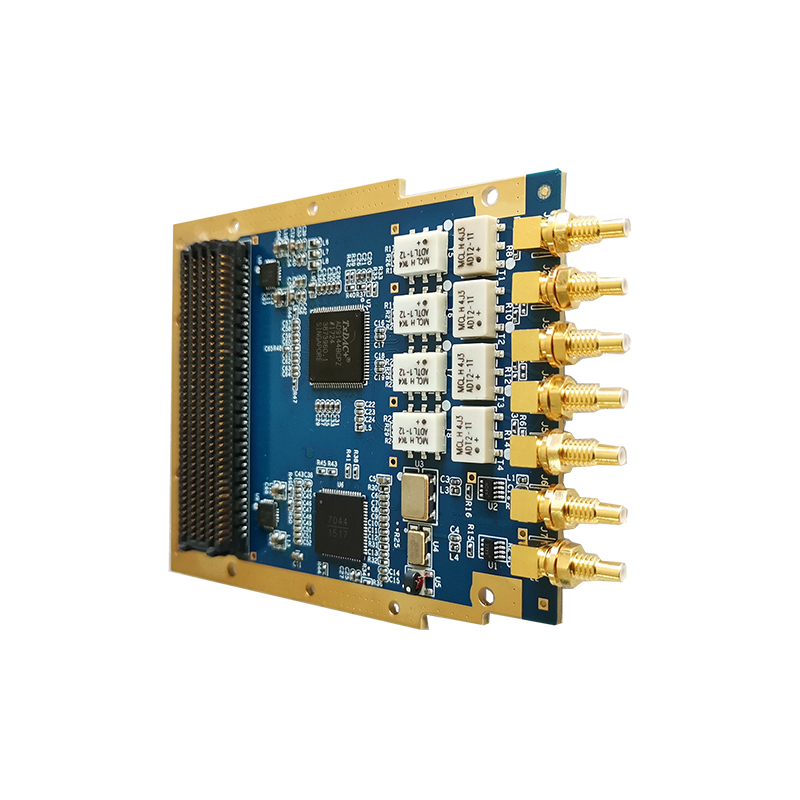

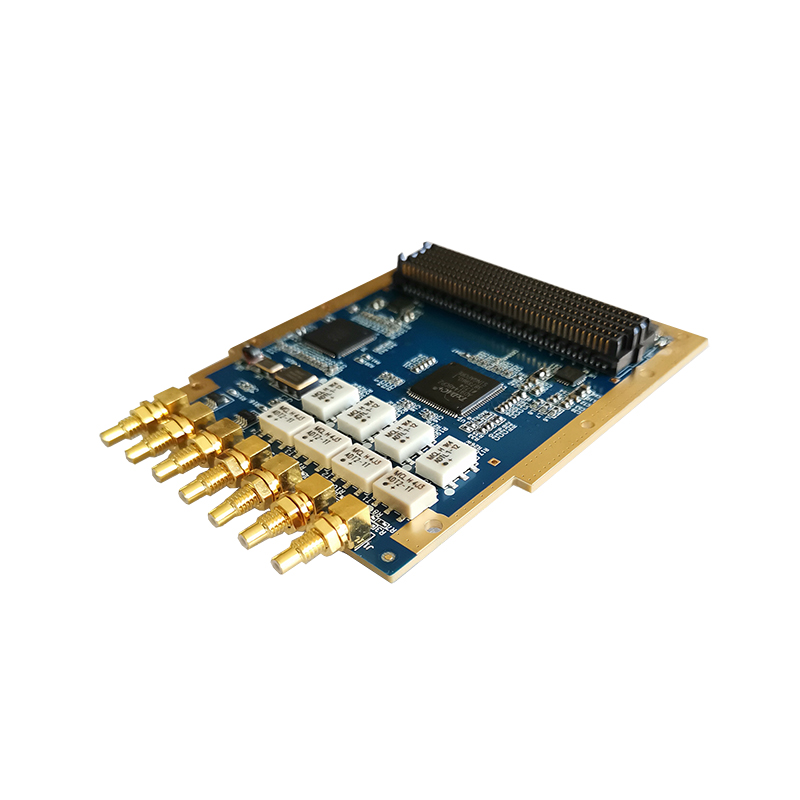

QT7231是一款轉換速率最高為2.8GSPS的DAC回放板，DAC位數16bit;板卡基于ADI公的AD9144BCPZ做為DAC設計;板卡支持單獨的觸發輸出和觸發輸入;DAC的時鐘支持內部參考時鐘、外部參考時鐘、外部采樣時鐘三種方式;可通過SPI總線實現控制與選擇。QT7231設計了風冷和導冷版本，能夠滿足用戶在特殊環境下的使用需求。
QT7231板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1)，通過一個高密度連接器（HPC）連接至FPGA載板（FCC）。前面板I/O裝配7個SMCC同軸連接器。可適配坤馳的多種FPGA載板，如QT70xxFPGA載板、其他第三方標準載板、及Xilinx和Altera等通用載板，以進行高帶寬的數據吞吐和高性能數據處理。

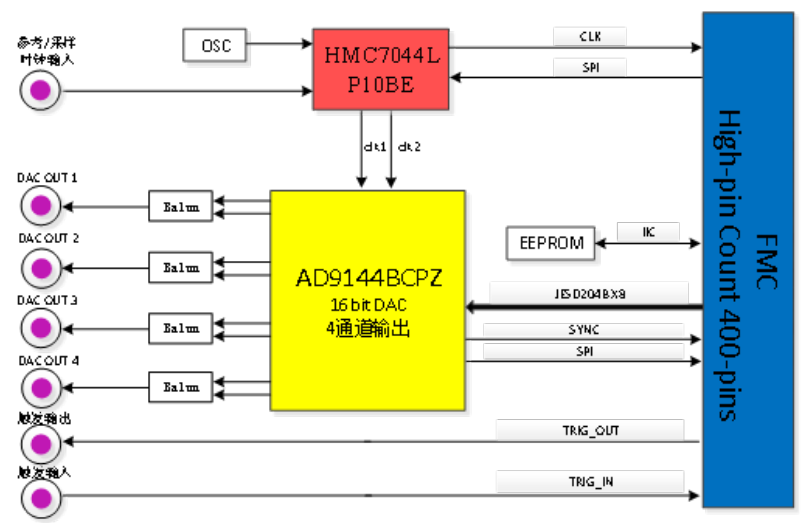

系統框圖
技術規格
—— 7個SMCC的連接器，其中OUT1~OUT4為模擬信號輸出1~4；REF/CLK為外部采樣/參考時鐘輸入(可通過SPI選擇)；TRI_I為外部觸發輸入，TRI_O為FPGA給出來的觸發輸出信號
—— 采樣頻率：最高2.8GS/s，共4通道輸出，16bit
—— 全量程輸出電流：13.9mA~27mA（可編程）
—— 允許輸出幅度范圍：-250mV~+750mV
—— 適應范圍：完全符合Vita57.1規范，包括結構件，子卡尺寸，面板連接器，正反面器件的限高等，大大提供了子卡的通用性和適配性
—— 多種散熱方式：風冷或導冷
—— AC耦合輸入
—— 內外部時鐘可靈活選擇
—— HPC高引腳數連接器
—— 支持JESD204B
—— 工作溫度：商業級0℃～+70℃，工業級-40℃～+85℃
客戶價值
—— 快速交付
—— 可維護性好
—— 易于集成
—— 高速高精度選擇
應用領域
—— 軟件無線電
—— 寬帶 MIMO 應用
—— 數字波束成形
—— （雷達 / 聲納）電子戰
—— 物理實驗
—— 信號智能檢測
—— 航空航天和測試儀器
其他支持
—— 提供Verilog bit文件
—— JESD204B Core
