產品簡介

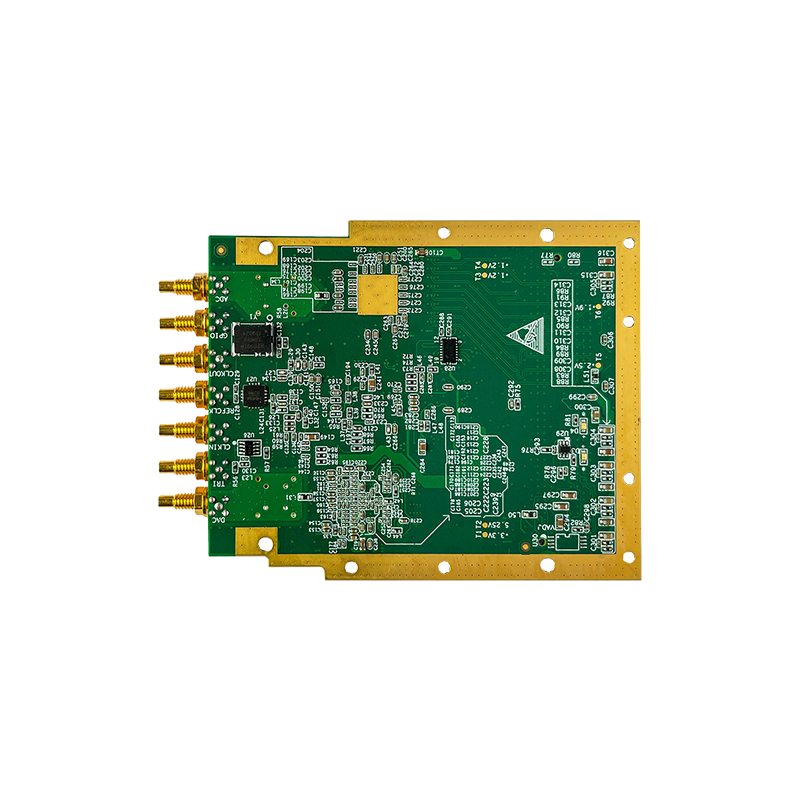

QT7332是一款集成單通道ADC采集和單通道DAC回放的FMC板卡，ADC（ADC12J4000）轉換速率最高為4GSPS，ADC位數12bit,DAC（AD9162）轉換速率最高為12.8GSPS，DAC位數16bit；板卡支持觸發輸出/觸發輸入可調；觸發/同步可選；采樣時鐘源支持內部參考時鐘、外部參考時鐘、外部采樣時鐘三種方式，可通過2個控制信號實現時鐘源選擇，通過同步信號和輸出的采樣時鐘可實現多個板卡的同步；板卡的電氣與機械設計依據FMC標準（ANSI/VITA57.1），支持導冷，能夠滿足用戶在特殊環境下的使用需求。

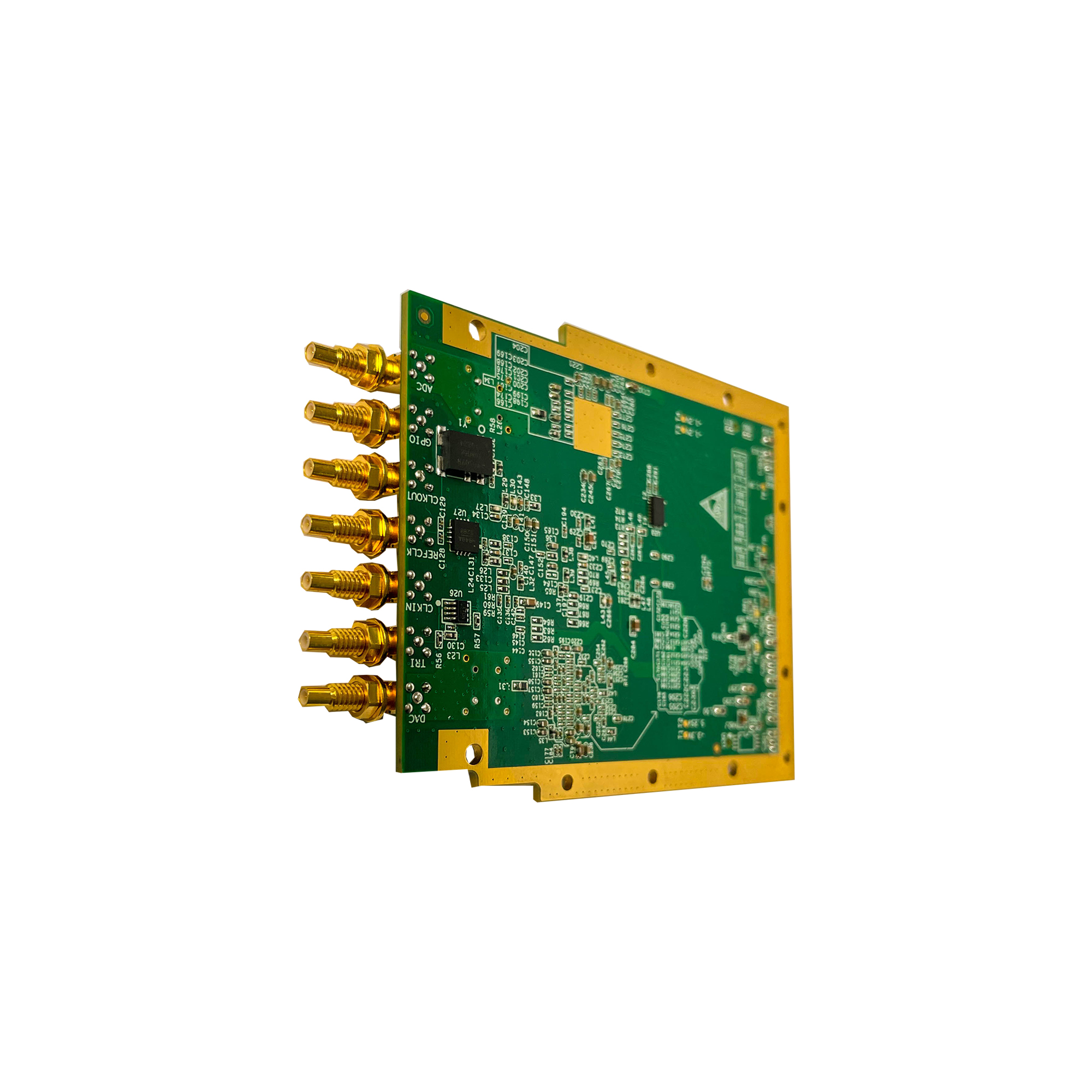

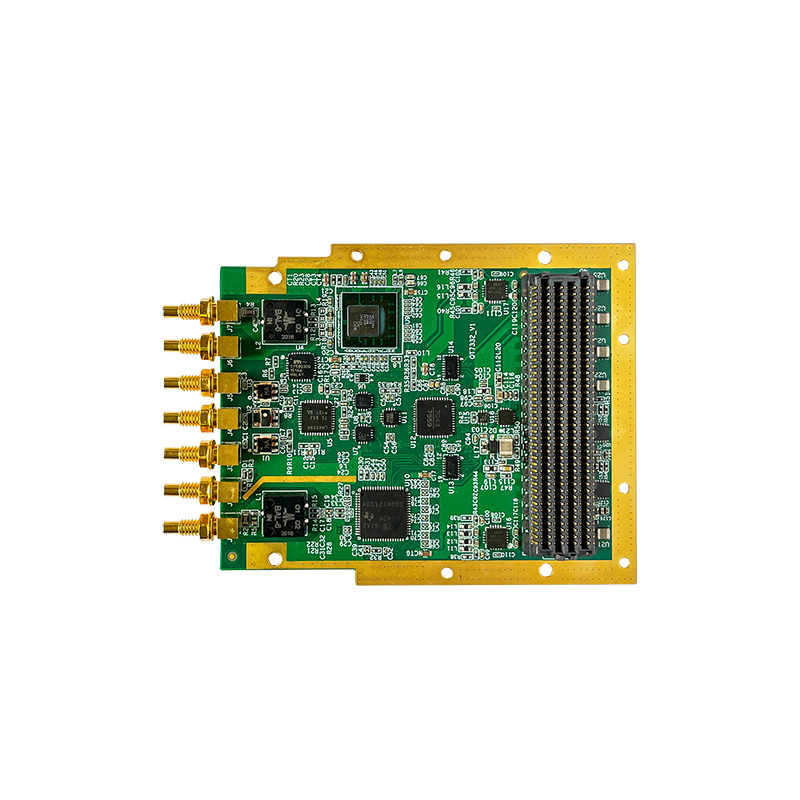

QT7332板卡通過一個高密度連接器（HPC）連接至FPGA載板。前面板裝配了7個SSMC同軸連接器，可適應于坤馳的多種FPGA載板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用載板，以進行高性能的算法計算。

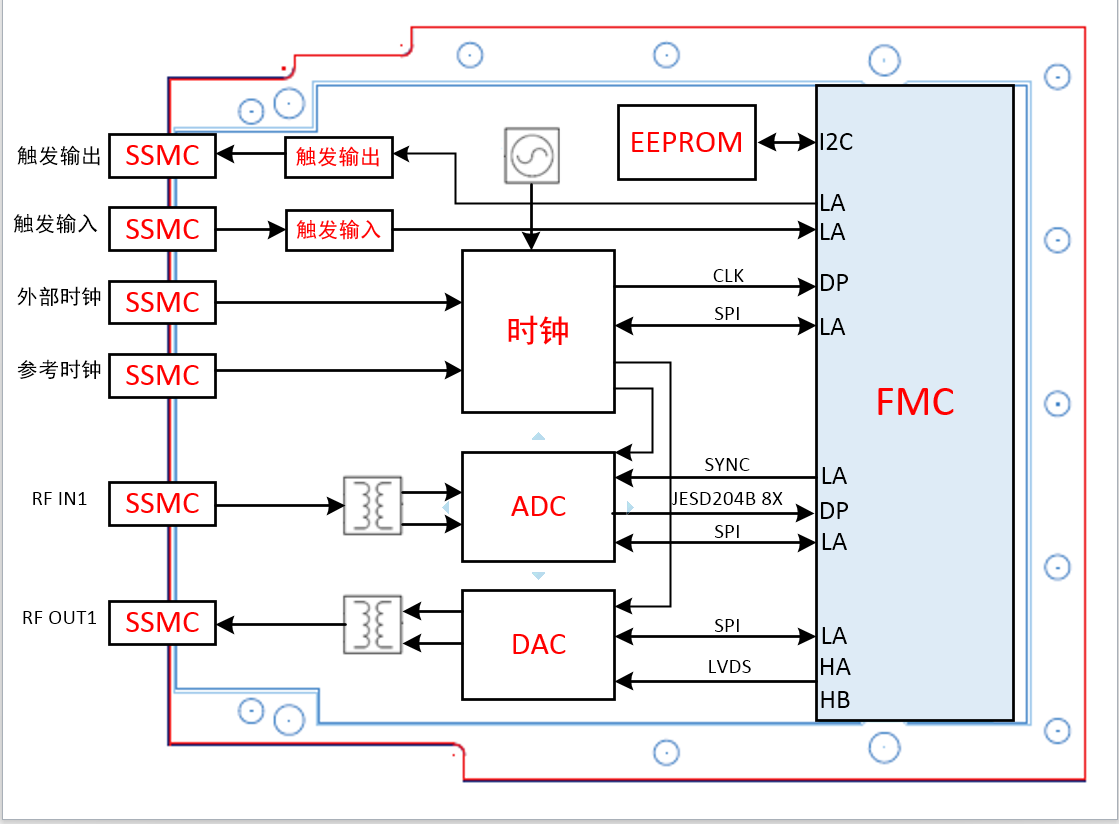

系統框圖

技術規格

—— 7個SSMC的連接器，其中1個為模擬信號輸入（ADC）；1個為模擬信號輸出（DAC）；1個是外部參考時鐘輸入（RCK）；1個是外部采樣時鐘輸入（CKI）；1個為采樣時鐘輸出（CKO）；1個為觸發/同步輸入 (TRG) ；1個為觸發輸入/輸出（I/O）

—— ADC采樣頻率：12bit，4.0GS/s，最大模擬帶寬3.2GHz

—— DAC采樣頻率：16bit，12.8GS/s，基帶模式下模擬帶寬2.5GHz

—— ADC輸出JESD204B標準數字接口

—— DAC輸入JESD204B標準數字接口

—— 適應范圍：完全符合Vita57.1規范，包括結構件，子卡尺寸，面板連接器，正反面器件的限高等，大大提供了子卡的通用性和適配性

—— 散熱方式：風冷或?qū)Ю?

—— 模擬輸入和輸出均為AC耦合

——  時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制

—— HPC高引腳數連接器

—— 工作溫度：商業級0℃～ +55℃ ，工業級 -20℃～ +65℃

應用領域

—— 軟件無線電

—— 寬帶MIMO應用

—— 數字波束成形

—— （雷達/聲納）電子戰

—— 物理實驗

—— 信號智能

—— 航空航天和測試儀器

其他支持

—— 提供Verilog bit文件

—— JESD204B Core，可包括BSP
