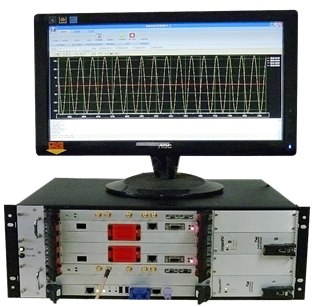

系統采用6U cPCI架構，包括如下幾個部分：

采集系統：

1 采集模塊，集成2通10bit 2.5GSPS ADC，標準CPCI 6U卡尺寸；

2. 時鐘，觸發可以同步，可組成多通道采集系統，2個采集模塊可以組成4通道2.5Gsps同步采集系統；

3. 模擬前端AC藕合可選，50歐姆輸入，AC輸入帶寬4.5MHZ~3GHz，大500mVpp輸入；

4. 板載校準信號源，支持交錯采集自校準；

5. 每塊采集模塊大支持板載2GB內存，4通道系統總共4GB內存；

6. 系統中的模塊均具備大規模FPGA，用戶可以方便的將自有的邏輯加入系統中，進行實時信號處理；

7. 板載超低相位噪聲恒溫晶體為參考時鐘，超低抖動時鐘發生器產生采集時鐘；

8. 支持外觸發和外同步輸入；

9. 支持標準32bit PCI總線，采用DMA機制同計算機進行數據交換；

10. 自定義高速SRIO同存儲板互聯；

11. 板載溫度監控系統；

12. 提供豐富的二次開發軟件和接口API函數，支持C/C++環境下的二次開發；

13. 整板采用導熱結構，模擬電路和時鐘電路全封閉屏蔽。



高速存儲模塊：

1.板載高速存儲系統，支持8塊SSD盤并行存儲，存儲速度大于1.2GB/s；容量支持320GB到4TB。

2.高速SRIO數據輸入輸出通道,支持2.5Gbps 數據收發。

3.采用加固結構，SSD能牢靠的固定在載板上。

4.低功耗設計，每個采集模塊全速工作，包括8塊SSD硬盤，功耗小于40W。



   機箱以及控制系統：

1.標準6U 7槽 CPCI 系統，包括6U 7槽背板，控制器以及機箱，可安裝上19寸機架。

2.包括控制器模塊、2個采集模塊、1個高速存儲器模塊。

3.系統支持單28V供電。

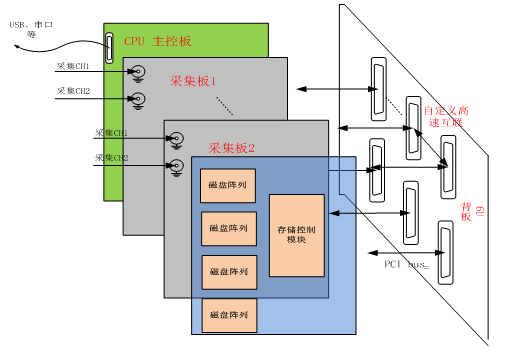

系統實現框圖如下：







  采集模塊的實現：

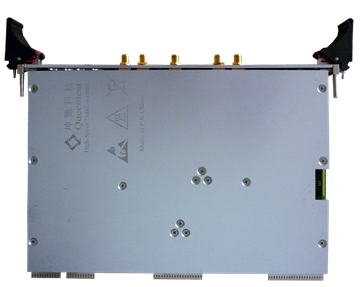

采集板卡外觀圖如下：

采集模塊采用1片雙通道2.5GSPS ADC 10bit，每通道配置1GB的板載內存，總共2GB。如果采用10bit存儲模式，每通道可以分配到512Msample的內存大小，8bit采集模式下每通道1Gsample。

 每個通道配備獨立的信號調理和校準電路，支持大輸入+/-500mV/AC信號，50歐姆輸入阻抗。

   采用Xilinx K7大規模FPGA，支持用戶自定義開發FPGA邏輯。

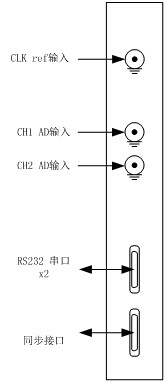

輸入輸出接口：



1. 外部參考時鐘輸入：SMA接口，50歐姆單端輸入，交流耦合。輸入?yún)⒖紩r(shí)鐘頻率10MHz~100MHz；

輸入功率0dBm到9dBm。

2. 模擬輸入信號，CH1 CH2： SMA接口，50歐姆單端輸入，交流耦合。輸入帶寬4.5MHz~3GHz（-3dB）；大輸入電壓500mVpp。

3. RS232串口，micro-D接口，具備雙路RX TX通道。

4. 同步接口，micro-D接口，一路RS232協議接口，秒沖輸入端（LVTTL），觸發輸入端（LVTTL），hold 輸出端（LVTTL）。



交錯采集動態校準：

2.5Gsps是由2個1.25Gsps的 ADC采用時間交錯的算法組成的采樣系統。這就需要板載校準源在系統初始化以及溫度發生變化時進行校準。

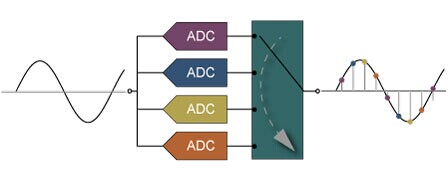

ADC的時間交錯采樣是一種并行使用多個ADC從整體上提高系統采樣率的方法。目前的挑戰是處理獨立的ADC通道之間的不匹配，特別是在較高的頻率下。

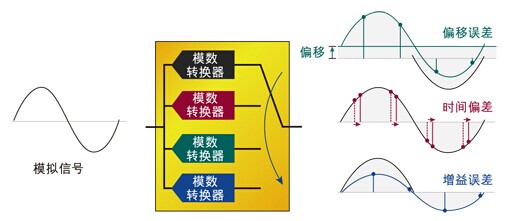

時間交替的主要難點是通道間采樣時鐘邊沿的精確校準和IC間固有變化的補償。精確匹配各單獨模擬數據轉換器間的增益、偏移和時鐘相位是一項很大的挑戰，主要因?yàn)檫@些參數都取決于頻率。除非能夠?qū)崿F(xiàn)這些參數的精確匹配，否則動態性能和分辨率將會降低。下圖顯示了三個主要誤差源。

坤馳科技開發的時間交錯采樣校準算法能持續提供模數轉換器的增益、偏移和時間偏差誤差的后臺估計值，此算法對于校正靜態和動態失配誤差很有效。   時間交錯采樣校準估計誤差，并使用抑制的全部失配誤差重新構建信號。誤差校正算法對于任何輸入信號類型均有效。



校準系統實現方案

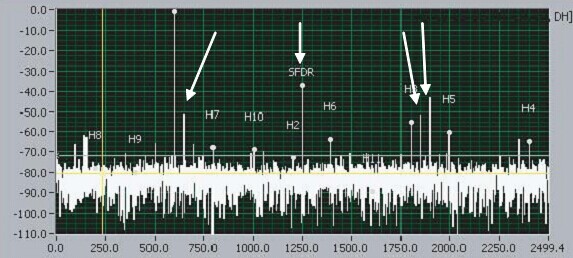

校準前的頻譜：

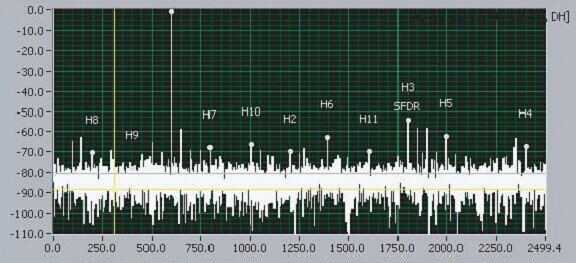

   校準后的頻譜：





性能測試結果：

輸入信號頻率(MHz)	ENOB（bit）	SFDR（dB）
100	8.3	-62
250	8.2	-60
500	8	-57
1000	7.5	-54

測試條件： 采樣率2.5Gsps，內部時鐘。輸入信號85%FS，外接帶通濾波器。

8192點FFT，卷積Hanning窗。



采集時鐘發生器：

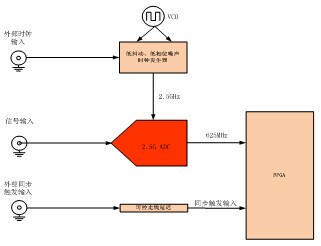

高性能內部采集時鐘方案：

采集時鐘抖動對采集系統信噪比的影響：

2.5Gsps ADC 要求輸入2.5G時鐘的抖動小于150fs RMS。

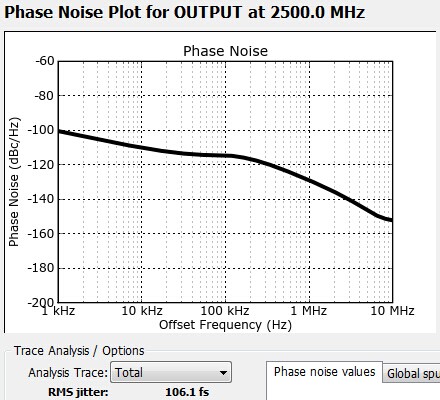

我們通過小型化的恒溫晶體加超低相位噪聲時鐘發生器，實現2.5G時鐘輸出時的抖動約100fs rms







     抖動對輸入信號的噪聲影響。

高速ADC-FPGA數字接口校準：

每個LVDS對數據率為1.25Gbps，隨路時鐘為625MHz。這個傳輸速度已經使FPGA內部時鐘延遲大于數據延遲，加上FPGA內部傳輸skew，后果是每一路LVDS不一定同隨路時鐘對齊。所以需要采用動態時間窗口調整狀態機，進行ADC LVDS輸入時序調整，進行：

l  自動搜索數據窗口，進行動態bit對齊。

l  根據測試序列，進行動態10bit 字對齊，保證數據一致性。

l  監控系統溫度變化，實時進行窗口調節，保證時鐘在數據窗口中心位置。



同步觸發和外參考時鐘的輸入方案：

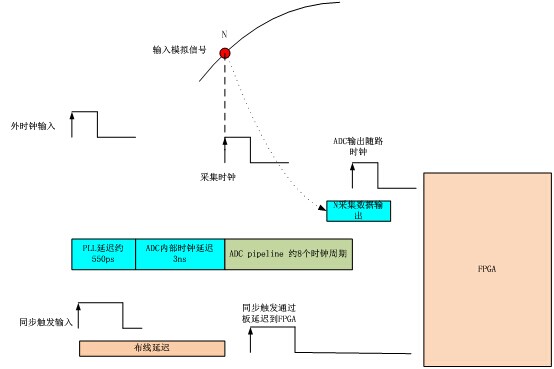

采用外部時鐘作為參考時鐘輸入，各部分延遲的關系如下：

延遲補償：

觸發信號相對時鐘的傳輸延遲（包括PLL延遲）可以通過PCB的走線進行大致的補償，在FR4上，延遲時間約為180ps/inch

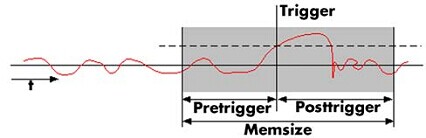

FPGA通過預觸發來補償ADC的pipeline 延遲：



•  邏輯允許設置一下參數：

•  設置單次采集長度Mem-size；

•  設置觸發Pre-trigger點數；

•  Post-trigger=mem-size - Pre-trigger

•  觸發參數：

•  Pre-trigger: 0~16k。

•  Mem-size：8~1G。

•  Step： 8（?。?/span>

•  外觸發脈沖為LVTTL。

關于秒脈沖同步控制：





GPS同步模塊由以下部分組成：

l  GPS接收模塊：輸出1pps秒脈沖，目前精度30ns rms（1σ）。

l  本機恒溫晶體：輸出10MHz，頻率穩定度1e-9（阿倫方差）。

l  時鐘馴服模塊：根據GPS輸出的1pps信號，同步每個采集模塊的本地恒溫晶體；同時產生1s頻率的同步時鐘信號。保障在GPS衛星短時間失鎖情況下仍然能維持同步穩定。

l  GPS絕對時間模塊：讀取GPS授時時間，同時使用同步的100M時鐘進行計數，產生本地20ns精度的絕對時間。



  采集間模塊同步機制：

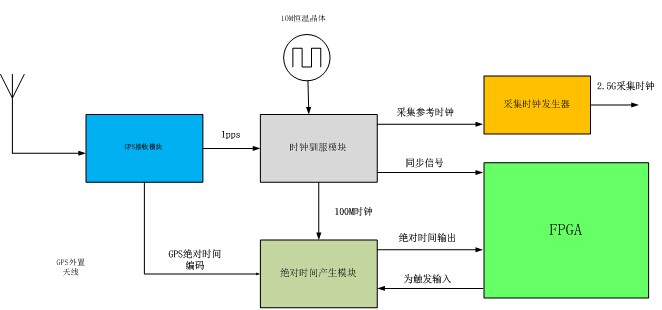

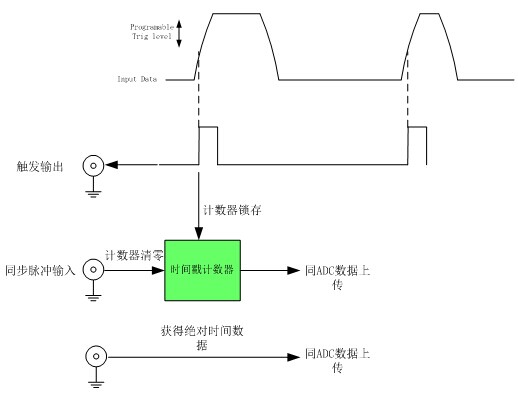

  同步原理如下圖所示：





 同步機制在采集模塊FPGA內實現。采用兩種方式實現同步：

 l 時間戳模式： 驅動時鐘為采集時鐘，頻率2.5GHz，FPGA 5分頻處理,分辨率為2ns。當有觸發事件時，鎖存時間戳計數器，將該計數器值同ADC數據值上傳服務器。GPS同步模塊輸出的同步脈沖負責每秒為計數器清除一次，

保證各個采集模塊的計數器同步。如果各個采集模塊是同時滿足觸發條件的，此時各個通道的計數器值應該相等。



 l 絕對時間記錄模式： 觸發脈沖輸出到GPS絕對時間計數器中；當絕對時間計數器檢測到上升沿，鎖定絕對時間計數器，然后通過總線形式讀取當前時間，同ADC采集數據上傳主機。



  模塊間時間同步精度：

時間戳模式：根據GPS同步精度30ns rms（1σ）±2ns。

絕對時間記錄模式：根據GPS同步精度30ns rms（1σ）±20ns+傳輸skew。



高速存儲系統：



 該磁盤控制系統具有以下特點：

1．在1塊6U的標準插卡上集成了8個接口的SATA磁盤控制器，本地支持2GB的讀寫緩存，能緩沖較長的數據，不至于因?yàn)槟硞€(gè)磁盤突發響應緩慢而影響了整個系統的讀寫速度。

2．采用嵌入式CPU，配合優化的系統控制軟件，大效率的執行磁盤的管理，回避了操作系統的延遲。

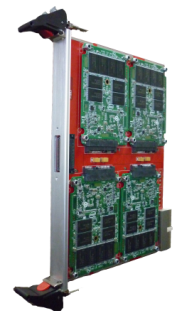

                        高速存儲模塊外形圖

系統配套軟件：

控制軟件運行于Windows系統，提供人機交互圖形化界面，通過串口通信控制存儲板和系統，通過PCI接口與計算機交換批量數據。另外，用戶也可以使用串口控制臺以命令行的模式對系統進行控制。

系統可提供的典型控制指令有：

ü  建立或刪除文件等操作

ü  指定數據存盤或讀出的文件地址、大小

ü  選擇存盤數據來源，例如選擇ADC或PCI主機作為數據源

ü  選擇存盤數據導出目的地，例如選擇DAC或PCI作為輸出

ü  啟動、暫停、停止數據存盤

ü  啟動、暫停、停止數據導出

ü  以列表或圖形模式顯示存盤數據

ü  設置RAID模式

ü  顯示系統空間使用、溫度、工作日志等信息

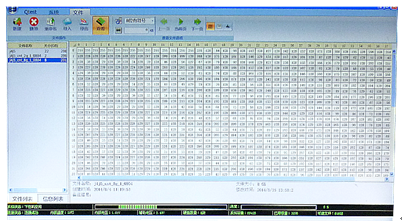

軟件交互界面如下：

高速儲存技術原理

系統構架

超高速存儲系統（Super Speed Storage System，以下簡稱4S系統）的核心技術要素是一顆專門為高速數據存儲，特別是為適應模數、數模變換（ADC、DAC）等連續強實時性數據流的存儲或回放而設計的專用芯片。該芯片基于片上系統（System on chip,SOC）構架設計，并使用FPGA芯片實現,在此將該芯片其命名為“存儲處理單元”（Storage Processing Unit,簡稱SPU）。

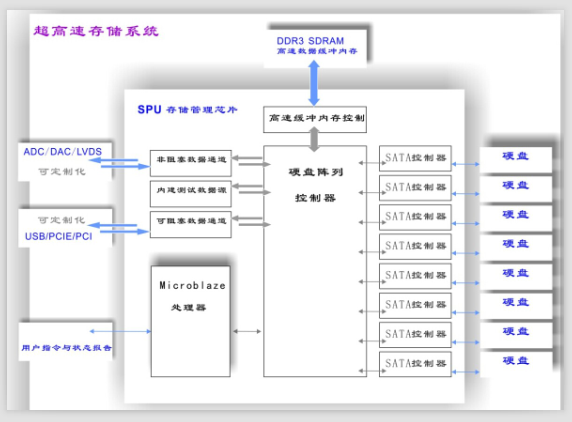

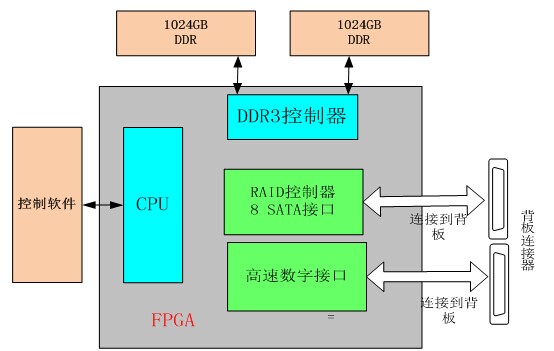

4S系統構架示意圖如下：

SPU芯片內部集成了多個SATA主控制器，因此該芯片可以直接同時讀寫多個具備SATA接口的存儲設備，例如常見的SATA接口硬盤。同時，SPU內部設計了對多塊硬盤設備進行管理的邏輯系統，即冗余磁盤陣列（RAID）管理系統。RAID管理系統通過多種可選擇的模式對多塊硬盤進行靈活管理，使得整個4S系統的數據吞吐能力得到提升。SPU芯片內部集成了一個32位的通用處理器（CPU），該CPU用于整個存儲系統的管理，包括對單個SATA接口硬盤的管理，RAID管理，還用于文件系統的實現，與用戶指令信息交互的實現，數據輸入輸出通道的選擇和控制等。為了實現強實時數據流的讀寫，本系統采用了我公司專門設計的快速存儲文件系統（Fast Storage File System,FSFS），該文件系統使得每個存盤文件占用的是硬盤上連續的物理地址空間，同時存盤或回放數據流通過系統內專門設計的DMA控制器寫入硬盤，并不使用CPU進行數據搬移。通過FS文件系統和DMA控制器的實現，使得4S系統可以具備特別優異的存儲帶寬。SPU芯片對外提供多個數據輸入輸出通道，通過與各種貨架化的、或者為用戶定制化的接口電路配合，使得4S系統可以靈活地進行數據的存儲、回放或轉存。



波形監控軟件（虛擬示波器軟件）

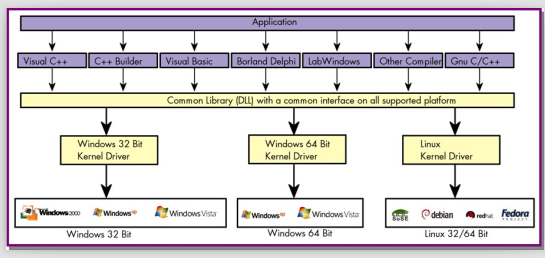

 系統軟件包括應用軟件，二次開發API函數，以及FPGA開發環境三部分。

  1．應用軟件，具有虛擬示波器功能，方便設置硬件，讀取/保存數據以及波形顯示/頻譜分析功能。

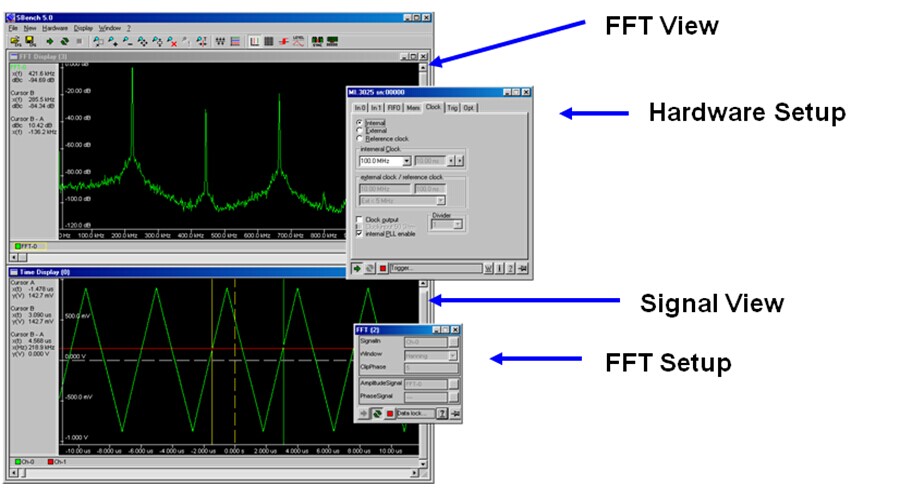

  其功能和界面如下所示：





  2．二次開發API函數：

我們提供豐富的接口函數和系統主要功能的例程，支持C/C++環境下的二次程序開發。





用戶接口軟件(該版本為串口控制版本,我們會提供PCI控制版本)

該系統為用戶提供了兩種控制方法。一種是通過串口控制臺，以命令行的形式控制并監測系統；另一種是通過運行于Windows系統的圖形化界面控制并監測系統。串口控制臺通過RS232串口與4S系統通信，具備簡潔直接的優點，并支持完整的控制和調試指令，缺點是界面友好性略差，而圖形化界面則具備良好的交互友好性。另外，4S系統提供USB，光纖或者PCIE等接口方式用于存儲數據的高速導入導出，具體使用哪一種通道方式可根據用戶的需求配置。

無論是串口控制臺還是圖形化軟件界面，都支持各項主要功能，例如：創建或刪除文件等FS文件系統支持的操作，使用某一個輸入輸出通道（例如集成有AD/DA電路FMC子板）寫文件或?qū)С鑫募?，查看系統信息，查看文件數據片段等等。另外，串口控制臺還提供了一些高級的調試功能，例如：直接讀寫硬盤物理地址，設置系統內某些外圍芯片（例如設置時鐘芯片從而調整信號采樣率）等等。圖形化軟件界面則還可以提供以圖形化模式顯示文件數據片段等功能。

FS文件系統的使用與常見的NTFS等文件系統有所不同，FS文件系統需要先建立一個固定大小的文件，然后對文件進行讀寫操作，包括覆蓋式的寫操作，也就是FS文件系統不支持文件大小的動態變化，對系統的讀寫操作都是以某一個已經建立的文件為對象的。當然，對某一文件所進行的讀寫操作的大小可以小于文件自身的大小。例如，如果某一個文件大小為100G字節，那么可以對其中任意的10GB進行寫入覆蓋或?qū)С霾僮鳌?span lang="EN-US">

這里簡略介紹串口控制臺的使用方法。例如，用戶需要存儲10GB的ADC采樣數據然后使用DAC回放所記錄的10GB數據，那么需要首先建立一個10GB大小的文件或者使用已經存在的文件，然后啟動存儲，等待存儲完成后啟動回放操作。這個過程可能涉及使用的指令流程是：

輸入 ,即建立以“My10GBNewFile”為名稱的文件，并且文件大小為10GB。如果新建文件成功，串口提示“File created!”。

輸入，即使用來自通道0（AD/DA通道）的數據寫入剛才建立的文件，串口控制臺會打印提示寫入狀態，直至寫入完成。

輸入，即將文件數據讀出，并從通道0（AD/DA通道）回放。如果輸入，那么數據將讀出到USB或PCIE等通道，計算機通過這些通道即可將數據轉移到本地計算機的硬盤上了。

如果使用圖形化界面，那么整個操作流程是類似的，只需按照圖形界面的文字提示信息操作即可。

在此以一種典型的使用過程為例，說明系統使用方法。

假設我們的目的是通過ADC采樣并記錄量化后的數據，然后再通過DAC重構模擬信號或者通過USB將數據導入通用計算機，那么主要操作過程如下。

1.  連接系統硬件，主要包括：連接模擬信號至FMC子板上的ADC信號接口；將計算機串口和USB接口連接至后IO板上的相應接口；連接機箱電源。

2.  打開電源，并等待大約10秒鐘，當看到存儲板前面板指示燈閃爍，說明硬件已啟動完成。

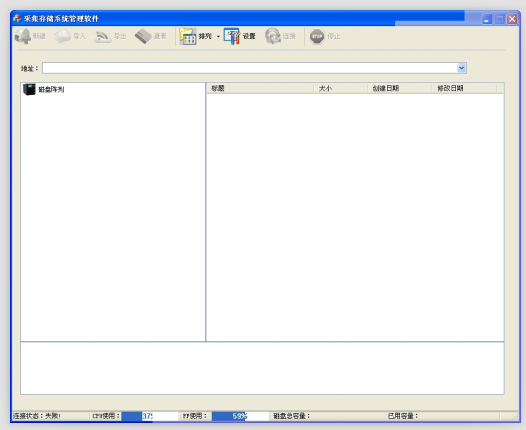

3.  在計算機上打開已事先安裝好的“采集存儲系統管理軟件”，看到如下界面：





 4.點擊“設置”進行串口設置。根據計算機上實際使用的串口選擇串口端口號，其它參數使用默認值。

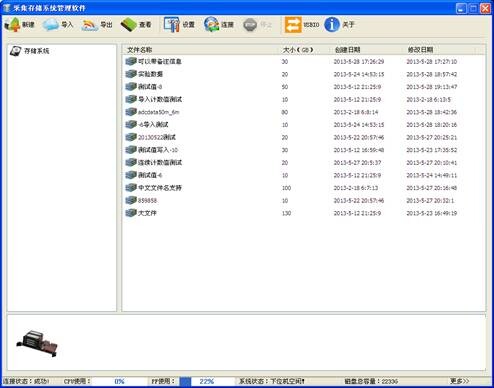

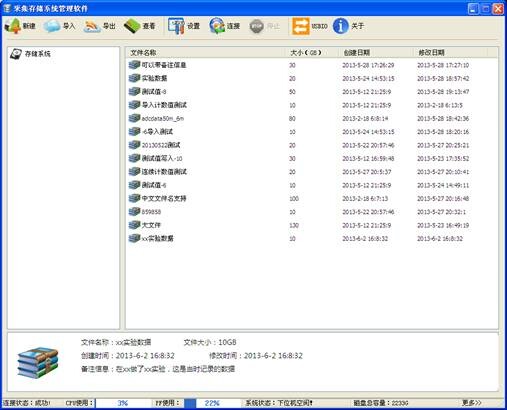

 5.如果設置正確，軟件界面上的“連接”按鈕點亮。點擊“連接”，軟件將會列出系統內已存在的文件名稱、文件大小、創建時間、修改時間等信息，點擊相應的列首可以改變文件排序方法。如下圖：



需要說明的是，本系統中文件的大小需要在創建時固定，以后不能更改。文件名長63字節，并支持255字節的文件備注信息。

 6.在此創建一個10G字節的文件，可以點擊“新建”按鈕，也可以在文件區域右鍵選擇新建，然后彈出如下窗口：



 在上面的窗口中輸入文件名稱、文件大小、以及可選擇輸入或不輸入的備注信息，點擊確定按鈕，文件創建完成。如下圖：

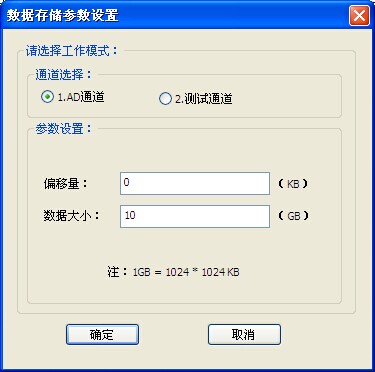

7.   現在使用新建的文件作為存儲空間，存儲ADC采樣數據。首先點擊該文件，然后點擊“導入”按鈕，彈出如下對話框：





    上面對話框中，“偏移量”用于指定數據存盤時在該文件空間中的起始位置，“數據大小”用于指定需要存儲的數據量，這兩者之和不能大于文件自身的大小。

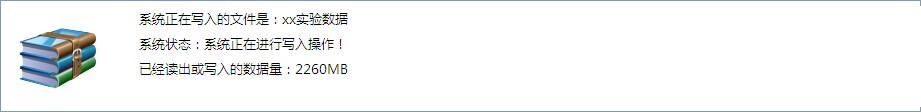

設置好參數后，點擊確定，系統開始使用ADC采集模擬信號并將采樣數據存儲到指定的文件空間。此時通過軟件下方的信息框，用戶可以看到已存盤的數據量，如下圖：

    用戶可以點擊“停止”按鈕強制停止數據存儲，也可以等待存儲完成后軟件自動停止。如果采樣停止，信息框提示如下：

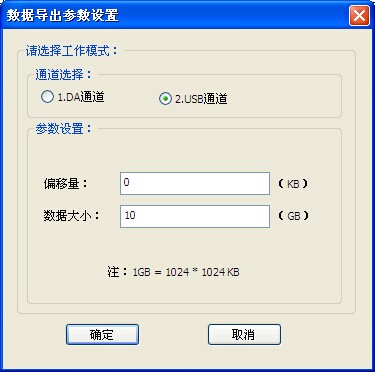

8.   現在通過USB將數據導出至計算機。首先點擊剛才新建的文件，然后點擊“導出”按鈕，彈出如下對話框：





    如果選擇“DA通道”，那么采樣數據將驅動DAC芯片重構模擬信號。在此選擇“USB”通道，并點擊確定。此時系統已開始從硬盤讀出數據并等待USB讀取。

    如果用戶點擊“停止”按鈕，可以強制停止導出。

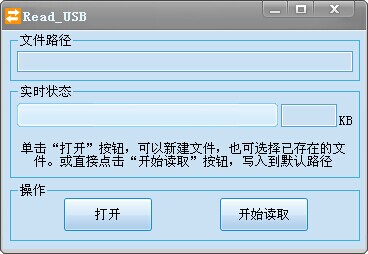

9.   點擊“USBIO”按鈕，彈出如下軟件界面：





    通過“打開”按鈕指定計算機上的文件路徑和名稱，從系統導出的數據將寫入指定的文件。點擊“開始讀取”按鈕，數據開始從系統導出并寫入計算機，此時軟件實時顯示已讀出的數據量：





    點擊“停止讀取”則寫文件結束。此后如果再點擊“打開”,可以指定新的文件，并可以將后續導出的數據寫入新的文件。

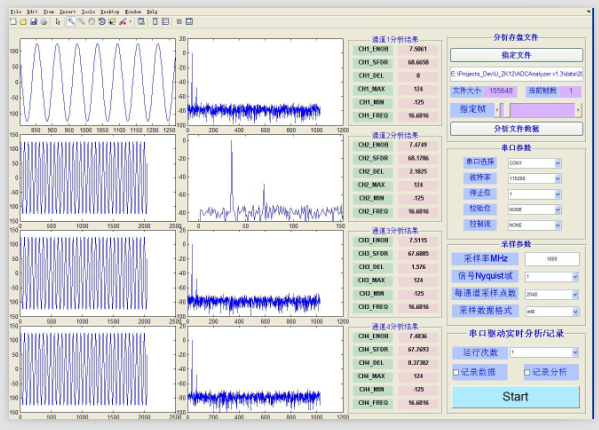

    此時數據已導出至計算機，并以二進制格式存儲，用戶可以通過自己設計的軟件分析數據。例如，使用我公司的一款ADC分析軟件讀取存盤文件，可以得到ADC采樣數據的一些相關信息：

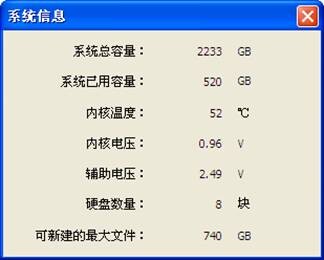

10. 另外，通過點擊軟件界面上的“關于”按鈕可以得到系統硬件的相關產品信息，點擊“更多”按鈕可以得到系統硬件的關鍵電壓、溫度、以及存儲系統使用情況等信息，如下圖：
