8 bit高速數字化儀
單通道1.25 GS/s,兩通道2.5GS/s,單通道5S/s
500 MHz或1.5GHz帶寬
所有通道同步采樣
每通道獨立ADC和放大器
標準4 GSample板載內存
4個輸入量程: +/-200 mV up to +/-2.5 V
窗口,Re-arm, 或/與觸發
可同步8塊板卡
PCI Express x8 Gen2接口
工作在 x8/x16 PCIe slots
兼容Gen 1, Gen 2 和Gen 3
連續流模式到3GB/s
概述：

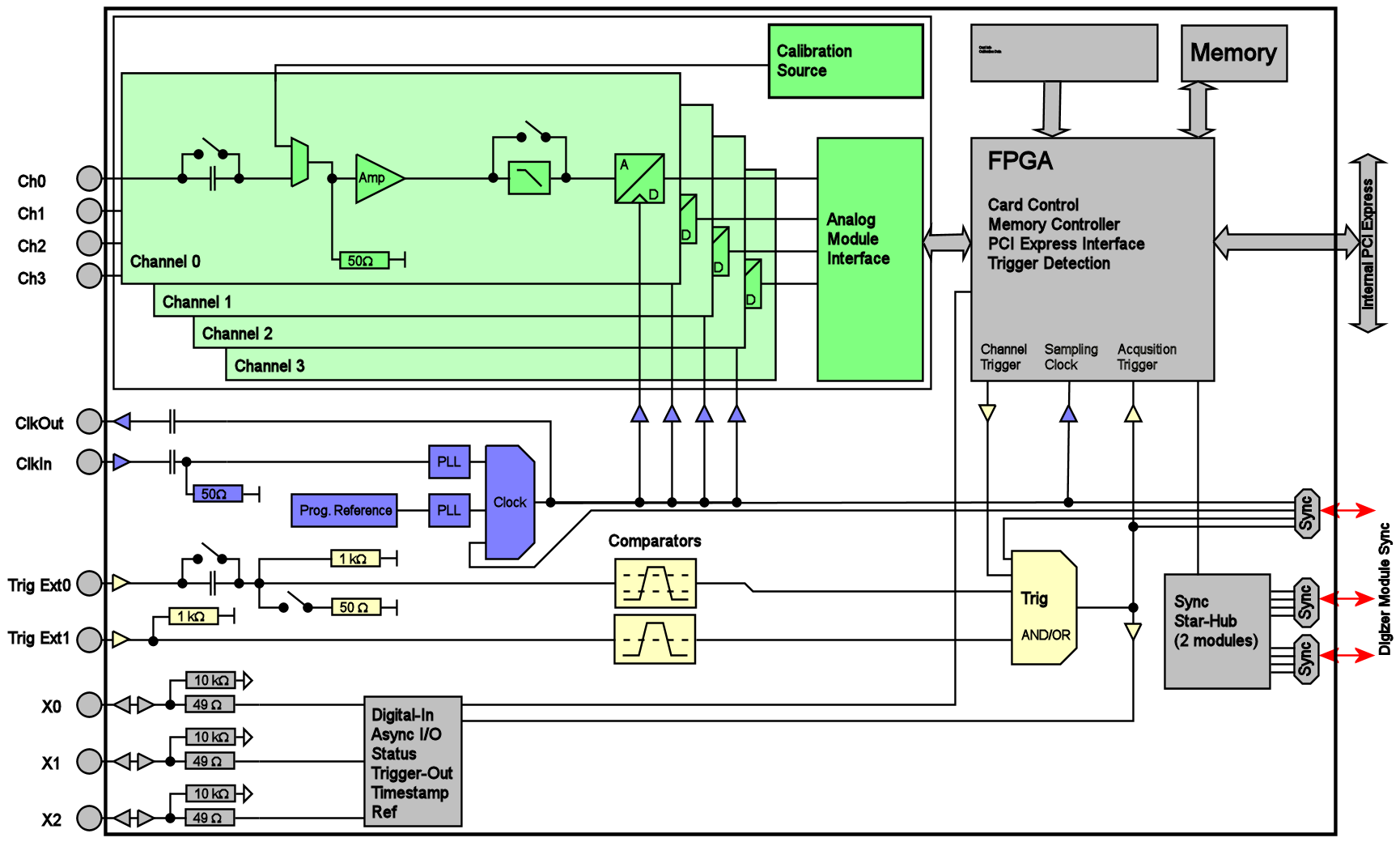

m4i.22xx-x8系列是針對高速數據采集而設計，包含9個型號。模塊的每個輸入通道擁獨立的A/D轉換器和獨立的程控放大器。這使得所有通過可以無相位延時的同步記錄信號。極大的板載內存保證即使在高采樣率下也可進行長時間記錄。
新產品的設計是基于受行業認可的PCIe總線，高的數據傳輸速度可達3.4GB/s。德國Spectrum的全系列數字化儀均支持瞬態記錄和數據流模式。數據流可捕捉直接傳遞至電腦端的超長信號，在保持完整信息的同時對其進行存儲或分析。
由于配備了一組靈活的觸發模式以及用以增益調整的全面校準前端，M4i系列可以捕獲為復雜與稀有的事件。采集模式包括快速觸發時間戳的存儲器分段。觸發器之間待觸發時間可低至80采樣點（5G每秒的情況下達到16納秒），這使得即便是兩個事件發生時間極為接近的情況下，捕獲時間戳脈沖和信號突發成為可能。
對于通道需求超過4個的應用來說，多可在同一系統中運行8個M4i系列板卡。板卡之間可以Spectrum的Star-Hub選項進行連結，該選項可分發板卡之間的時鐘和觸發信號。通過使用Star-Hub，系統將可獲得8到32個完全同步的通道體驗。
軟件：
對于自己編程的用戶來說，可以使用Spectrum技術成熟的的驅動器（適用于Windows和Linux系統）。M4i系列提供了一組編程示例來演示板卡主要信號捕獲功能。同時廣泛支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的編程環境。
訂貨型號：
|
家族 |
通道 |
采樣率 |
帶寬 |
|
M4i.2210-x8 |
1 |
1.25 GS/s | 500 MHz |
|
M4i.2211-x8 |
2 |
1.25 GS/s | 500 MHz |
|
M4i.2212-x8 |
4 |
1.25 GS/s | 500 MHz |
|
M4i.2223-x8 |
2 |
2.5 GS/s | 1.5 GHz |
|
M4i.2221-x8 |
2 |
2.5 GS/s | 1.5 GHz |
|
M4i.2230-x8 |
1 |
5 GS/s | 1.5 GHz |
|
M4i.2233-x8 |
2 |
5 GS/s | 1.5 GHz |
|
M4i.2234-x8 |
4 |
5 GS/s | 1.5 GHz |
應用領域
高能物理
研發和開發
雷達
光譜
激光等
系統和配件
適配器電纜
板卡有四個模擬通道SMB連接頭，外部時鐘和外部觸發的兩個SMB接頭。輸入和輸出的時鐘和觸發連接可以由軟件轉換，基本的IO共有8個SMB接口。
A/D外部放大器
獨立的外部前置放大器保證了采集極小信號的采集質量。外部放大器帶有非常理想的低輸入噪聲，SPA系列的放大器可有不同的帶寬和阻抗選項。無需編程就可操作放大器。
數據流系統
結合一定數量的Spectrum M2i,M3i,M4i PCIe 系列數字化儀和一個Tera-Store數據流系統解決方案，可采集大容量、超長時間的復雜信號。系統可提供1到32T的存儲空間，大數據流速可達3GB/s,可多小時的采集和無縫存儲信號。
