產品簡介

坤馳科技自主研發的QT1146是一款同時具備直流耦合程控放大器和支持單、雙極性寬帶信號輸入的高速數據采集卡；板載FPGA具備實時信號處理能力，這些特性使QT1146成為激光雷達、光纖傳感等光電類應用領域進行信號采集和分析的理想工具。QT1146提供快速的PCI Express 3.0 x8數據傳輸接口，以及靈活配置的硬件組合，獲得性能、功耗和成本之間的最佳平衡，尤其適合于OEM應用。

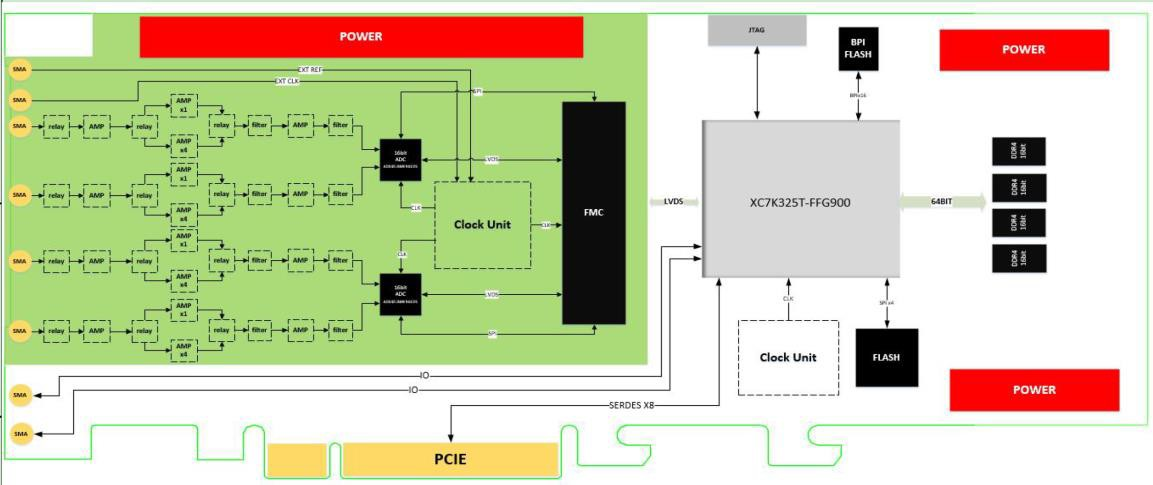

系統框圖

技術規格

——支持2/4通道同步采集

——最高1GSPS采樣率

——14bit轉換精度

——支持直流耦合，50歐姆輸入阻抗

——擋位：程控±25mV至±2.5V

——板載4GB DDR3存儲器

——PCIe x8 Gen3數據傳輸接口， 連續傳輸率大于 5.5GB/s

客戶價值

——兼顧微弱信號和大動態范圍信號采集

——板載FPGA可定制集成實時信號處理模塊：如累加、峰值檢測、FFT、數字濾波等

——支持直流偏置控制，提高單、雙極性高頻脈沖信號采集精度

——靈活的配置方案

——大容量板載存儲器

——縮短開發時間，加快上市速度

——可定制開發的高級觸發功能

——可集成滿足OEM領域應用的實時信號處理模塊：如累加、峰值檢測、及FFT等

應用領域

——各類光電應用：激光雷達、光纖傳感

——超聲成像/NDT

——雷電監測

——醫療成像

——瞬態信號采集

軟件支持

Windows 設備驅動

QT1146提供64位windows10及Linux設備驅動程序。可以使用Visual C++，Visual Studio 201x進行二次開發。

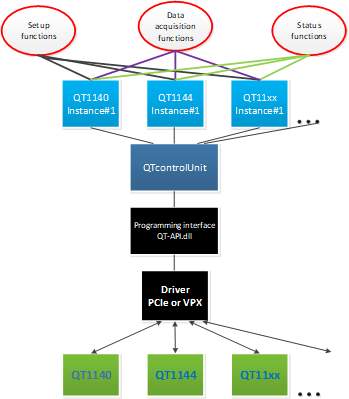

軟件架構為：

示波軟件

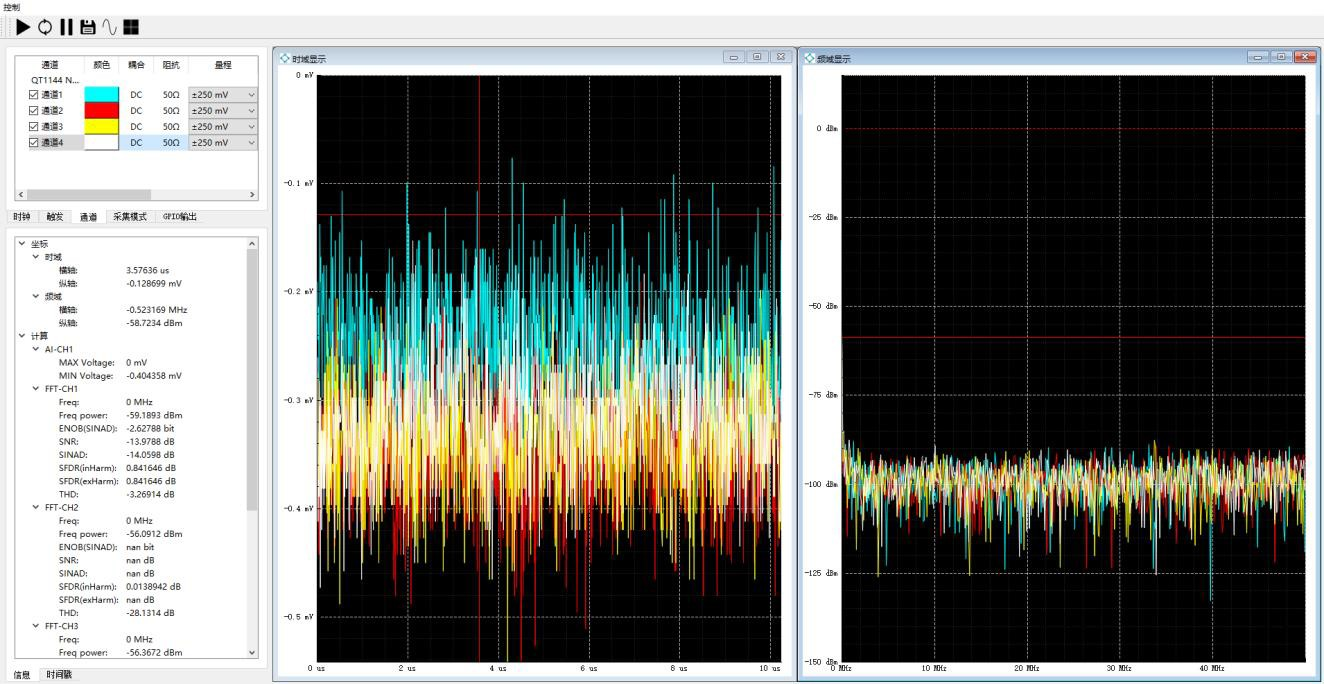

示波軟件QT Signal View運行即可開始進行測量，無需編程。它集成硬件設置、數據顯示、示波器、瞬態記錄、分析和保存數據等功能，并在易于使用的統一界面下完成以上所有功能。

左側為參數設置窗口，右側為時域顯示和頻域顯示界面，分別可以對每個通道進行數據解析（最值計算、FFT 繪制和參數計算），可對波形數據進行處理，可導出原始信號數據。
