簡介

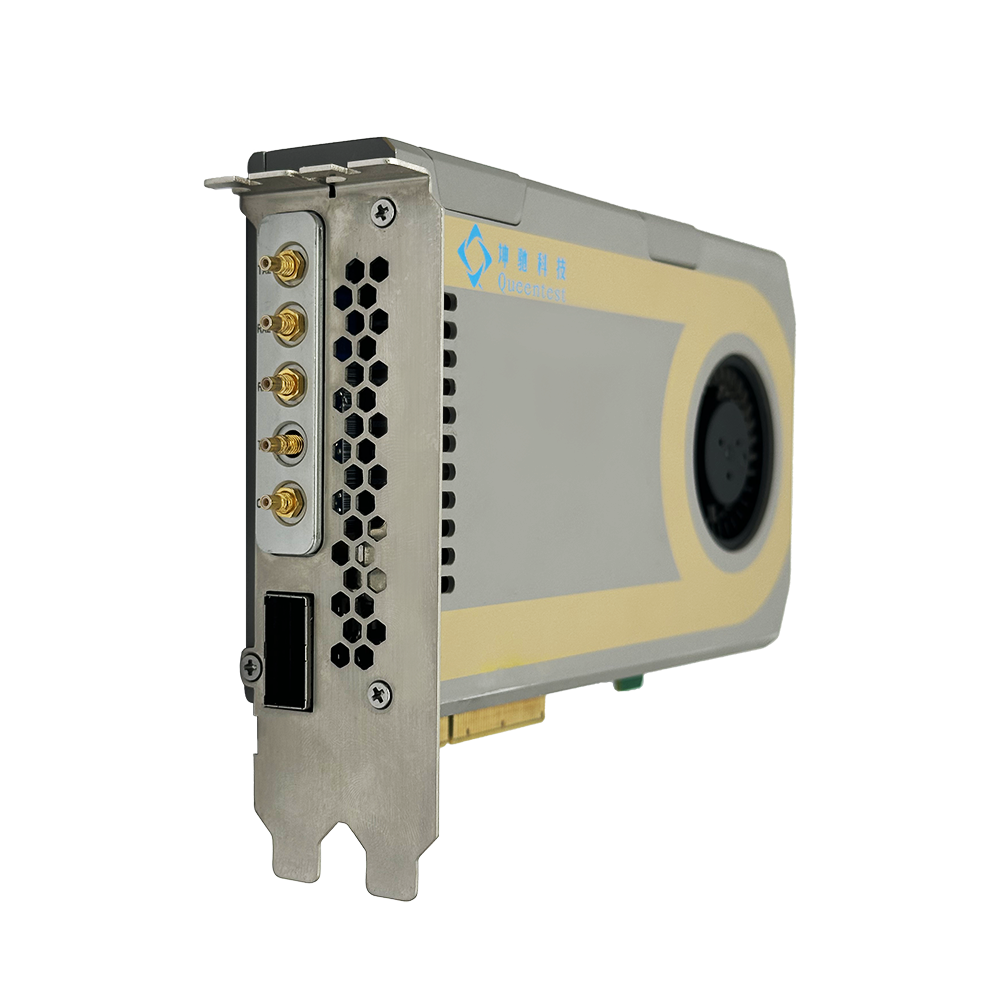

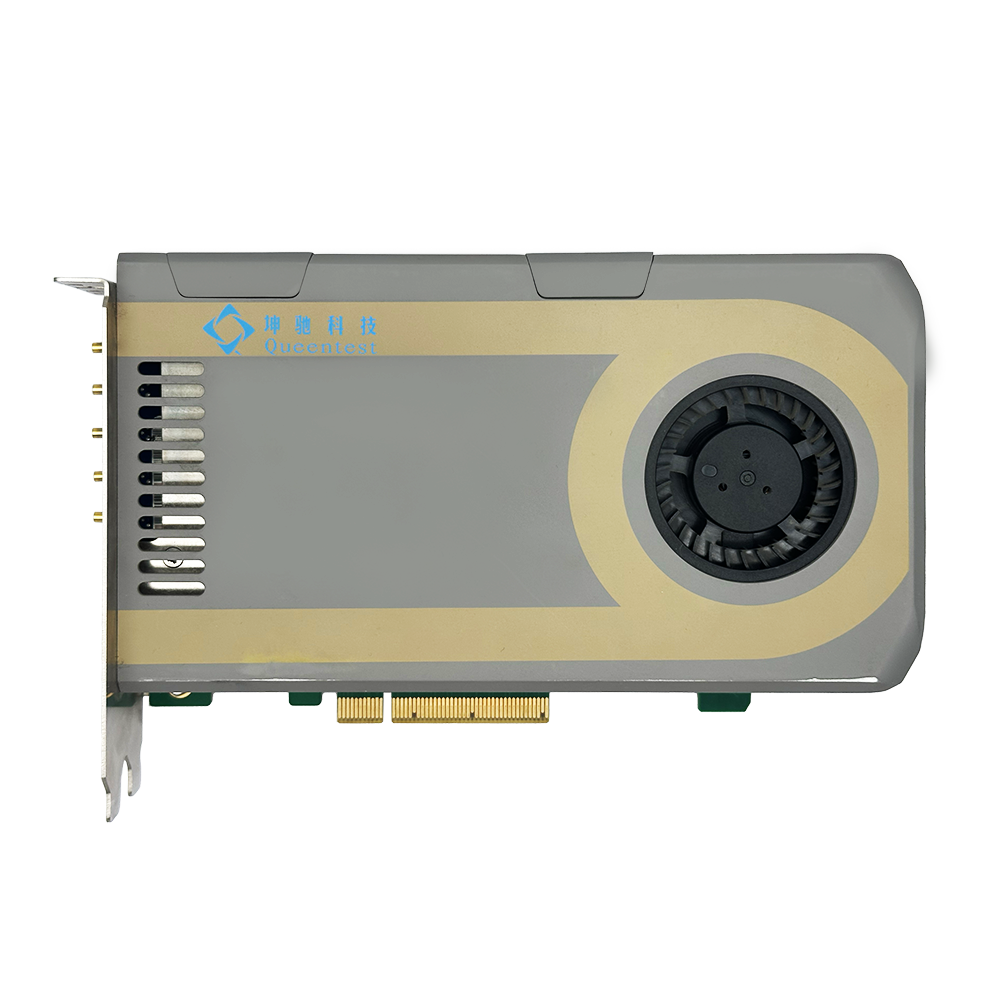

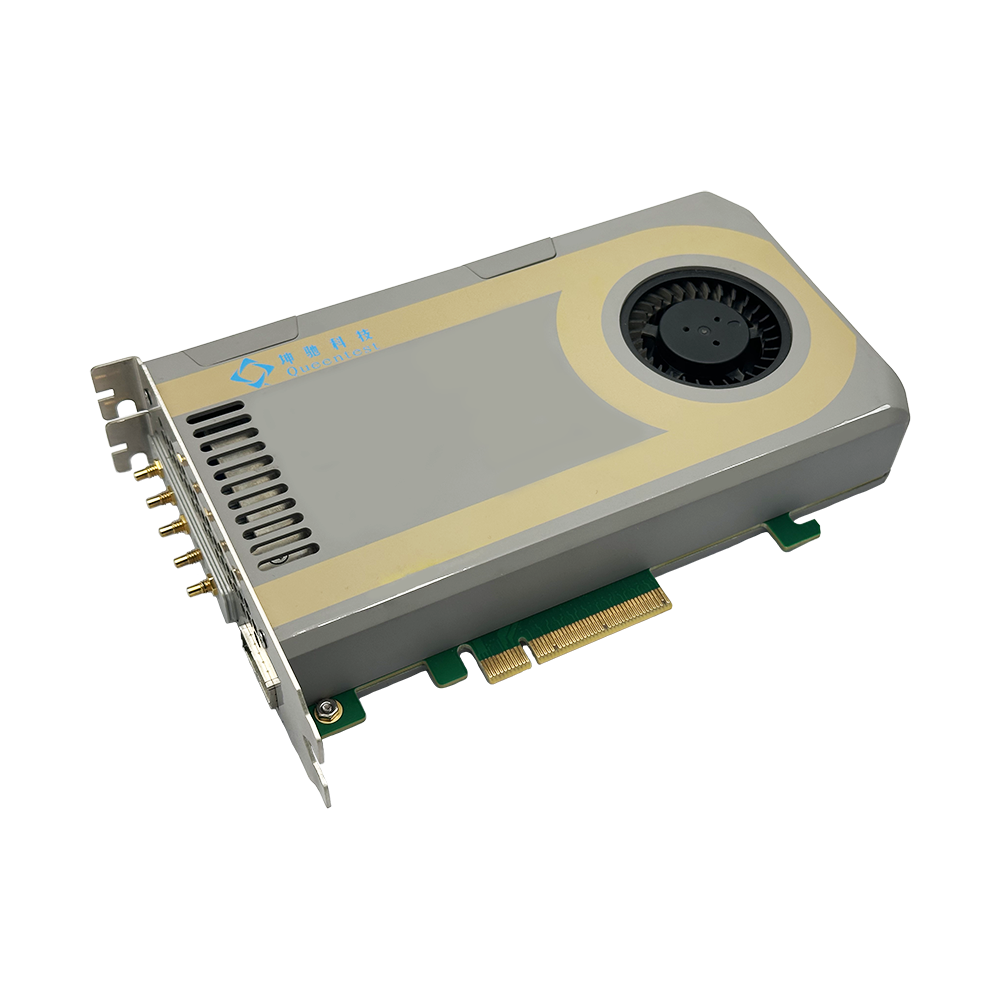

坤馳科技自主研發的QT12509是一款基于RF-IC芯片PCIe總線的射頻收發板卡，板卡提供雙通道發射器和接收器、集成式頻率合成器以及數字信號處理功能。滿足3G、4G和5G宏蜂窩時分雙工(TDD)基站應用要求。接收鏈路由兩個獨立的帶寬、直接變頻接收器組成，具有出色的動態范圍。發射鏈路采用直接變頻調制器，以小巧的體積完成高精度低噪聲信號調制。射頻通道具備程控增益控制電路，能夠利用軟件提供的API完成增益控制功能，配合基帶的數字濾波功能，板卡提供靈活增益控制模式以及對應的數據濾波器帶寬配置。

技術規格

l RF-IC芯片：ADRV9009

l 2個射頻接收通道，245.76MS/s，16bit，調諧范圍75MHz~6GHz，信號瞬時帶寬200MHz

l 2個射頻發射通道，245.76MS/s，16bit，調諧范圍75MHz~6GHz，信號瞬時帶寬200MHz

l 支持內部參考時鐘和外部參考時鐘

l 支持TDD應用模式，同一時刻接收和發射頻點相同

l PCIe x8 Gen3，連續傳輸速率5GB/s

l 8GB DDR4存儲空間

l FPGA定制應用，提供Verilog-HDL二次開發接口
