簡介

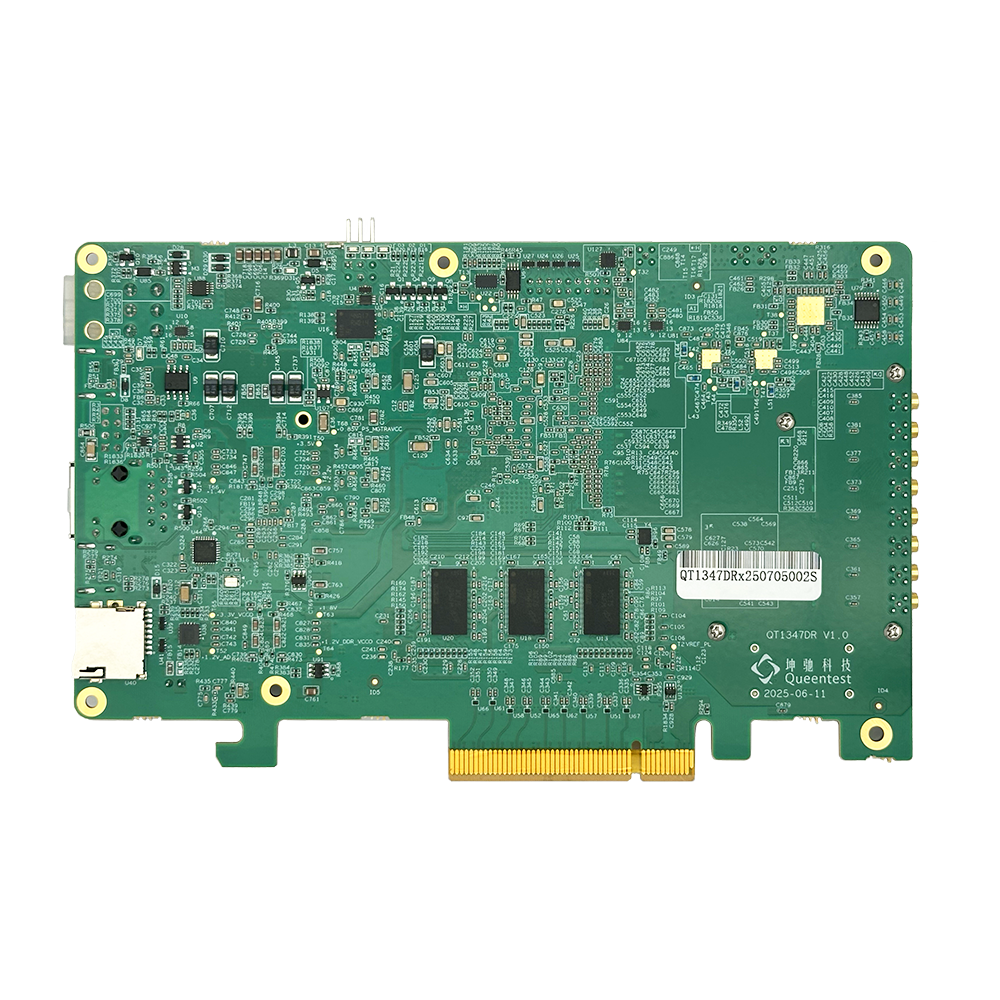

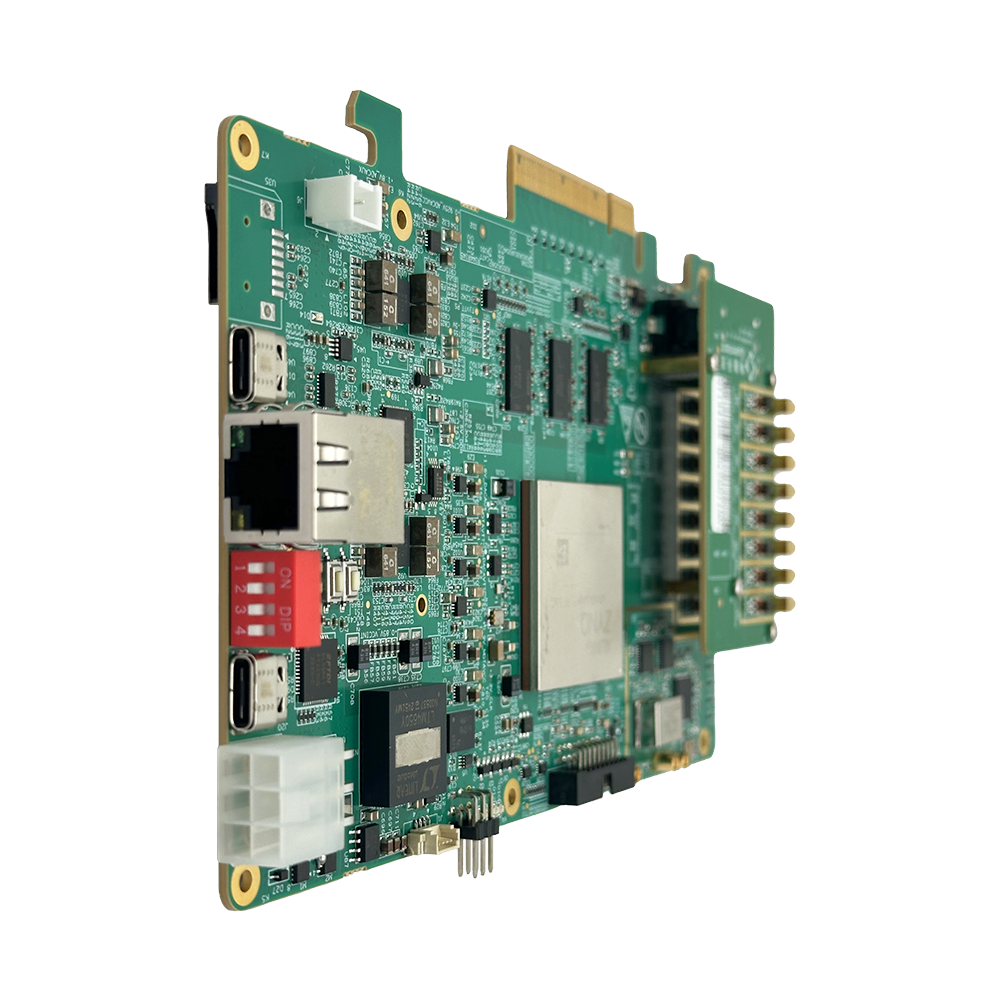

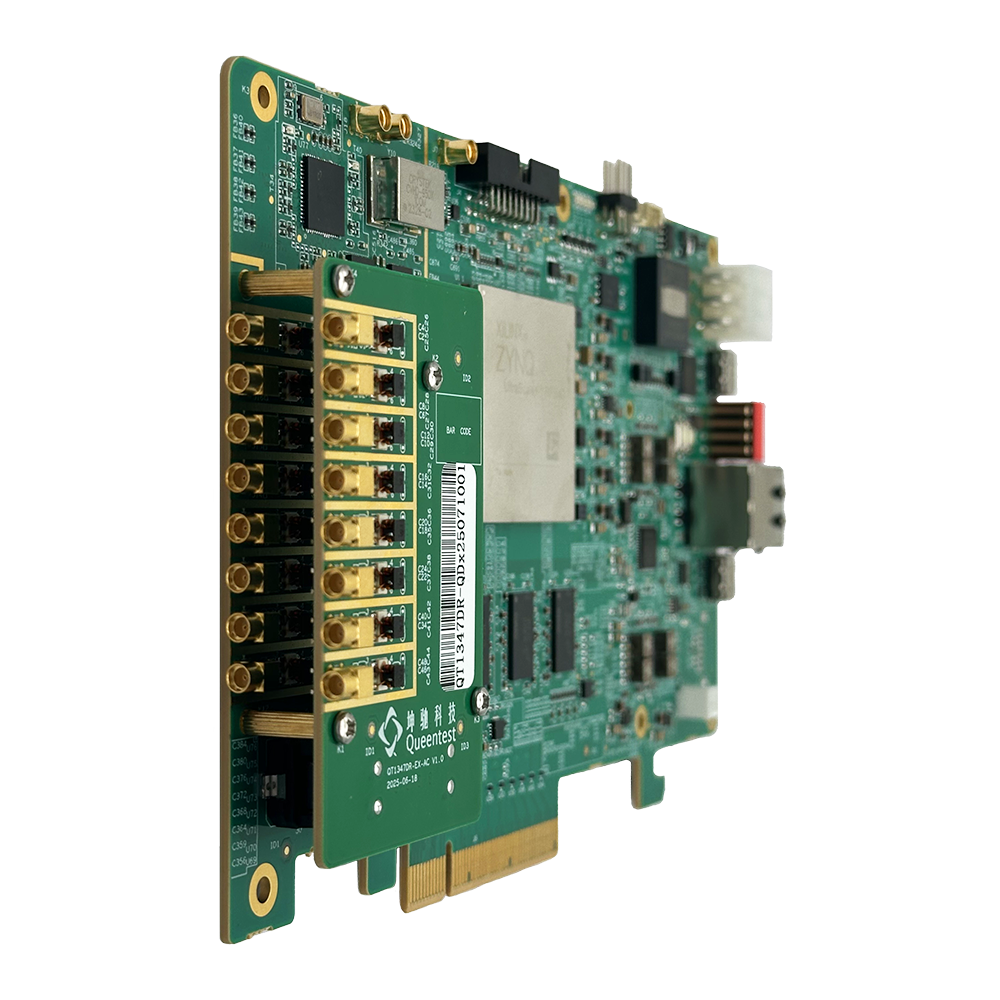

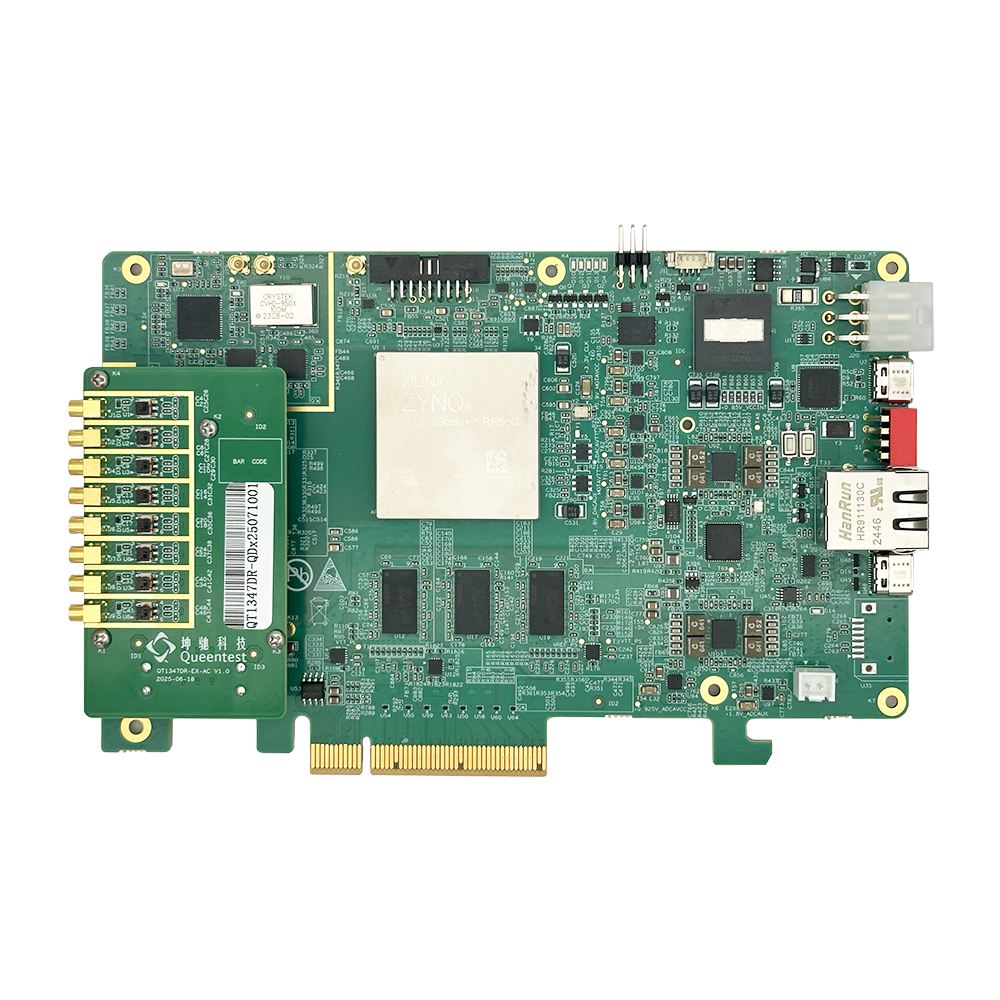

QT1347DR是一款基于PCIe架構的多通道射頻收發卡。板卡選用高性價比的Xilinx的Zynq UltraScale+ RFSoC系列中XCZU47DR-FFVE1156作為處理芯片（（管腳可以兼容XCZU48DR-FFVE1156，主要差別在有無FEC（信道糾錯編解碼）），其PS端搭配一組4顆16bit的DDR4顆粒，總容量達到4GB；PL端搭配一組2顆16bit的DDR4顆粒，總容量達到2GB。載板直接支持8通道AC耦合的14bit 9.85GS/s的DA采樣輸出，預留有高速信號接口，可適配DC或者AC耦合的8通道14bit 5GS/s的AD輸入子卡。板卡同時還支持外部觸發信號、外部參考時鐘和外部同步時鐘輸入3個獨立接口，通過PCIe 4.0 x8高速接口與上位機互聯互通。

技術規格

• 載板8個MMCX接口，支持8路14bit，9.85GS/s模擬信號輸出，AC耦合；

• 子卡8個MMCX接口，支持8路14bit，5GS/s模擬信號輸入，AC/DC耦合可選；

• 主芯片XCZU47DR-FFVE1156（管腳兼容XCZU48DR-FFVE11561）；

• PS端搭配一組4顆16bit的DDR4顆粒；PL端搭配一組2顆16bit的DDR4顆粒，總容量達到6GB；

• 支持外部觸發信號、外部參考時鐘和外部同步時鐘輸入3個獨立接口；

• 支持一個SATA接口，一個RJ45千兆網口，一個USB3.0接口，一個SD卡接口，一個TYPE-C形式的JTAG調試口以及一個6pin的外部電源輸入口；

• 板載溫度傳感器電路，支持溫度監控；

• 2顆512Mb 4bit的QSPI Flash并成一個8bit的SPI Flash存儲；

• 一個2x9的牛角座可支持13路標準GPIO信號；

• 一個6pin單排針，可支持PS和PL的各一路UART信號；

• 一組PCIe 4.0 x 8金手指形態的高速接口；

• 金手指供電，也支持外置12V電源供電；
