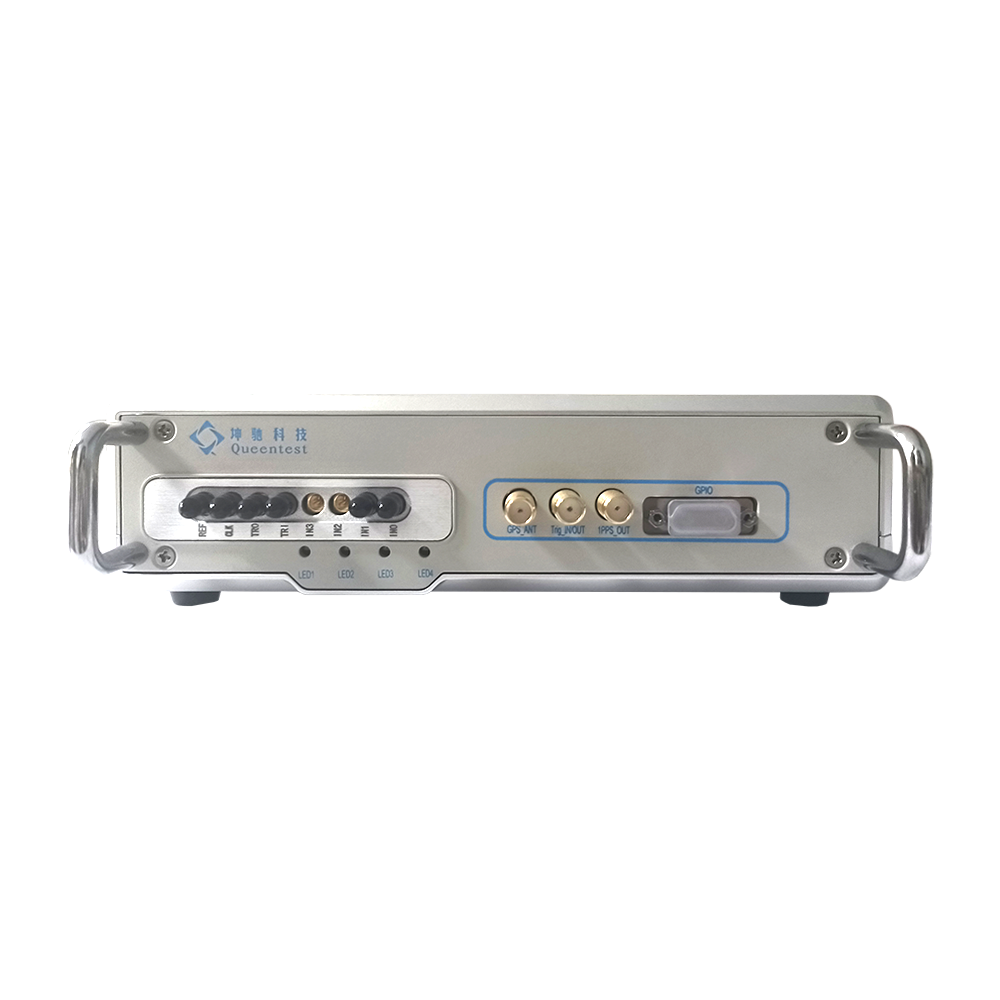

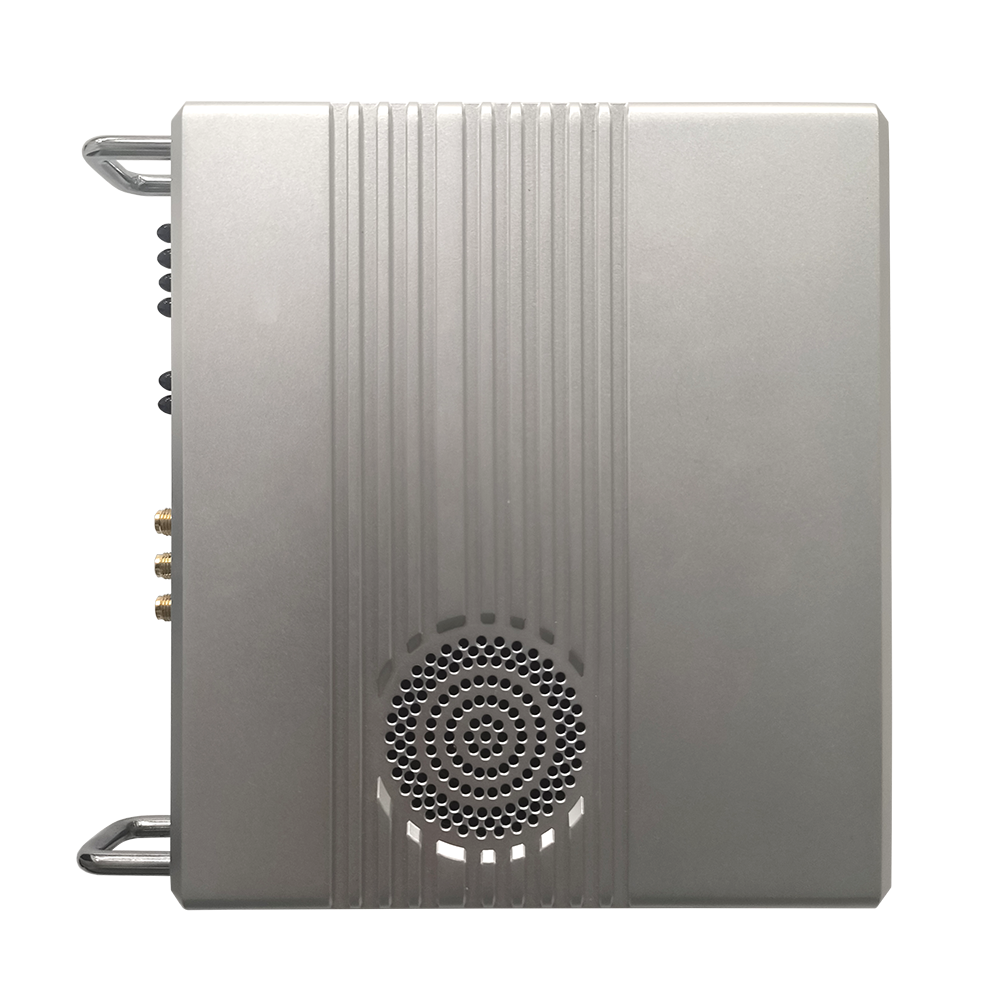

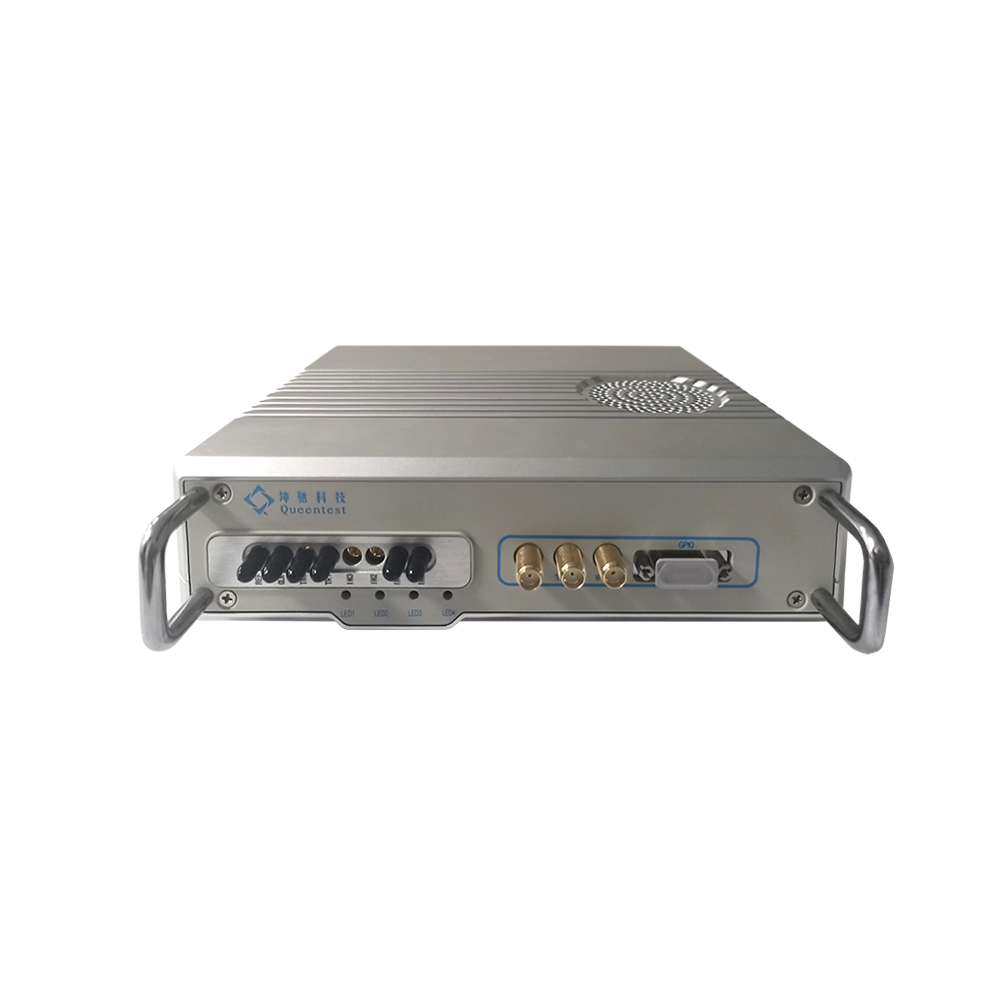

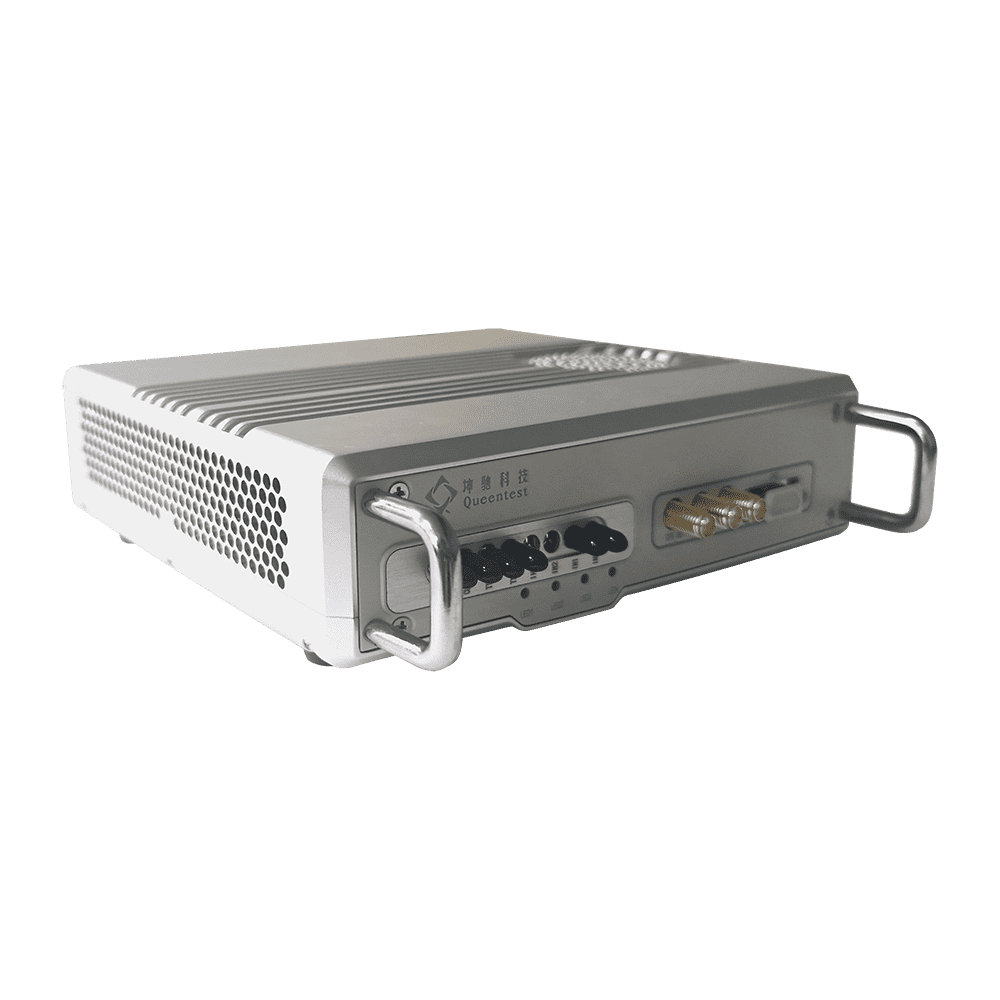

產品簡介
坤馳科技自主研發的QT20136是一款同時支持交流耦合與雙極性寬帶信號輸入的高精度高速數據采集卡，它提供4路14位1.0GS/s A/D通道，全功率模擬帶寬（-3 dB）2GHz。板載FPGA具備實時信號處理能力，可以進行特定功能的實時信號處理，采用小巧化嵌入設計，這些特性使QT20136成為中頻信號采集、雷達、復雜電磁環境及無線頻譜應用領域進行信號采集和分析的理想工具。QT20136提供快速的以太網/光纖數據傳輸接口，以及靈活配置的硬件組合，獲得性能、功耗和成本之間的最佳平衡。
QT20136搭配坤馳科技的上位機可視化軟件，通過上位機軟件實現對板卡的操作，可通過上位機軟件的頻域圖和瀑布圖動態進行頻譜分析，對于有二次開發需求的用戶，提供多種語言的二次開發接口及板卡控制參考例程。
技術規格
——4通道采集
——1GS/s采樣率
——14bit垂直分辨率
——模擬輸入帶寬（-3 dB）：2GHz
——輸入阻抗：50 Ohm
——交流耦合
——全量程輸入電壓：1460mVpp~1940mVpp 可編程，典型值1580mVpp
應用領域
——中頻信號采集
——衛星信號采集
——雷達信號采集
——電子對抗
——寬帶信號偵查
客戶價值

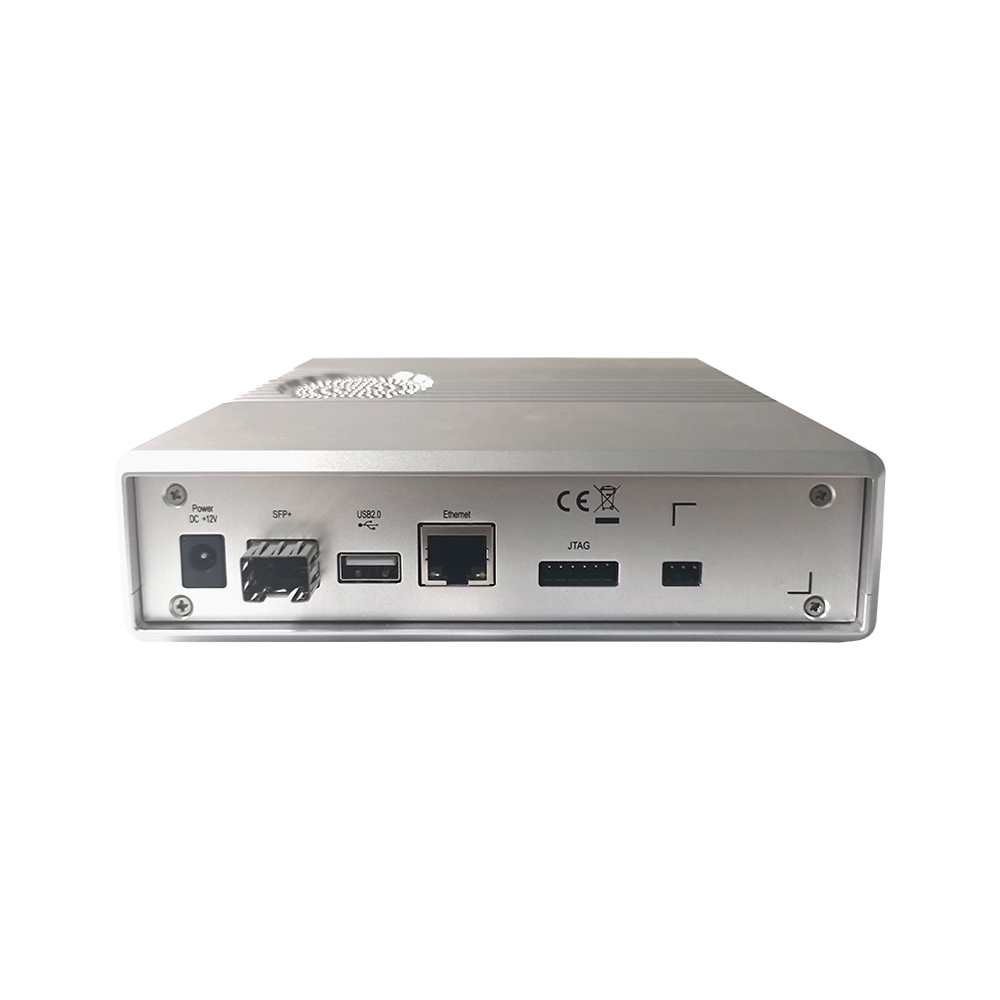

——通過千兆以太網/或光纖進行數據傳輸
——高動態范圍
——靈活的配置方案
——大容量板載存儲器
——縮短開發時間，加快上市速度
——可定制開發的高級觸發功能
——可集成滿足OEM領域應用的實時信號處理模塊：累加平均、峰值檢測、FFT等
軟件支持
設備驅動
QT20136提供64位驅動程序。
Windows支持Windows 10，Windows11，Windows Server 2019等主流版本。
Linux系統支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系統以及國產化系統。
采集控制軟件
QT Spectrum Analyzer是一款功能強大而直觀的數據采集和播放軟件，用于查看、記錄和處理采集的信號，不需要進行代碼編程，易于設置和操作采集卡。一個易于使用的選擇菜單允許完全控制硬件設置，QT Spectrum Analyzer支持文件操作、數據處理和頻域圖、瀑布圖顯示。在不需要編程的情況下，可以進行數據采集和播放的任務。

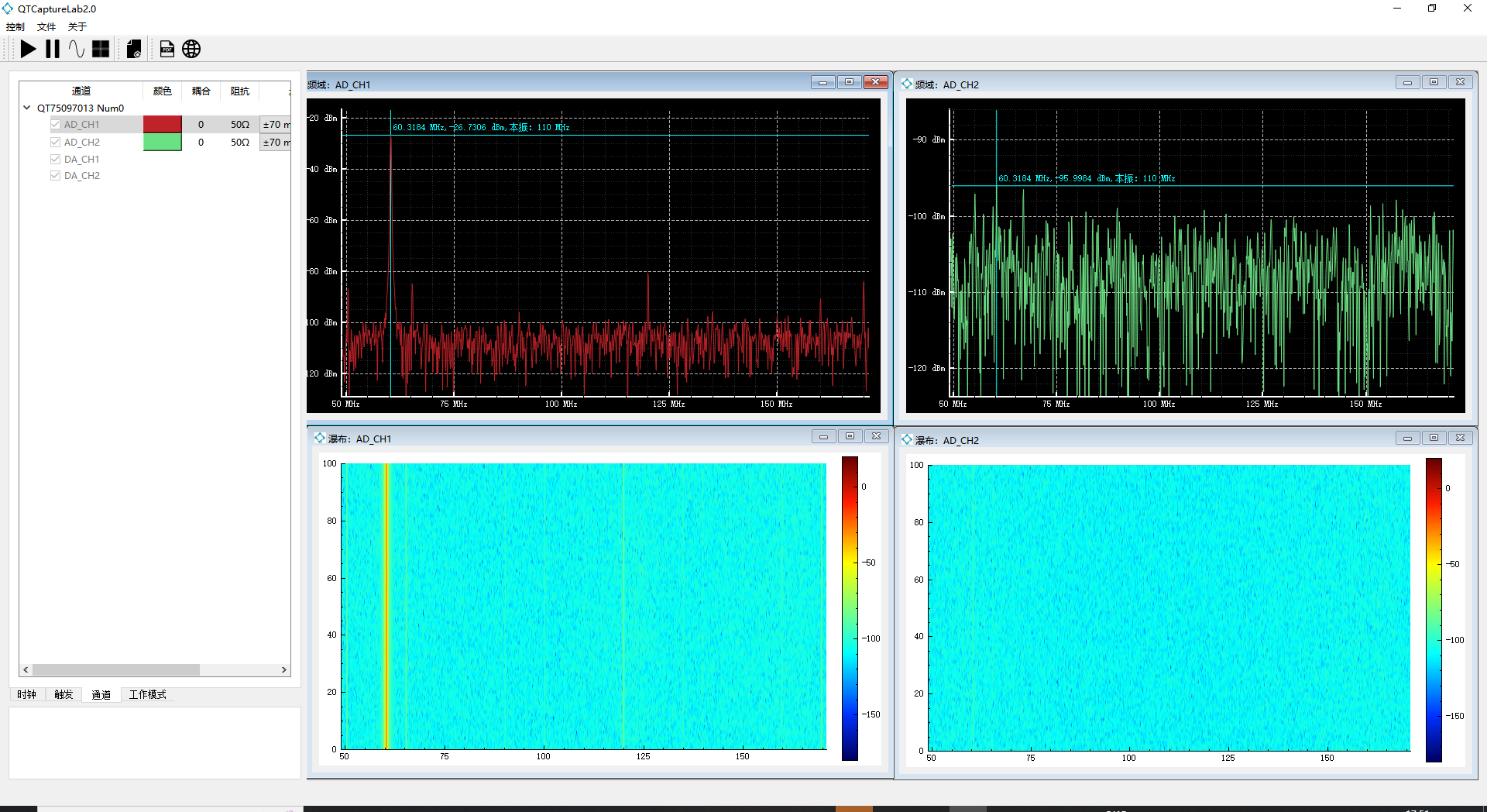

圖 8 Qt Spectrum Analyzer界面
軟件開發包（SDK）
QT20136提供計算機上使用的開發包，通過軟件編程實現對板卡功能的控制，提供開發接口文檔說明以及例程參考，能夠快速的將板卡功能集成到具體應用場景系統中。
開發語言支持C/C++、C#、Python、Matlab等主流開發語言，支持Visual Studio、Visual Code 、QT Creator等多種開發環境。
