簡介

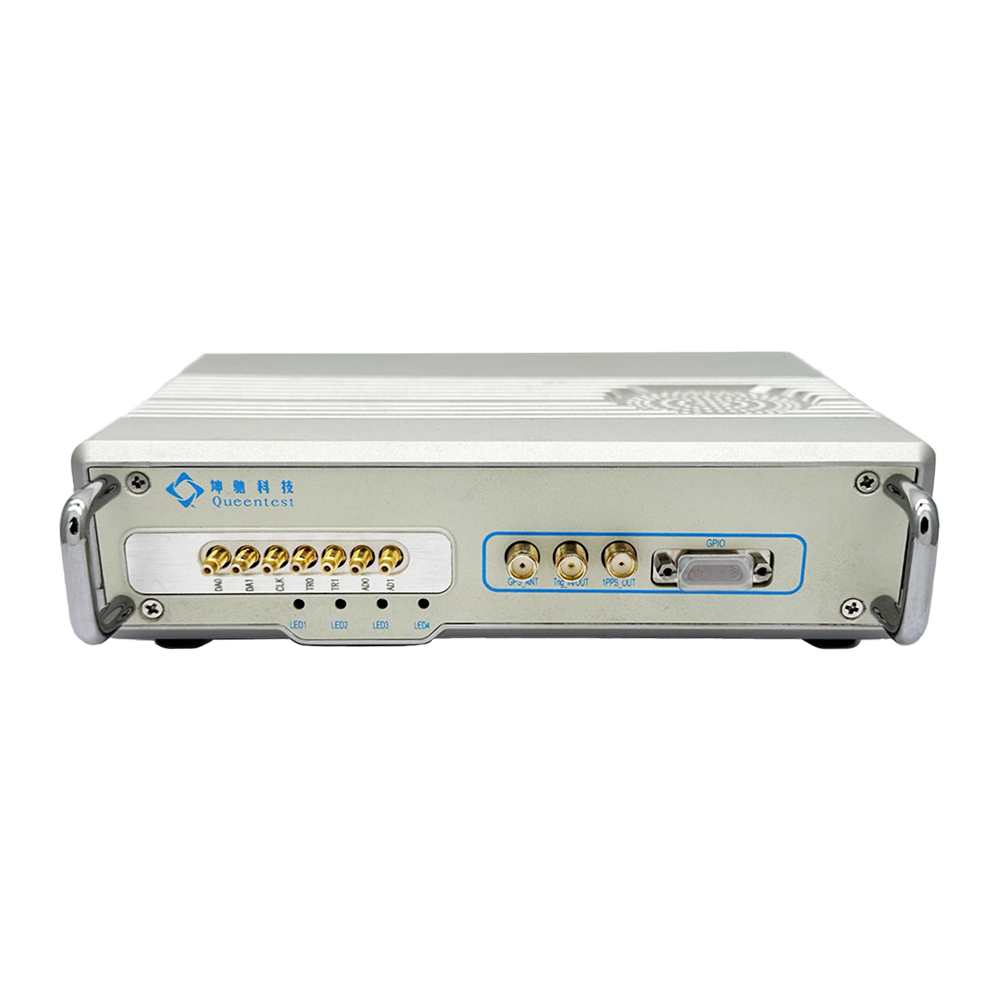

坤馳科技自主研發的QT20350LDC高速采集卡是一款支持直流耦合的高精度高速采集播放卡，它具有2通道、16bit分辨率、250MSPS采集和2通道、16bit分辨率500MSPS播放功能。板載FPGA具備實時信號處理能力，可以進行累加平均等信號處理，這些特性使QT20350LDC成為光纖傳感、激光雷達、光電等應用領域進行信號采集的易用工具。QT20350LDC提供快速的千兆以太網數據傳輸接口，以及靈活配置的硬件組合，獲得性能、功耗和成本之間的最佳平衡，也便于嵌入進用戶系統。

技術規格

——支持2通道采集，2通道播放

——采集16bit垂直分辨率，播放16bit垂直分辨率

——250MSPS采樣速率，500MSPS播放速率（基帶采樣率125MSPS）

——采集模擬帶寬：DC~95MHz，增益平坦度±1.5dB

——播放模擬帶寬：60MHz（基帶采樣率125MSPS），增益平坦度±2.4dB

——支持DC耦合，50Ω阻抗輸入

——滿量程輸入幅度：2.5Vpp@10MHz

——滿量程輸出幅度：870mVpp@10MHz

——支持內部時鐘、外部參考時鐘、外部采樣時鐘輸入

——支持軟件觸發、內部脈沖觸發、外部脈沖觸發、通道觸發功能

——PL側1GB板載內存，PS側1GB內存

——千兆以太網數據傳輸接口，連續傳輸率約為65MB/s

——FPGA定制應用，支持FPGA二次開發

——12V直流電源供電
