簡介

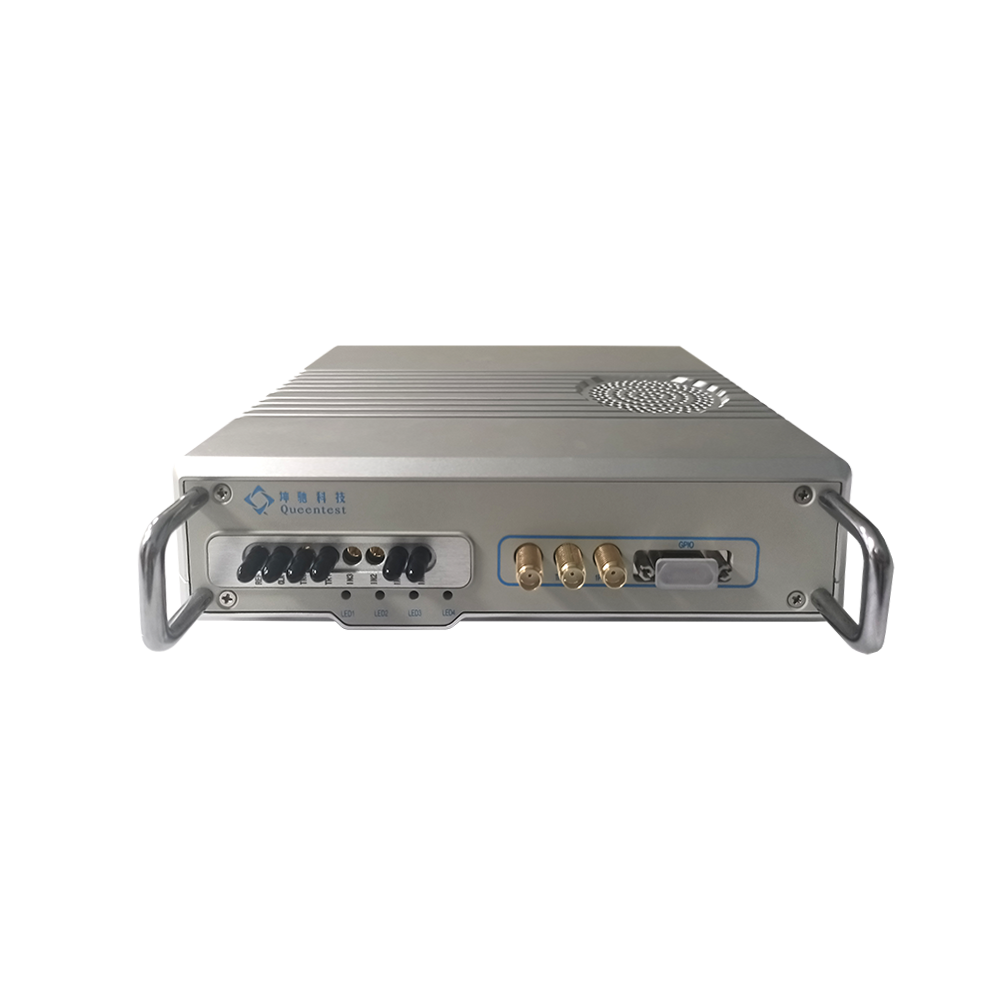

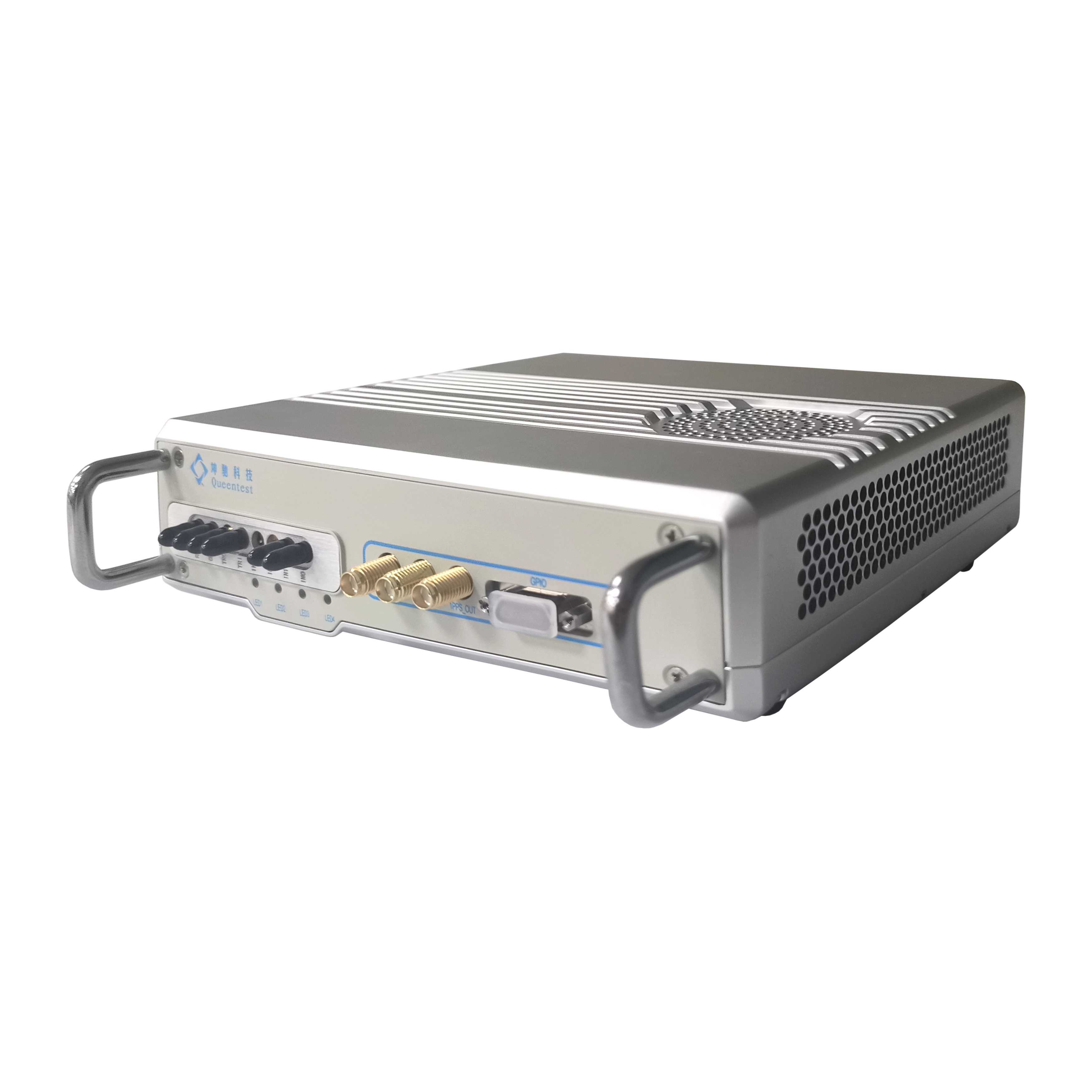

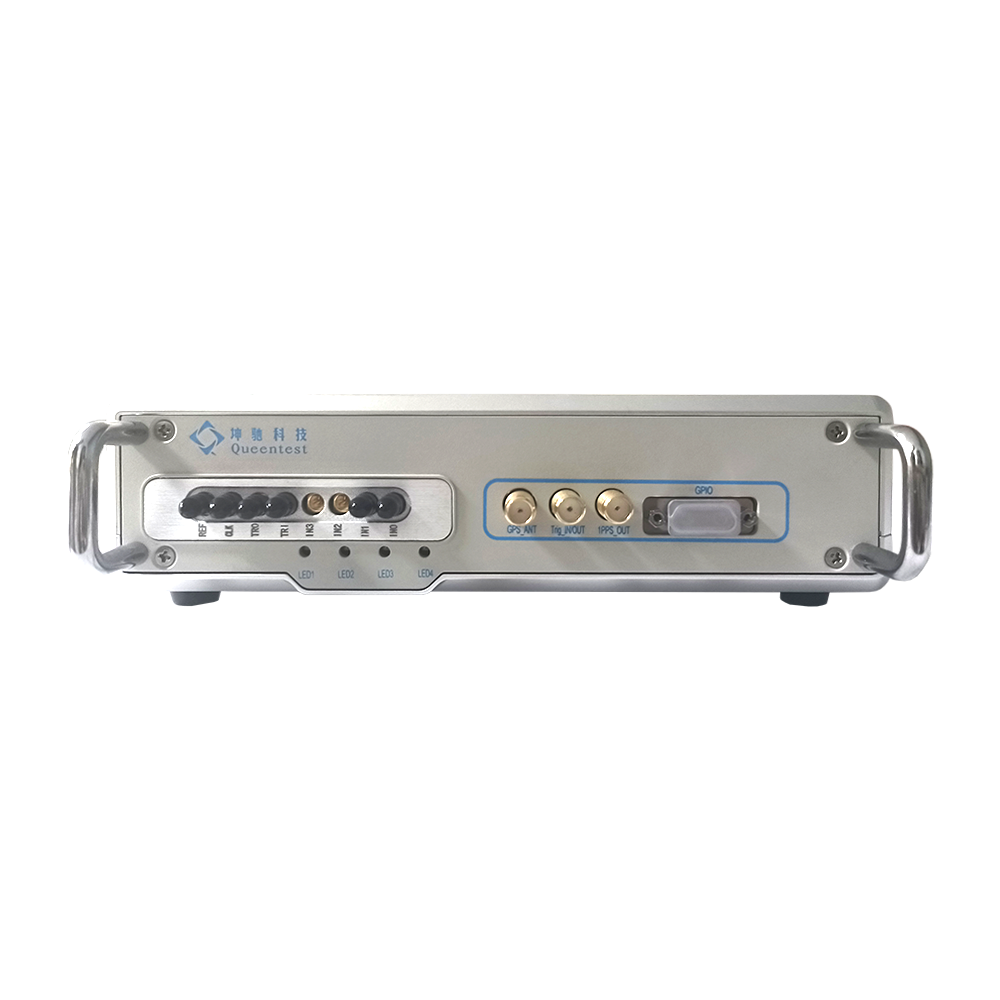

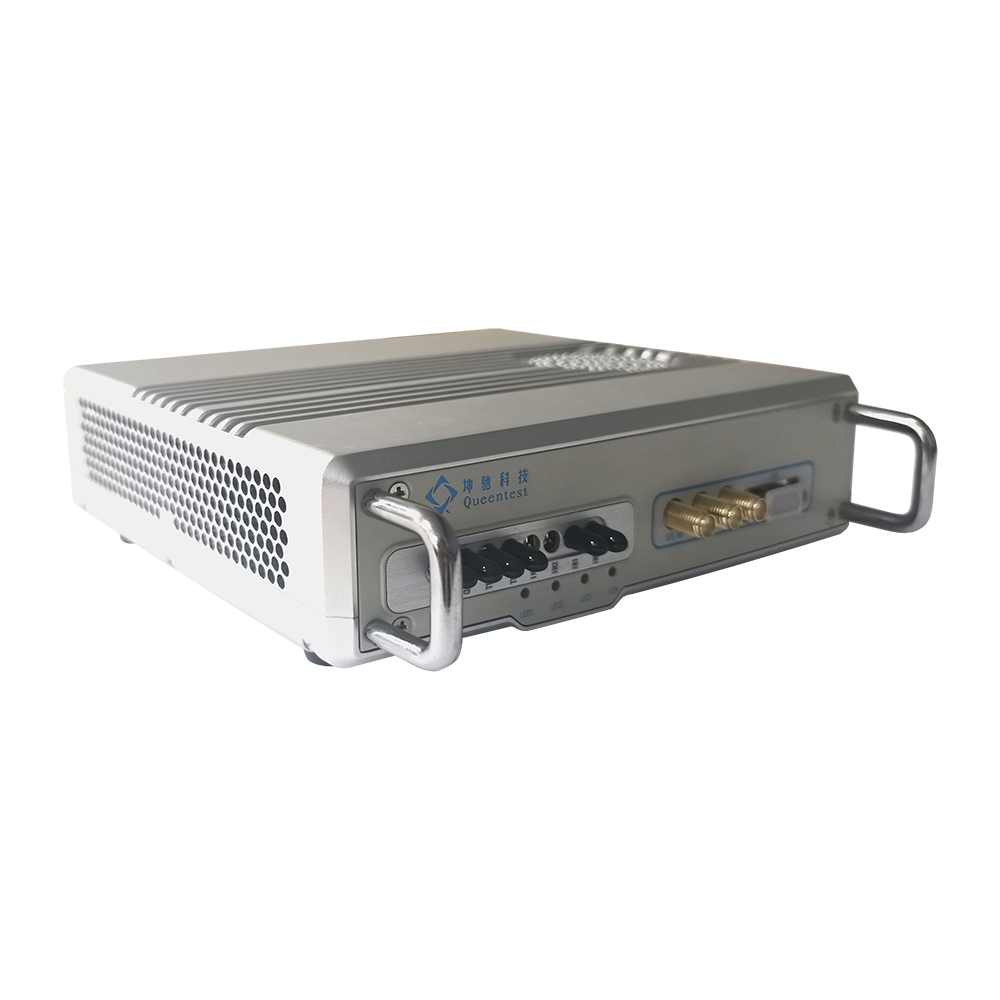

坤馳科技自主研發的QT2146是一款同時具備直流耦合程控放大器和支持雙極性寬帶信號輸入的高速數據采集卡。板載FPGA具備實時信號處理能力，具備14bit，4通道1GSPS高采樣率的特性，這些特性使QT2146成為激光雷達、分布式光纖傳感等領域進行信號采集和分析的理想工具。QT2146提供快速的1000Mbps以太網數據傳輸接口，以及靈活配置的硬件組合，獲得性能、功耗和成本之間的最佳平衡，也便于嵌入進用戶系統。
應用領域
l 各類光電應用：激光雷達、光纖傳感
l 超聲成像/NDT
l 雷電監測
l 醫療成像
l 瞬態信號采集
技術規格
l 最大支持4通道同步采集
l 四通道1GS/s采樣率
l 14bit轉換精度
l 采集模擬帶寬：480MHz
l 支持DC流耦合，50Ω阻抗輸入
l 支持程序控制直流偏置電壓，調整范圍達到滿量程
l 輸入量程檔位：±50mV、±100mV、±250mV、±500mV、±1V、±2.5V
l 支持內部時鐘或外部參考時鐘輸入
l 支持軟件觸發、外部脈沖觸發、通道觸發、內部脈沖觸發功能
l 支持多通道同步
l PL側2GB板載內存，PS側1GB內存
l 板載8GB eMMC本地存儲

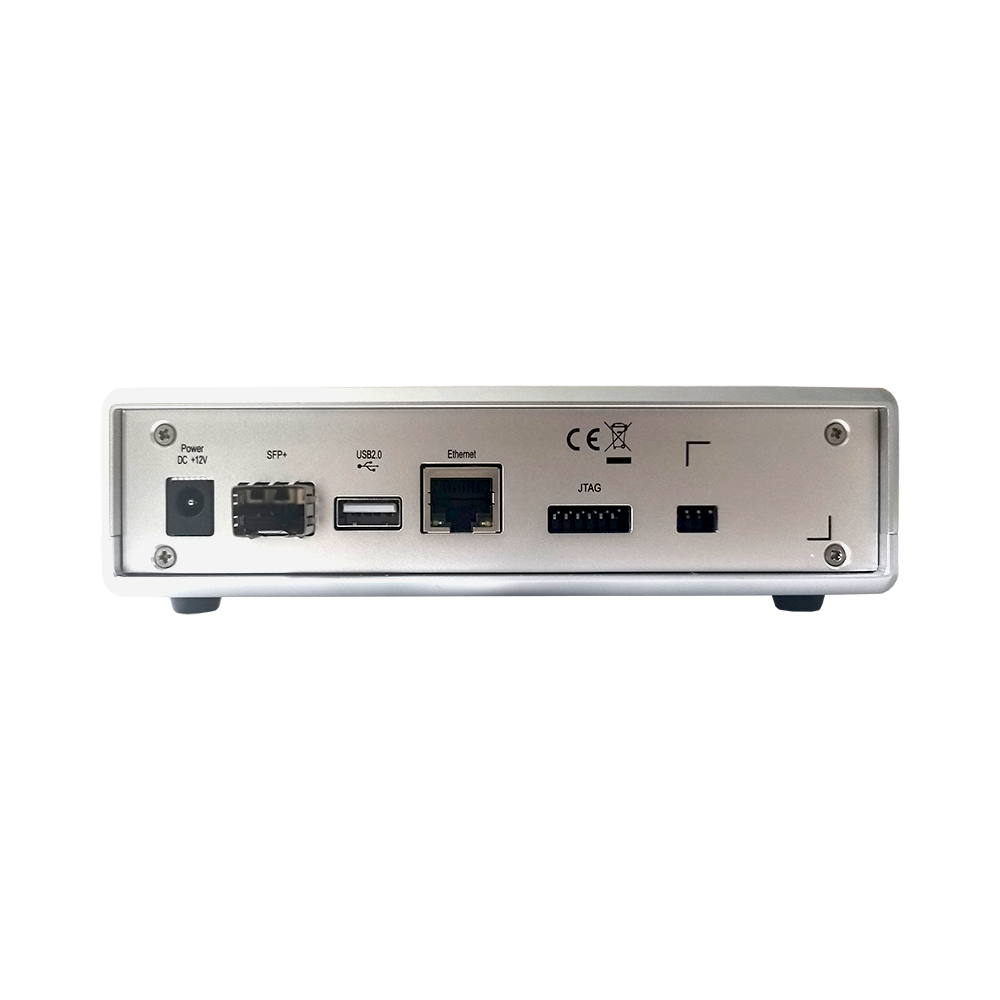

l 1000Mbps千兆以太網數據傳輸接口，連續傳輸率≥65MB/s
l FPGA定制應用，支持FPGA二次開發
客戶價值
l 兼顧微弱信號和大動態范圍信號采集
l 板載FPGA可定制集成實時信號處理模塊：如累加、峰值檢測、FFT、數字濾波等
l 支持直流偏置控制，提高單、雙極性高頻脈沖信號采集精度
l 靈活的配置方案
l 大容量板載存儲器
l 縮短開發時間，加快上市速度
l 可定制開發的高級觸發功能
l 可集成滿足OEM領域應用的實時信號處理模塊：如累加、峰值檢測、及FFT等
