產品簡介

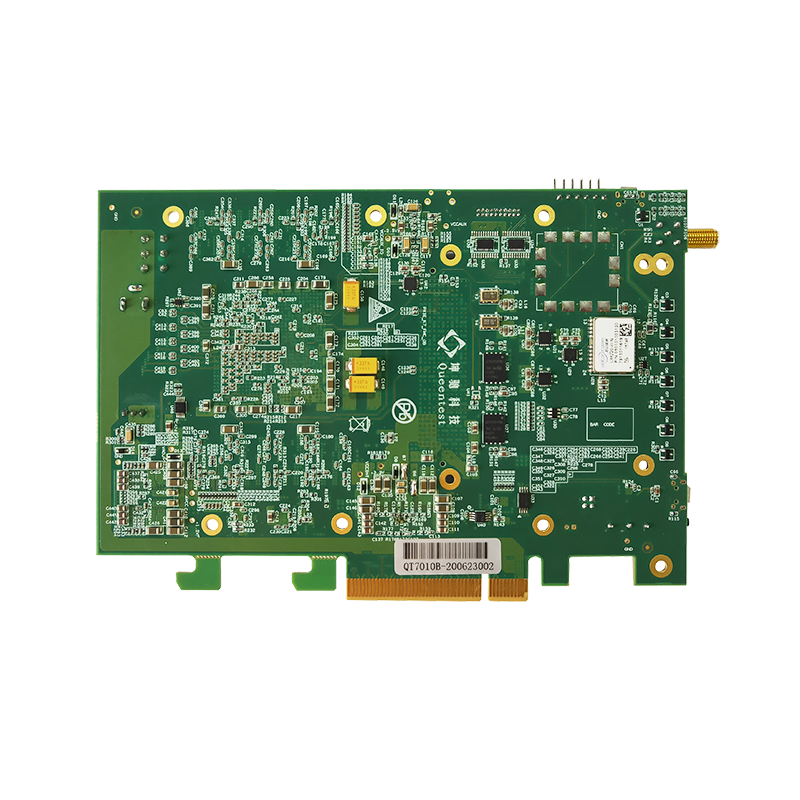

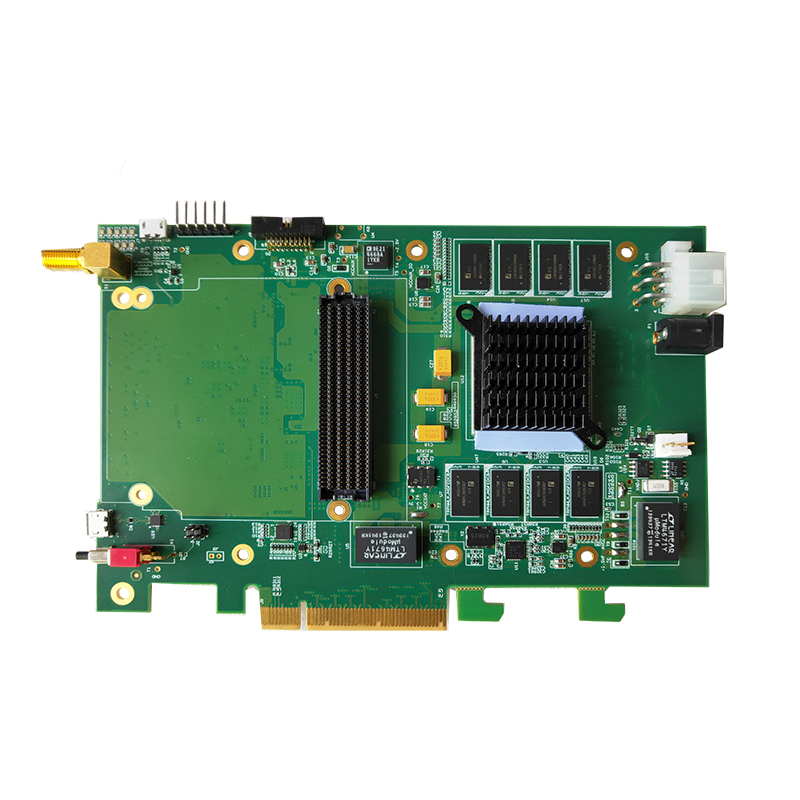

QT7010B 是一款 PCIe2.0 x8 的通用載板，板載一個 HPC 形式的 FMC 連接器。板卡選用高性價比的 Kintex-7 系列 FPGA 處 理 芯 片 XC7K325T-FFG900， 板 載 2 組 64 位 2GB DDR3
SDRAM 內 存， 支 持 1 個 Micro USB 轉 接 UART 口，1 個Micro USB 轉 JTAG 和 1 個 6pin 的排針式 JTAG 接口，提供 1 個 SMA 形式的 GPIO 或者 RF 輸入接口，一個包含 13 路 GPIO 的擴展連接器，1 個 12V 直流風扇接口以及一個獨立的 12V 直流電源輸入接口。

QT7010B 通過一個 HPC 的標準 FMC（VITA 57.1）接口向外部提供豐富、高速且可配置的數字 I/O 資源，包括 82 對高速差分線（含 2 對差分時鐘線）、8 組共 16 對超高速 DP 差分對及 2 對超高速差分時鐘線，可以根據應用需求靈活地選擇 FMC 子卡，比如 ADC 子卡、DAC 子卡以及光纖子卡等。同時可支持 Windows，Linux 上位機驅動。便于構建靈活、高效的開發及測試環境。

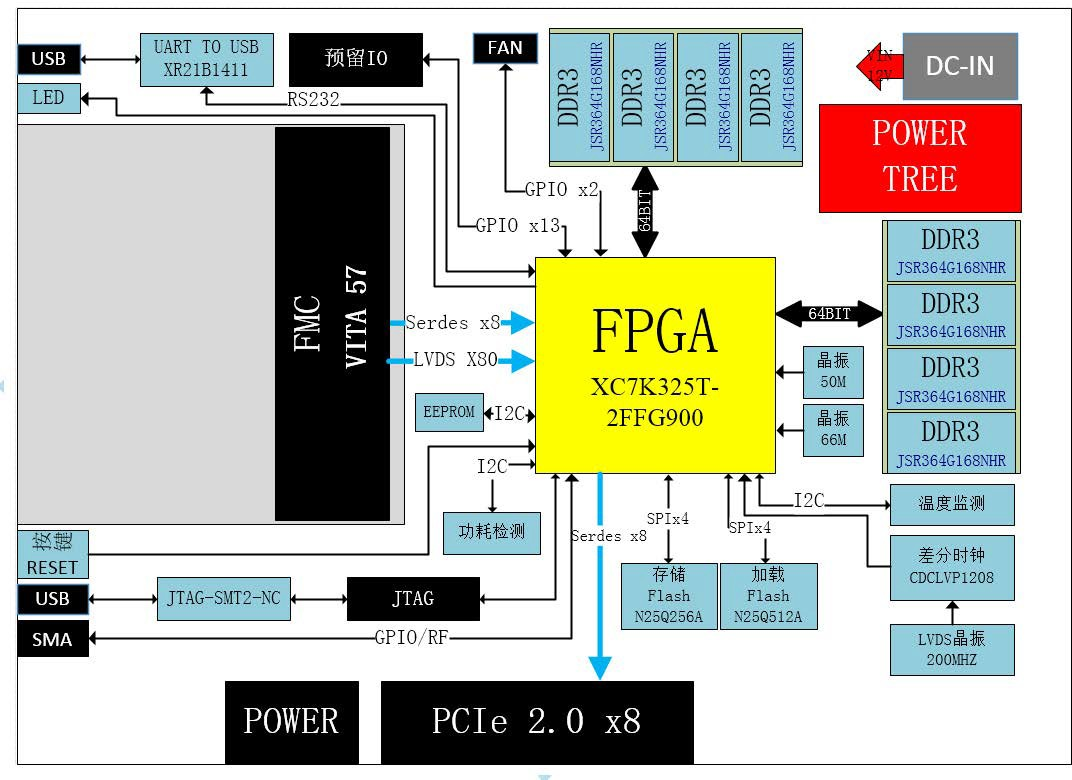

系統框圖

技術規格

——FPGA 默認為 Kintex-7 系列 XC7K325T-FFG900，提供高性價比的豐富的邏輯資源；

——FPGA 可選擇 XC7K410T-FFG900，邏輯資源更豐富；
——提供 FMC 標準（VITA 57.1）子卡接口，包括 82 對高速差分線（含 2 對差分時鐘線）、8 組共 16 對超高速 DP 差分對及 2 對超高速差分時鐘線；
——板載 2 組共 4GB 的高速 DDR3 存儲器空間；
——板載 1 個 256Mb 的加載 SPI Flash 和 1 個 256Mb 的存儲SPI Flash；
——13 個可獨立配置的雙向用戶 IO；
——1 個 SMA 形式的 GPIO 接口或者 GPS_PPS 接口；
——標準全高半長尺寸，支持 x8 PCIe 2.0 協議；
——通用驅動庫及開發程序包，支持多種操作系統；
——板載溫度傳感器和電源監控芯片；
——12V 獨立電源輸入接口，12V 直流風扇接口，可脫離機箱調試。

應用領域

——FPGA 信號處理

——實時多算法處理的在線測試驗證
——測試測量快速環境搭建
——無線、國防應用

客戶價值

——高性價比

——縮短開發周期
——豐富的接口與 FPGA 資源
——易于二次開發
——易于搭建

其他支持

——支持 DDR3 接口，PCIe 接口等 IP 的例程；

——支持 Windows 驅動，Linux 驅動；
——FMC 可插接各種符合 VITA57 規范的標準高速 ADC，DAC
等子卡；
——可提供 FMC 子卡演示程序。
