產品簡介

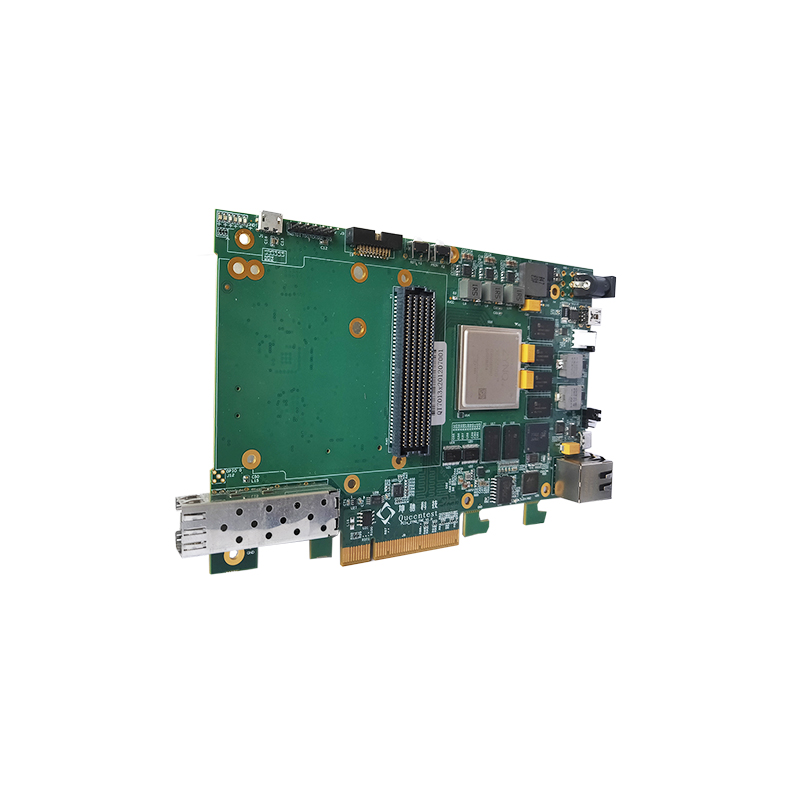

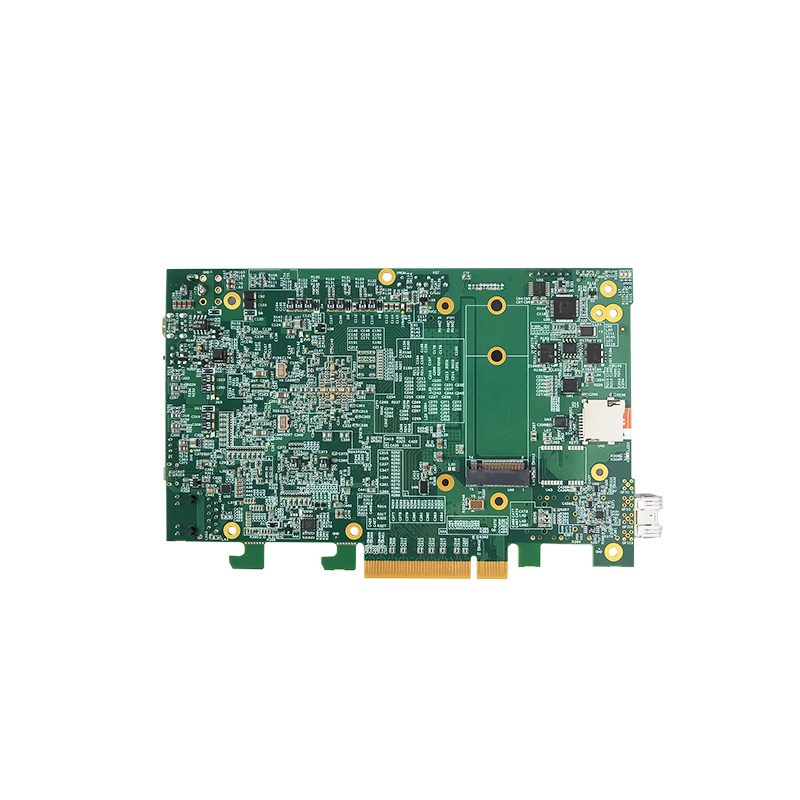

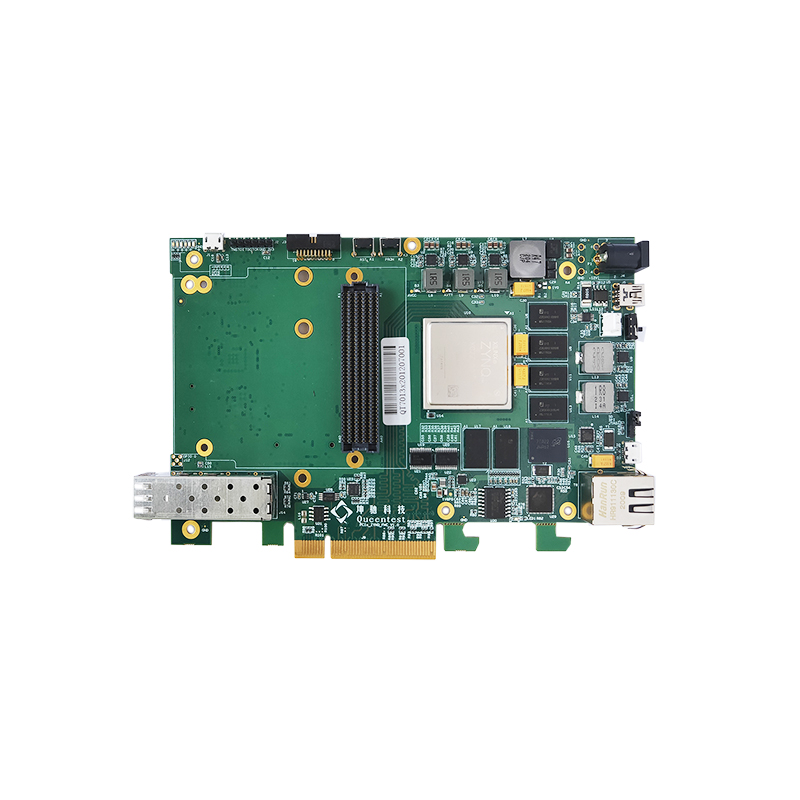

QT7013板卡是一款高性能PCIe2.0X8的載板,板載1個HPC形式的FMC連接器。主控芯片采用Xilinx公司Zynq-7系列SoC家族中的XC7Z100-2FFG900I（兼容XC7Z045-2FFG900和XC7Z035-2FFG900）。其PS搭配2顆16bit-1866的512MBDDR3SDRAM和一片256Mb的QSPIFlash，PL搭配4顆16bit-1866的512MBDDR3SDRAM。板卡支持一片8GB的eMMC，一路MicroUSB轉JTAG口，一個6PinJTAG口，一路MiniUSB轉UART口，一個支持13路GPIO的20pin牛角插座，1個RJ45網口、1個MicroUSB形式的USB2.0、1個MicroSD等外設接口，硬件預留4個SSMC形式的GPIO接口（其中一個可以支持GPS信號接入以提取PPS信號），另外當只需要支持PCIeX4的時候還可以支持一路M.2SSD接口和一個SFP+光纖接口。

QT7013板卡提供一路HPC連接器作為標準FMC接口，該連接器符合ANSI/VITA57.1標準，可以根據應用需求靈活地選擇FMC子卡，比如ADC子卡、DAC子卡以及光纖子卡等。同時可支持Windows，Linux上位機驅動。

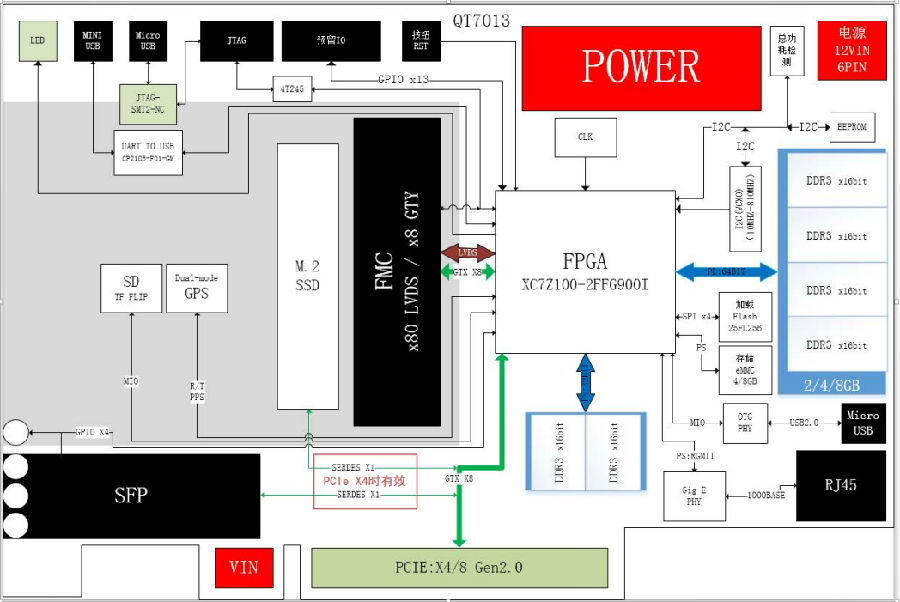

系統框圖

技術規格

—— 多顆兼容SOC芯片可根據需要靈活選擇；

—— 使用Zynq-7000SoC對嵌入式應用進行快速原型設計和優化；

—— PS 1GB 16bit-1866（或者1600）DDR3；

—— PL 2GB 16bit-1866（或者1600）DDR3；

—— 板載一個256Mb的SPI Flash和一個8GB的eMMC；

—— 預留4路SSMC形式I/O接口；

—— 1個支持13路GPIO的2*10Pin簡易牛角插座；

——1個HPC形式的FPGA Mezzanine Card(FMC)接口；

—— 1個Micro SD插座；

—— 支持SD/JTAG/SPI加載模式跳線選擇；

—— 支持一路Mini USB轉UART口連接計算機串口通信；

—— 支持一路Micro USB轉JTAG口，一個6PinJTAG口；

—— 板載一個Micro USB形式的USB2.0接口；

—— 支持1個RJ45網口；

—— PCIeX4時可支持一個M.2形式的SSD；

—— PCIeX4時可支持一路SFP+的光纖；

—— 支持溫度監控和電流監控；

—— 支持風扇轉速控制；

—— 全高半長的標準PCIE板卡。尺寸為：167.5mmx111mm；

客戶價值

—— 高性價比

—— 縮短開發周期

—— 豐富的接口與FPGA資源

—— 易于二次開發

—— 易于搭建

應用領域

—— 軟件無線電

—— FPGA信號處理

—— 雷達圖像處理

—— 衛星通信系統

—— 圖形圖像硬件加速器

—— 基帶通信接收

—— 汽車駕駛員輔助

—— 工廠自動化等高端嵌入式應用開發平臺
