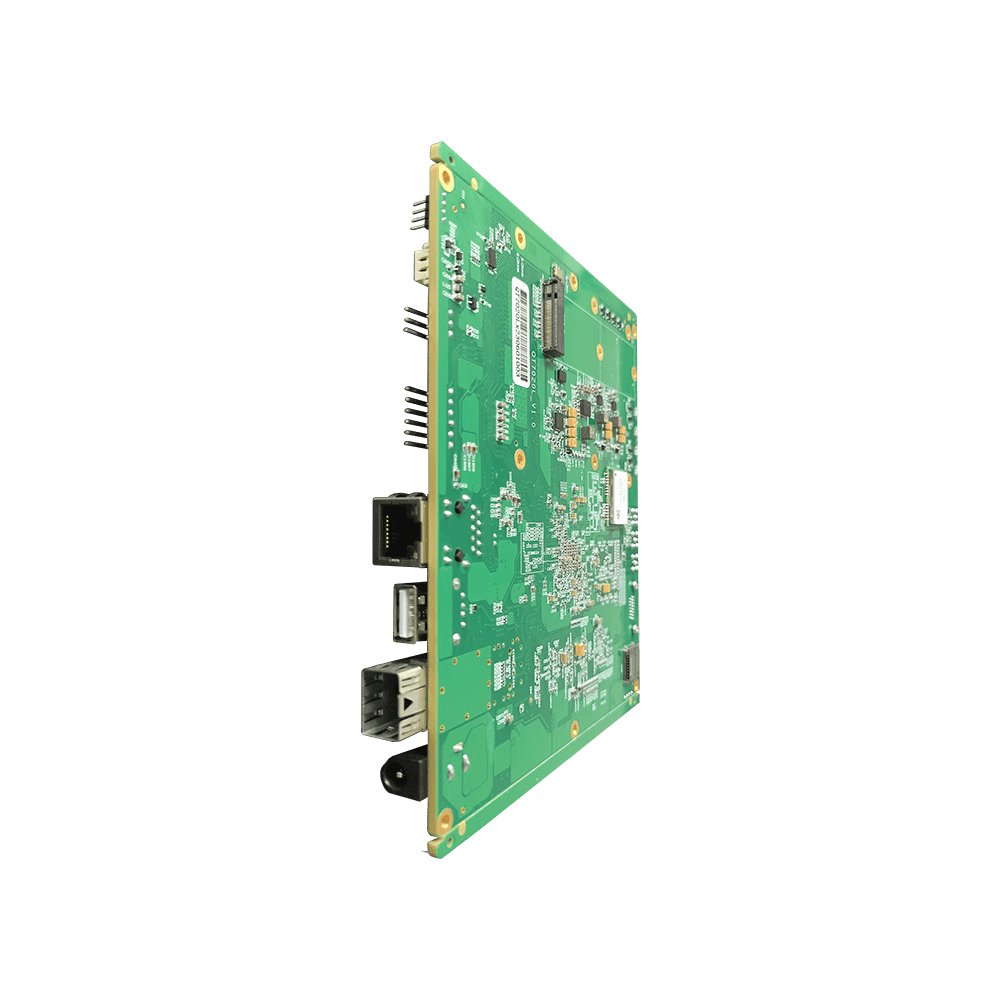

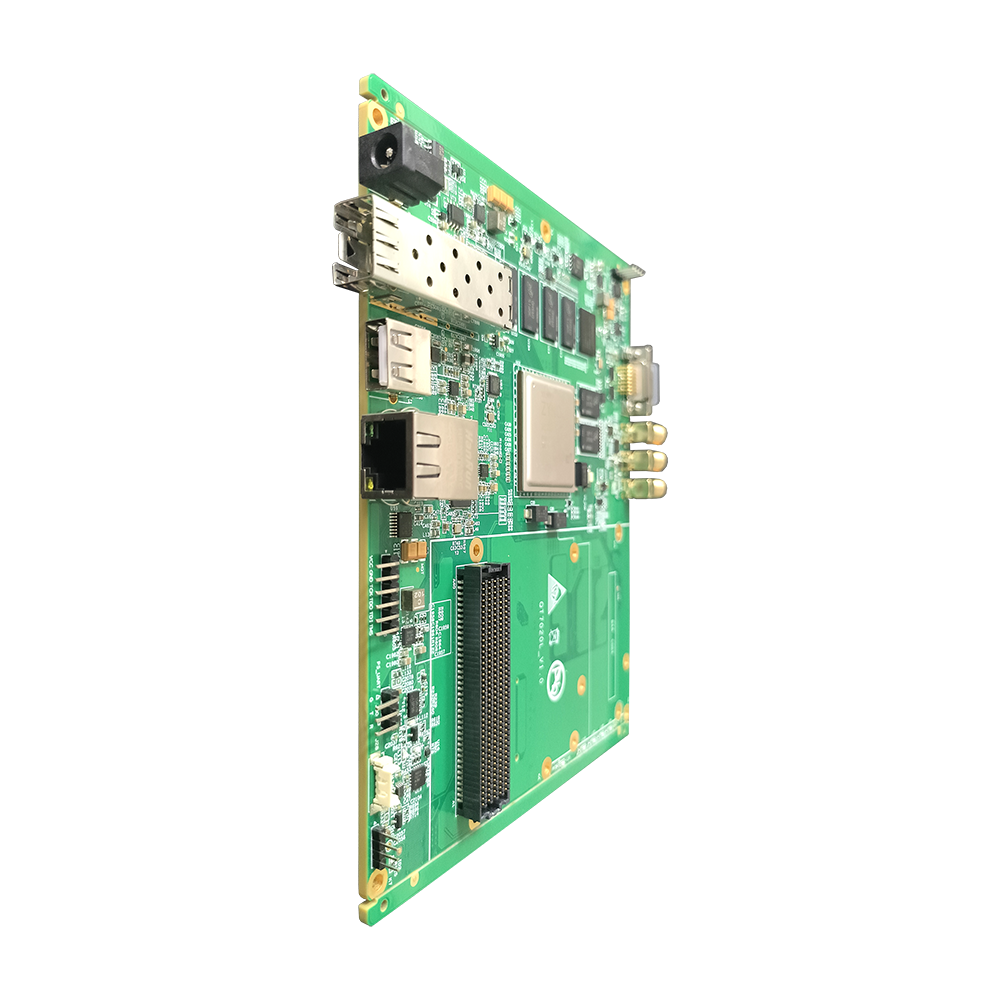

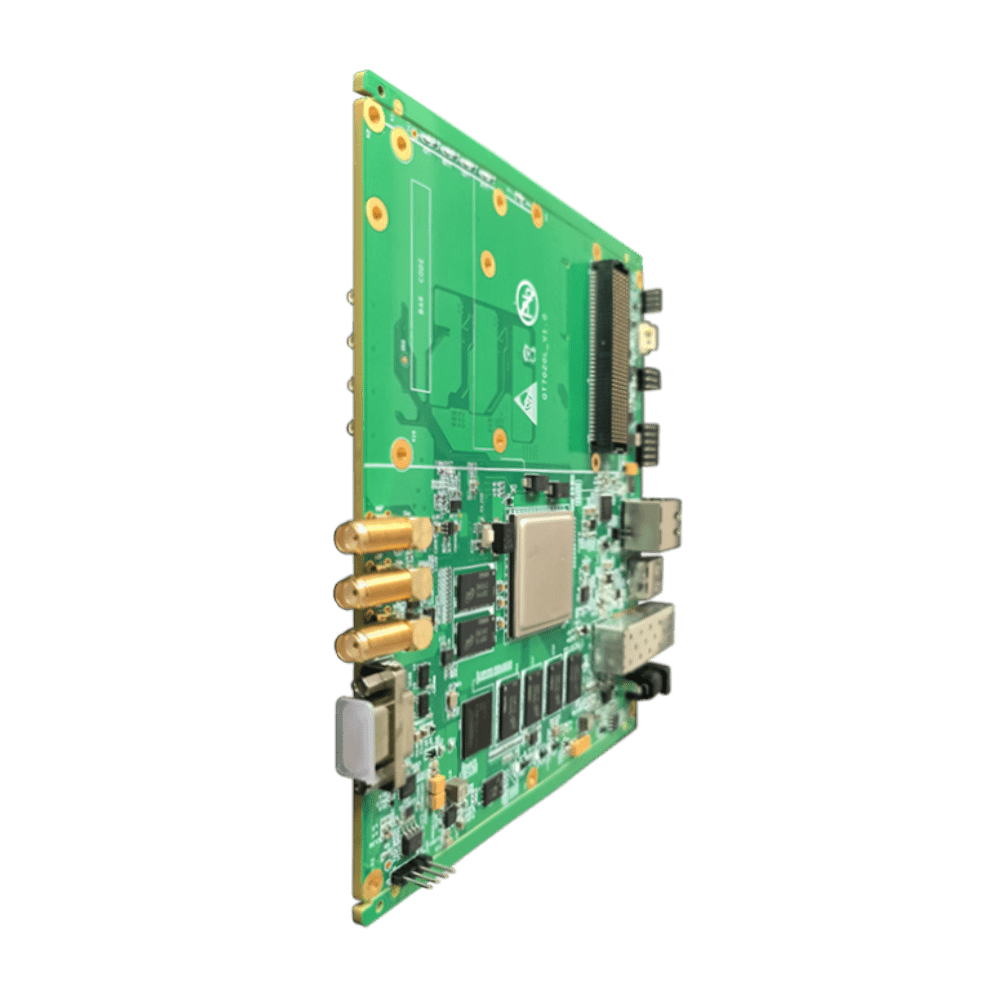

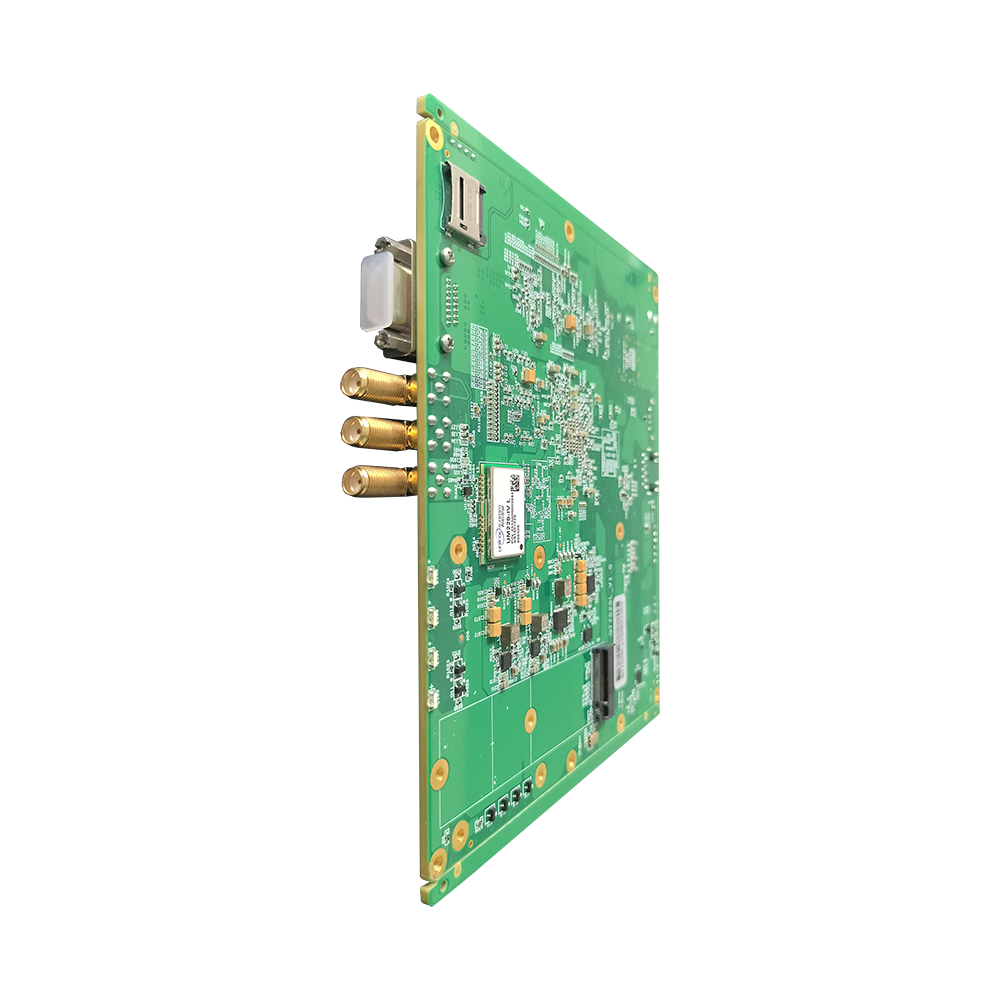

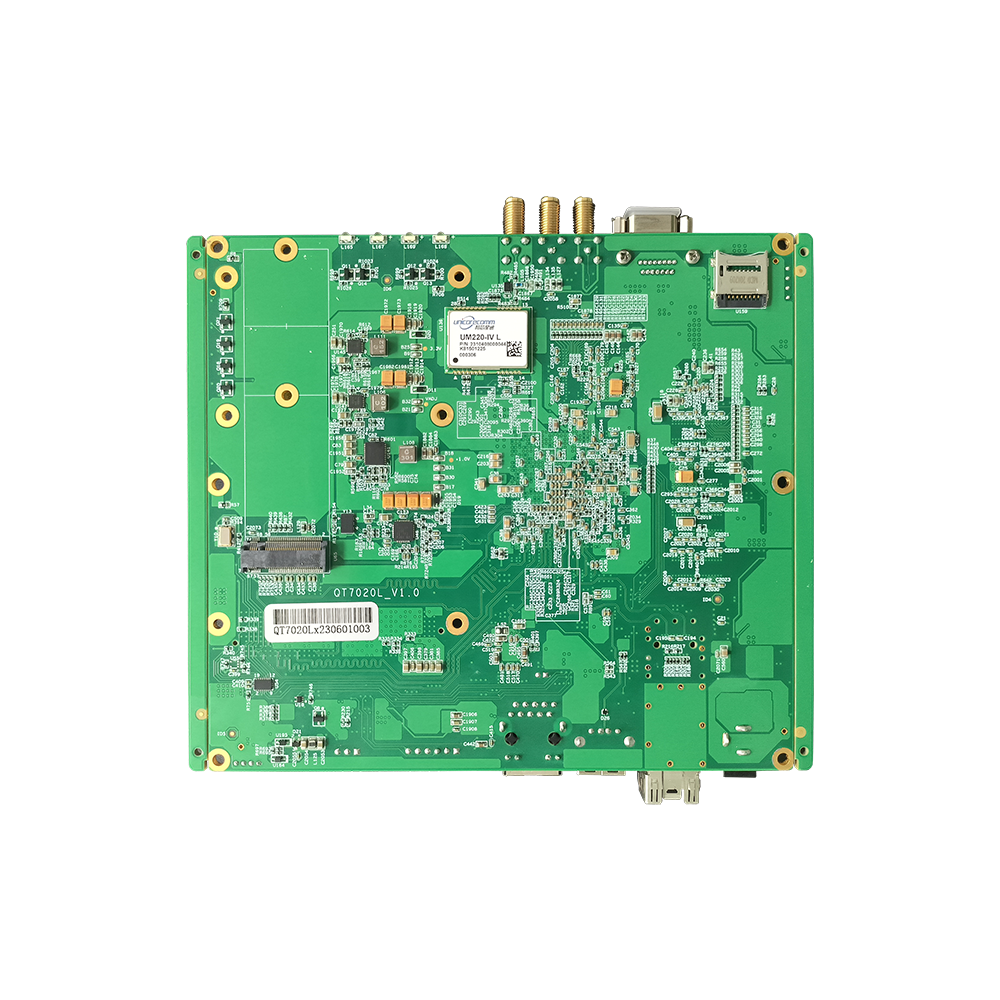

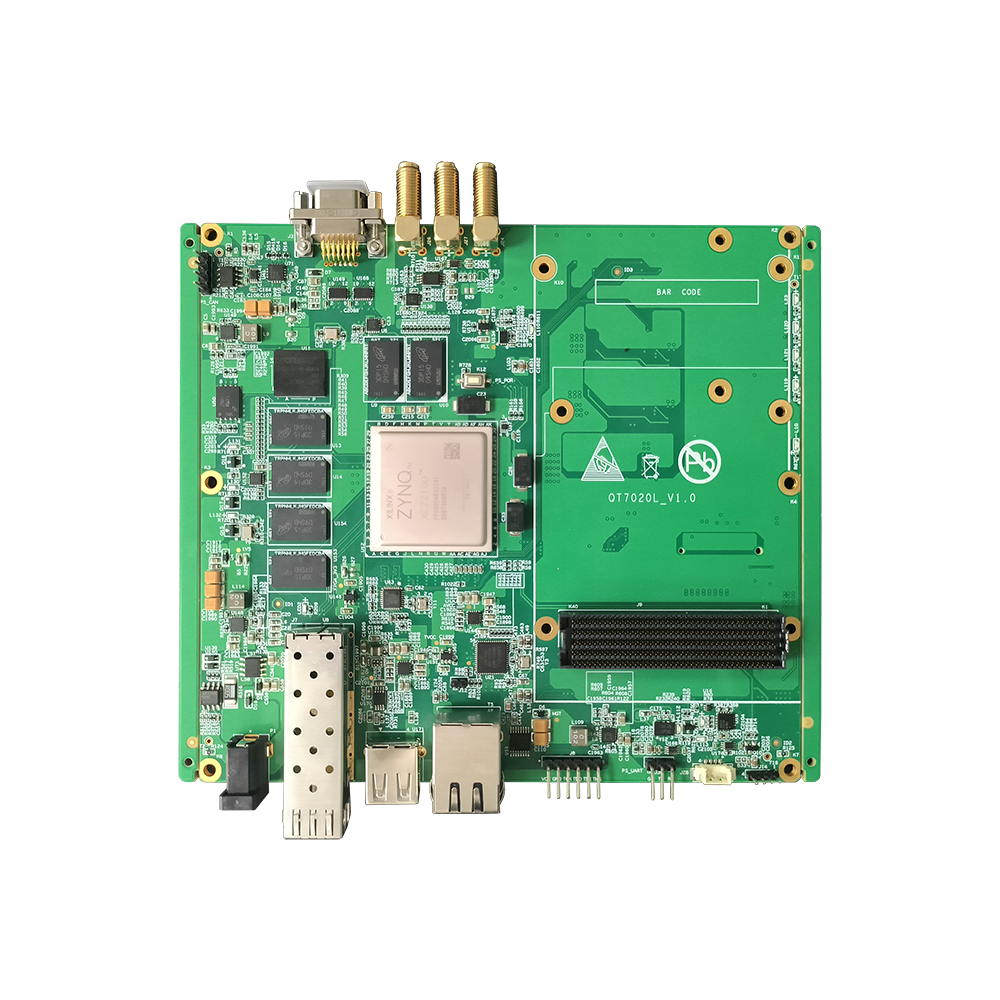

產品簡介
QT7020L板卡是一款高性能計算模塊。主控芯片采用Xilinx公司Zynq-7系列SoC家族中的XC7Z100-2FFG900I（兼容XC7Z045-2FFG900和XC7Z035-2FFG900）。其內含ARM公司的Cortex-A9MPCore處理器系統與Xilinx的Kintex-7系列FPGA。板載6片16bit;的DDR3SDRAM和1片eMMC，一個6PinJTAG口，一路4Pin的CAN接口，一個支持13路GPIO的J30J連接器，1個RJ45千兆網口、1個USB2.0、MicroSD等外設接口，1個SMA形式的GPIO接口（其中一個可以支持GPS信號接入以提取PPS信號），另外還支持一路M.2SSD接口，SFP+光纖接口以及FMC擴展接口。
QT7020L板卡提供一個HPC連接器作為標準FMC接口，該連接器符合ANSI/VITA57.1標準，可以根據應用需求靈活地選擇FMC子卡，比如ADC子卡、DAC子卡以及光纖子卡等。此外，FMC接口的電氣與機械設計依據FMC標準，可適配HPC和LPC接口的子板，能夠滿足用戶適配多種子卡的使用需求。

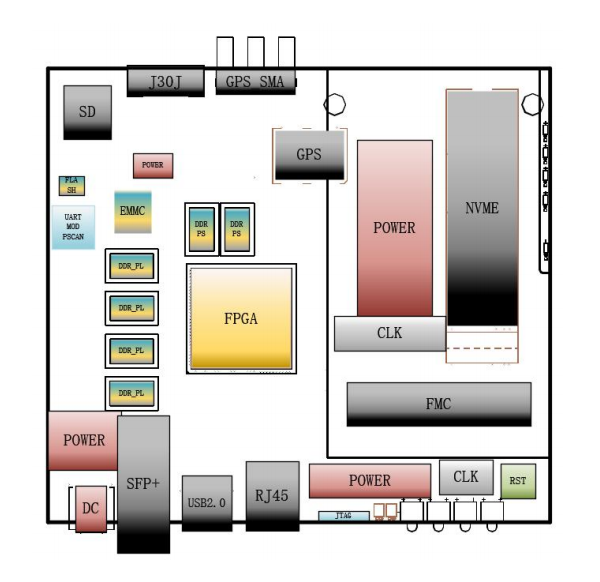

系統框圖
技術規格
——主控芯片
XC7Z100-2FFG900I（兼容XC7Z045-2FFG900和XC7Z035-2FFG900）；
——無線
預留可支持WIFI/BlueTooth 的雙模無線收發模塊；
——存儲器
1)板載4片512MB16bit1866的DDR3SDRAM（PS部分3顆，PL部分3顆，單顆最大容量可達1GB）；
2)板載一個256Mb的SPIFlash用于加載程序；
3)配有一個8GB的eMMC，用于存儲配置等參數；
——通信和網絡
1)支持一路UART口連接計算機串口通信；
2)支持從SD卡或者eMMC加載系統；
3)一個標準RJ45千兆網口；
4)一個4pin的CAN接口；
——I/O擴展
1)FMC-HPC：
—160個單端或80個差分（34對LA、24對HA和22對HB）用戶自定義引腳；
—高速引腳：支持10個lane；
—VADJ支持1.2~3.3V可調；
—支持IIC；
—支持JTAG；
2)J30J連接器：
—支持13路標準GPIO；
3)SMA連接器：
—支持最多2個SSMC接口；
—其中一路可支持GPS信號輸入以提取PPS信號；
—其他外設接口
1)1個USB2.0接口
2)1個SFP+接口
3)1個M.2接口
——控制&監控
1)多個LED指示燈；
2)溫度和電源監控；
——散熱
1)提供12V風扇散熱接口；
——供電
1)+12V 直流供電；Imax：3A
——溫度范圍
1)工作溫度：商業級0~+55℃；工業級-20℃~+65℃
2)存儲溫度：-40℃~+85℃
應用領域
——軟件無線電
——FPGA信號處理
——雷達圖像處理
——衛星通信系統
——激光雷達測距
——基帶通信接收
——多通道數字接收
軟件支持
——支持DDR3接口IP的例程
——支持Windows/Linux驅動
——FMC+/FMC支持高速ADC、DAC和光纖等子卡，并提供相應軟件代碼
主要性能與指標
——標準產品：完全符合規范的標準FMCHPC接口定義，可以適配幾乎所有類型的FMC子板；
——客戶自主度高：根據需要，主芯片可靈活選擇；
——GPIO管腳數量多，形式多樣；
——存儲容量大，種類多；
---MT41K256M16TW-107，6顆，512MBDDR3SDRAM（單顆支持容量最大1GB）
---MT25QU256ABA1EW9-0SIT，1顆，256MbSPIFLASH存儲器
---MTFC8GACAAAM-4MIT，1顆，8GBe-MMC存儲器
——預留RF射頻輸入，以提取PPS信號，可滿足時間戳的需求；
——多種加載程序模式可選；
——外設接口多，支持多種標準外設接口支持JTAG口、UART串口、RJ45千兆網口、USB2.0、SD、HDMI等外設接口，支持M.2SSD接口，SFP光纖接口以及FMC擴展接口；
——環境適應廣：商業級和工業級；
——+12V直流單電源供電；
