產品簡介

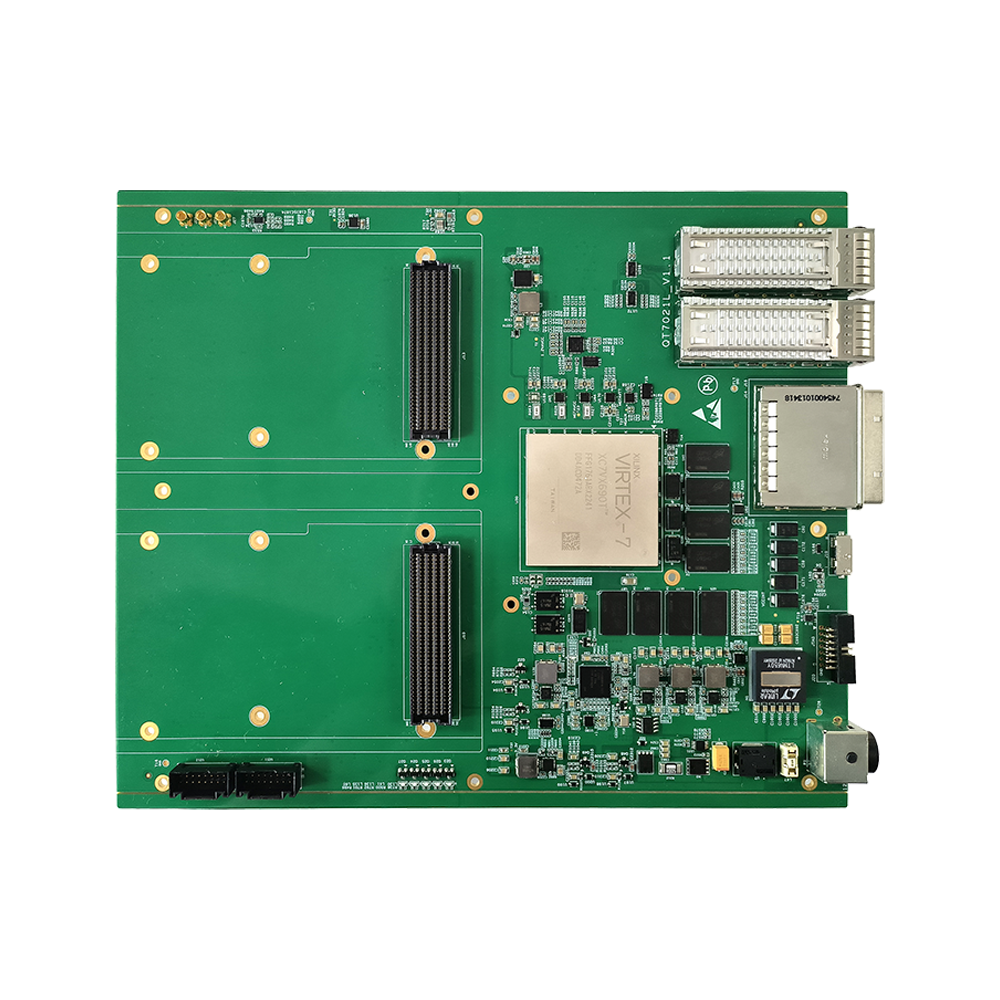

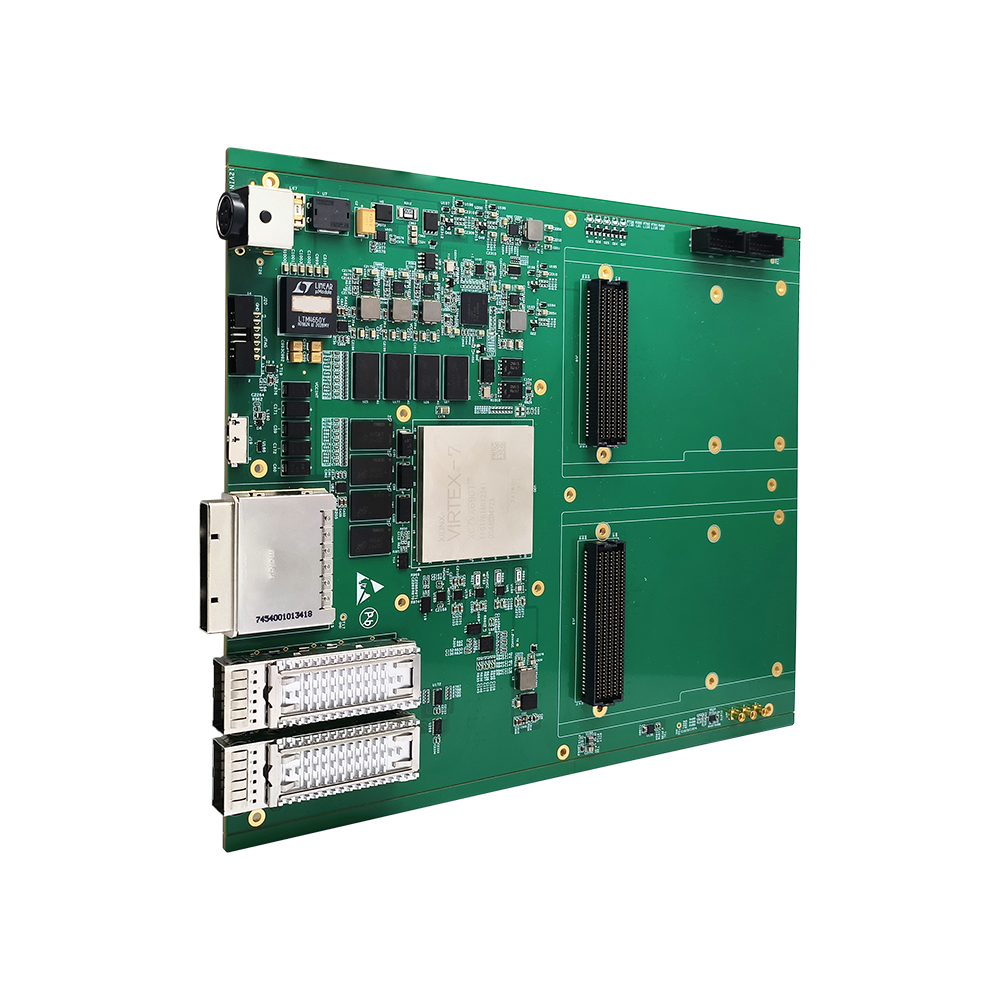

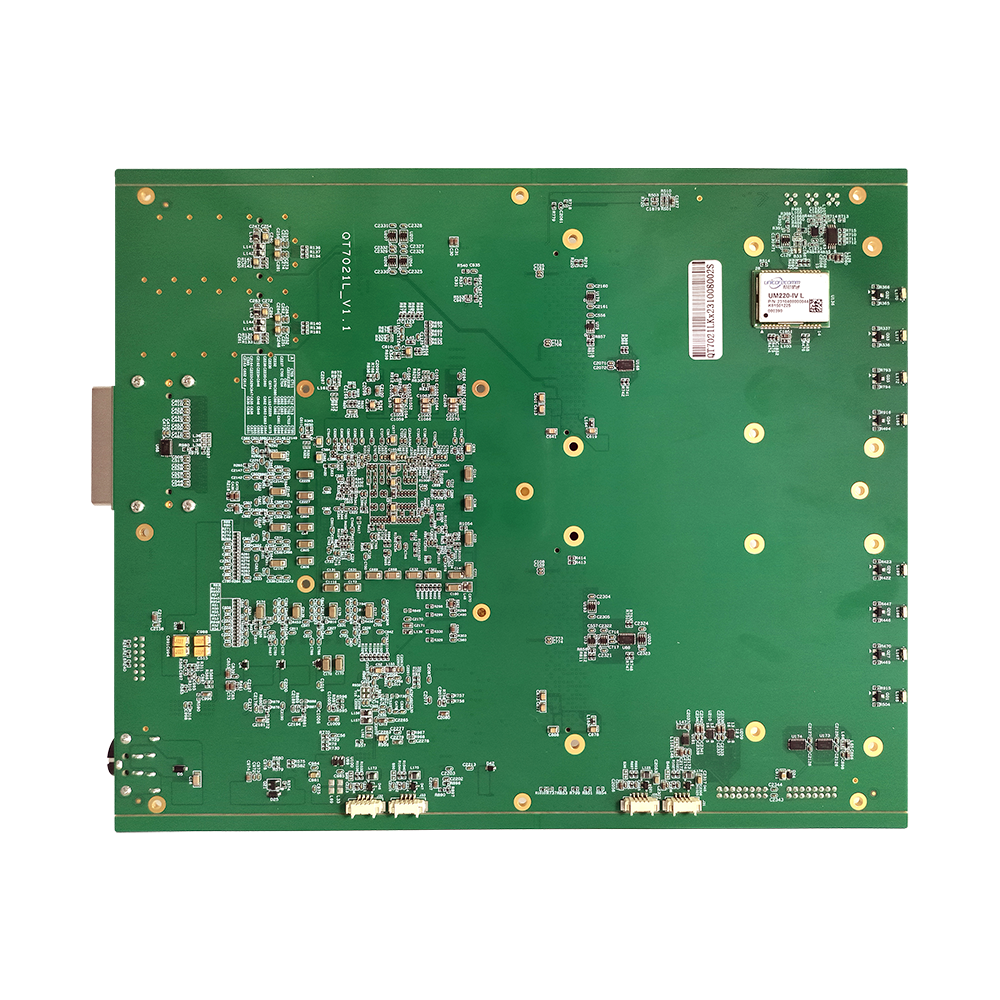

QT7021L 板卡是一款高性能載板。主控芯片為1 顆Xilinx 公司Virtex-7 系列家族中的XC7V690T-2FFG1761I，XC7VX690T-2FFG1761I 搭配2 組4 顆16bit/512Mb 的DDR3-1866 SDRAM，還搭配了1 顆256Mb 的SPI Flash，硬件預留1 顆SPI Flash 作為存儲；板卡還支持其他各種豐富的接口，一個UART 接口，1 個2*7 官方標準的JTAG 接口，2 個QSFP+的光纖口，1 個13 路3.3V標準GPIO 接口，1 個MMCX 形式的GPIO，1 個MMCX 形式的GPS 天線接口，1 個MMCX 形式的1PPS 輸出接口和1 個Micro-B 形式的USB3.0。還有一個高速擴展口，可以支持PCIe 3.0x8 的信號擴展。
QT7021L 板卡還提供2 個400Pin（40*10）的HPC 連接器（ASP-134486-01）作為標準FMC接口，該連接器符ANSI/VITA 57.1 標準，每路可提供84 對高速差分線（含4 對差分時鐘線）、10 組共20 對超高速DP 差分對及2 對超高速差分時鐘線。客戶可以根據應用需求靈活地匹配各種FMC 子卡，比如ADC 子卡、DAC 子卡以及光纖子卡等。

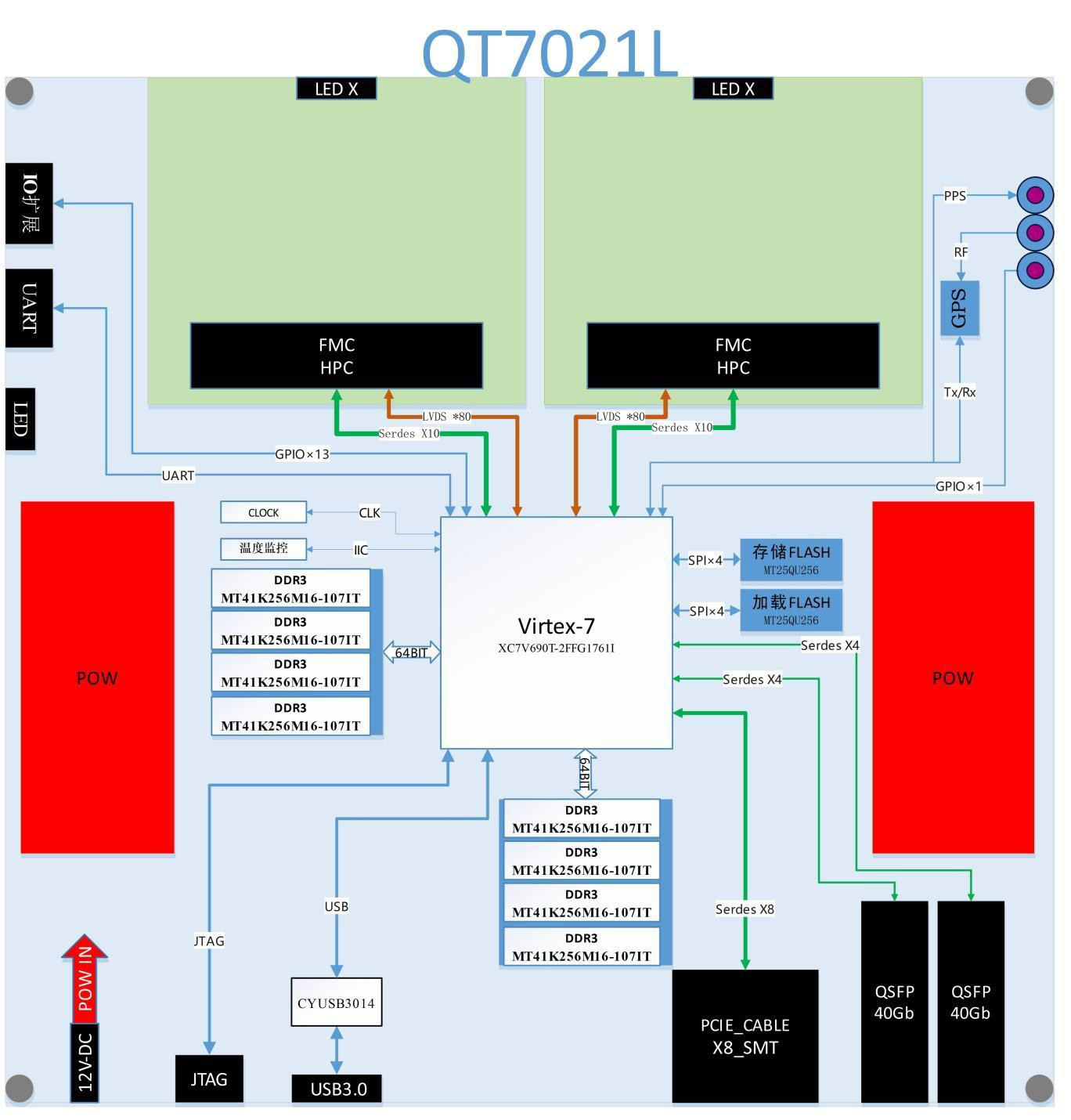

系統框架
技術規格
——主控芯片：
XC7VX690T-2FFG1761I
——存儲器：
1) XC7VX690T 搭配2 組每組4 顆16bit /512MB 的DDR3-1866 的SDRAM，還搭配了1 顆256Mb 的加載程序用的SPI Flash，硬件預留1 顆SPI Flash 作為存儲；
2) 支持SPI Flash 加載程序；
3) 支持EEPROM 存儲信息；
——通信和網絡：
1) 支持UART 串口通信；
2) 支持2*7 排針形式的JTAG 調試口；
3) 支持SPI 和IIC；
4) 支持選擇SPI/JTAG 模式配置加載程序；
——外設接口：
1) 2 個QSFP+接口；
——I/O 擴展：
1) 2 個全功能的HPC 形式的FMC 擴展連接器；
—160 個單端或80 個差分（34 對LA、24 對HA 和22 對HB）用戶自定義引腳；
—高速引腳：支持10 個lane；
—支持JTAG；
2) 1 個IO 連接器：
—支持13 路標準GPIO；
3) 3 個MMCX 形式連接器：
—1 個MMCX 形式的GPIO；
—1 個MMCX 形式的GPS 天線接口；
—1 個MMCX 形式的1PPS 輸出接口；
4) 1 個iPass 高速擴展口：
—能支持PCIe3.0 x8；
——控制&監控：
1) 多個LED 指示燈；
2) 溫度和功耗監控；
——散熱：
1) 提供12V 風扇散熱；
2) 風扇轉速可控；
——供電：
1) 標配12V 直流電源模塊；
——工作溫度范圍：
1) 商業級0 ~ +55℃；
2) 工業級-20℃~ +65℃。
——物理特性：
1) 尺寸：190mm x 240mm
2) 重量：約405g
應用領域
——軟件無線電
——FPGA信號處理
——雷達圖像處理
——衛星通信系統
——圖象與視頻處理
——基帶通信接收
——多通道數字接收
軟件支持
——支持 DDR3 接口 IP 的例程
——支持 Windows/Linux 驅動
——FMC 支持高速 ADC、DAC 和光纖等子卡，并提供相應軟件代碼
