簡介

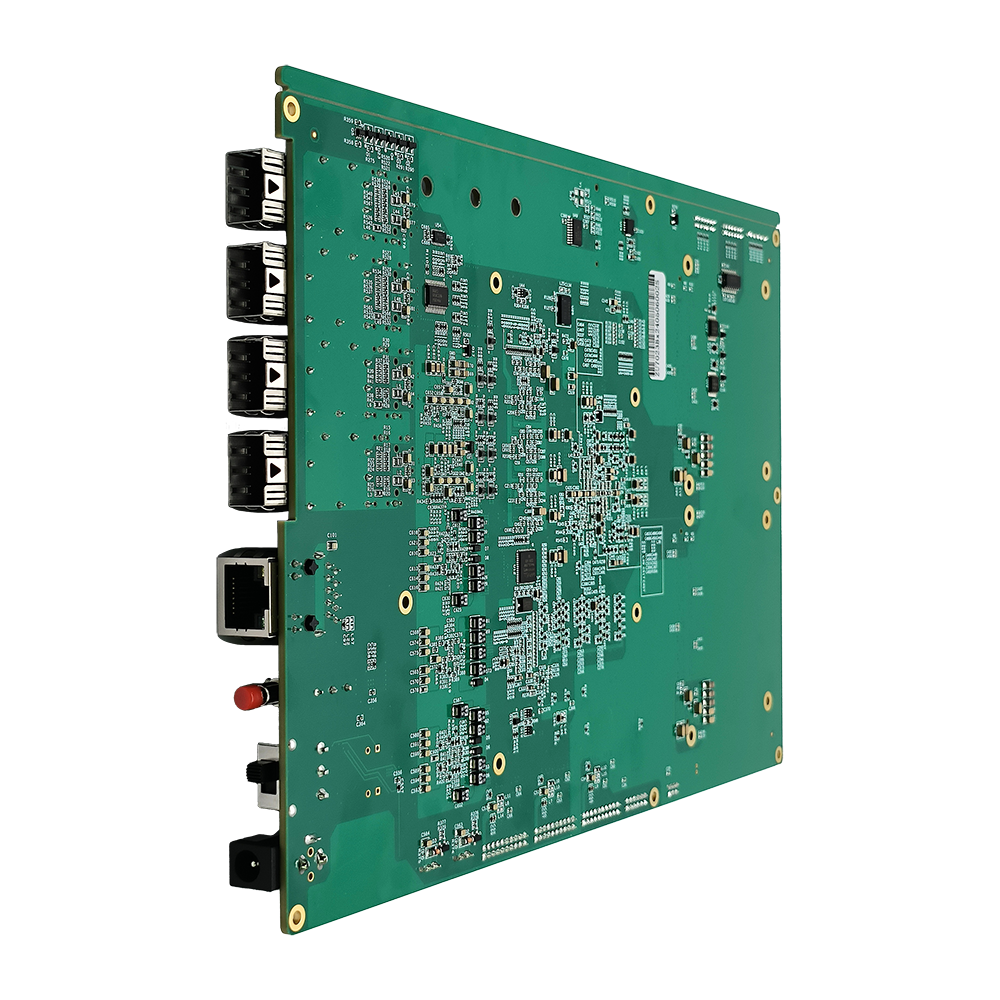

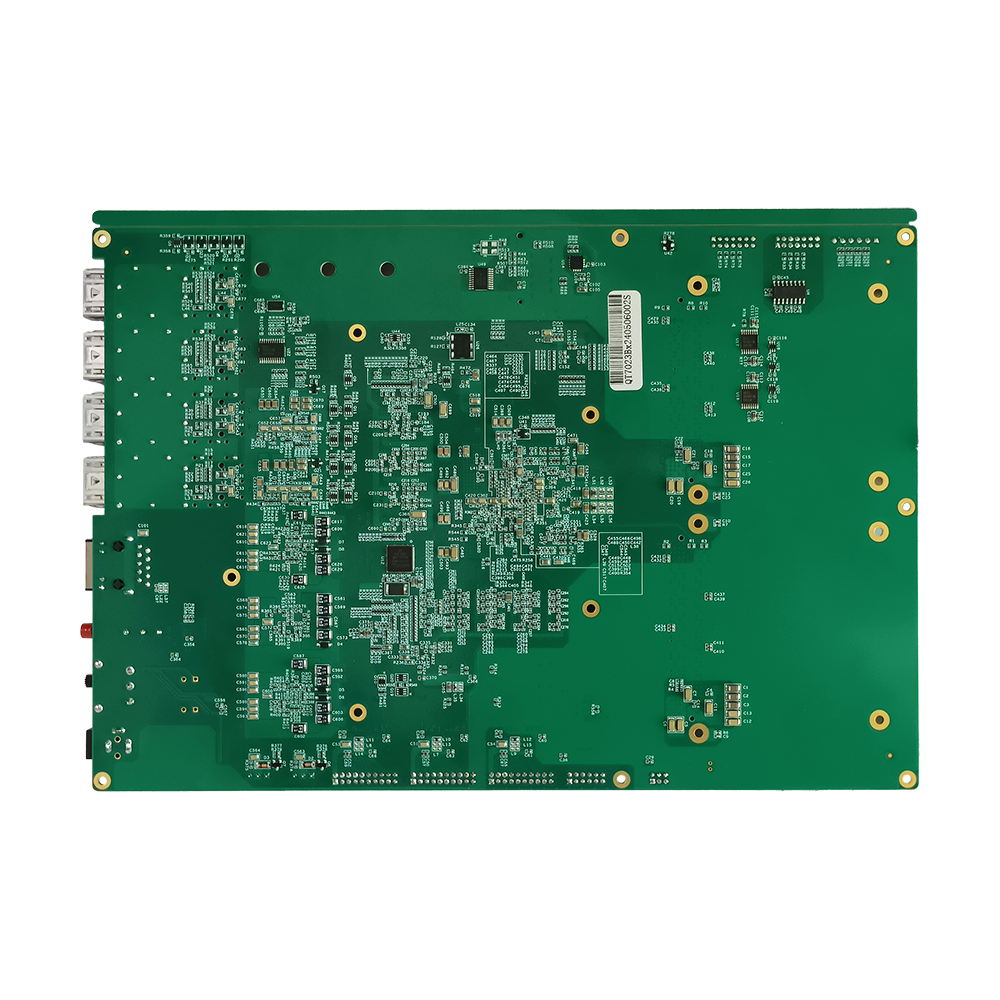

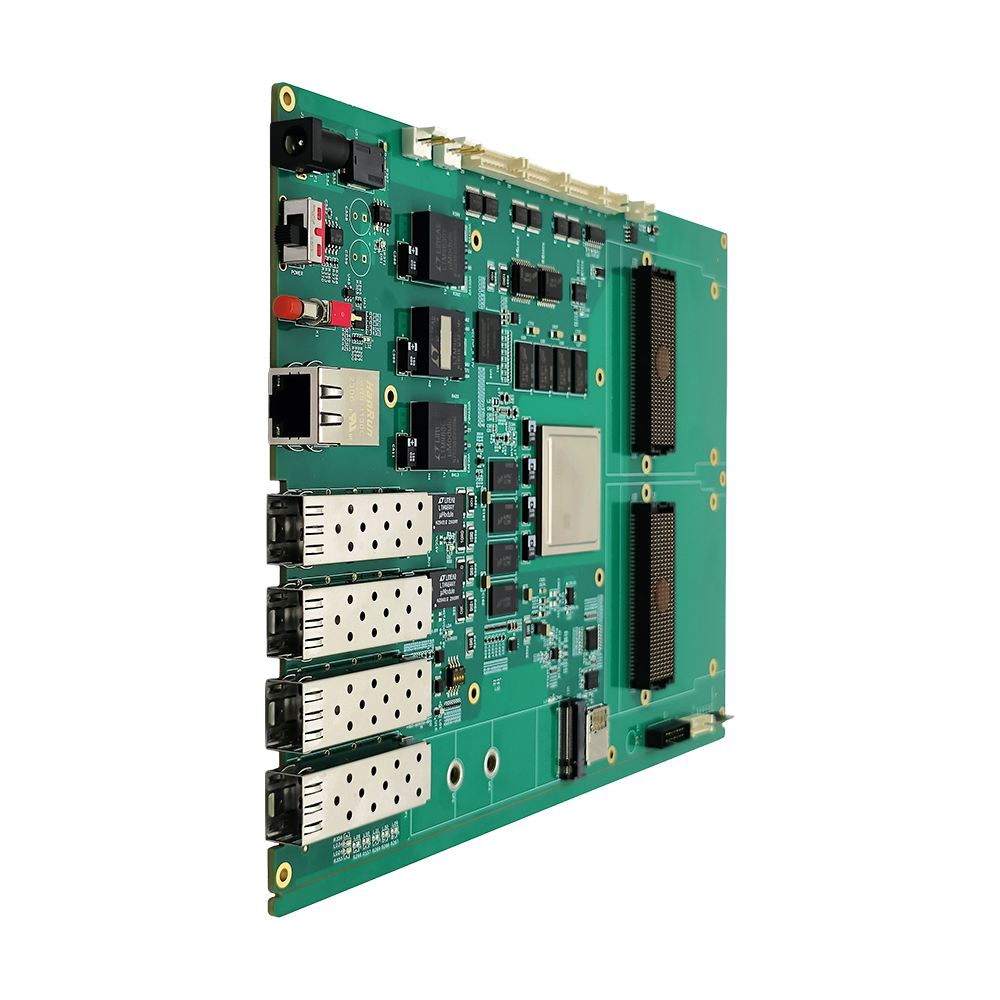

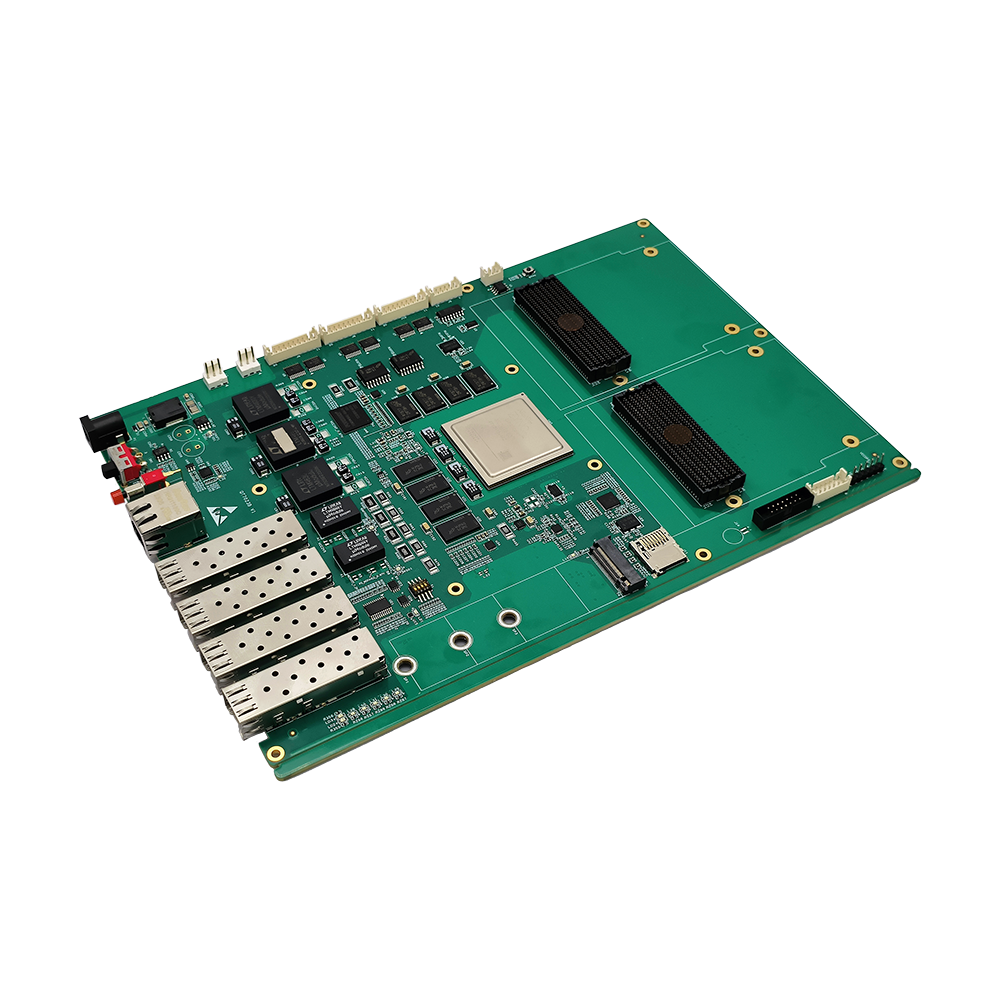

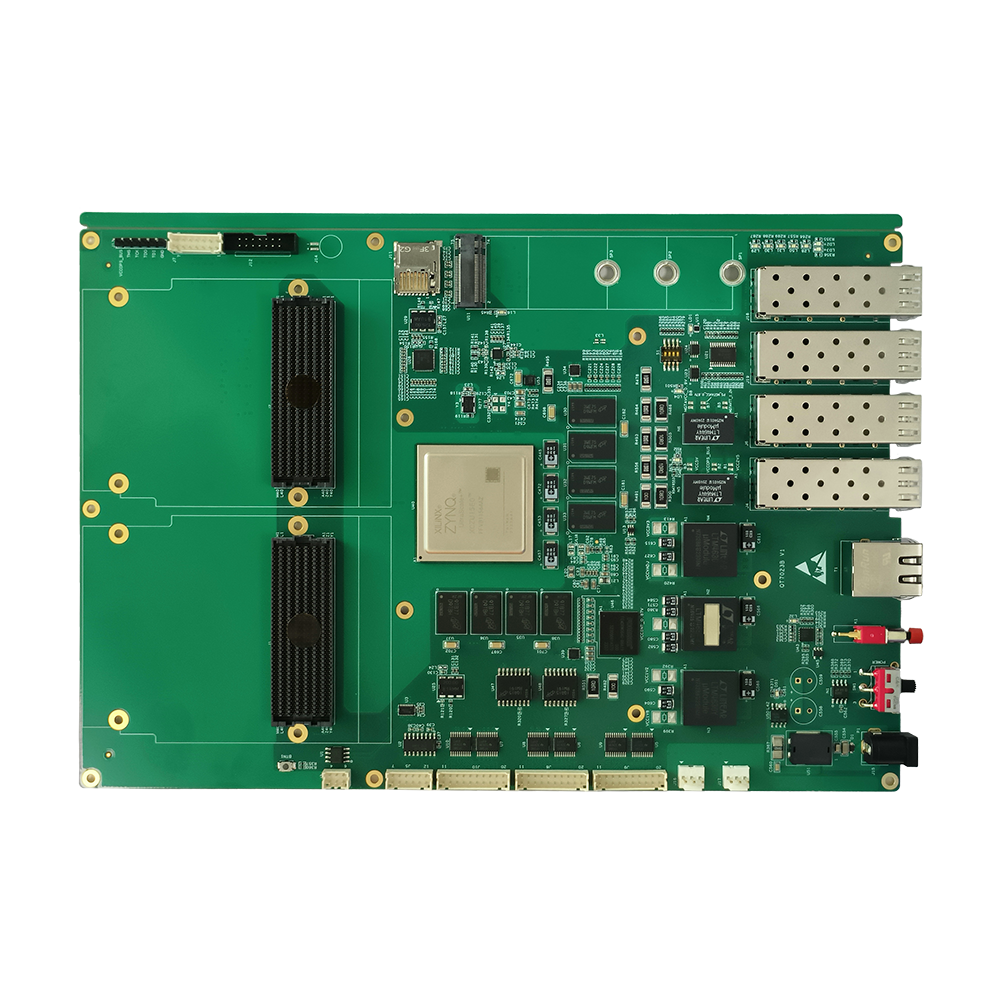

QT7023B是一款基于XCZU15EG的高性能雙FMC+載板，選用 Xilinx Zynq UltraScale+ MPSoC 系列的XCZU15EG-FFVB1156作為主控芯片。其PS端搭配了4顆16位1GB容量的DDR4顆粒，PL端搭配了4顆8位1GB容量的DDR4顆粒，使得板卡緩存總容量達到8GB。PS端還搭配了2顆4bit的QSPI FLASH組配成8bit加載程序。與此同時，板卡不僅支持溫度監控，還通過多顆LED對外指示板卡狀態。

技術規格

• 主控默認為UltraScale+ MPSoC 系列的XCZU15EG-2FFVB1156I；

• PS端搭配4顆16bit/1GB的DDR4顆粒，PL端搭配4顆8bit/1GB的DDR4顆粒；

• PS端搭配2顆512Mb/4bit的QSPI Flash組配成8bit加載程序：

• 板載一個64GB的eMMC芯片；

• 1個支持NVME的M.2接口；

• 多種形式的通訊接口，包括：

1) 3個JTAG接口：

2) 1路千兆網接口；

3) PL 3路RS232和1路RS422接口；

4) PS 1路RS232接口；

• PL對外擴展48路GPIO通道；

• 4個SFP+光纖接口；

• 2個HSPC形式的FMC+擴展連接器；

• PS端擴展一個Micro SD卡接口；

• 板載溫度傳感器芯片；

• 12V獨立電源輸入接口；

• 尺寸：170mm*250mm；

• 工作溫度：商業級0 ~ +55℃；工業級-20℃ ~ +65℃
