簡介

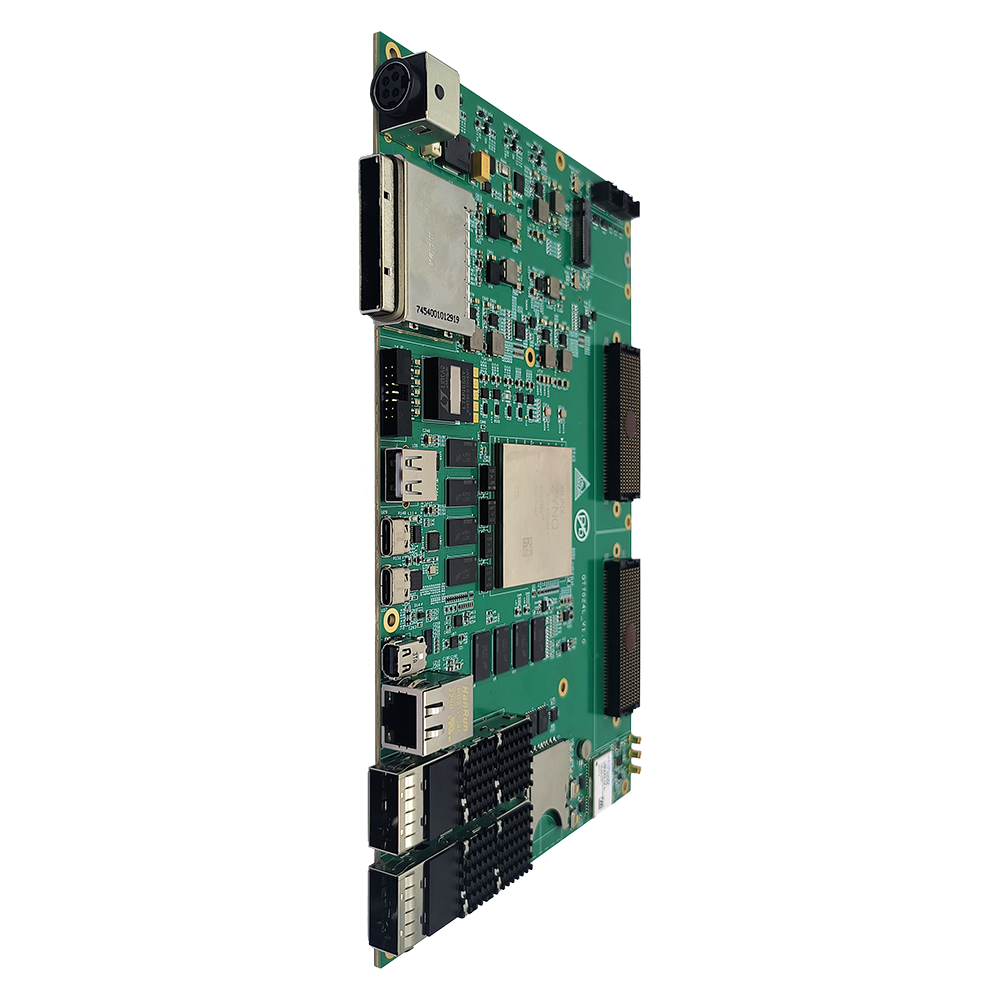

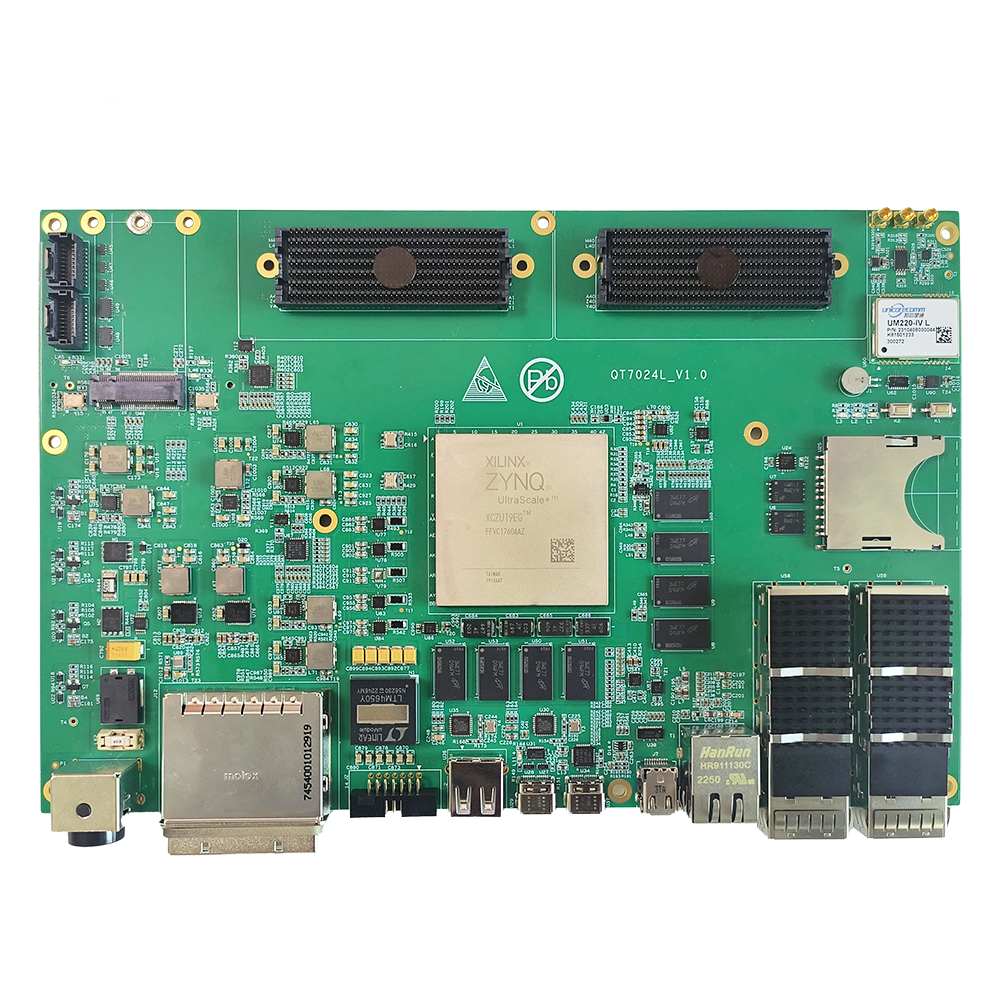

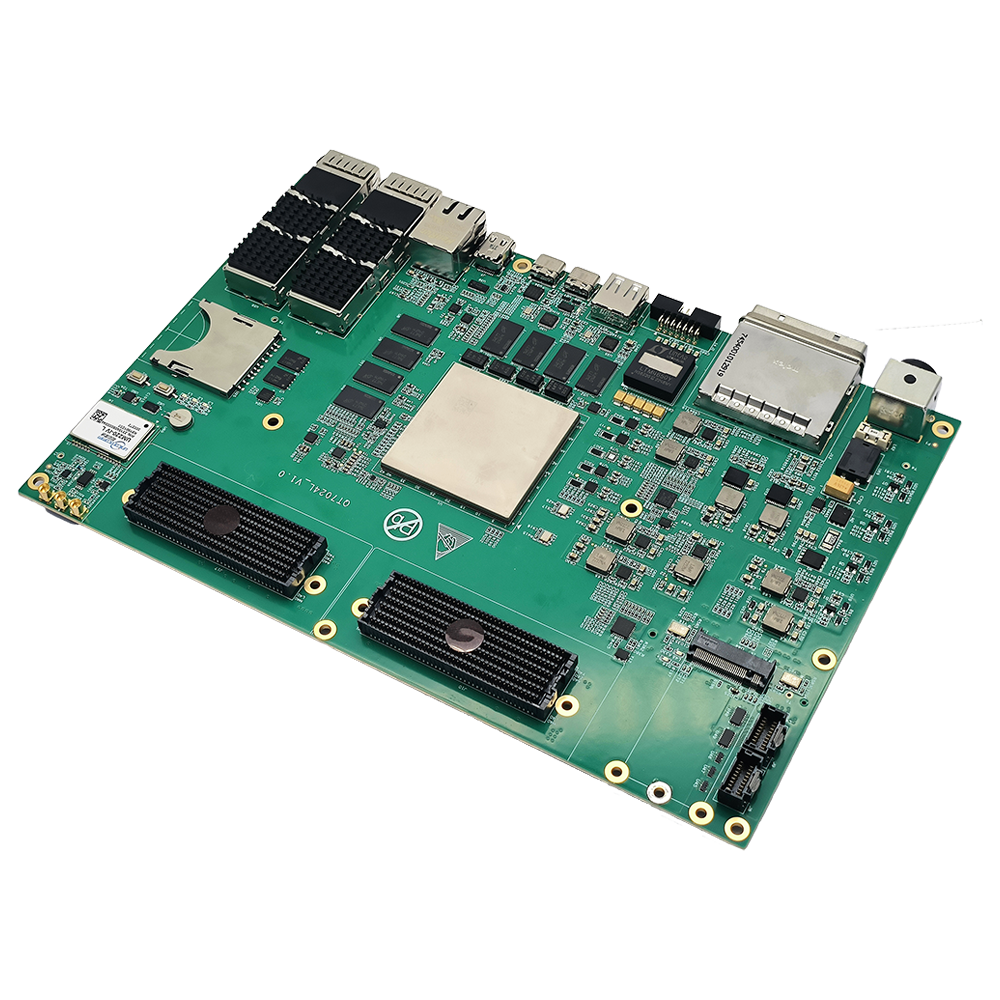

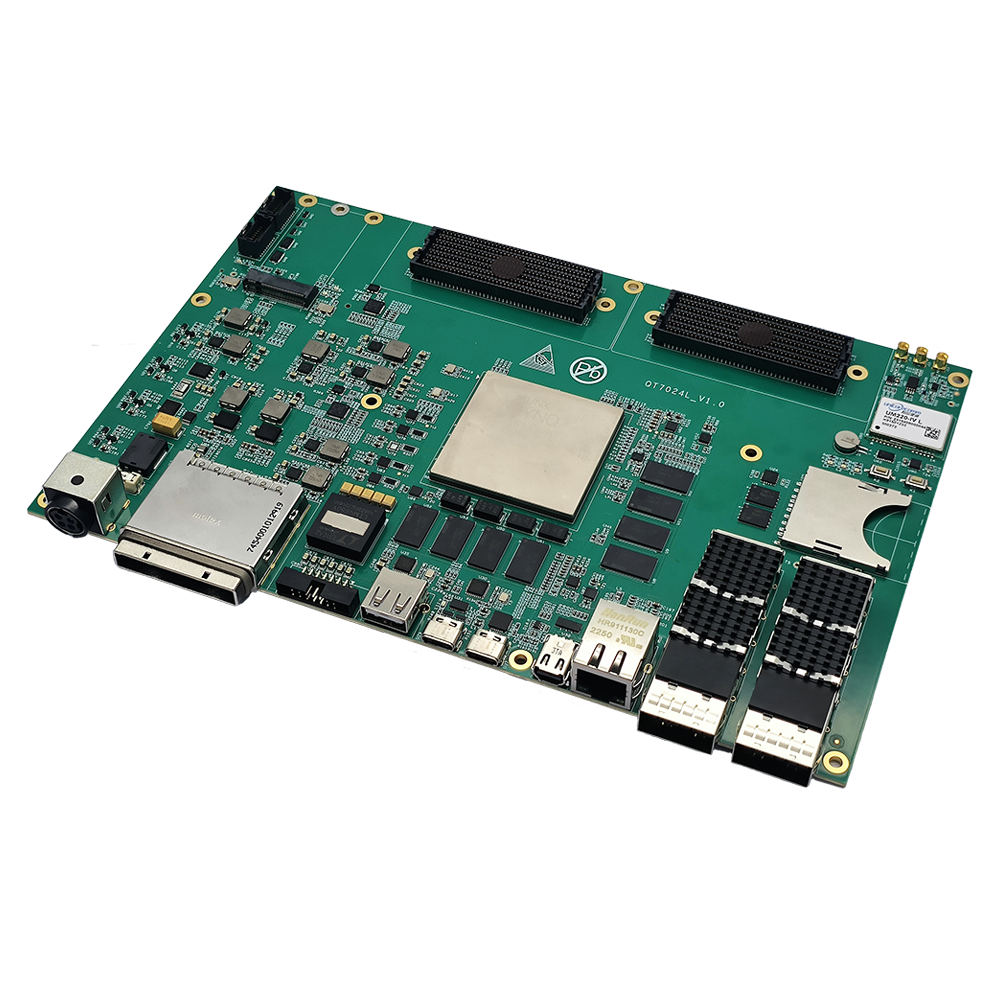

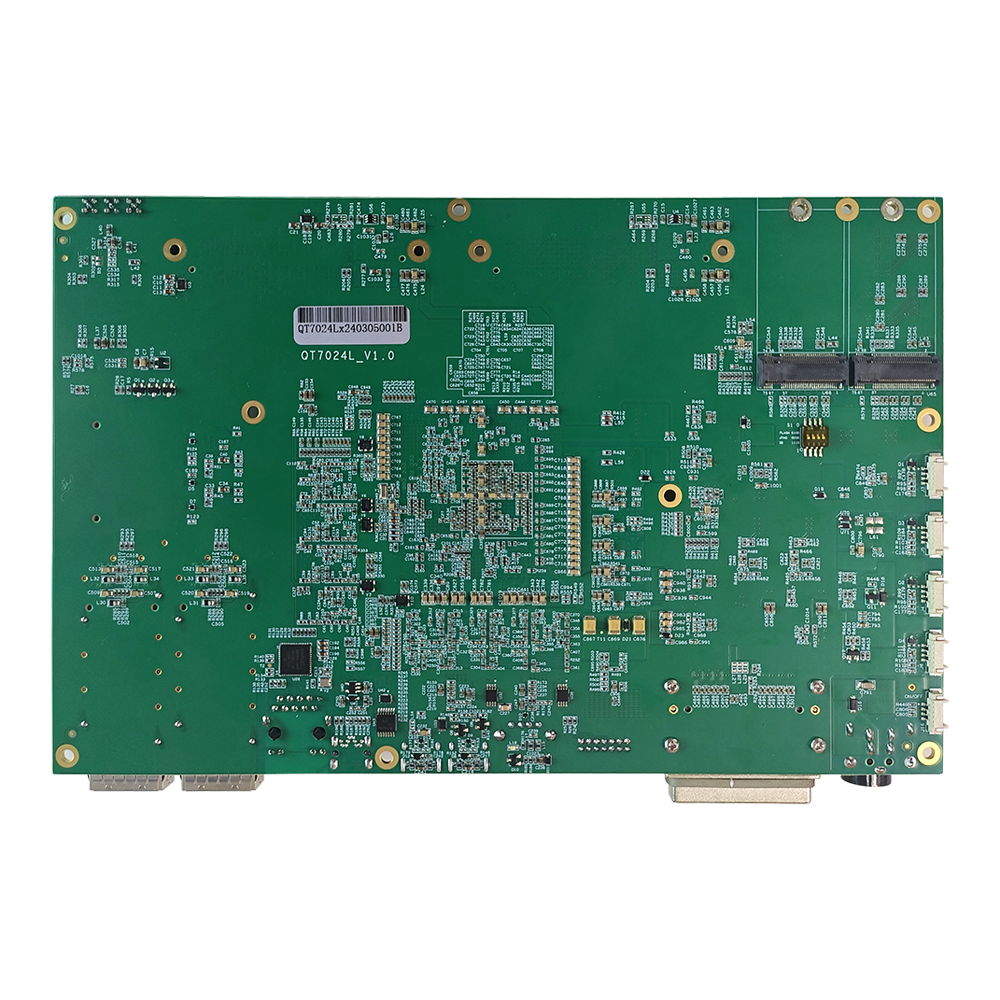

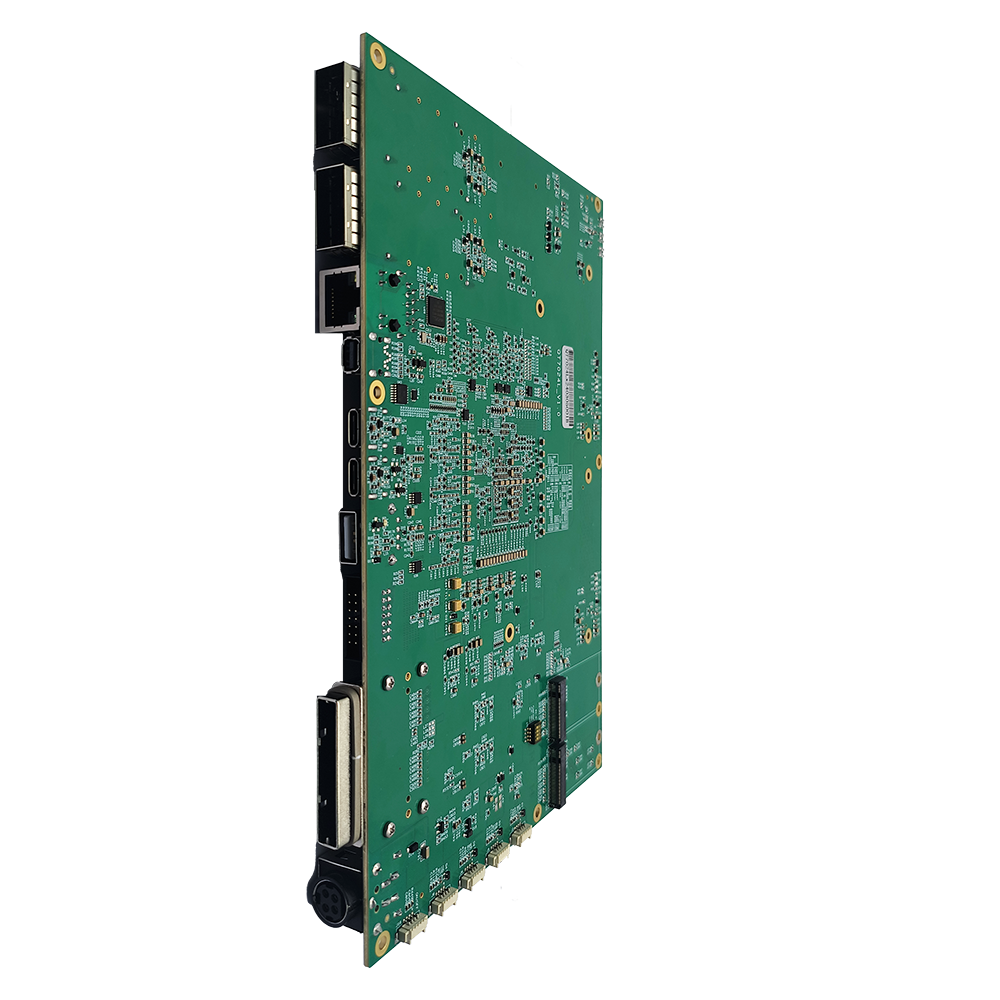

QT7024L板卡是一款高性能的FMC載板。板載2個HSPC形式的FMC+連接器。主控芯片選用了1片Zynq UltraScale+ MPSoC系列家族中的XCZU19EG-FFVC1760芯片。其PS和PL各搭配了1組每組4顆16bit 1GB的DDR4的SDRAM，PS端還搭配了2顆512Mb的SPI Flash。板卡還支持其他豐富的各種接口，比如一個M.2形式SATA接口，兩個M.2形式的NVME接口，一個標準 SD卡槽，一個標準RJ45的千兆網口，一個USB3.0轉UART接口，1個2*7Pin的JTAG下載口，3個MMCX連接器，一個USB3.0接口，一個USB2.0接口，一個Mini DP輸出口。2個QSFP28（ZQSFP+）的光纖口，2個可支持多種GPIO信號的2*10接口。還有一個高速信號擴展口，可以支持x8的PCIe 3.0協議，SRIO或者AURORA協議。

技術規格

l FPGA主芯片可根據需要靈活選擇19EG、17EG或者11EG等FFVC1760封裝的型號；

l 提供2路FMC+標準（VITA 57.4）子卡接口；

l PS和PL各搭配1組每組4顆16bit 1GB的DDR4的SDRAM，PS端還搭配了2顆512Mb的SPI Flash；

l 板載1個M.2形式的SATA存儲接口，長度支持2242/2260/2280/ 22110；

l 板載2個M.2形式的NVME存儲接口，長度支持2242/2260/2280；

l 板載2個2*10對外接口，1個支持6路LVDS信號，1個支持6路PS IO + PL GPIO 3.3V標準的GPIO；

l 板載1個標準 SD接口；

l 支持1個USB3.0轉UART串口通信；

l 支持1個2*7Pin的JTAG調試口；

l 板載1個RJ45千兆網口；

l 1個USB3.0接口；

l 1個USB2.0接口；

l 1個DP接口；

l 支持2個QSFP+的光纖接口；

l 3個MMCX形式的連接器，其中1個為RF信號輸入口，1個為PPS輸出口，一個普通IO口也可作為PPS輸入；

l 板載一個能支持PCIe3.0 x8的高速擴展口；

l 12V直流供電接口；

l 支持風扇轉速控制和溫度檢測功能；

l 通用驅動庫及開發程序包，支持多種操作系統；
