簡介

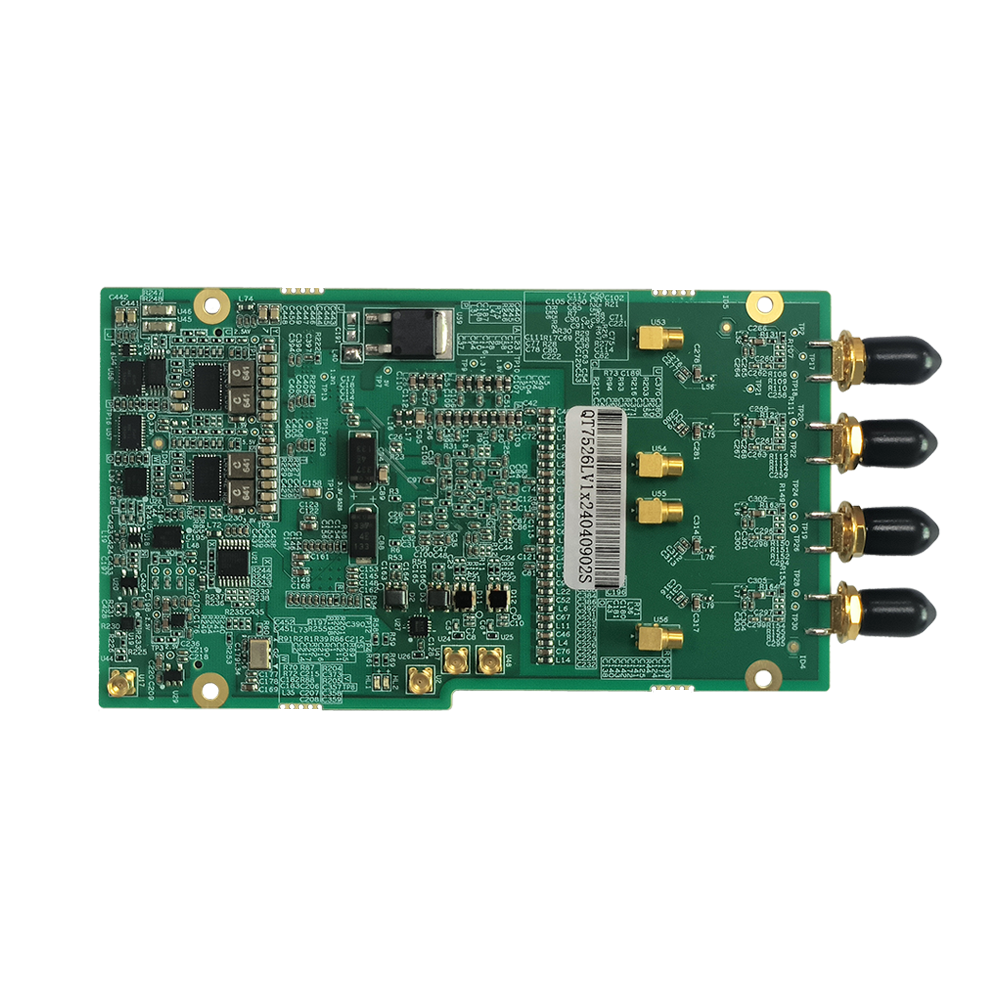

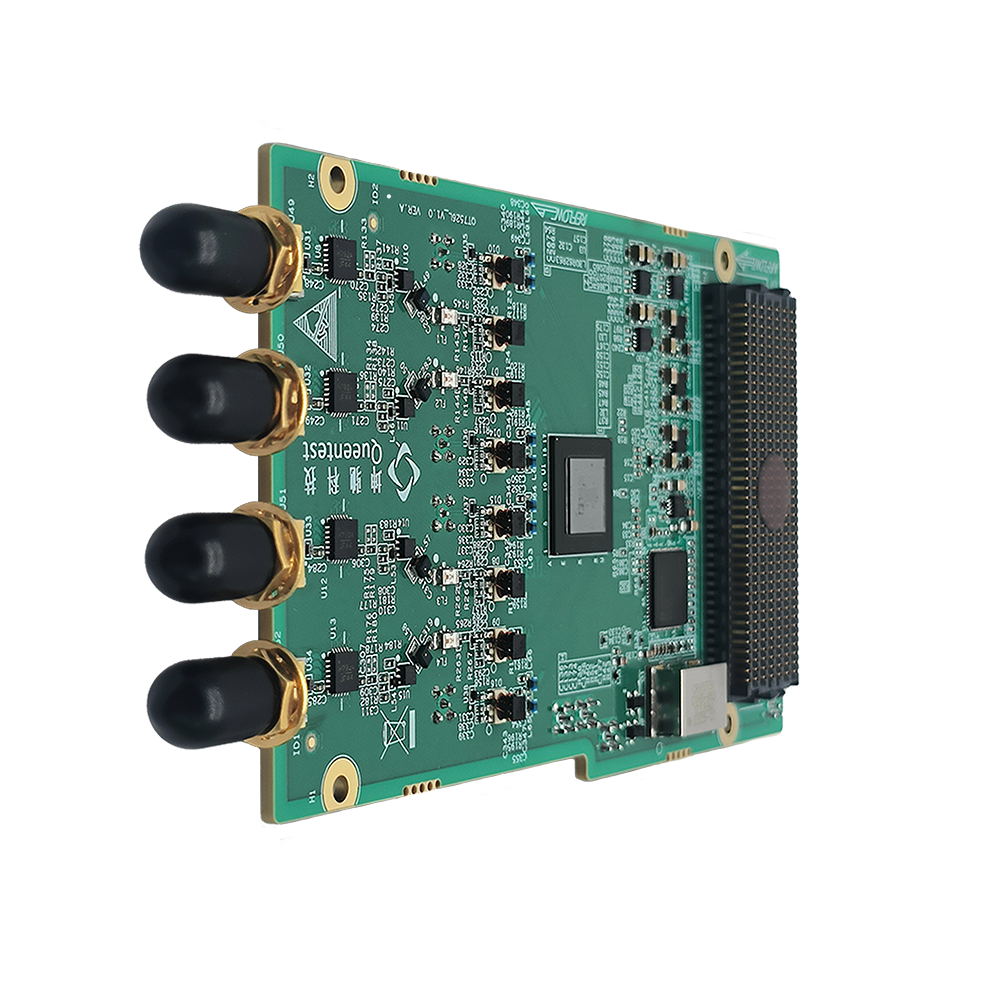

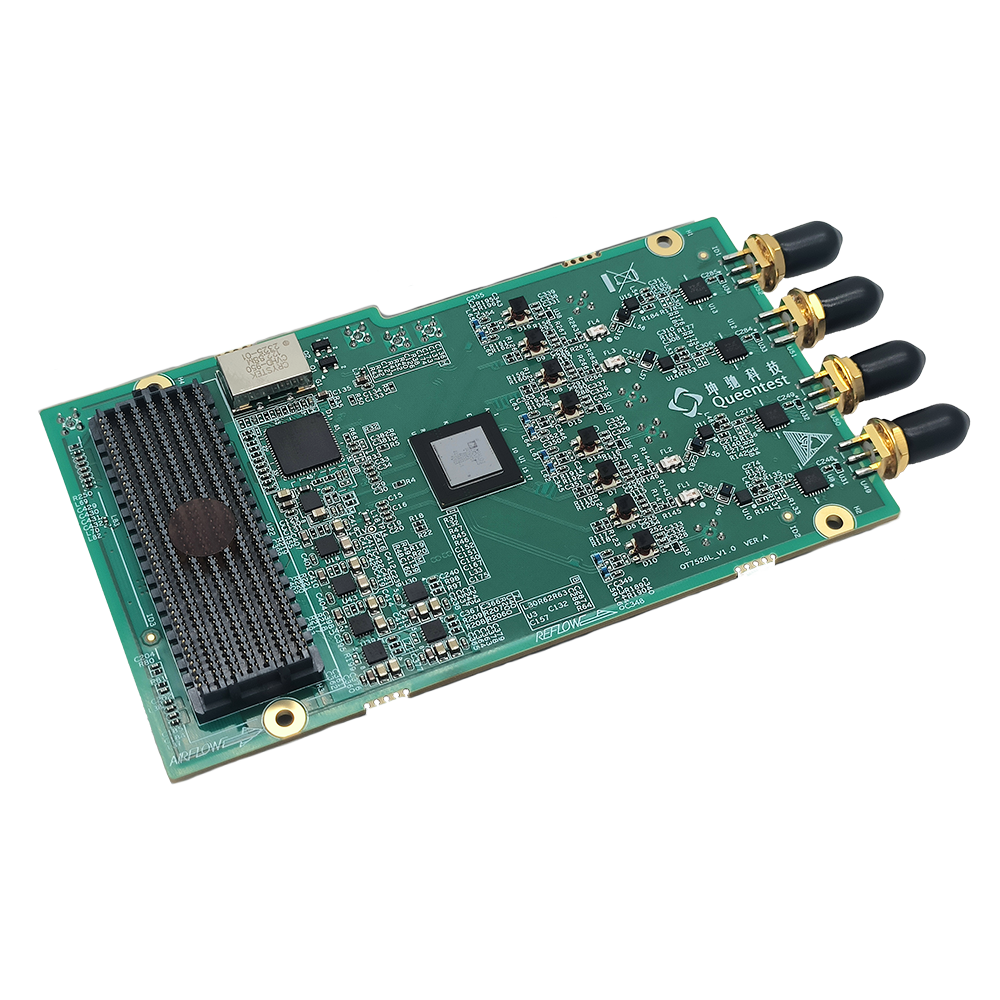

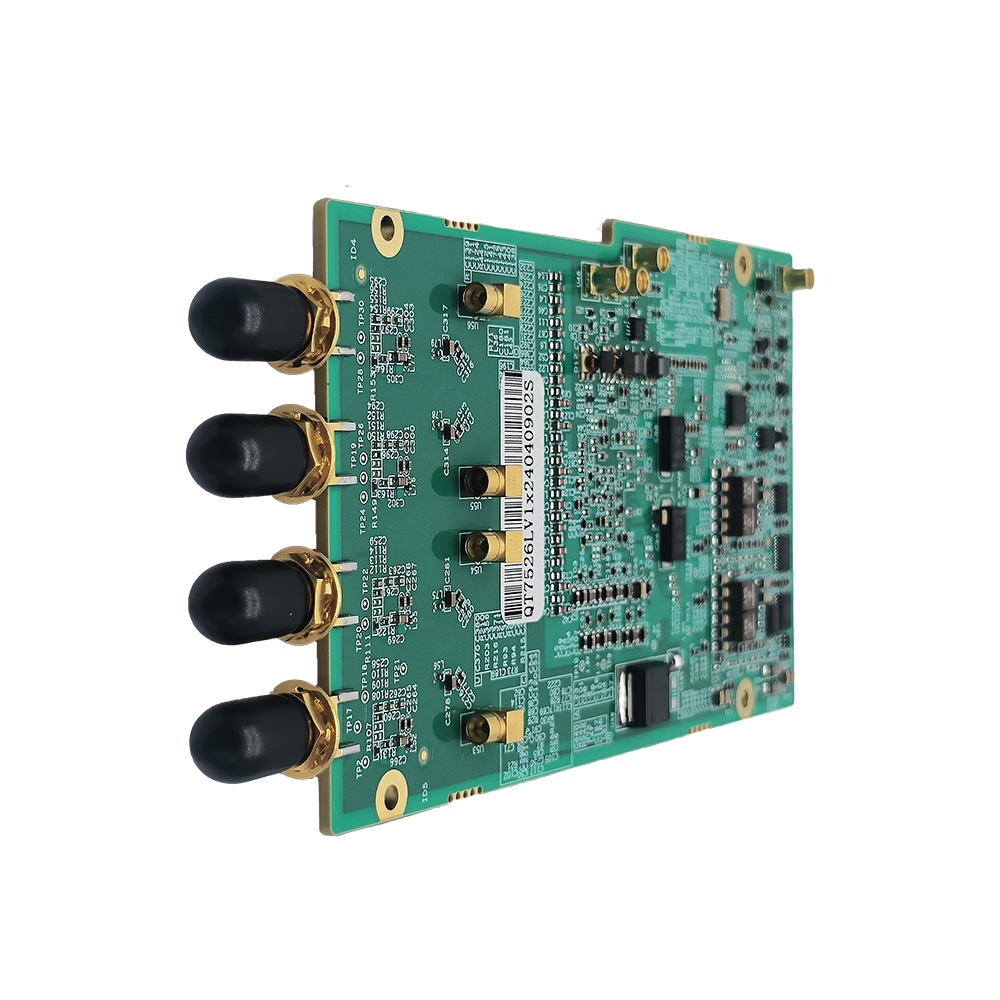

QT7526L是一款基于ADRV9026BBCZ芯片的高集成度射頻收發子卡，提供包含四通道發射器和四通道接收器、集成式頻率合成器以及數字信號處理功能的收發方案。支持時分雙工（TDD）和FDD（頻分雙工）應用，可滿足3G、4G和5G宏系統和大規模多路輸入/輸出（MIMO）基站的應用要求。接收路徑由四個獨立的寬帶寬、直接變頻（零中頻）接收器組成，可在低功耗實現低噪聲運行，具有一流的動態范圍。
技術規格
l 12個射頻同軸連接器，其中4個SMA個為Rx收，4個XSMP為Tx發，1個MMCX為外部觸發輸入，2個MMCX為外部觀測接收通道輸入，1個MMCX為參考時鐘通道；
l 四發射器和四接收器；
l 雙輸入共享觀察接收器；
l 最大接收器帶寬：200 MHz；
l 最大可調諧發射器合成帶寬：450 MHz；
l 最大觀察接收器帶寬：450 MHz；
l 全集成的小數N射頻合成器；
l 全集成的時鐘合成器；
l 適用于射頻 LO 和基帶時鐘的多芯片相位同步；
l JESD204B/C數據路徑接口；
l 調諧范圍：75 MHz 至 6000 MHz；
l 適應范圍：管腳定義完全符合Vita57.4規范，只是長度稍長；
l 散熱方式：風冷；
l 單HSPC連接器；
l 工作溫度：商業級0℃～+55℃ ，工業級-20℃～+65℃；
