產品簡介

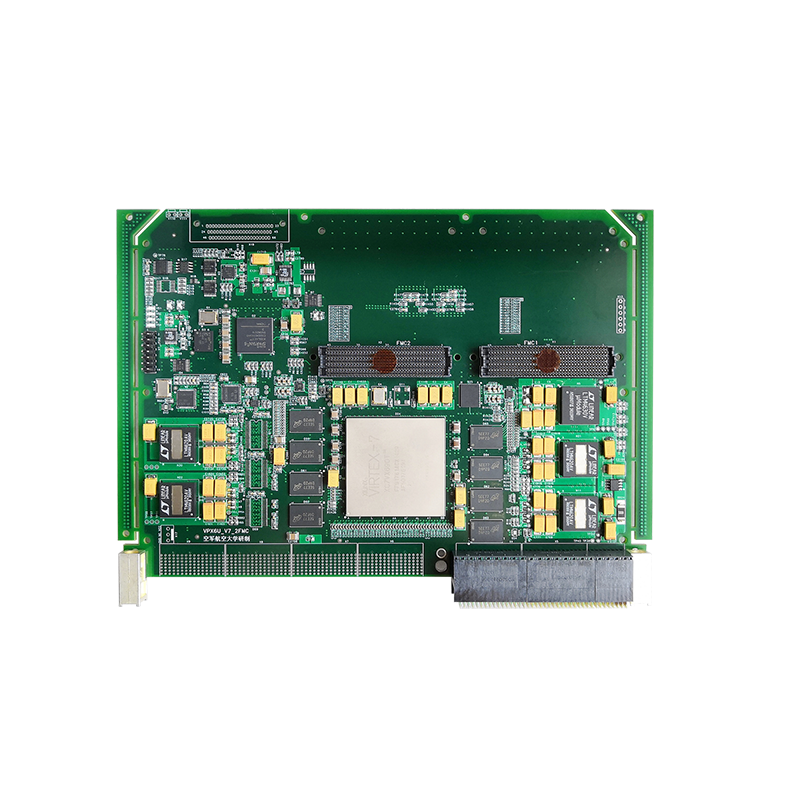

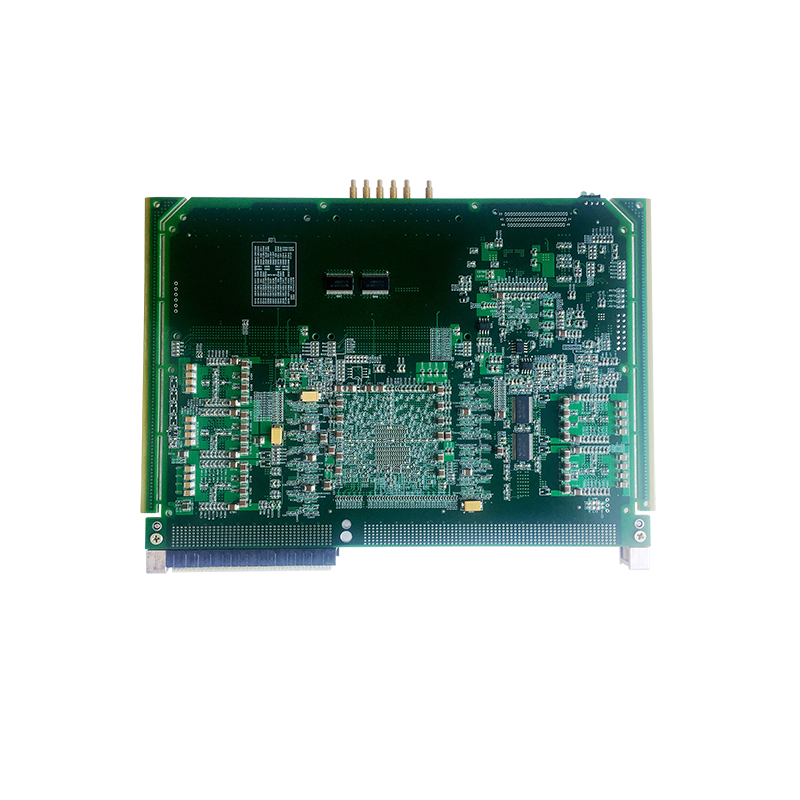

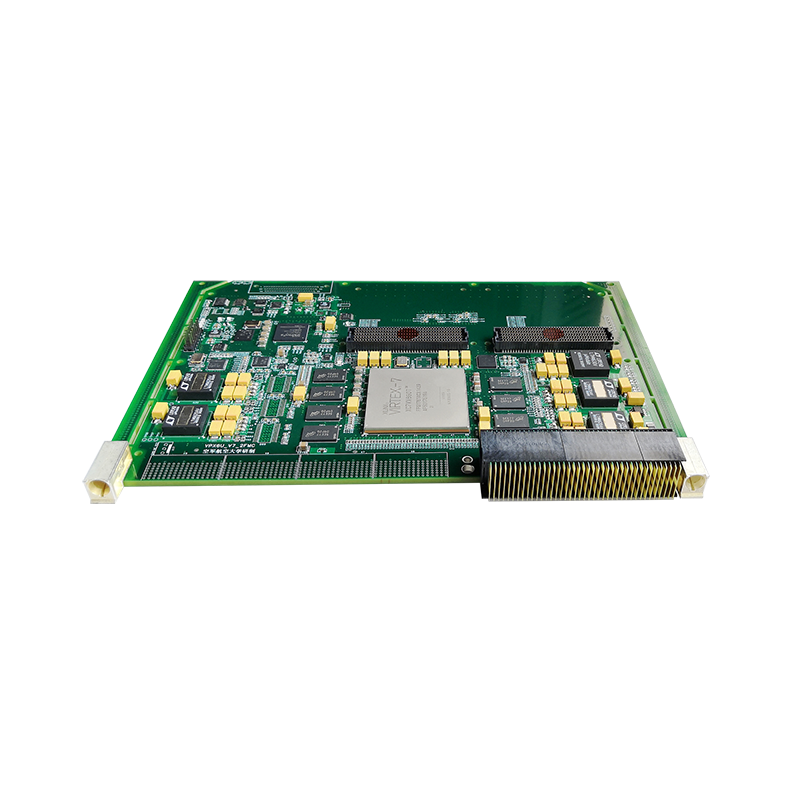

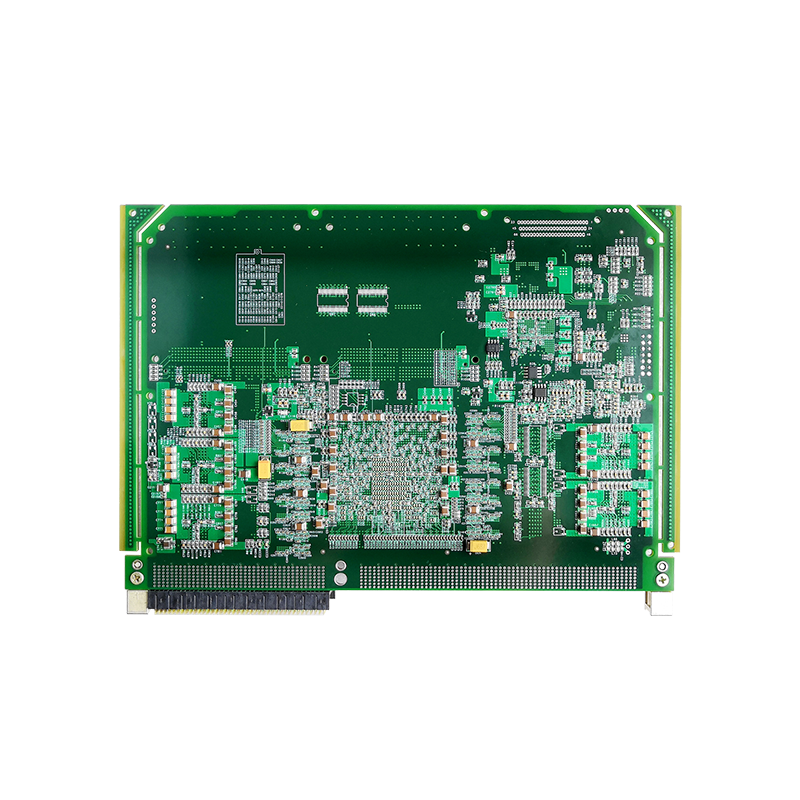

QT7041C基于6U VPX架構，主體芯片采用一片Xilinx FPGA Virtex-7 XC7V690T，并帶雙FMC接口的信號處理板。可對外部傳入的數據處理分析，具 備強大的運算能力。

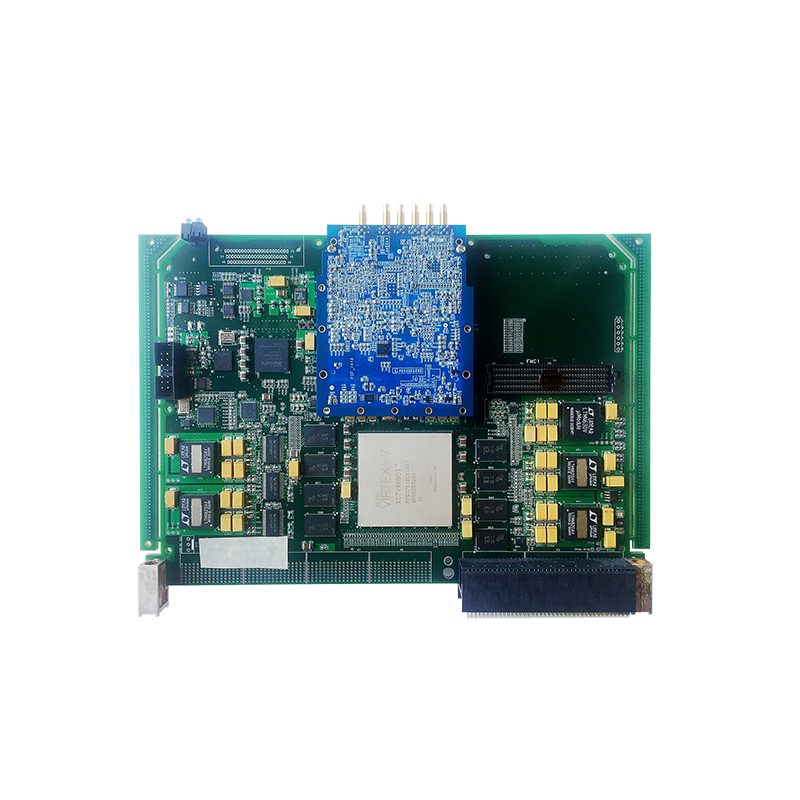

板卡搭載不同的FMC AD/DA子板，可用于軟件無線電系統，基帶信號處理， 無線仿真平臺，高速圖像采集、處理等。支持熱插拔，設計芯片可以滿足工業級要求。

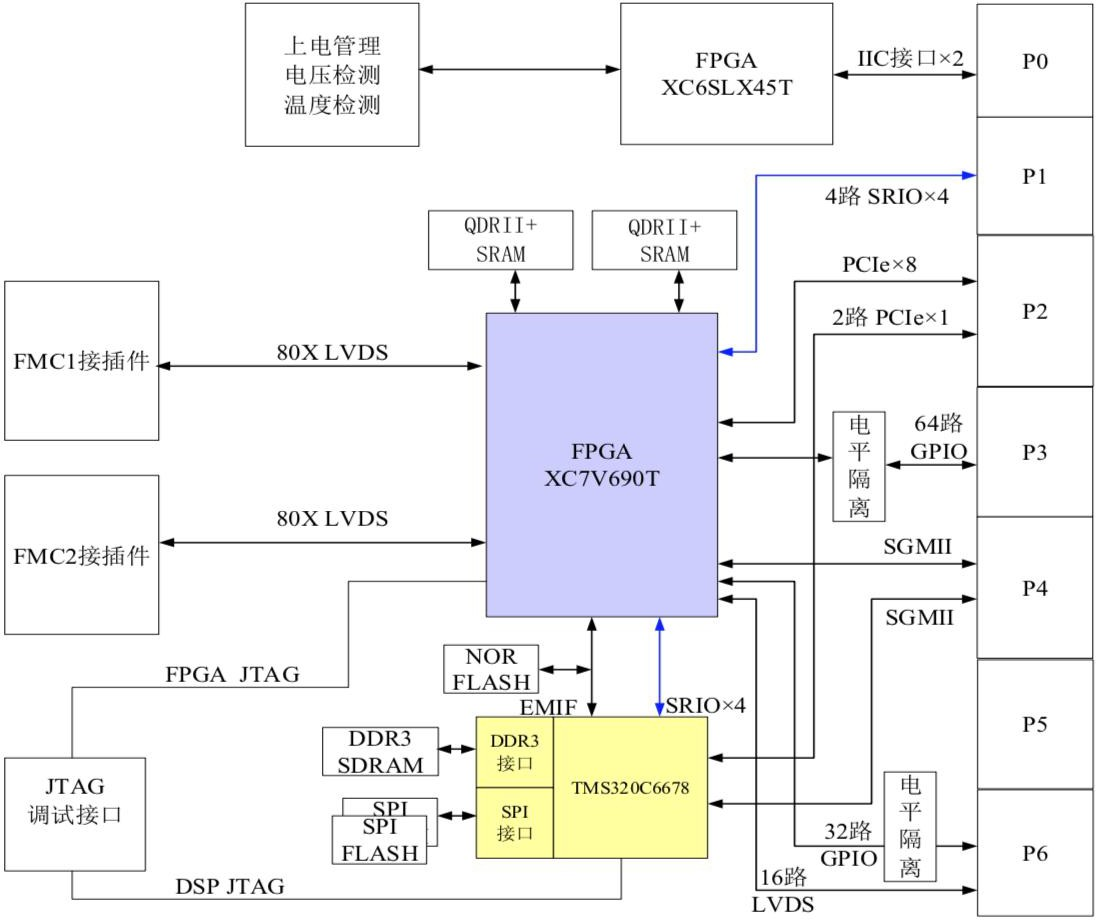

系統框圖
技術規格
——1 片 Xilinx XC7VX690T 芯片作為主處理器，具有豐富的邏輯資源;外掛2 組動態存儲器QDRII+ SRAM,存儲容量72Mb，位寬72bits，存儲速度1000Mb/s；
——集成 2 個 FMC 擴展槽符合 VITA57 標準，應用靈活，可搭載市面上標準的 ADC 或 DAC 子卡，極大的提高了板卡的通用型和擴展性;V7 上引出 80 路 LVDS 信 號至 FMC 子板。
——TMS320C6678 和 XC7VX690T 之間通過 4X SRIO 互聯，實現高速串行通信;
——TMS320C6678 和 XC7VX690T 之間通過 EMIF 互聯，實現并行通信；
——集成 2 個 FMC 擴展槽符合 VITA57 標準，應用靈活，可搭載市面上標準的 ADC 或 DAC 子卡，極大的提高了板卡的通用型和擴展性;V7 上引出 80 路 LVDS 信 號至 FMC 子板。
應用領域
——軟件無線電系統
——雷達信號處理
——高帶寬信號采集
——高速圖像處理
——VPX的嵌入式數據平臺
——電子對抗、電子戰等
客戶價值
——通過快速PCIe總線實時傳輸采集數據
——高性價比
——縮短開發周期
——豐富的接口與FPGA資源
——易于二次開發
