簡介

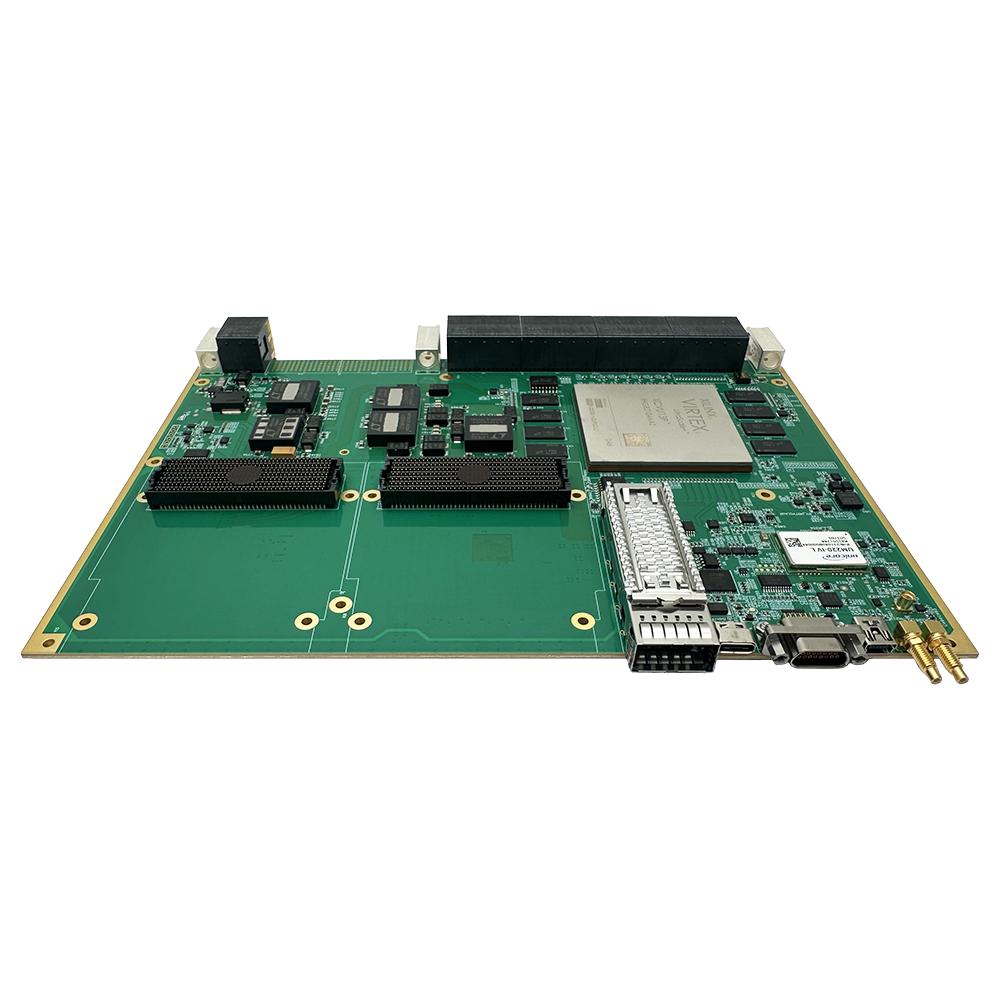

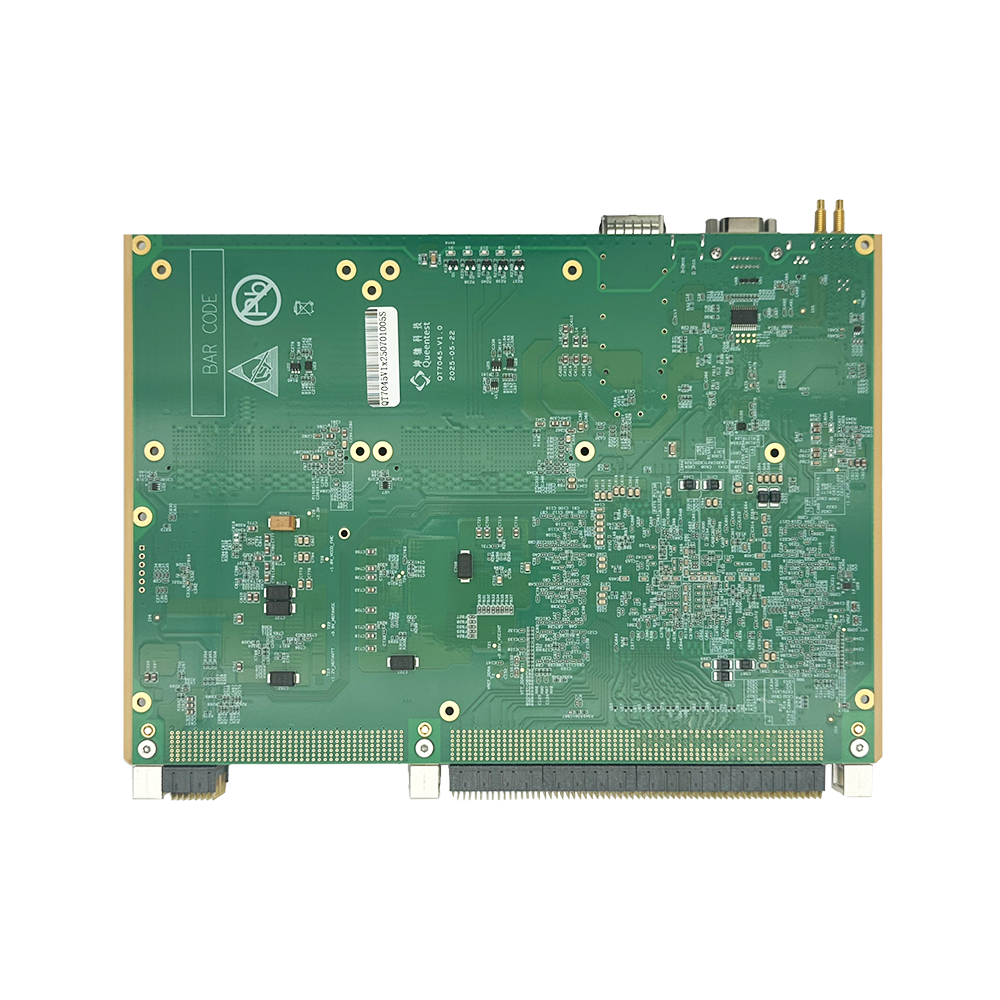

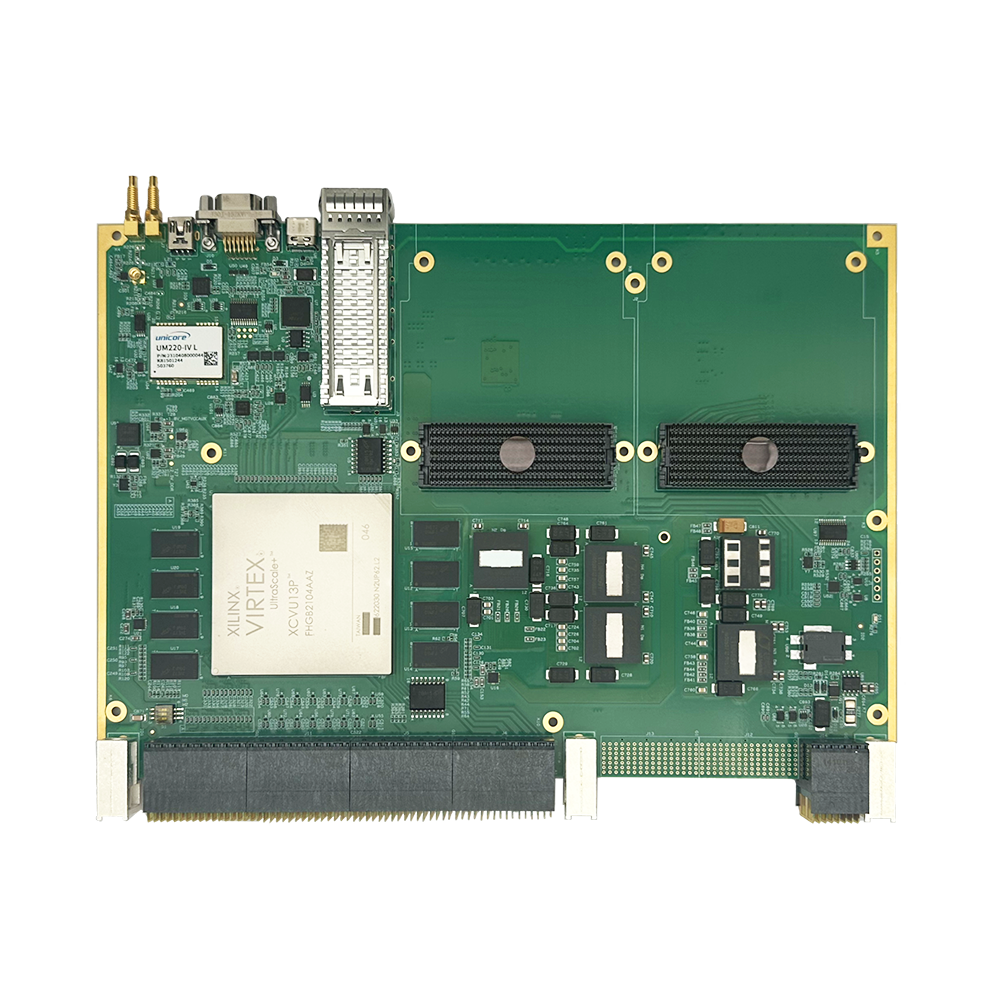

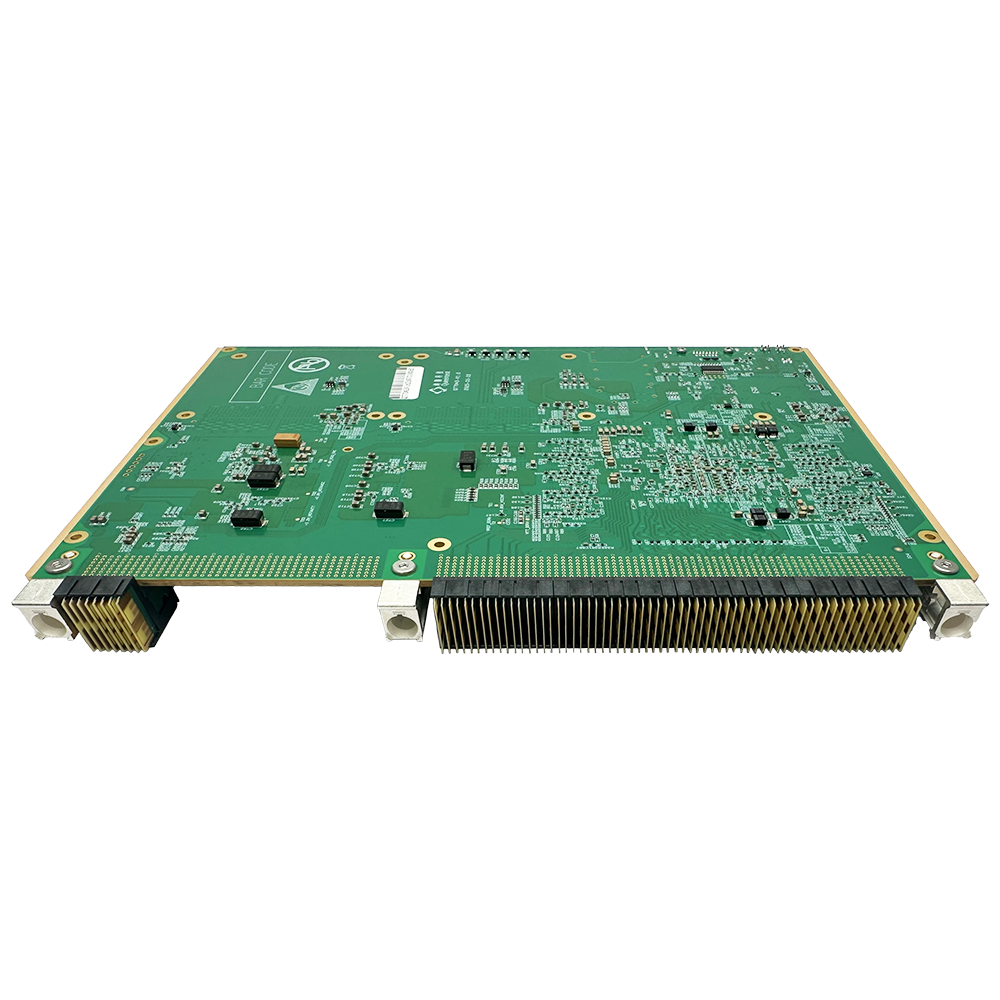

QT7045是一款高性能的6U VPX載板。板卡選用高性價比的Xilinx的Virtex UltraScale+ 系列中XCVU13P-2FHGB2104I作為處理芯片，搭配2顆1Gb的加載QSPI Flash和2組每組4顆16bit的DDR4顆粒，總容量達到8GB。載板支持GPS信號和外觸發信號輸入，PPS信號輸出，并對外提供1個100G的QSFP28光纖接口，1個TYPE-C形式的JTAG接口和1個TYPE-C形式的UART接口。另外，還通過P6對外提供4路SRIO*2的高速通道，P5接口提供一路x16的PCIE3.0高速通道。

技術規格

• 主芯片XCVU13P-2FHGB2104（管腳兼容VU9P、VU11P等相同管腳）；

• 搭配2組每組4顆16bit的DDR4顆粒，總容量達到8GB；

• 2顆1Gb 4bit的QSPI Flash；

• 支持2個HSPC形式的FMC+接口，一個為全功能，一個不具備HA和HB BANK；

• 載板2個SSMC接口，分別支持TRI外觸發和GPS信號輸入；1個MMCX接口，支持PPS輸出；

• 支持一個TYPE-C形式的JTAG調試口；

• 支持一個Mini B形式的UART串口；

• 板載溫度傳感器電路，支持溫度監控；

• 一個J30J接口，可支持13路標準GPIO信號；

• VPX接口P6提供4路SRIO*2，P5提供一路PCIE3.0x16；

• 1個100G的QSFP28光纖接口；
