產品簡介

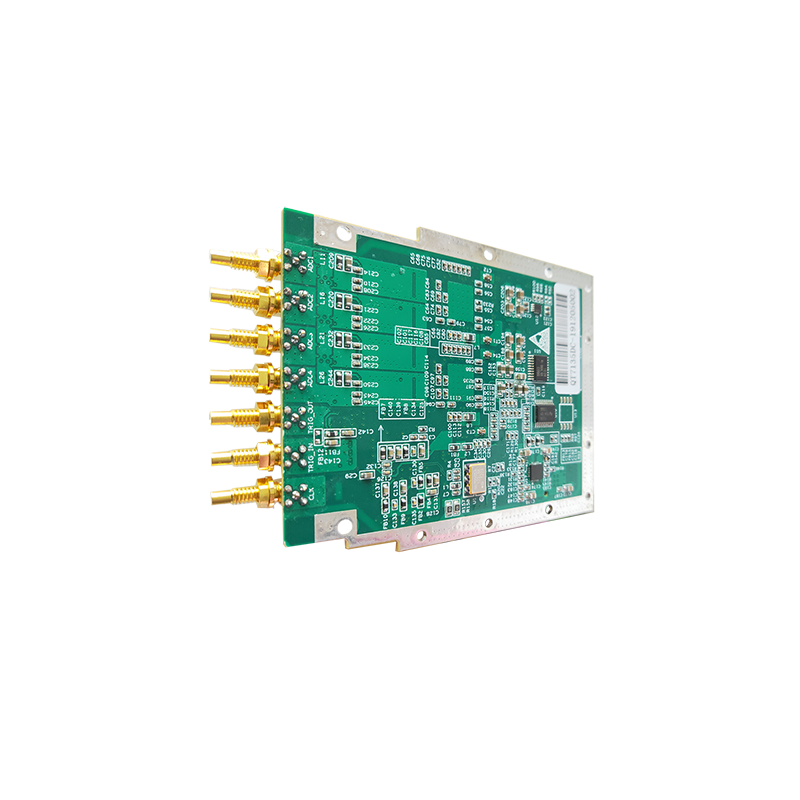

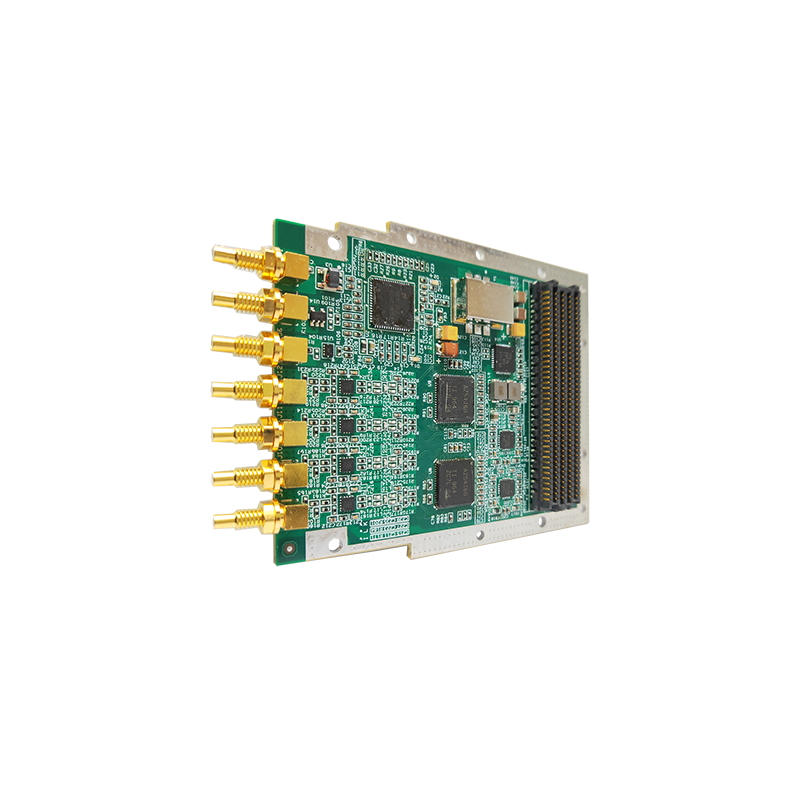

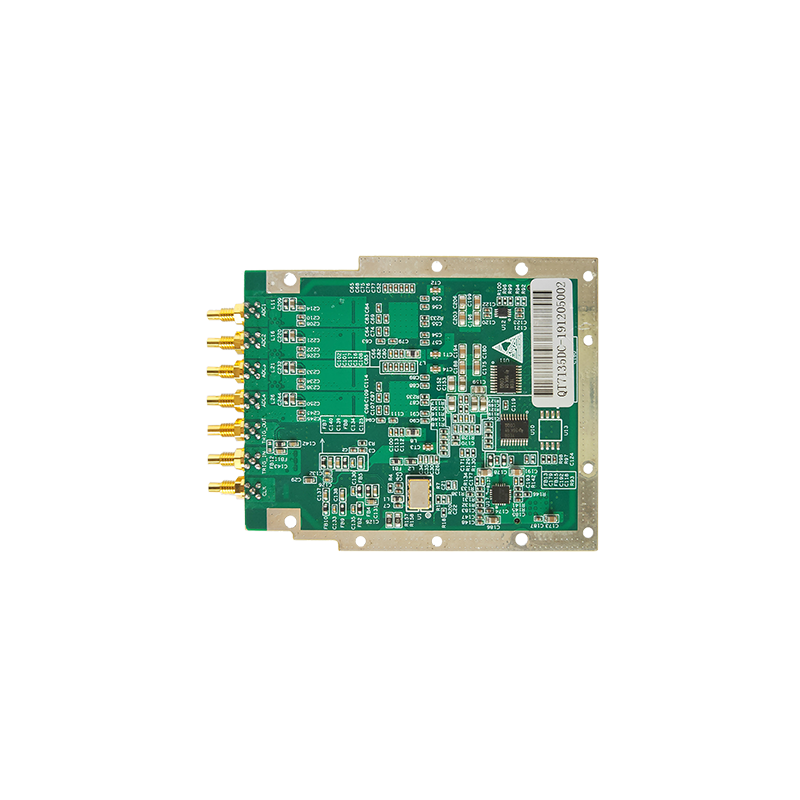

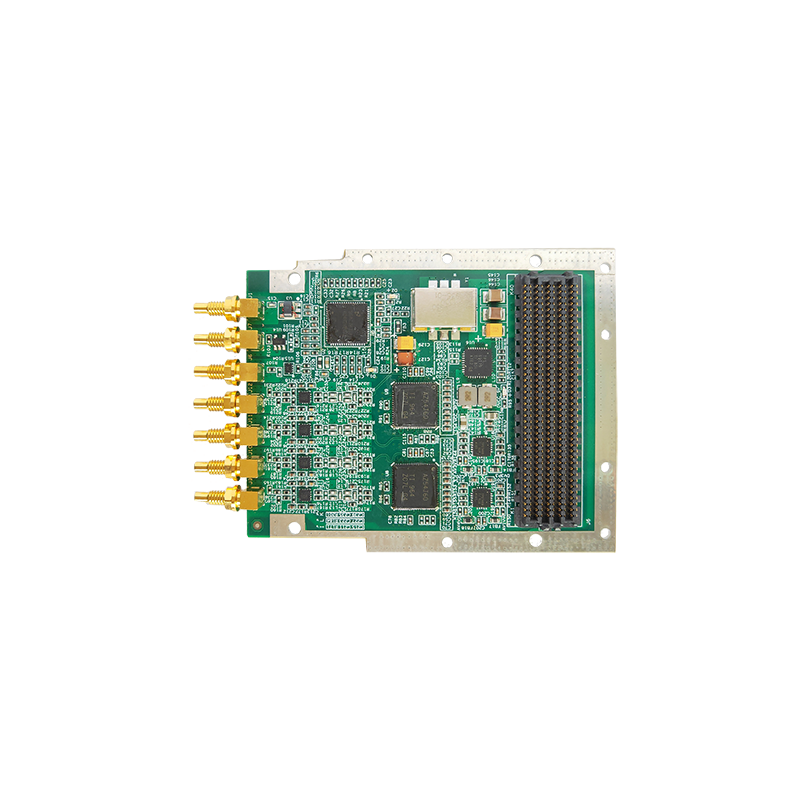

QT7135DC是一款高分辨率、高采樣率的ADCFMC子板。它提供4路16位1G/500MS/s的A/D通道，模擬輸入帶寬可達500MHz。本產品是基于TI公司ADS54J60模數轉換芯片而設計。板卡支持外部同步觸發輸入和輸出；時鐘模式支持內部參考時鐘、外部參考/采樣時鐘輸入等多種模式，時鐘選擇可通過SPI總線配置實現。

QT7135DC板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1)，通過一個高密度連接器（HPC）連接至FPGA載板。前面板裝配了7個SSMC同軸連接器。QT7135DC支持導冷結構，可適應于坤馳的多種FPGA載板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用載板，以進行高性能的算法計算。

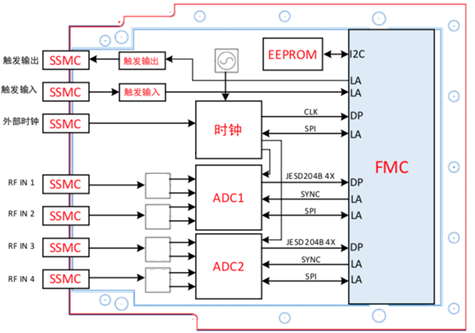

系統框圖

技術規格

• —— 7個SSMC的連接器，其中4個分別為模擬信號輸入1~4；一個是外部參考/采樣輸入信號（CLK）；一個為觸發輸出（TRO）；一個為觸發輸入(TRI)

• —— 板載3顆狀態指示LED

• —— 采樣頻率：16bit，4通道1G/500MSPS

• —— 模擬帶寬：500MHz

• —— JESD204B 標準數字接口

• —— 適應范圍：完全符合Vita57.1規范，包括結構件，子卡尺寸，面板連接器，正反面器件的限高等，大大提供了子卡的通用性和適配性

• —— 散熱方式：風冷或?qū)Ю?/span>

• —— DC耦合輸入

• —— 時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制

• —— HPC高引腳數連接器

• —— 工作溫度：商業級0~55℃；工業級-20℃~65℃

• —— 存儲溫度：-40℃~85℃

應用領域

• —— 軟件無線電

• —— 寬帶MIMO應用

• —— 數字波束成形

• —— （雷達/聲納）電子戰

• —— 物理實驗

• —— 信號智能

• —— 航空航天和測試儀器

其他支持

• —— 提供Verilog bit文件

• —— JESD204B Core，可包括BSP
