產品簡介

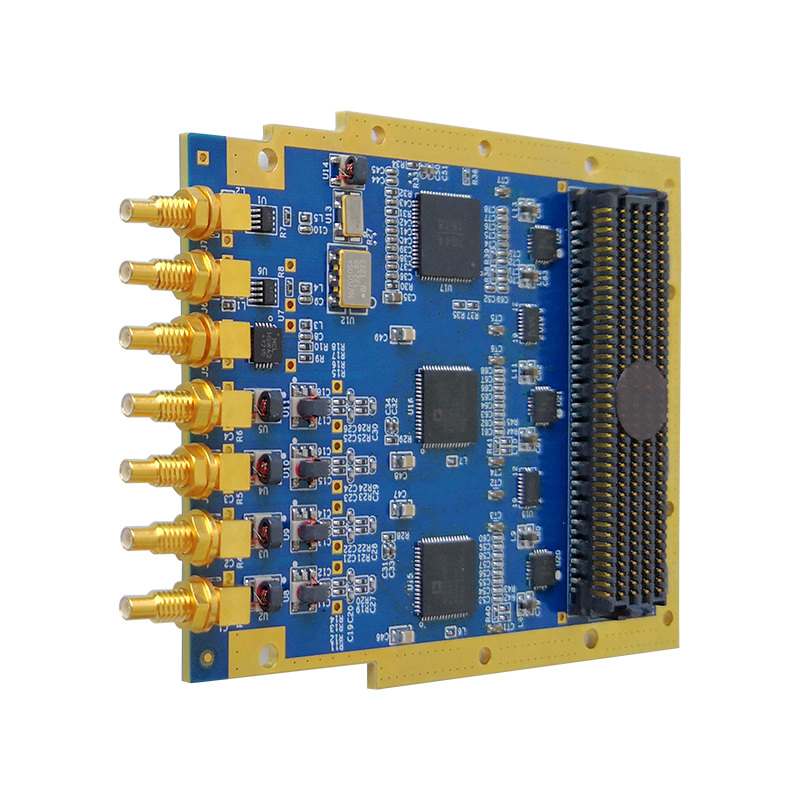

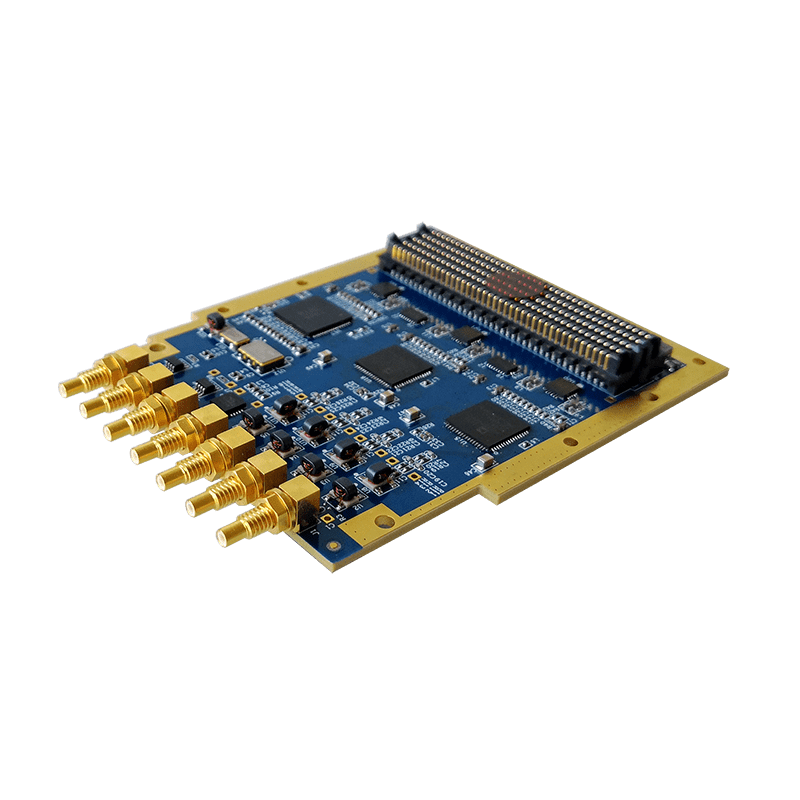

QT7136 是一款高分辨率、高采樣率的 ADC FMC 子板。它提供 1/2/4 路 14 位的 A/D 通道，全功率模擬 -3dB 輸入帶寬可達 2GHz。本產品是基于 ADI 公司 AD9680 系列模數轉換芯片而設計，其中 QT7136A 為 1.25GSPS 采樣率，QT7136B 為1.0GSPS 采樣率，QT7136C 為 500MSPS 采樣率。板卡支持外部同步 / 觸發輸入、內部同步 / 觸發輸出；時鐘模式支持內部參考時鐘、外部參考 / 采樣時鐘輸入等多種模式，時鐘選擇可通過 SPI 總線配置實現。

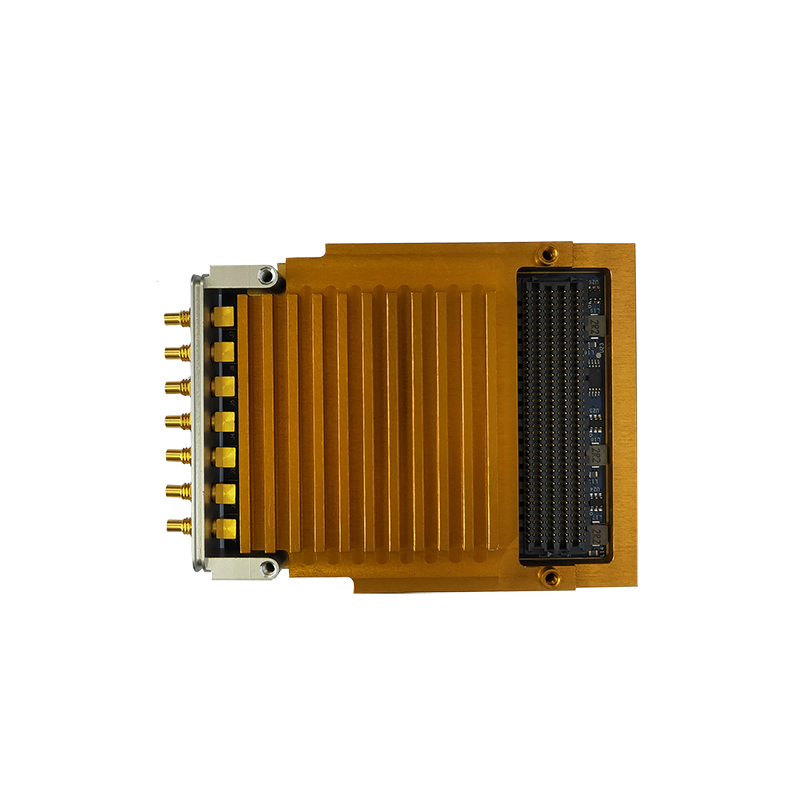

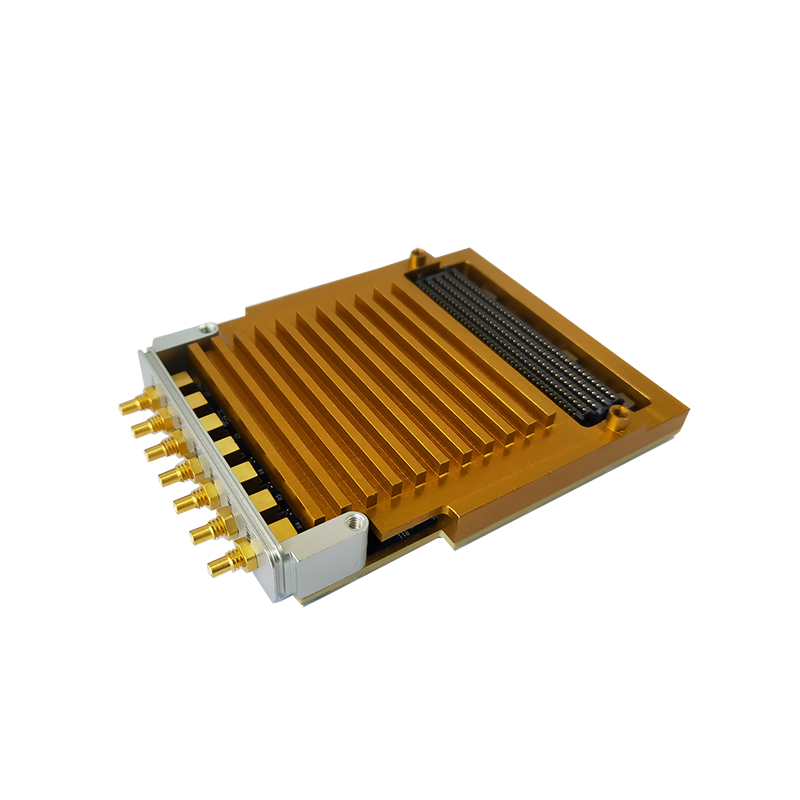

QT7136 板卡的電氣與機械設計依據 FMC 標準 (ANSI/VITA 57.1)，通過一個高密度連接器（HPC）連接至 FPGA 載板。前面板裝配了 7 個 SSMC 同軸連接器。QT7136 支持導冷結構， 可適應于坤馳的多種 FPGA 載板，如 QT7010、QT7011、QT7020、QT3011 及 Xilinx 和 Altera 等通用載板，以進行高性能的算法計算。

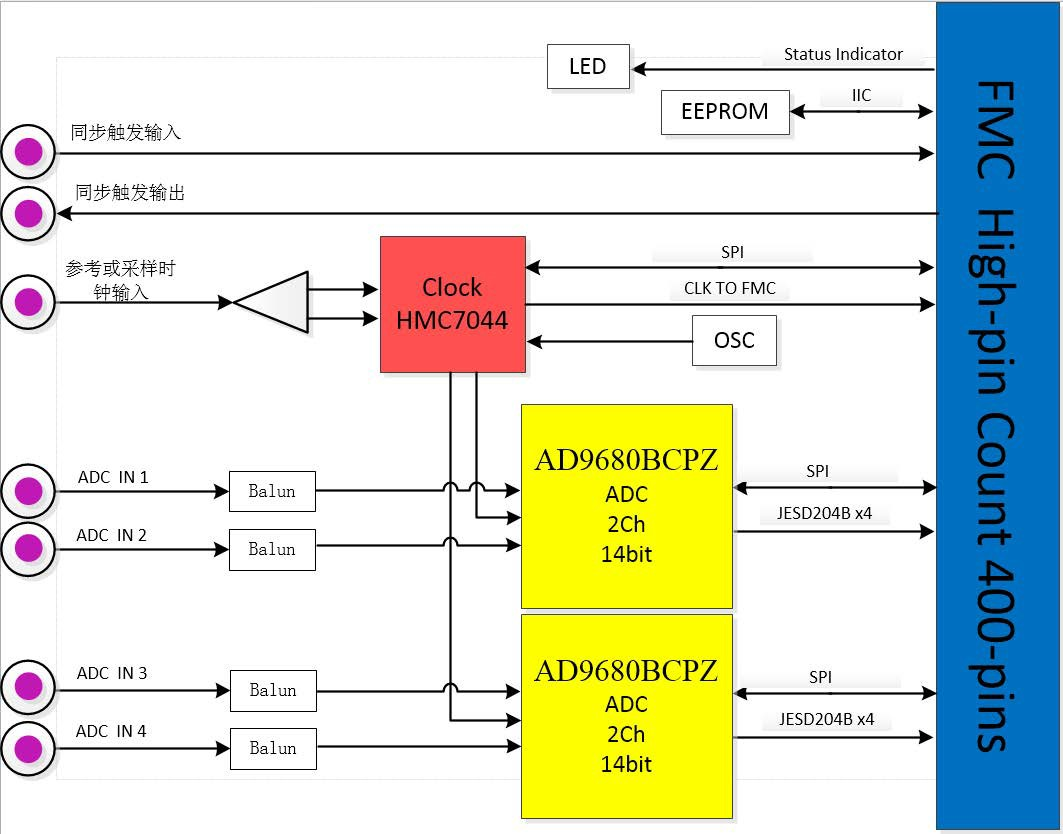

系統框圖
技術規格
———7 個 SSMC 的連接器，其中 4 個分別為模擬信號輸入 1~4； 一個是外部參考 / 采樣輸入信號（CLK）；一個為觸發輸出（TRO）；一個為觸發輸入 (TRI)
——板載狀態指示 LED
—— 采樣率：14bit，1/2/4 通道QT7136A 為 1.25GSPS； QT7136B 為 1.0GSPS； QT7136C 為 500MSPS；
——帶寬：全功率模擬帶寬（-3 dB）2GHz
——JESD204B 標準數字接口
——適應范圍：完全符合 Vita57.1 規范，包括結構件，子卡尺寸， 面板連接器，正反面器件的限高等，大大提供了子卡的通用性和適配性
——散熱方式：風冷或?qū)Ю?br />
——AC 耦合輸入
——時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制
——HPC 高引腳數連接器
——工作溫度：商業級 0℃～ +55℃ ，工業級 -20℃～ +65℃
應用領域
——軟件無線電
——寬帶 MIMO 應用
——數字波束成形
——（雷達 / 聲納）電子戰
——物理實驗
——信號智能
——航空航天和測試儀器
其他支持
——提供 Verilog bit 文件
——JESD204B Core，可包括 BSP
主要規格與指標
模擬輸入
(1)輸入耦合方式：交流耦合 ;
(2)輸入路數：4 路 ;
(3)滿量程輸入 f 范圍：
QT7136A：
1460mVpp~1940mVpp 可編程，典型值 1580mVpp QT7136B：
1460mVpp~1940mVpp 可編程，典型值 1700mVpp QT7136C：
1460mVpp~2060mVpp 可編程，典型值 2060mVpp
(4)模擬輸入帶寬： 2GHz（-3 dB）
(5)輸入阻抗：50 Ohm;
(6)連接器：SSMC;
模數轉換器 ADC
(1)單芯片：集成雙通道 ;
(2)分辨率：14bit;
(3)最大采樣率： QT7136A：1.25Gsps QT7136B：1.0Gsps QT7136C：500Msps
(4)ADC 輸出兼容 JESD204B 子類 1
時鐘
(1)支持內部時鐘：10MHz
(2)支持外部時鐘最高：3GHz
(3)輸入阻抗：50 Ohm;
(4)耦合方式：交流耦合 ;
(5)連接器：SSMC;
觸發
(1)外部觸發輸入：3.3V LVCMOS 或 LVTTL;
(2)觸發輸出：3.3V LVCMOS 或 LVTTL;
(3)最大頻率：200MHz;
(4)連接器：SSMC;
FMC 接口
HPC: SEAM-40-03.5-S-10-2-A-K-TR;
(1)DP_M2C（0-7），LVDS
(2)LA（00-33），LVDS 或者 LVCMOS 或者 LVTTL
(3)CLK（GBTCLK0-1；CLK0_M2C），LVDS (4)GA0,1；I2C
功耗
(1)+12V: <0.9 A;
(2)+3.3V: <0.1A;
(3)Vadj:<0.2A;
PS：如果只需要 2 通道，將只保留 J1（IN0）和 J2（IN1）， ADC 芯片 U16 將會 NC。
