簡介

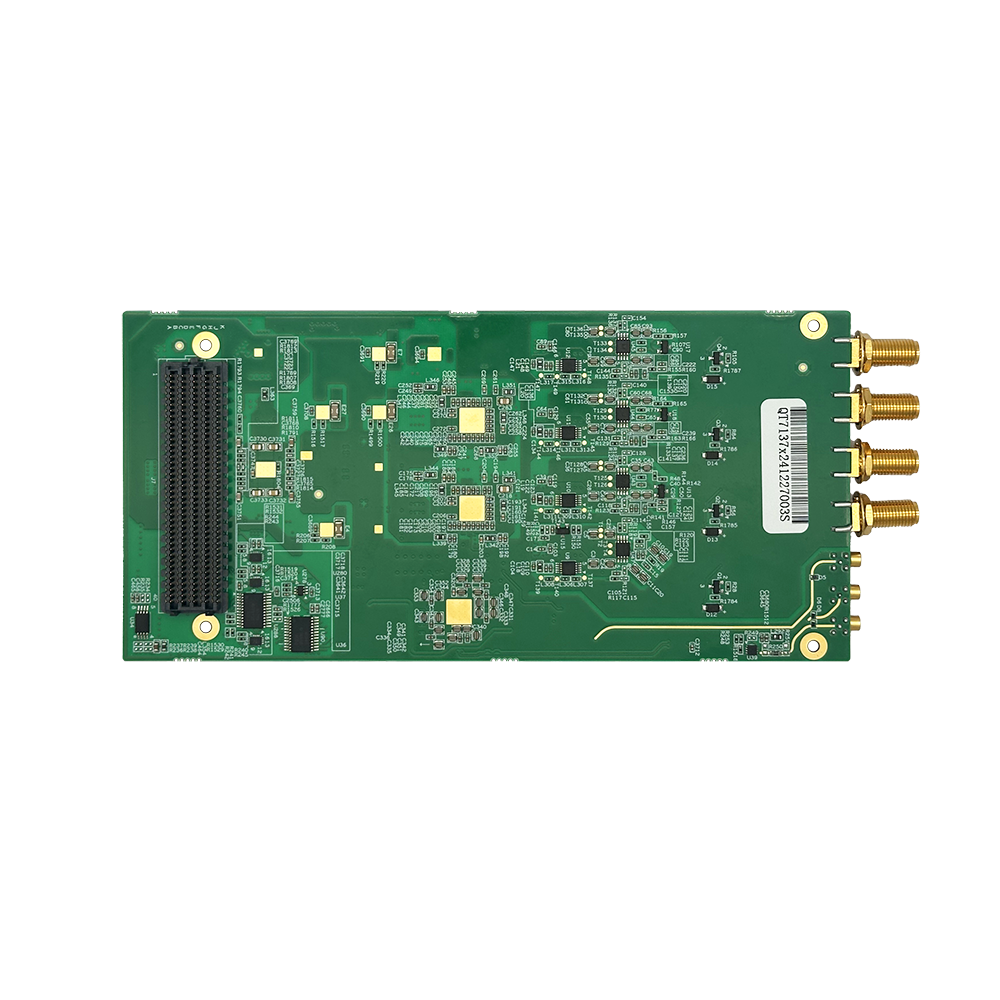

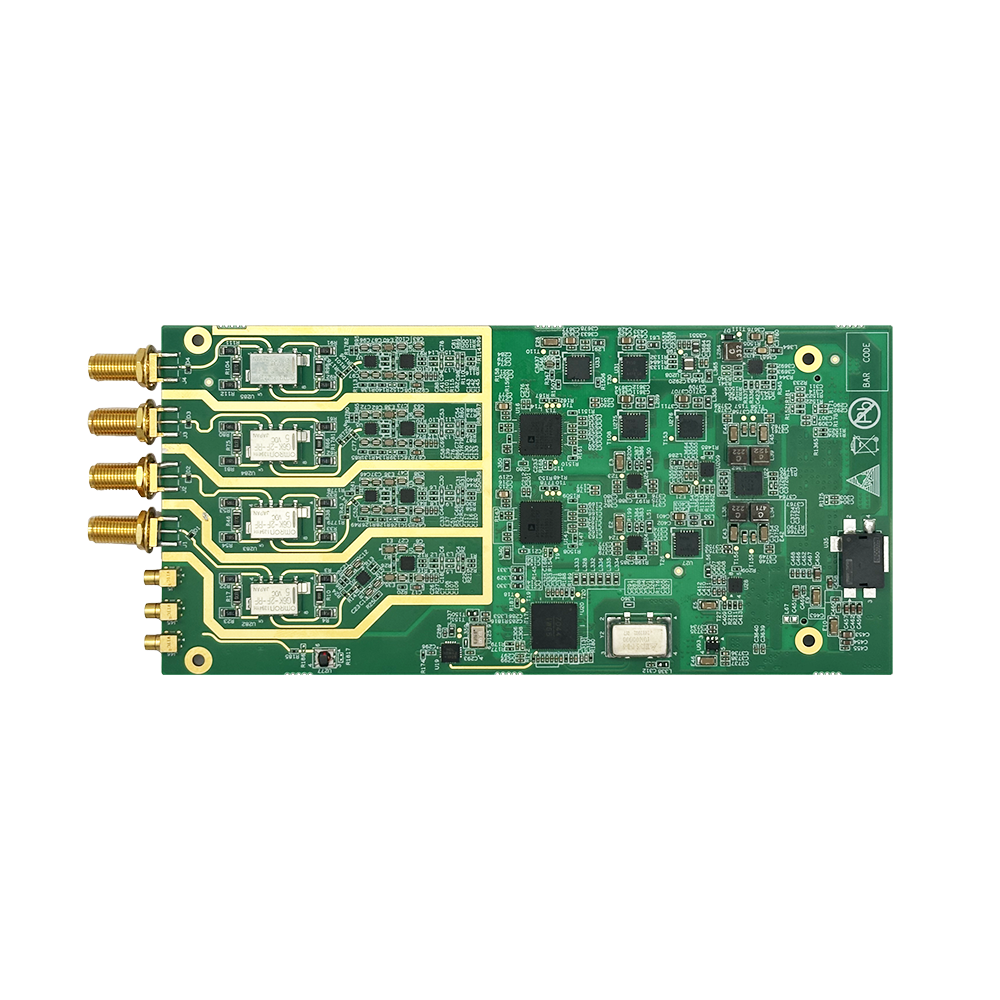

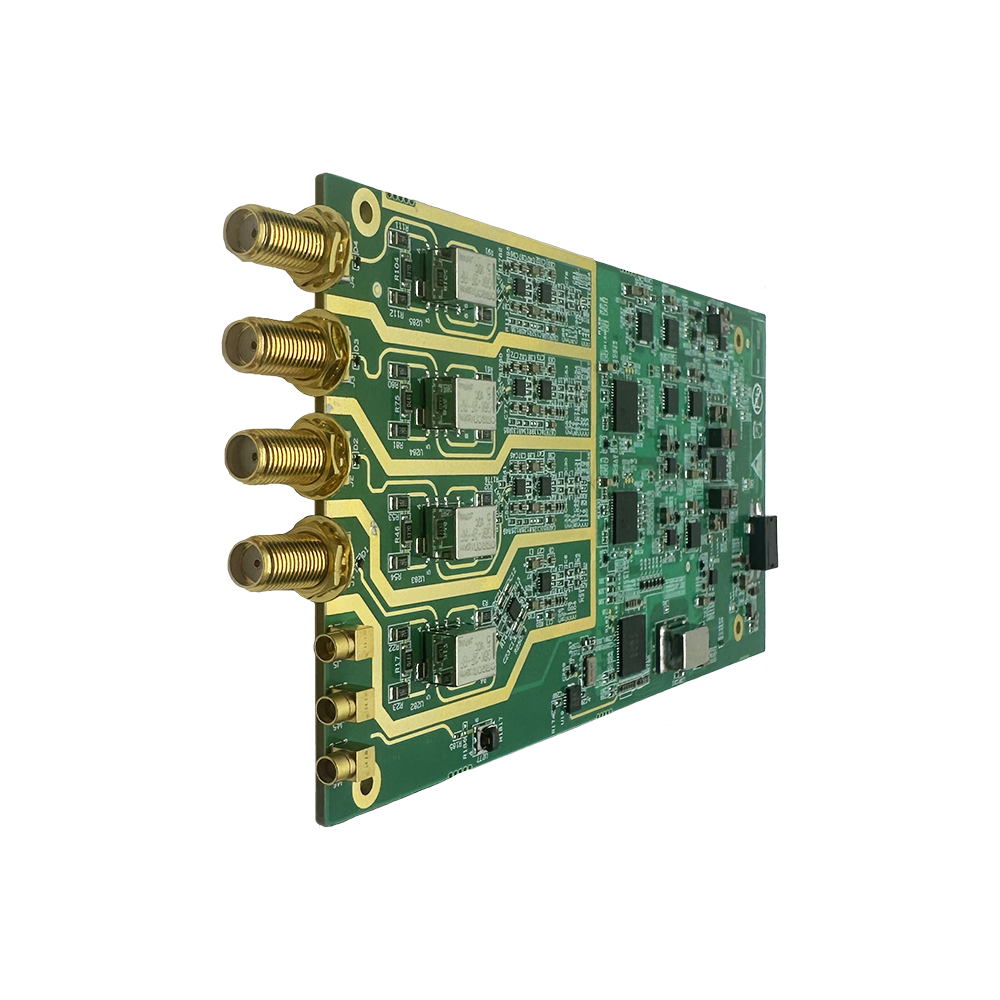

QT7137DC是一款高分辨率、高采樣率的ADC FMC子板。其FMC接口的電氣設計依據FMC標準(ANSI/VITA 57.1)，通過一個高密度連接器（HPC）連接至FPGA載板。它提供14bit 4通道1000MS/s的AD采樣率，DC耦合。本產品是基于ADI公司的高速模數轉換器芯片AD9680-1250而設計。板卡支持外部觸發輸入；時鐘模式支持內部參考時鐘、外部參考時鐘和外部采樣時鐘三種，時鐘模式選擇可通過時鐘芯片HMC7044選擇。
主要規格
l 7個射頻連接器，其中4個模擬信號輸入通道為SMA形式；另外三個為SSMP形式，其中一個為外部參考時鐘輸入(REF)；一個為外部采樣時鐘輸入(CLK)；一個為外部觸發信號輸入(TRI)
l 采樣頻率：14bit 4通道 1000MS/s
l 模擬輸入帶寬：500MHz
l JESD204B子類1 標準數字接口
l FMC接口定義完全符合Vita57.1規范，提高了子卡的通用性和適配性
l 散熱方式：風導冷
l DC耦合輸入
l 時鐘選擇靈活：內參考、外參考和外采樣時鐘可由載板控制選擇
l HPC高引腳數連接器
l 尺寸：160.9 x 78.2mm
l 工作溫度：商業級0~55℃；工業級-20℃~65℃
l 存儲溫度：商業級0~70℃；工業級-40℃~85℃
