簡介

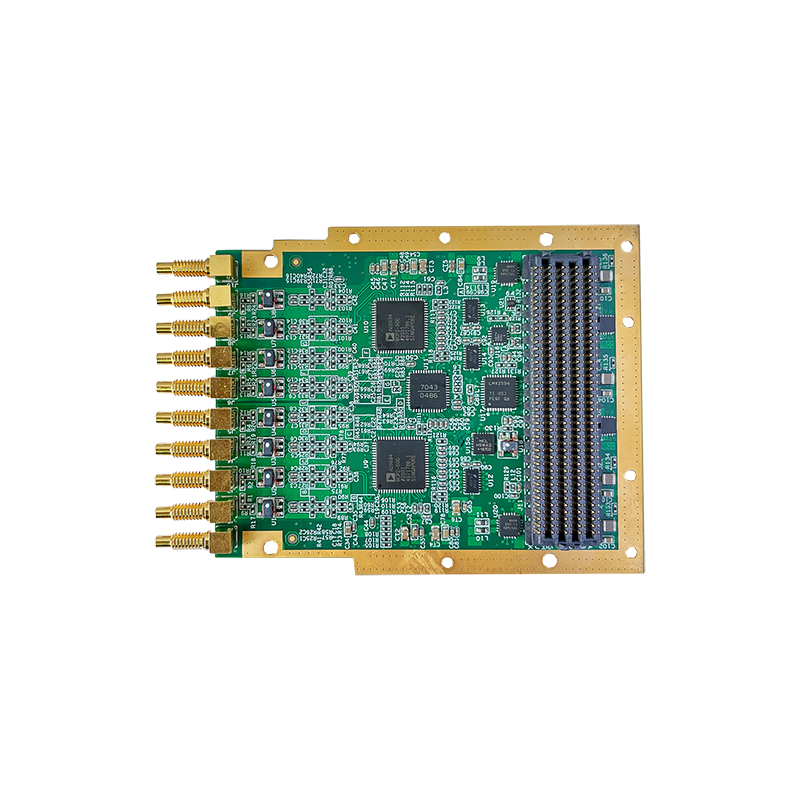

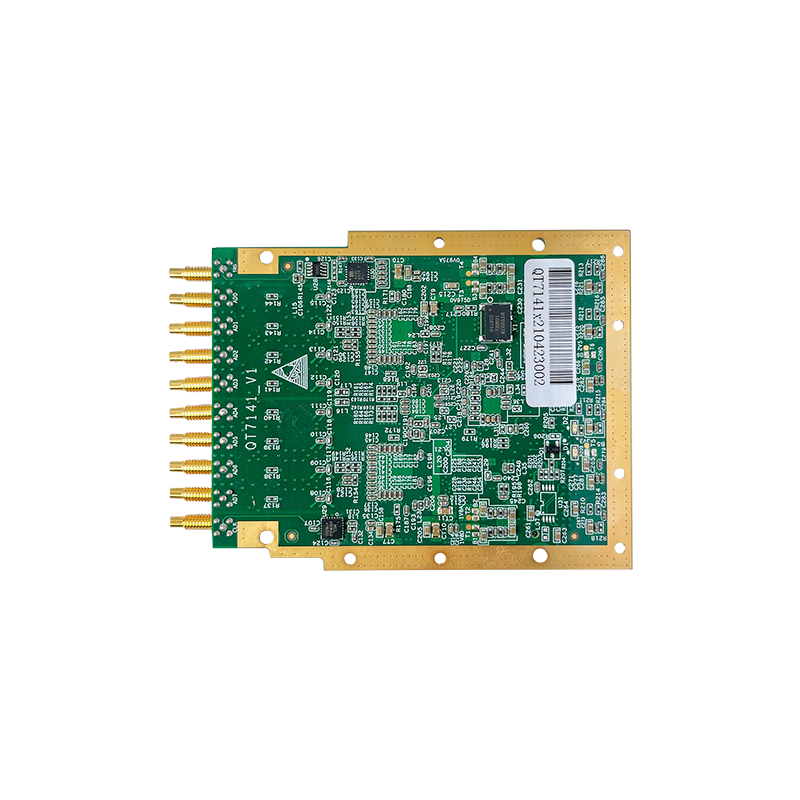

QT7141是一款多通道、高分辨率、高采樣率的ADC FMC子板。它提供4/8路14位500MS/s的A/D通道，全功率模擬-3dB輸入帶寬可達1.4GHz。本產品是基于ADI公司AD9694BCPZ-500模數轉換芯片而設計。板卡支持外部同步/觸發輸入；時鐘模式支持內部參考時鐘、外部參考/采樣時鐘輸入等多種模式，時鐘選擇可通過2個FPGA提供的控制信號實現。

主要規格

l 10個SSMC的連接器，其中8個分別為模擬信號輸入1~8；一個是外部參考/采樣輸入信號（CLK）；一個為觸發/同步輸入 (TRG)

l 板載2顆狀態指示LED

l 采樣頻率：14bit，4/8通道500MS/s

l 帶寬：全功率模擬帶寬（-3 dB）1.4GHz

l JESD204B 標準數字接口

l 適應范圍：完全符合Vita57.1規范，包括結構件，子卡尺寸，面板連接器，正反面器件的限高等，大大提供了子卡的通用性和適配性

l 散熱方式：風冷或?qū)Ю?/span>

l 板載溫度傳感器芯片

l AC耦合輸入

l 時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制

l HPC高引腳數連接器

l 工作溫度：商業級0℃～ +55℃ ，工業級 -20℃～ +65℃
