簡介

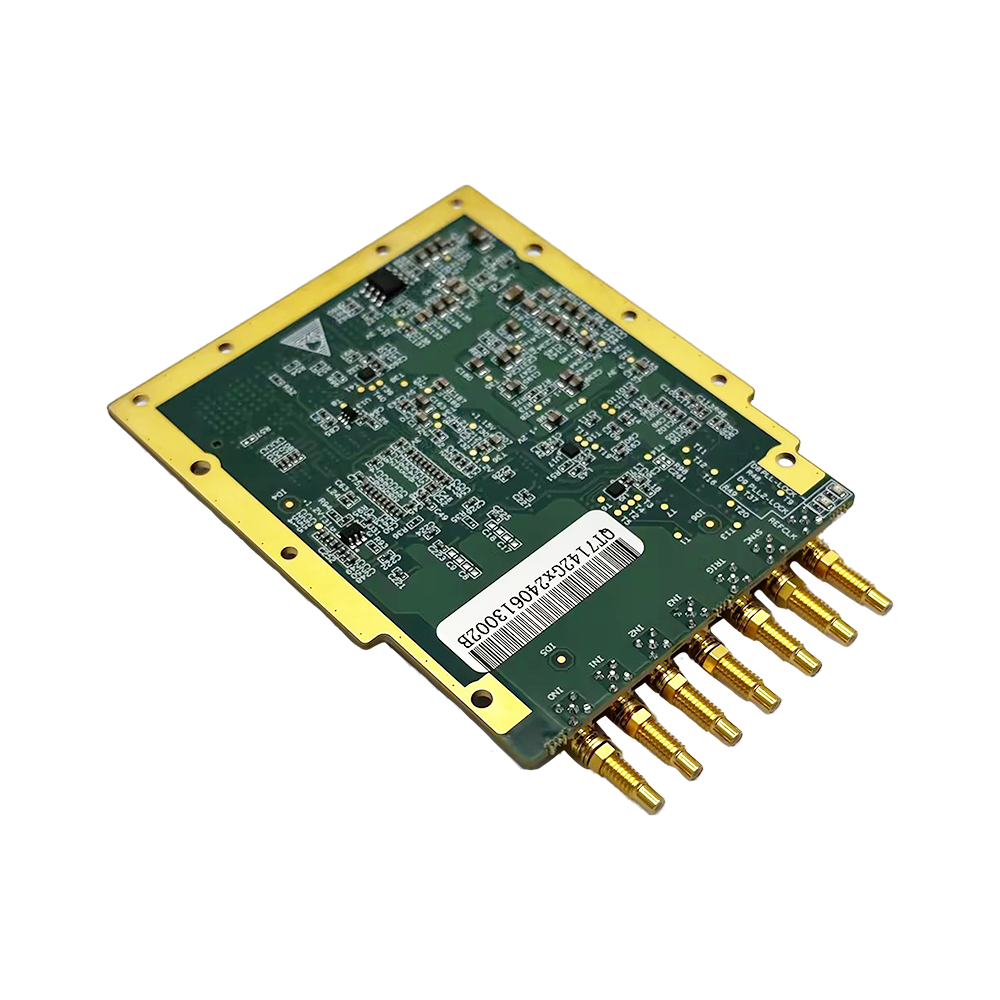

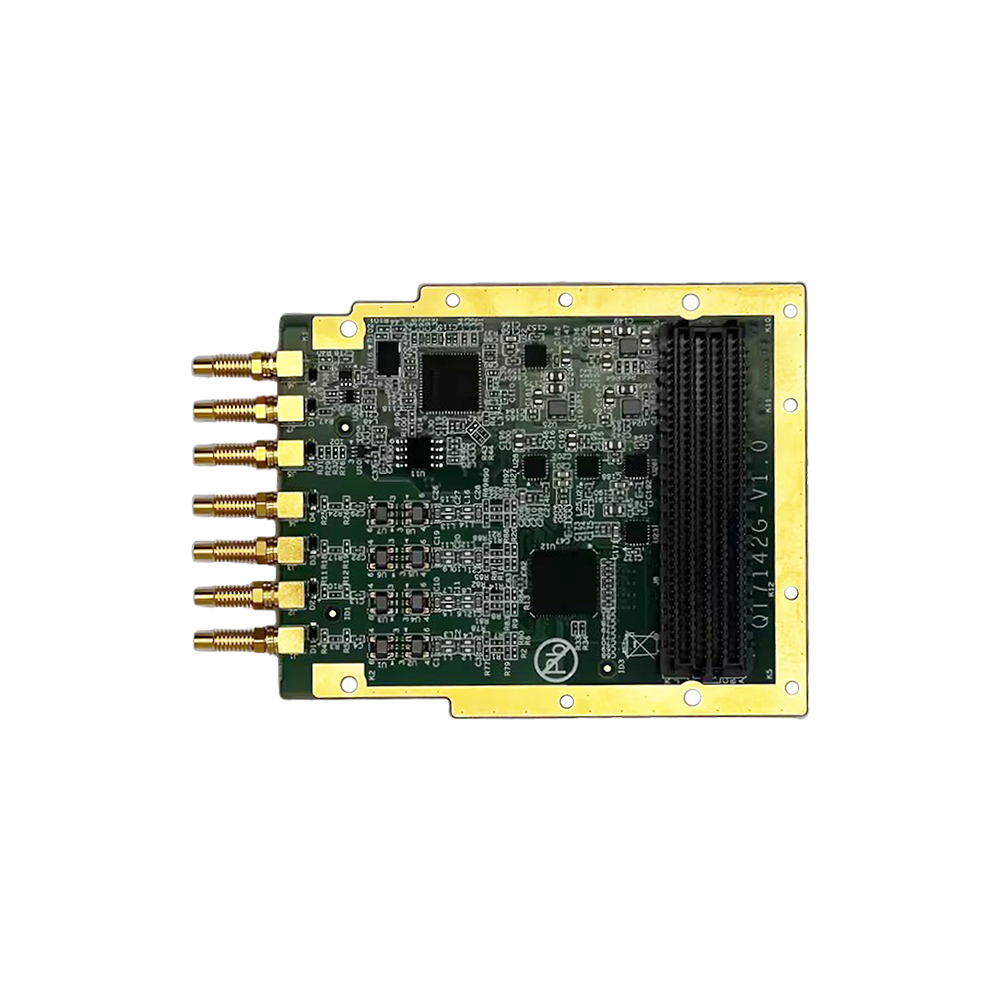

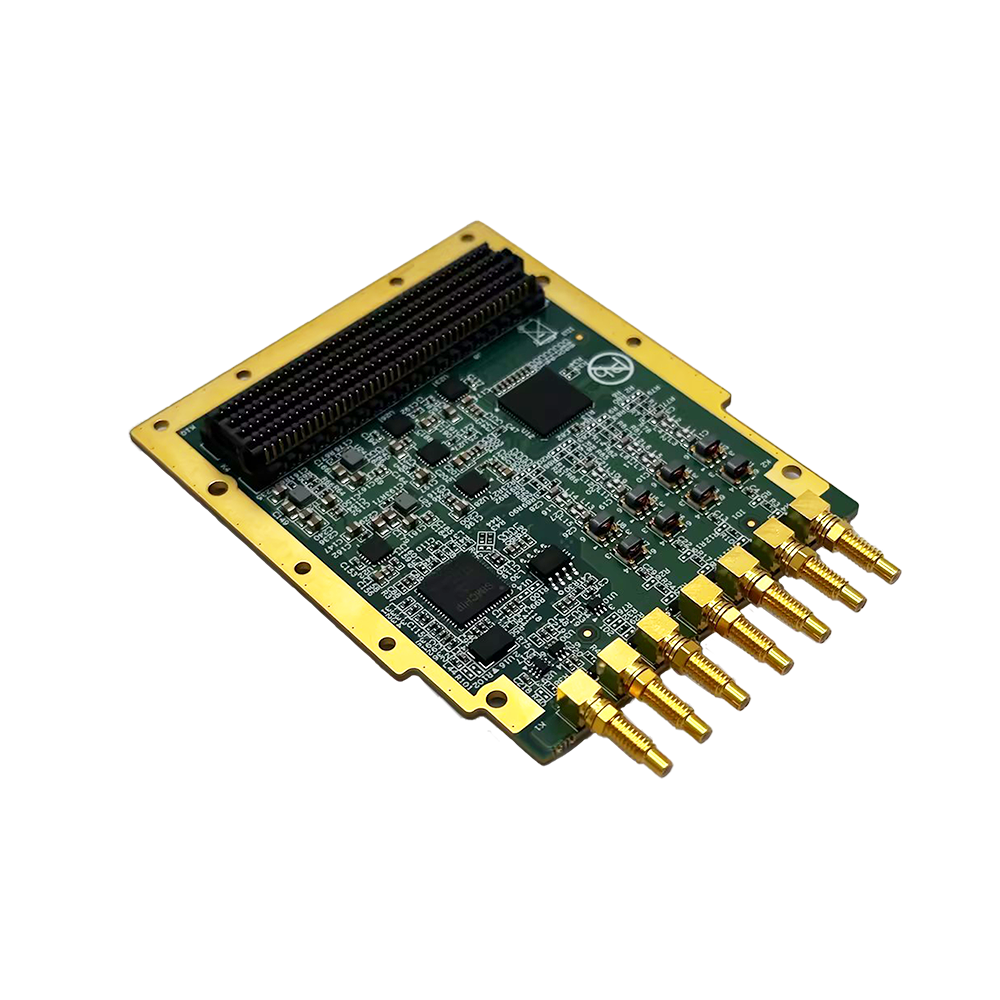

QT7142G是一款高分辨率、高采樣率國產化ADC FMC子板。其電氣與機械設計依據FMC標準(ANSI/VITA 57.1)，通過一個高密度連接器（HPC）連接至FPGA載板。它提供14bit 4通道500MS/s的AD采樣率，模擬-3dB輸入帶寬150MHz。本產品是基于北京芯通未來公司的高速模數轉換器芯片CC95066而設計。板卡支持外部同步、觸發輸入；時鐘模式支持內部參考時鐘和外部參考時鐘，時鐘模式選擇可通過時鐘芯片選擇。
主要規格
l 7個SSMC的連接器，其中4個分別為模擬信號輸入通道；一個為外部參考時鐘輸入(REFCLK)；一個為同步輸入接口(SYNC)；一個為外部觸發輸入接口(TRI)
l 采樣頻率：14bit 4通道 500MS/s
l 模擬輸入帶寬（-3dB）：300kHz ~ 150MHz
l JESD204B子類1 標準數字接口
l 適應范圍：完全符合Vita57.1規范，包括結構件，子卡尺寸，面板連接器，正反面器件的限高等，大大提供了子卡的通用性和適配性
l 多種散熱方式：風冷或導冷
l AC耦合輸入
l 時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制
l HPC高引腳數連接器
l 工作溫度：商業級0~55℃；工業級-20℃~65℃
l 存儲溫度：-40℃~85℃
