產品簡介

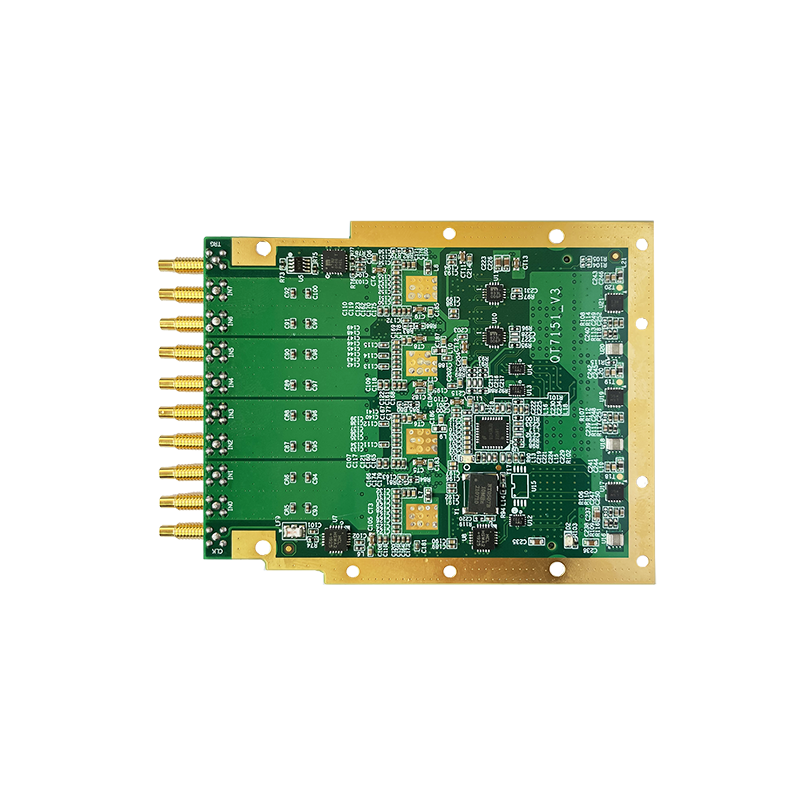

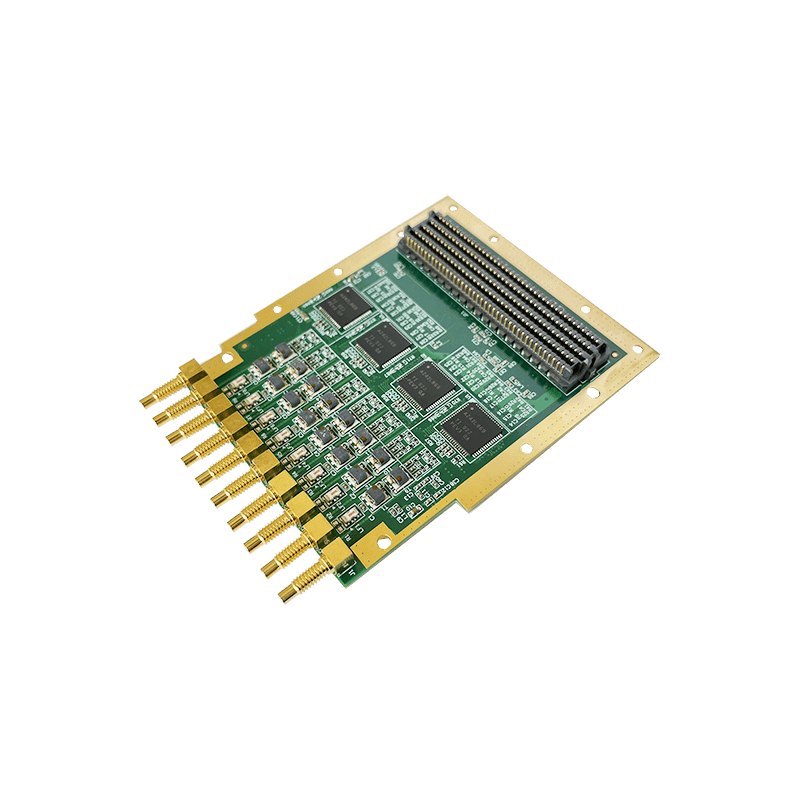

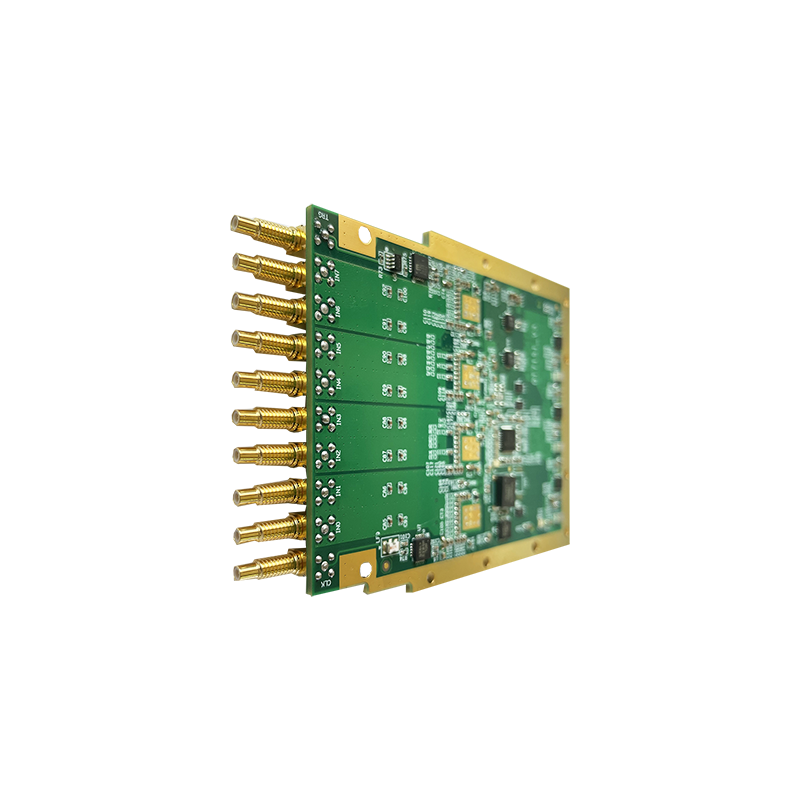

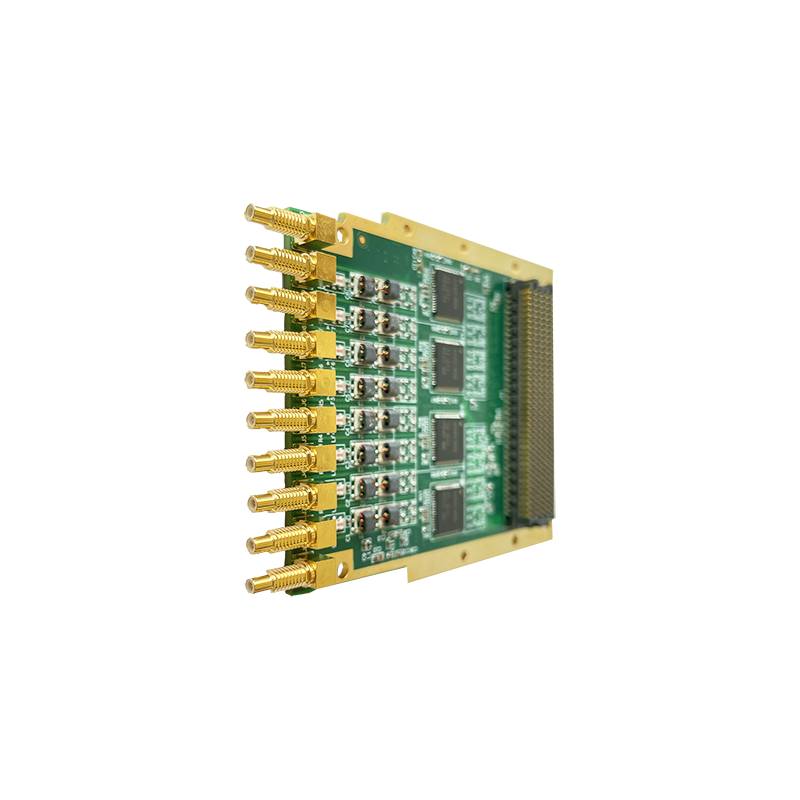

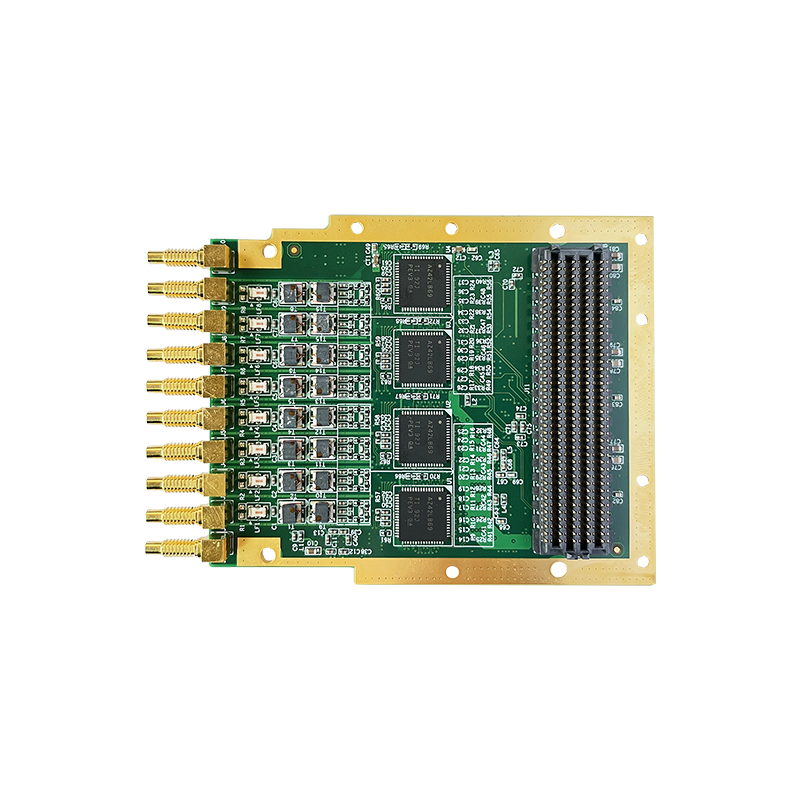

QT7151 是一款高分辨率、高采樣率的 ADC FMC 子板。它提供 8 路 16 位 250MS/s 的 A/D 通道，全功率模擬輸入帶寬最高可達 900MHz。本產品是基于 TI 公司的 ADS42LB69 模數轉換芯片而設計。板卡時鐘模式支持內部參考時鐘、外部參考 / 采樣時鐘輸入等多種模式，時鐘選擇可通過 FPGA 控制的 2 個選擇信號和 SPI 總線配置實現。
QT7151 板卡的電氣與機械設計依據 FMC 標準 (ANSI/VITA 57.1)，通過一個高密度連接器（HPC）連接至 FPGA 載板。前面板 I/O 裝配了 10 個 SSMC 同軸連接器。QT7151 支持導冷結構，可適應于坤馳的多種 FPGA 載板，如 QT7010、QT7011、QT7020、QT3011 及 Xilinx 和 Altera 等通用載板， 以進行高性能的算法計算。
技術規格
——10 個 SSMC 的連接器，其中 8 個分別為模擬信號輸入0~7；一個是外部參考 / 采樣時鐘輸入信號（CLK），一個是外觸發 / 外同步信號（TRG）
——采樣頻率：16bit， 8 通道 250MS/s
——帶寬：全功率模擬帶寬 900MHz
——適應范圍：完全符合 Vita57.1 規范，包括結構件，子卡尺寸， 面板連接器，正反面器件的限高等，大大提供了子卡的通用 性和適配性
——散熱方式：風冷或?qū)Ю?
——AC 耦合輸入
——時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制
——HPC 高引腳數連接器
——工作溫度：商業級 0℃～ +55℃ ，工業級 -20℃～ +65℃
應用領域
——軟件無線電
——寬帶MIMO 應用
——數字波束成形
——（雷達/ 聲納）電子戰
——物理實驗
——信號智能
——航空航天和測試儀器
其他支持
——提供 Verilog bit 文件
——開源的 C/C++ 參考例子
主要規格與指標
模擬輸入
(1)輸入耦合方式：交流耦合 ;
(2)輸入路數：8 路 ;
(3)滿量程輸入電壓：2.0Vpp/2.5Vpp 可編程
(4)模擬輸入帶寬： 900MHz
(5)輸入阻抗：50 Ohm;
(6)連接器：SSMC;
模數轉換器 ADC
(1)單芯片：雙通道 ;
(2)分辨率：16bit;
(3)最大采樣率：250MS/s (4)ADC 輸出信號：DDR LVDS時鐘
(1)支持內部時鐘：10MHz
(2)支持外部時鐘最高：250MHz
(3)輸入阻抗：50 Ohm;
(4)耦合方式：交流耦合 ;
(5)連接器：SSMC;
FMC 接口
HPC: ASP-134488-01; (1)LA（00-33），LVDS
(2)HA（00-23），LVDS 或者 LVCMOS 或者 LVTTL
(3)HB（00-21），LVDS 或者 LVCMOS 或者 LVTTL (4)CLK（CLK0_M2C_P/N），LVDS
功耗
(1)+12V: <0.8 A;
(2)+3.3V: <0.1A; (3)Vadj（+1.8V 時）:<0.2A;
