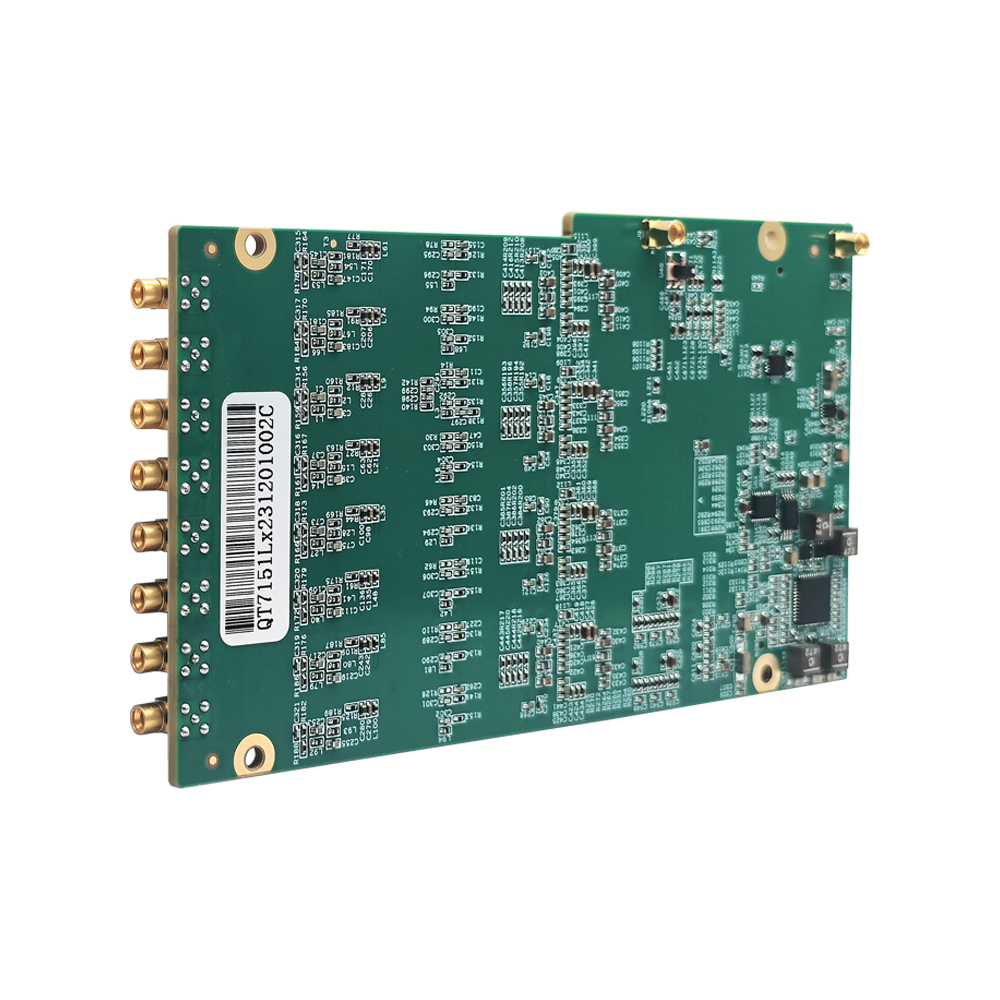

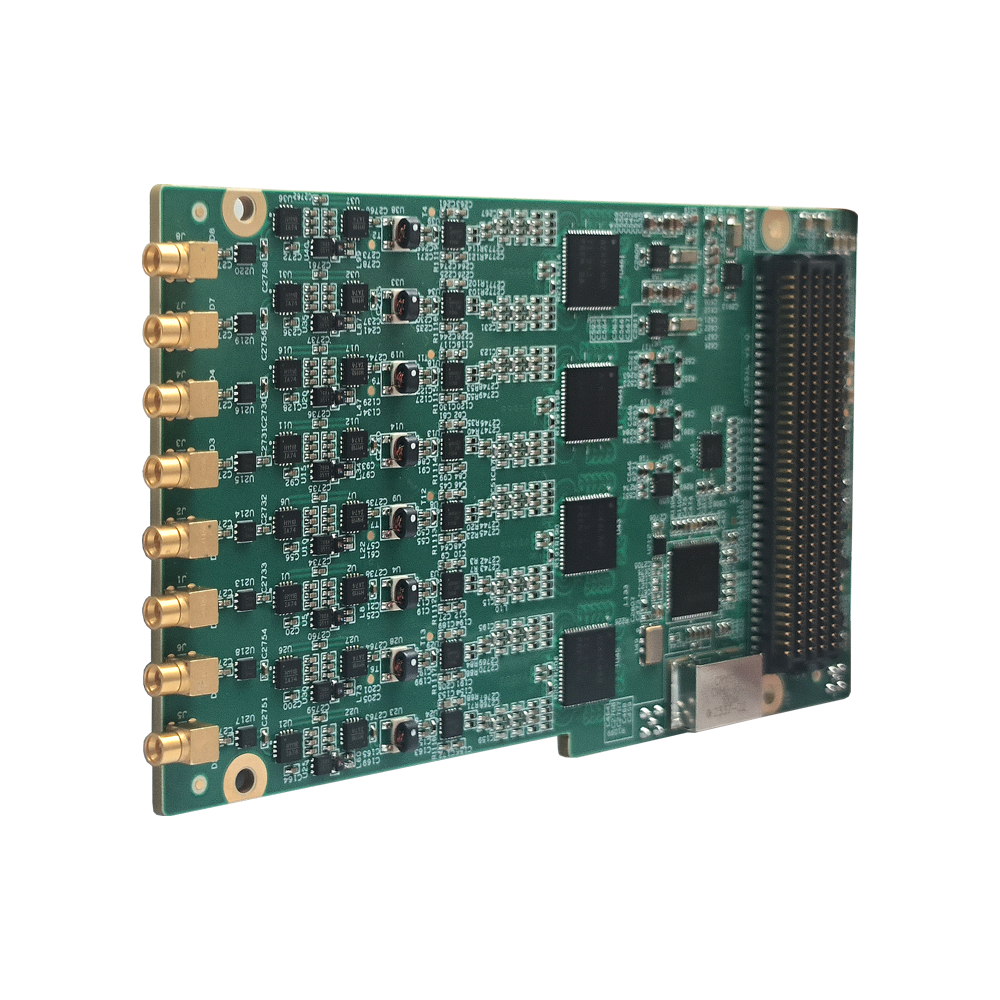

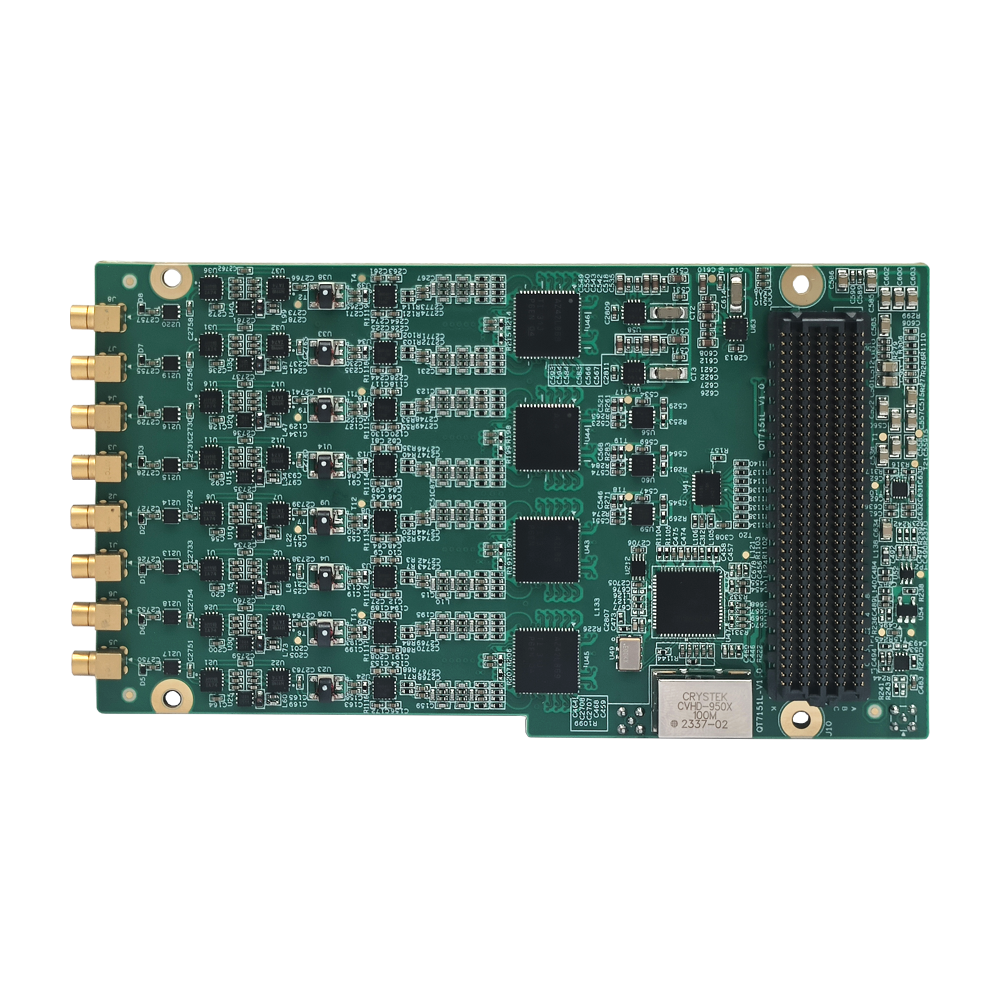

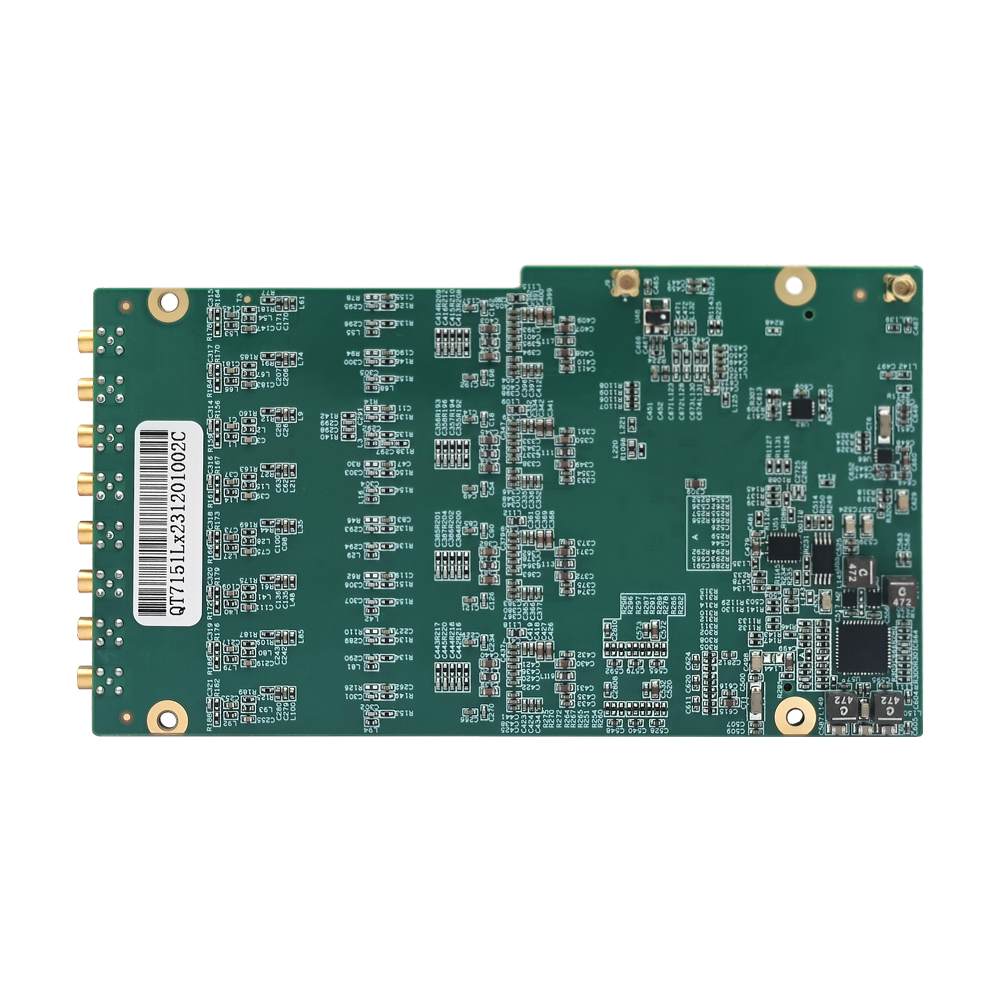

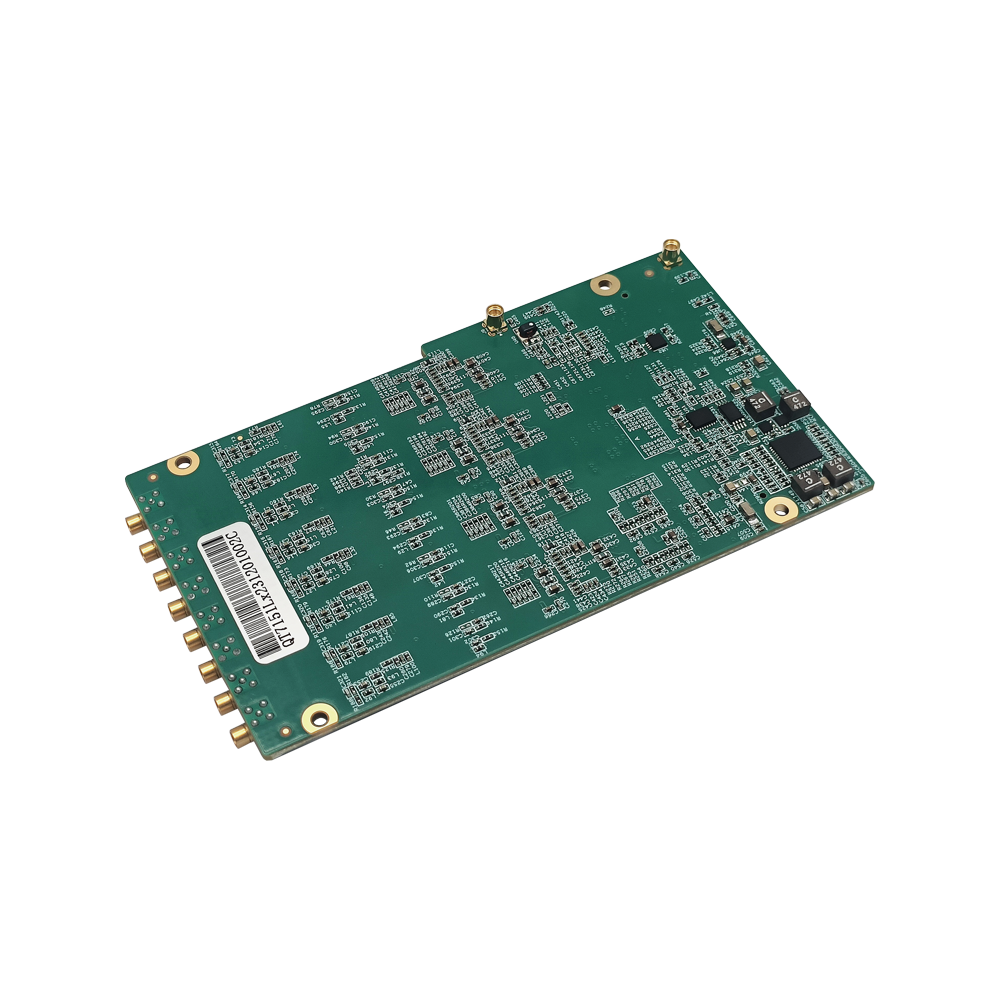

產品簡介
QT7151L 能夠支持觸發輸入；時鐘模式支持外部采樣時鐘輸入、內部參考時鐘輸入，時鐘選擇可通過 SPI 總線配置實現。
QT7151L 的電氣與機械設計依據 FMC 標準（ANSI/VITA 57.1），支持導冷，能夠滿足用戶在特殊環境下的使用需求。
QT7151L 是基于 TI 公司的 8 通道 16bit-250Msps 高速模數轉換器芯片 ADS42LB69 設計的標準單槽位、導冷結構設計的 FMC 子卡；QT7151L 集成了 4 顆 ADC 芯片 ADS42LB69 和一顆時鐘芯片 LMK04828，可以支持 8 通道 16bit250Msps 的 AD 轉換，輸入阻抗 50 歐姆，采用交流耦合方式。

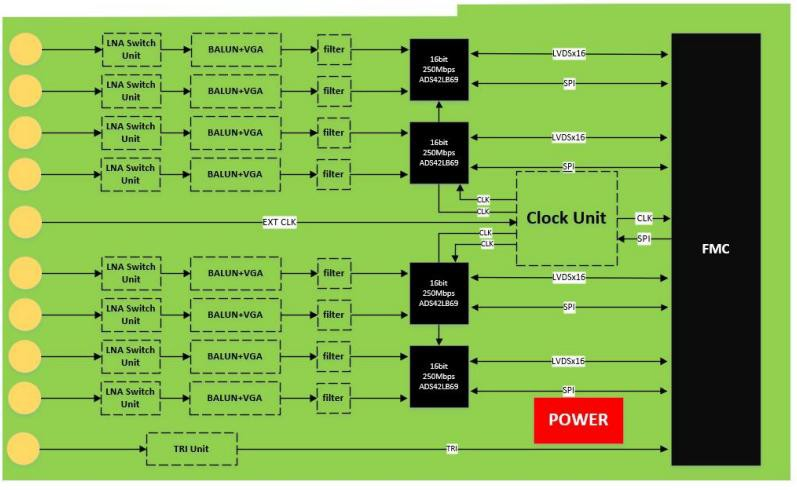

系統框圖
主要性能與指標
|
模擬輸入(IN0-IN7)
|
|
通道數量
|
8 通道
|
|
分辨率
|
16bit
|
|
輸入幅度
|
2.0Vpp/2.5Vpp 可編程
|
|
輸入阻抗
|
50 歐姆
|
|
連接器類型
|
SSMP
|
|
性能指標
|
FADC=250Msps，FIN=170MHz@-1dBFS，2.0Vpp：
SNR 典型值 73.2dBFS；SFDR 典型值 87dBc； FADC=250Msps，FIN=170MHz@-1dBFS，2.5Vpp：
SNR 典型值 74.7dBFS；SFDR 典型值 85dBc；
|
|
外部采樣/參考時鐘輸入（CLK）
|
|
輸入功率
|
0dBm~ +10dBm
|
|
輸入阻抗
|
50 歐姆
|
|
連接器類型
|
MMCX
|
|
輸入頻率
|
參考時鐘：10MHz
|
|
采樣時鐘：
|
|
觸發輸入（TRI）
|
|
輸入電平標準
|
LVTTL/LVCMOS
|
|
輸入閥值
|
-1Vpp ~ +2.6Vpp
|
|
連接器類型
|
MMCX
|
|
輸入頻率
|
最大 200MHz
|
|
ADC（ADS42LB69）輸出
|
|
LVDS 數據寬度
|
8 通道 4 組 LVDS×8，QDR 模式
|
|
FMC 連接器類型
|
FMC
|
|
時鐘模塊（LMK04828）
|
|
內部參考時鐘類型
|
單端
|
|
參考時鐘頻率
|
10MHz（默認），可選配
|
