產品簡介

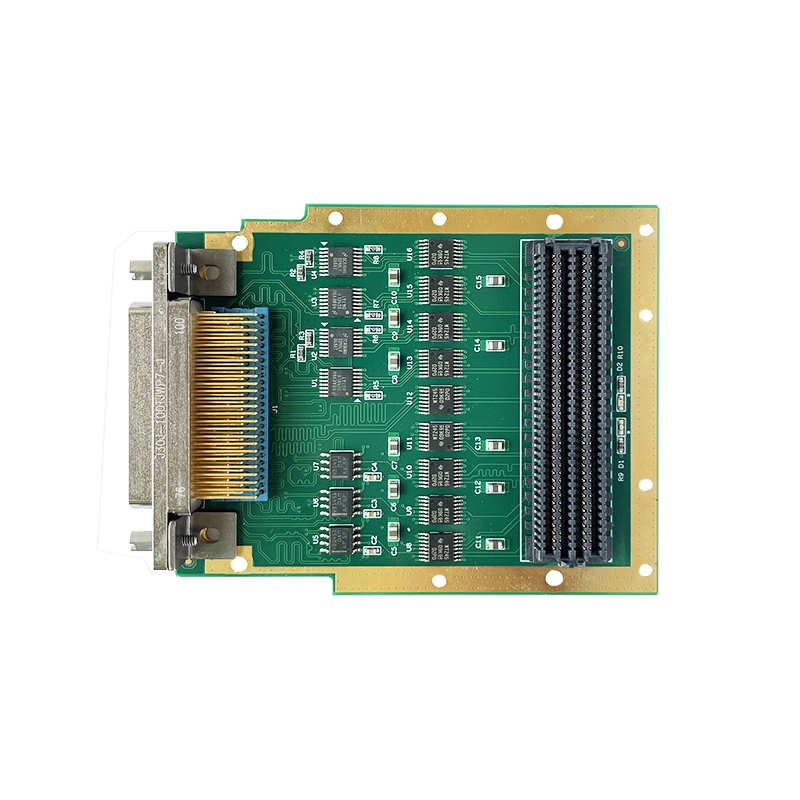

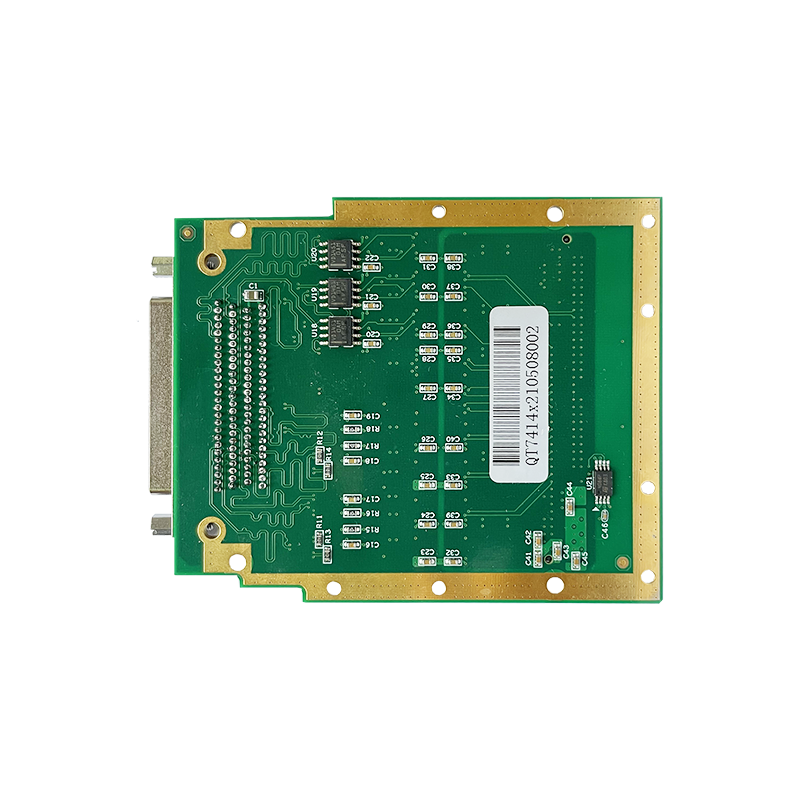

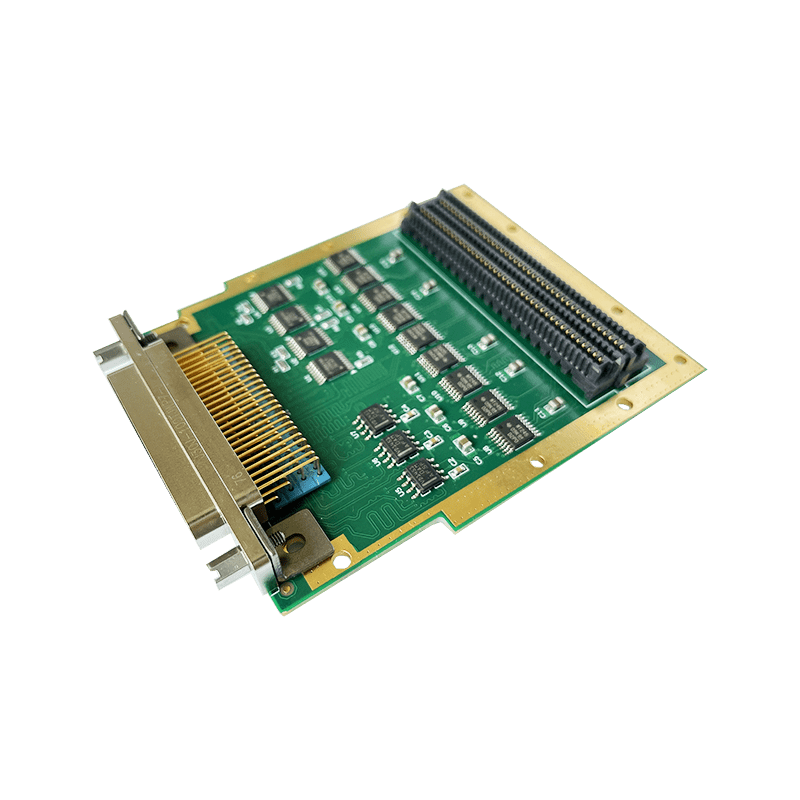

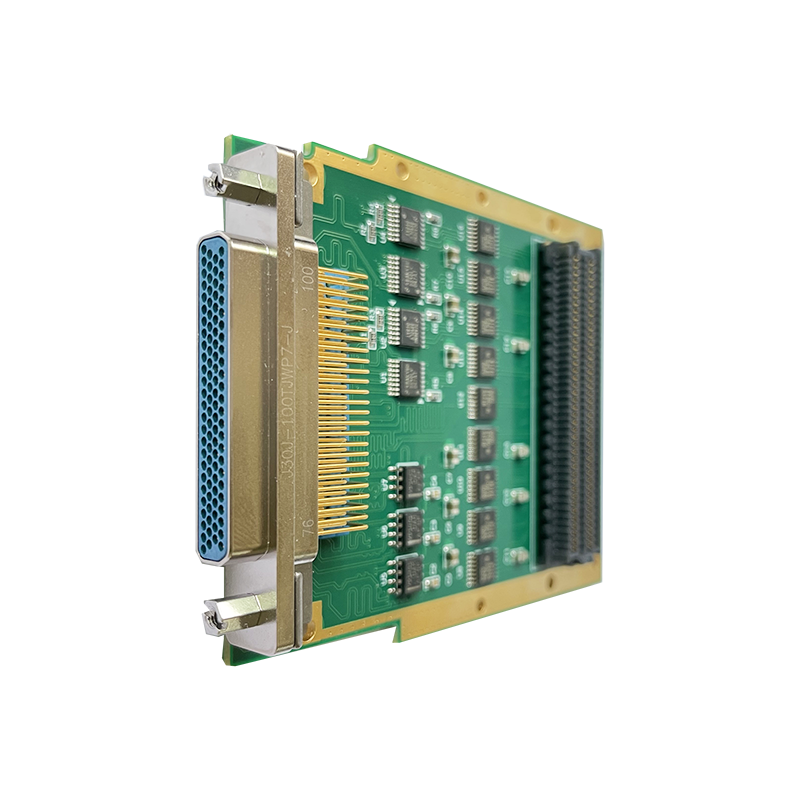

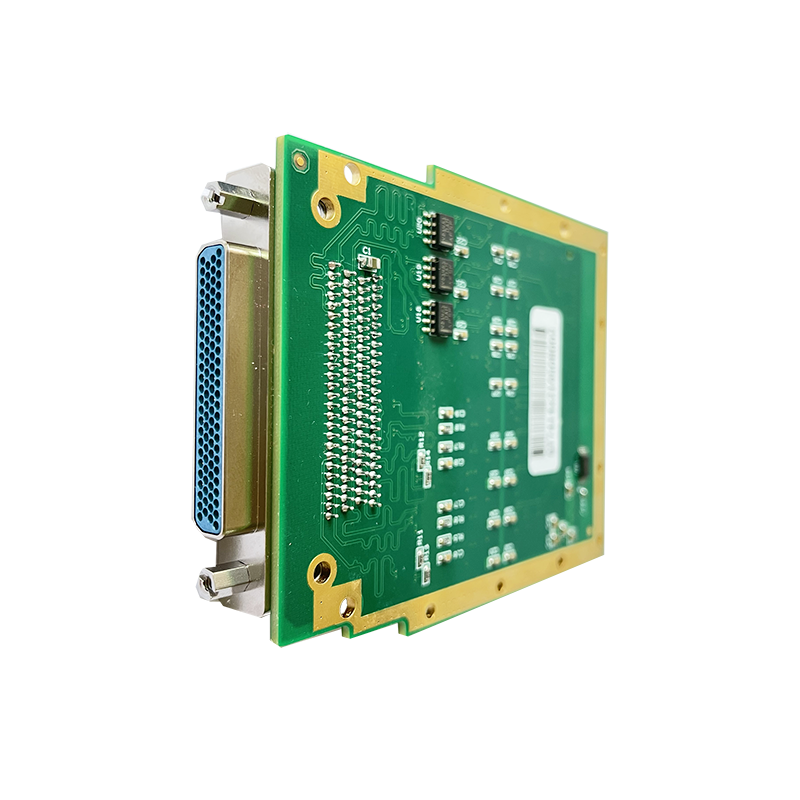

QT7414 是一款支持多路 LVCMOS 和 LVDS 信號互轉的 FMC 擴展子板。它能支持 6 路 422 信號的輸入 / 輸出 ,8 組 LVDS 信號的輸入 / 輸出和 8 路 GPIO 信號的輸入 / 輸出。本產品基于一些邏輯轉換芯片而設計，能實現差分信號轉單端輸出給載板、載板的單端信號轉差分輸出；422 信號的輸入 / 輸出；GPIO 信號由載板實現輸入或者輸出控制。

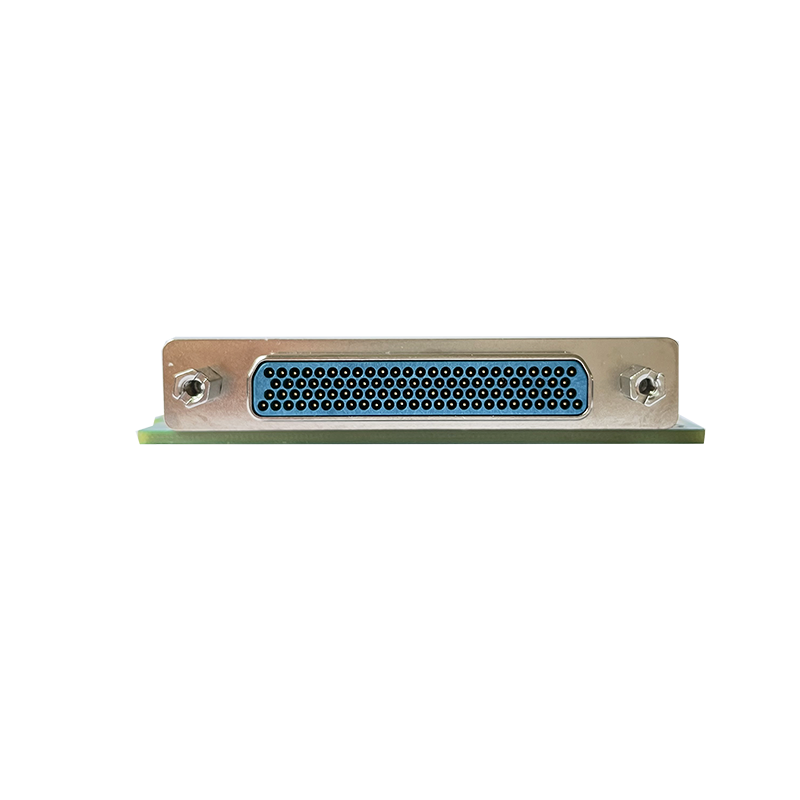

QT7414 板卡的電氣與機械設計依據 FMC 標準 (ANSI/VITA 57.1)，通過一個低密度連接器（LPC）連接至 FPGA 載板。前面板裝配了 1 個 100 個管腳的 J30J 形式的矩形連接器，可保證信號連接牢固和穩定。QT7414 支持導冷結構，可適應于坤馳的多種 FPGA 載板， 如QT7010、QT7011、QT7020、QT7021 及 Xilinx 和 Altera 等通用載板，以進行多路通用信號的擴展。

技術規格

——1 個 100 管腳的 J30J 連接器，作為信號的輸入和輸出

——6 路 422 信號 ,8 組 LVDS 信號和 8 路 GPIO 信號的輸入 / 輸出

——輸入 / 輸出信號形式為 LVDS 或 LVCMOS

——適應范圍：完全符合Vita57.1 規范，包括結構件，子卡尺寸， 面板連接器，正反面器件的限高等，大大提供了子卡的通用性和適配性

——散熱方式：風冷或導冷

——LPC 低引腳數連接器

——工作溫度：商業級 0℃ ～ +70℃ ，工業級 -40℃ ～ +85℃ 功耗

——+3.3V: <300mA;

——Vadj: <100mA;

應用領域

——軟件無線電
