簡介

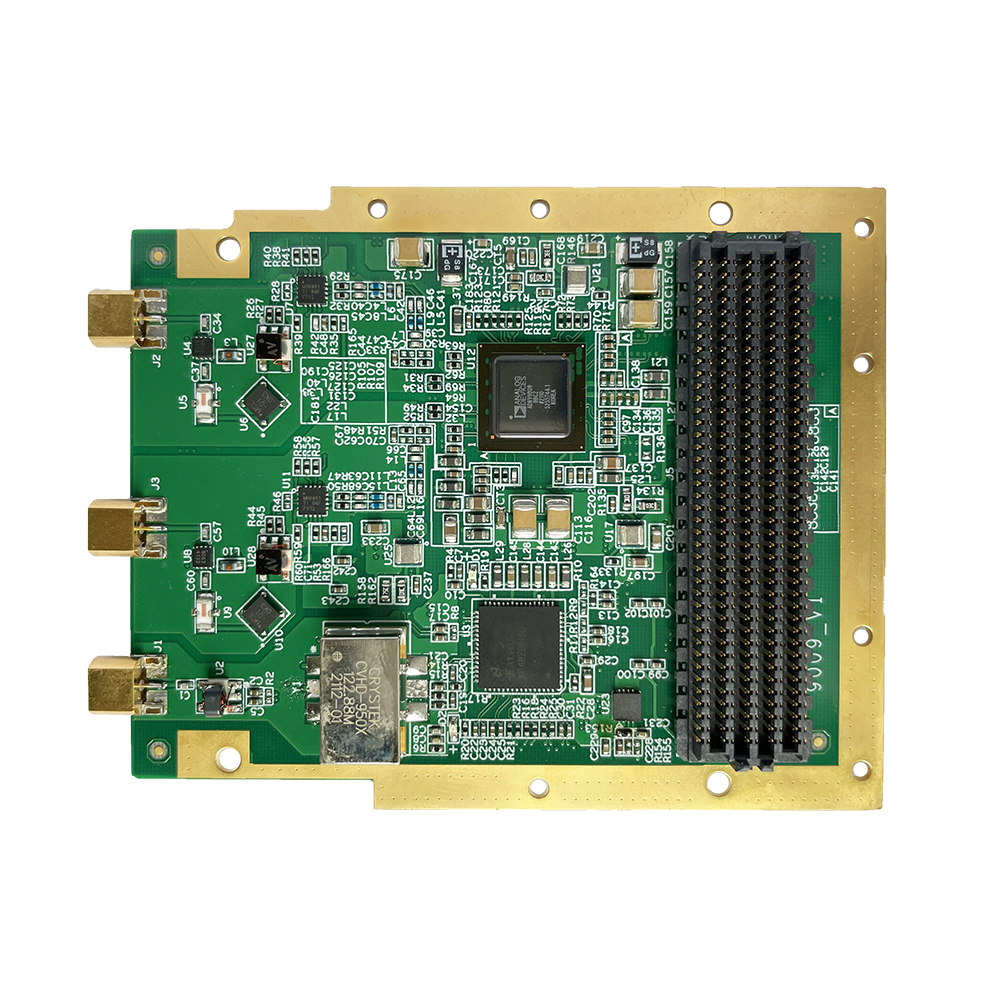

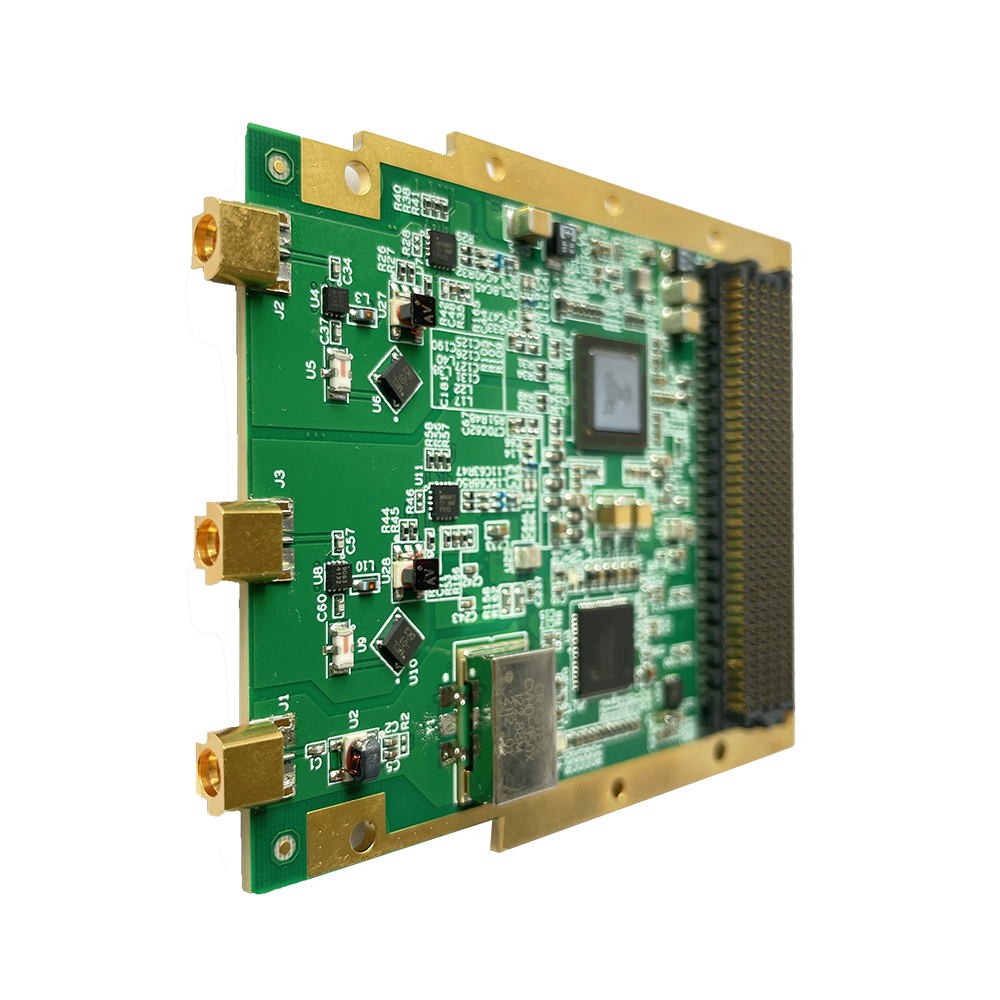

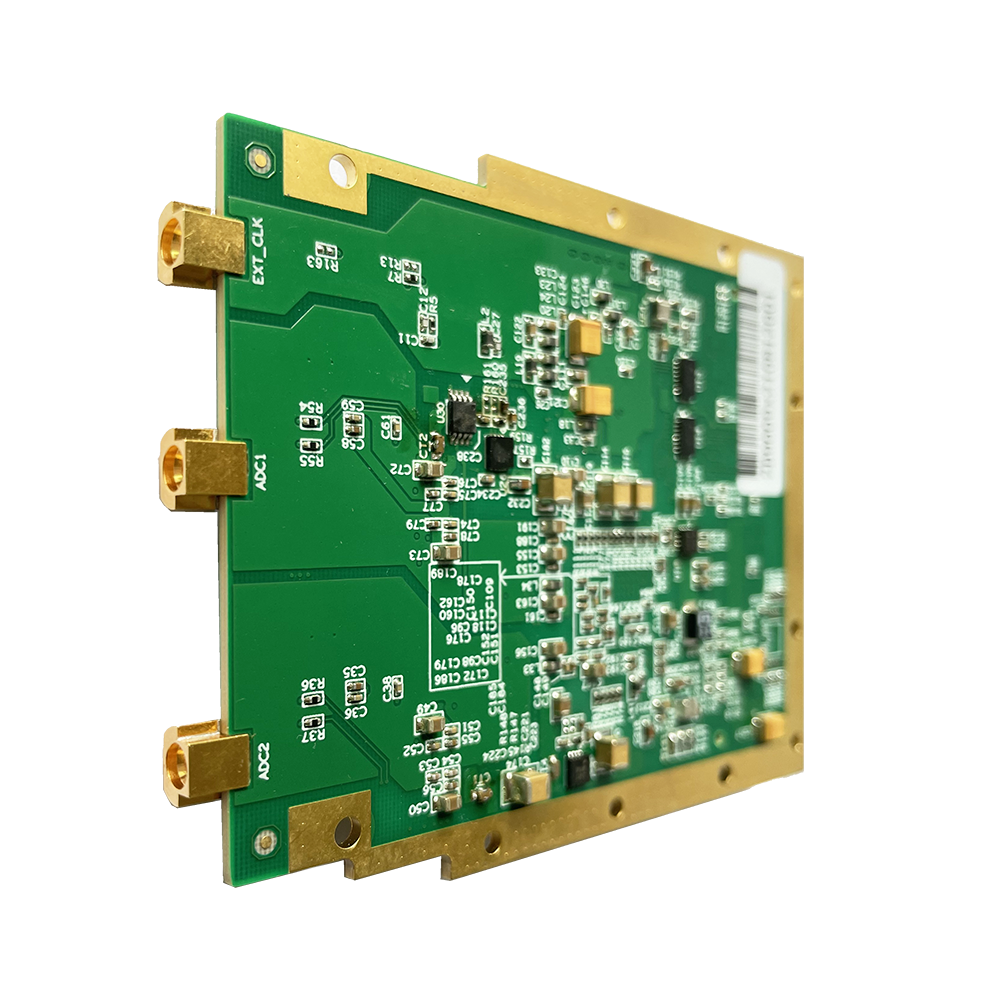

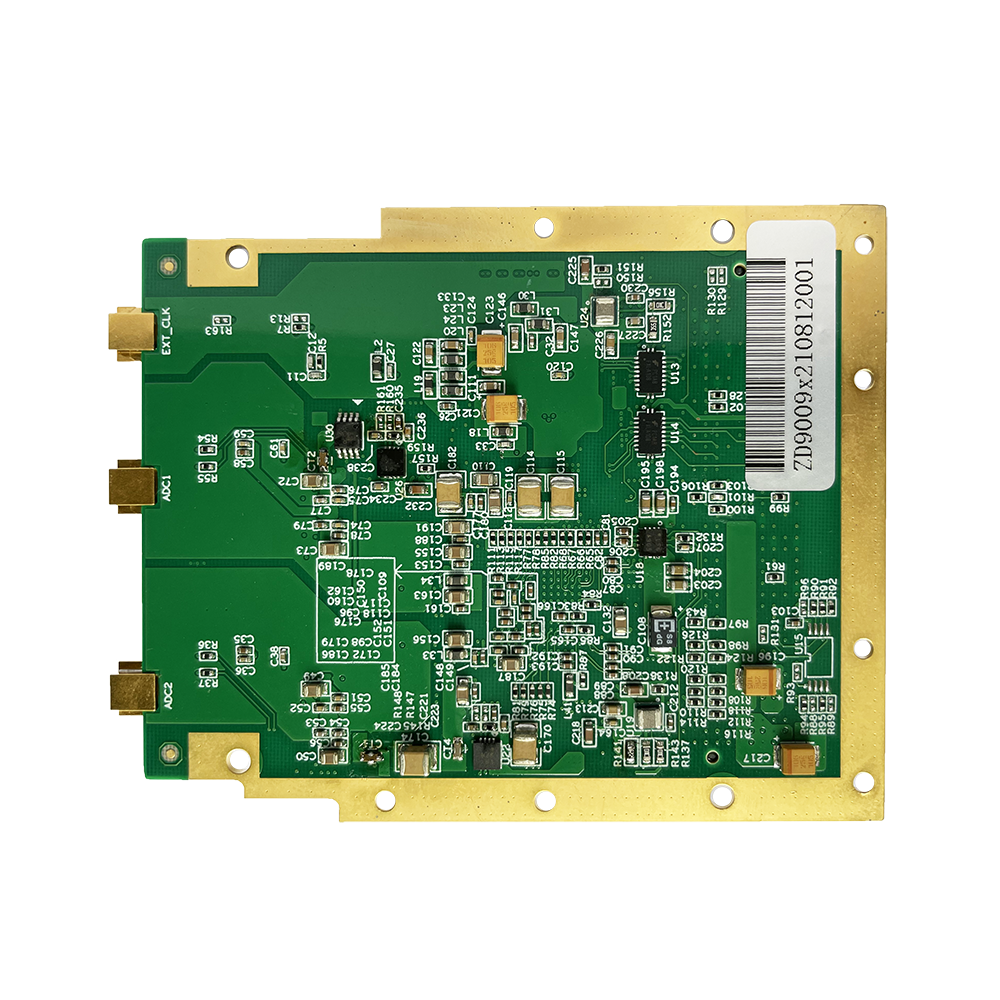

QT7508RF是一款集成RFIC技術和FMC接口的射頻模塊，頻率范圍覆蓋超過75MHz～6GHz。模塊具有兩個接收通道，可做為經濟高效的實驗平臺。時鐘模式支持板卡內部時鐘和板卡外部時鐘等多種模式。

主要特征

●模擬輸入通道數量：2。

●模擬輸入信號頻率范圍：75MHz～6GHz，可調諧。

●輸入電平范圍：-125dBm～0dBm。

●支持信號放大：增益60dB，1dB步進。

●噪聲系數：17dB/Gmax。

●支持電平控制（手動/自動）。

●ADC芯片1片，AC耦合輸入，輸入阻抗50歐姆。

●數模轉換器

ADC芯片：1片ADRV9008，

ADC分辨率：16bits，

ADC ENOB：10bits，

ADC SFDR：70dB。

●瞬時動態范圍：31dB@BW=80MHz。

●采樣：2通道，16bit，184.32MHz。

●支持JESD204B信號輸出。

●散熱方式：風冷。

●時鐘：可由載板控制內部時鐘、外部時鐘。

●工作溫度：0℃～+55℃。

●貯存溫度：-40℃～+80℃。
