簡介

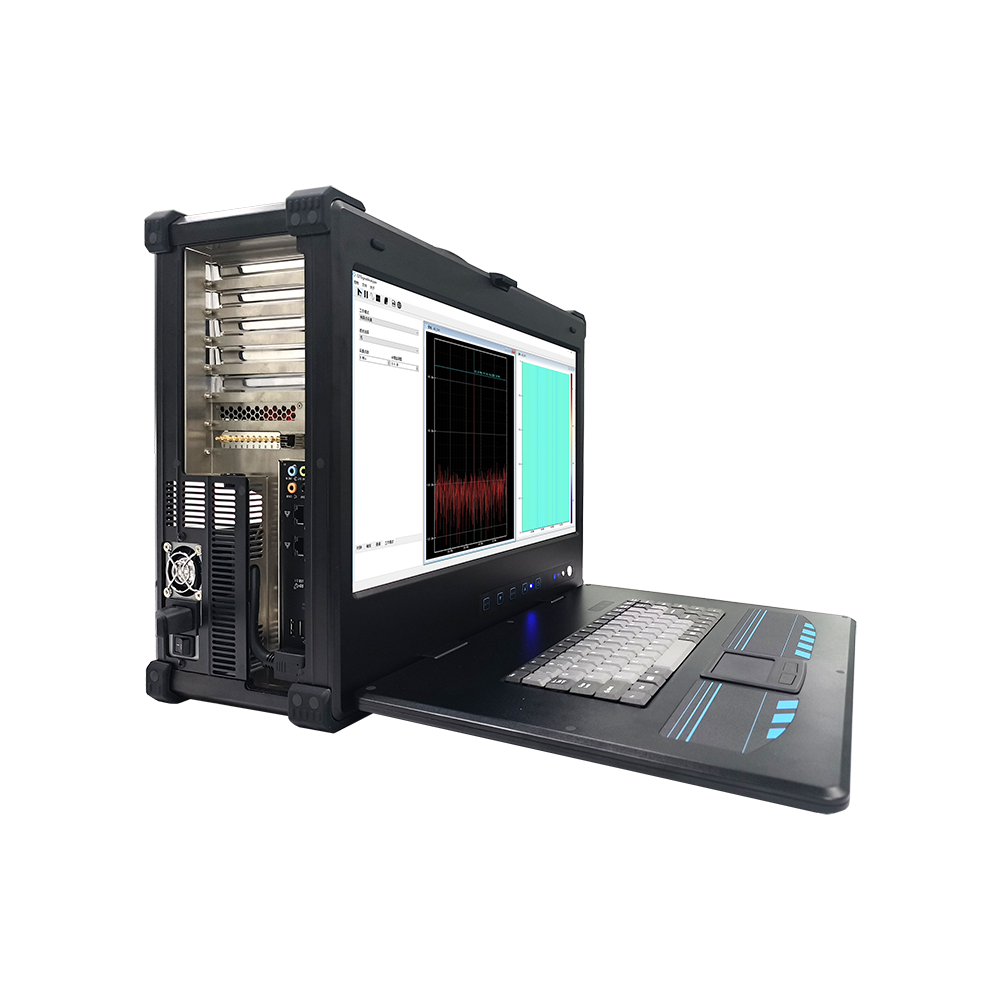

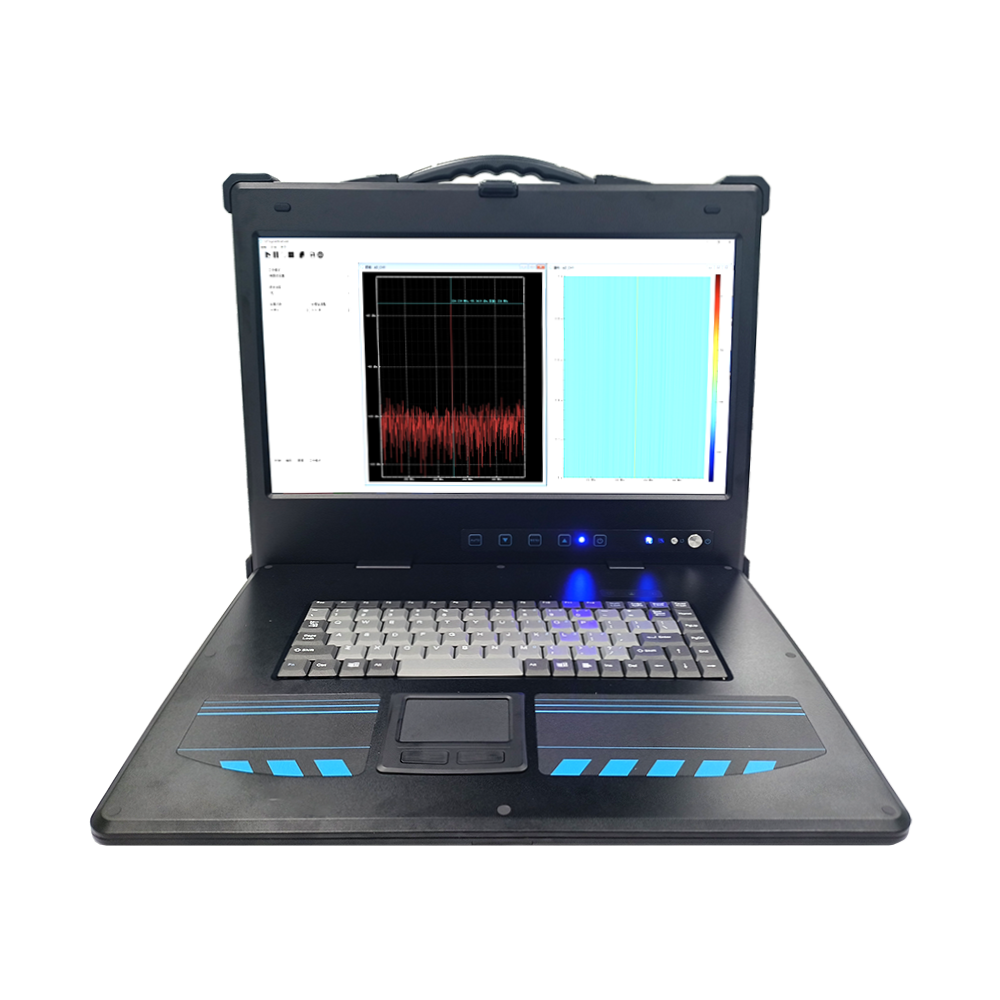

寬帶頻譜處理系統由超高帶ADC模數轉換單元、FPGA實時處理單元和計算機系統構成，實時頻譜分析是隨著現代FPGA技術發展起來的一種新式頻譜分析儀，與傳統頻譜儀相比，它的最大特點在于在信號處理過程中能夠完全利用所采集的時域采樣點，采用快速傅里葉變換（FFT）來實現頻譜測量，從而實現無縫的頻譜測量及觸發。由于實時頻譜儀具備無縫處理能力，使得它在頻譜監測，研發診斷以及雷達系統設計中有著廣泛的應用。

應用領域

寬帶衛星偵收；

無線電偵查；

頻譜分析。

 規格

? 兩路射頻信號輸入；

? 1.5GHz 中心頻率，帶寬為 500MHz；

? AD最高采樣頻率5GS/s;12bit;

? 集成數字信號正交下變頻，復基帶輸出；

? 可對復基帶信號進行數字濾波和降采樣；

? 對基帶信號進行 FFT 分析，最大分析點數為 16384；

? 分析點數可調節，可配置；

? FFT分析前端包括FFT窗函數選擇;

? 分析結果通過高速數據接口傳輸?shù)缴衔粰C(jī)進行顯示。
