VPX-6385 VPX-6385
VPX-6385是6U VPX Intel? Xeon? 服務器控制器。默認采用Intel? Xeon? Silver 4316 @ 2.3GHz 20核,40線程高性能處理器,支持VGA顯示接口。提供8通道128GB DDR4板載內存。VPX-6385支持56組CPU原生PCIe總線到VPX連接器。
技術
支持
  • 王工
  • 010-82894332-808
  • 18612003632(微信可掃碼)
  • info@queentest.com
更多信息,碼上了解 (圖片可點擊放大)

1.1 產品描述

VPX-63856U VPX Intel® Xeon® 服務器控制器默認采用Intel® Xeon® Silver 4316 @ 2.3GHz 20核,40線程高性能處理器,支持VGA顯示接口。提供8通道128GB DDR4板載內存。VPX-6385支持56CPU原生PCIe總線到VPX連接器。

主要性能指標

6U VPX10HP

默認Intel® Xeon® Silver 4316 處理器@2.3GHzTurbo 3.4GHz20 Core30MB Smart Cache150W TDP

ASPEED AST2500 Advanced PCIe Graphics & Remote Management Processor

標配八通道128GB DDR4(內存頻率根據CPU自適應),內存支持ECC

AMI® UEFI BIOS, 8MB SPI閃存;

VPX總線:

P0: 12V POWER SUPLY2* IPMB,1* SYS_RESET,GA4:0】物理地址端口,1* PCIe Ref Clock

P1: 1* PCIe x16 GEN4可拆分成多路X8/X4

P2: 1* PCIe x16 GEN4可拆分成多路X8/X4

P3: 1* PCIe x16 GEN4可拆分成多路X8/X42* PCIe Ref Clock

P4: 1* PCIe x8 GEN3可拆分成2X42* Serdes千兆網,2*1000Base-T千兆網;

P5: 3* USB3.01* USB2.02* SATA3.01*VGA6* PCIe Ref Clock

P6: 2* RS232/422/4854* FAN

支持OpenVPX MOD6-PAY-4F1Q2U2T-12.2.1-2規范;

BMC AST2500集成顯卡,最大支持1920 x 1200分辨率;

Intel® I350AM4 提供2SerDes2Base-T千兆網輸出到VPX 連接器;

CPU輸出56PCIEVPX連接器;

前面板J30J支持1Intel® I210 千兆以太網口,支持遠程管理;

前面板J30J支持1VGA模擬顯示接口,通過撥碼開關選擇,可切換至后I/O

前面板J30J支持2USB 2.0 接口,1USB 2.03USB3.0(兼容USB2.0通過VPX 連接器輸出到I/O

前面板J30J支持1個RS232 BMC調試串口,2RS232/422/485串口通過VPX 連接器輸出到I/O

板內1M.2 NVME PCIE Gen4 2280存儲接口

2SATA3.0 通過VPX連接器輸出到背板;

支持1個電源指示燈(綠色),1個硬盤指示燈(紅色),1系統復位按鍵;

紐扣鋰電池,用于保存RTC CMOS RAMBIOS配置;

支持監控CPU溫度,系統溫度,核心電壓和直流電壓;

操作系統:Windows 10/ Windows Server 2019/Linux等;

機械尺寸:233.35mm*160mm(*)

工作溫度:-20+55℃可選-40+55

相對濕度:95%,無凝露;

沖擊:15g-峰值,11ms持續時間,非運行;

振動:2Grms隨機振動,每軸頻5Hz500Hz,工作狀態;

重量:不大于3000g(帶散熱片)。

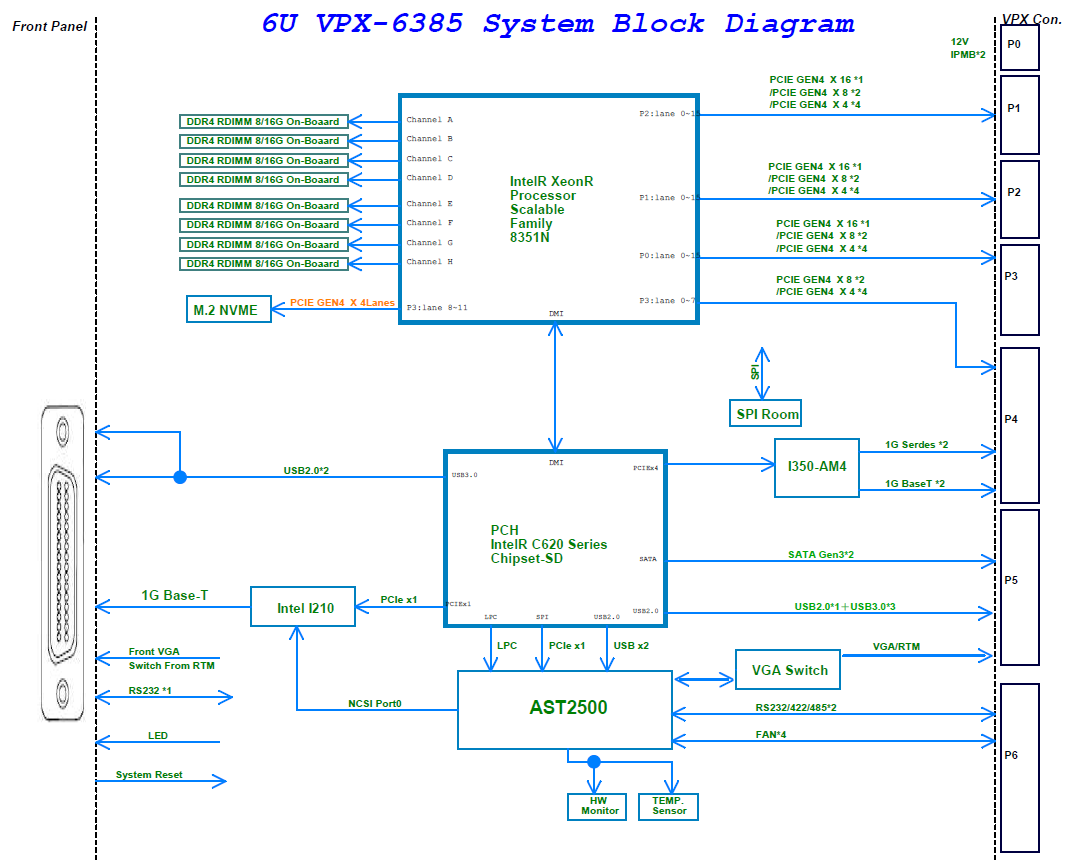

1.2 功能模塊圖解

圖片1
