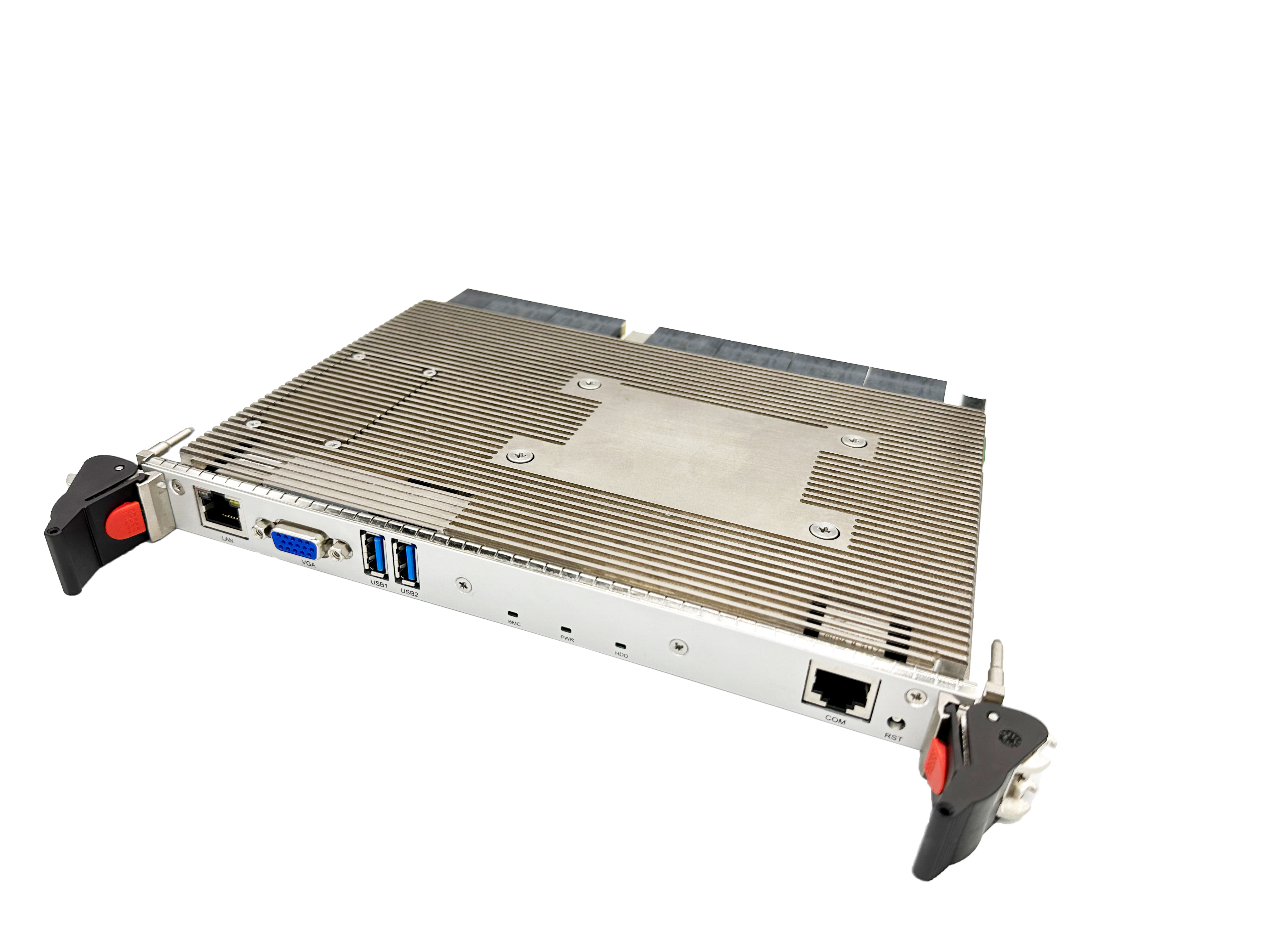

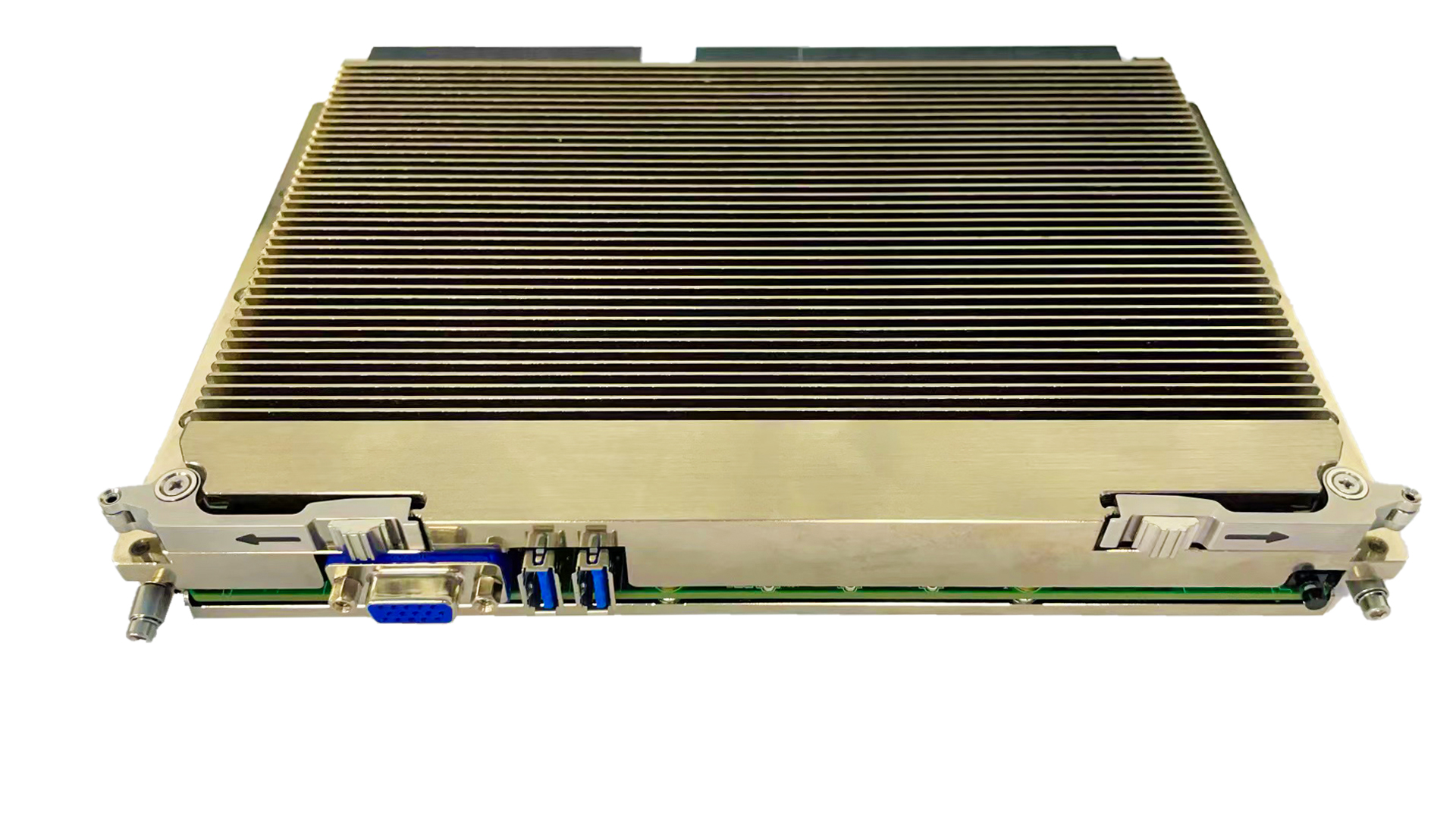

VPX-6483是6U VPX Intel® Xeon® 服務器控制器。采用Intel® Xeon® E5-2618L V4 Processor @ 2.20GHz 10核,20線程高性能處理器,支持VGA顯示接口。提供64GB DDR4板載內存。VPX-6483支持多路PCIe3.0 總線。
主要性能指標
n 6U VPX,5HP;
n Intel® Xeon® E5-2618L V4 Processor@2.2GHz,Turbo 3.2GHz,10 Core,20MB Smart Cache,75W TDP;
n ASPEED AST2400 Advanced PCIe Graphics & Remote Management Processor;
n 標配四通道32GB DDR4-2133 MHz,支持ECC,最大支持板載64GB內存;
n AMI® UEFI BIOS, 8MB SPI閃存;
n VPX總線:
P0: 12V POWER SUPLY,2* IPMB,1* SYS_RESET,GA【4:0】物理地址端口,1* PCIe Ref Clock;
P1: 1* PCIe x16 GEN3;
P2: 1* PCIe x16 GEN3;
P3: 1* PCIe x8;3* PCIe Ref Clock;
P4: 4* PCIe Ref Clock,2* Serdes from I350與Base-T復用,4*1000Base-TX;
P5: 4* USB2.0,1*VGA;
P6: 1* SATA3.0,2* RS232,4* FAN,1* PS/2。
n 支持OpenVPN MOD6-PAY-4F1Q2U2T-12.2.1-2規范;
n 1個Intel® I210 千兆以太網口,RJ-45 接口;
n Intel® I350AM4 提供2路SerDes與Base-T復用,4路1000 Base-T輸出到VPX 連接器到背板;
n BMC AST2400集成顯卡,最大支持1920 x 1200分辨率;
n 前面板支持1個VGA模擬顯示接口,通過撥碼開關選擇,可切換至后I/O;
n 前面板2個USB 3.0 接口,4個USB 2.0 通過VPX 連接器輸出到I/O;
n 前面板支持1個RS232串口,2個RS232通過VPX 連接器輸出到I/O;
n 1個mSATA;
n 1路SATA3.0 通過VPX連接器輸出到背板;
n 支持1個電源指示燈(綠色),1個硬盤指示燈(紅色),1個系統復位按鍵;
n 紐扣鋰電池,用于保存RTC CMOS RAM,BIOS配置;
n 監控CPU溫度,系統溫度,核心電壓和直流電壓;
n 操作系統:Windows 7/ Windows 10/ Windows Server 2008/ Windows Server 2012等;
n 機械尺寸:233.35mm*160mm(長*寬);
n 工作溫度:-20℃~+60℃可選-40℃~+60℃;
n 相對濕度:95%,無凝露;
n 沖擊:15g峰-峰值,11ms持續時間,非運行;
n 振動:2Grms隨機振動,每軸頻率5Hz~500Hz,工作狀態;
n 重量:不大于1500g(帶散熱片)。
