系統規格：

  系統主要完成同步觸發和時間信息的同步放送，以及接收功能。

  系統由同步主控模塊和同步接收模塊以及控制軟件和FPGA邏輯構成，完成多個不同設備的同步控制功能。

  系統實現原理如下：

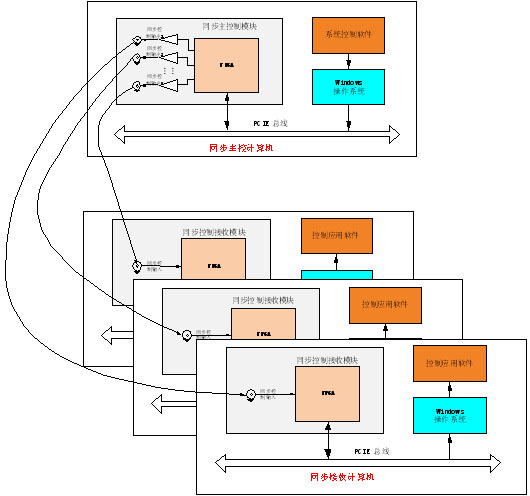

  整個系統由一塊主控同步控制模塊和幾個同步控制接收模塊（數量由應用需要定）已經總體同步控制軟件組成。

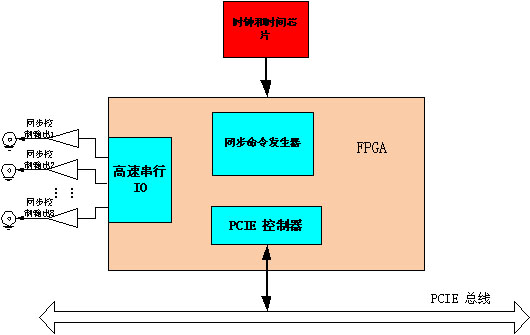

  主控同步模塊通過PCIE總線接收主控軟件的控制命令，通過板載的FPGA控制時鐘芯片和自身硬件邏輯，向各個同步接收卡發送同步和時間命令。通信協議由系統事先制定好，為了遠距離傳輸命令，控制接口采用高速串行接口連接。

  實現原理框圖如下：

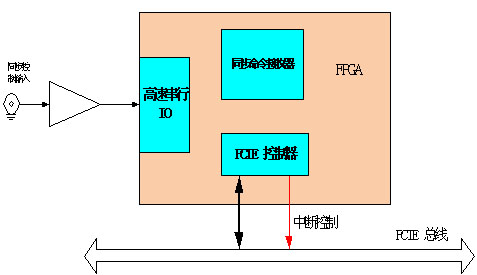

  同步接收模塊通過高速串行總線接收到主控模塊的同步命令后，通過PCIE總線向系統申報中斷，系統軟件接收到中斷申請后控制本地采集器開始工作，同時接收來自主控模塊的時間信息，將當前采集數據打入時間標簽。

  實現原理框圖如下：



  關于軟件控制：應用軟件結合高速IO，對外部事件快速響應，以大化的滿足該方案的用戶級應用響應；通過優化，用戶級應用程序?qū)ν獠渴录ㄖ袛啵┑捻憫?yīng)時間確保在1ms內。

  同時該模塊支持GPS定時功能
