cPCI/cPCIExpress接收/發送系統

  接收/發送系統規格：
  系統采用6U標準的cPCI/cPCIExpress架構，包括如下幾個部分：
  1．4通道14bit250MSPS采集模塊，采用TI的ADS42B49雙通道ADC，部署兩塊該芯片。
  2．8通道16bit1250MSPSDAC模塊，采用TI的DAC34H84芯片,部署兩塊該芯片。
  3．4通道正交調制模塊，采用ADL5385,RF頻率范圍30MHz-2.2GHz，板載高性能LO發生器。
  4．FPGA采用XilinxXC5VLX220TFPGA。
  5．板載512MB64位寬DDR2存儲器連接到FPGA。
  6．兩塊TI320C6455DSP，分別具有獨立的DDR2外存儲器和flash芯片。
  7．同時支持66MHz32bitPCI總線和PCIEx4總線。
  8．外置超低相噪恒溫晶體模塊，產生LO輸入?yún)⒖紩r(shí)鐘。

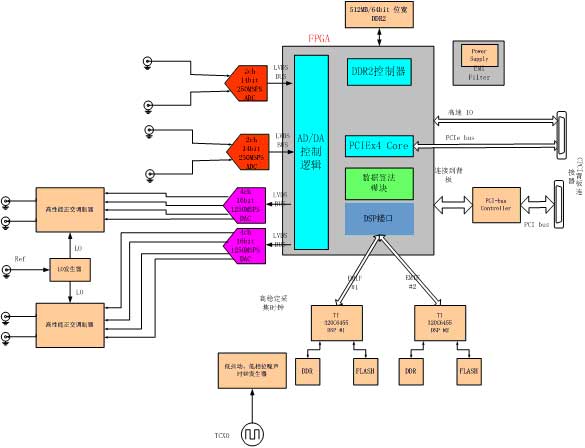

  系統實現框圖如下：

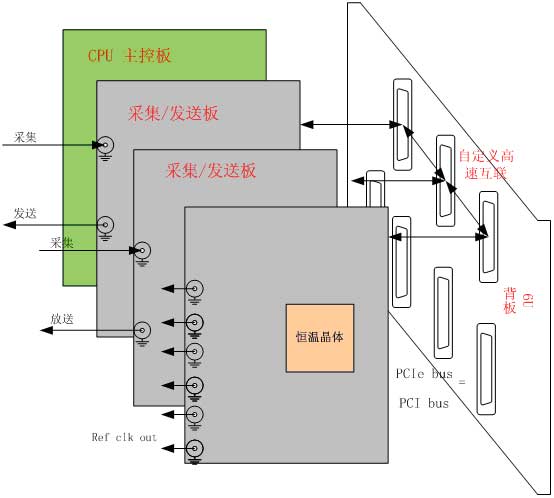

  該接收/發送以及CPU系統的組成模塊如下圖所示：

  由于同時具有PCI總線和PCIE總線以，該系統可以方便的CPU控制板和大容量存儲板進行連接，組成更靈活的系統。
  采集/發送系統：

  采集回放卡包括如下特性：

  1．2通道14bit250MSPS采集。50歐姆，AC耦合，輸入幅度2Vpp，700MHz帶寬。

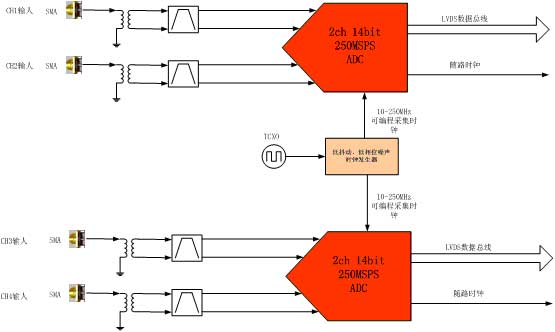

  ADC采用TIADS42B49雙通道ADC：


  信號由SMA接口輸入，經過變壓器藕合變成差分信號；濾波器為可配置：直通、低通或帶通，5階貝塞爾或巴特沃茲。ADC所有輸出數據和隨路時鐘均連接到FPGA。采集時鐘通過高性能時鐘發生器產生，采集頻率可在10MHz-250MHz范圍內編程。

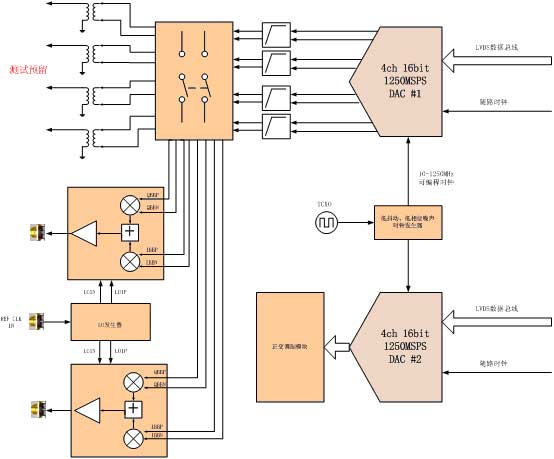

  2．4通道16bit1250MSPSDAC，TI的DAC34H84芯片，正交調制器采用ADL5385。
  DAC輸出采用1:4變壓器藕合，預留測試端口，50歐姆負載下高輸出1Vpp電壓。低通濾波器帶寬可以配置。DAC的采集時鐘通過高性能時鐘發生器產生，采集頻率可在10MHz-1250MHz范圍內編程。

  3．512MB本地緩存。

  4．支持PCIEx4接口。

  5．支持PCI66M32bit接口

  6．低抖動、低相噪時鐘發生器。

  7．支持8對raidIO高速互聯接口，直接將數據通過背板傳輸?shù)酱鎯?chǔ)控制卡。

  8．可以多塊卡組成多通道同步工做模式。

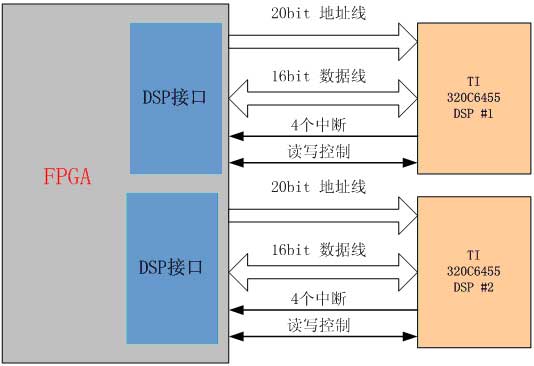

  9．DSP同F(xiàn)PGA采用EMIF總線連接，連接關系如下：

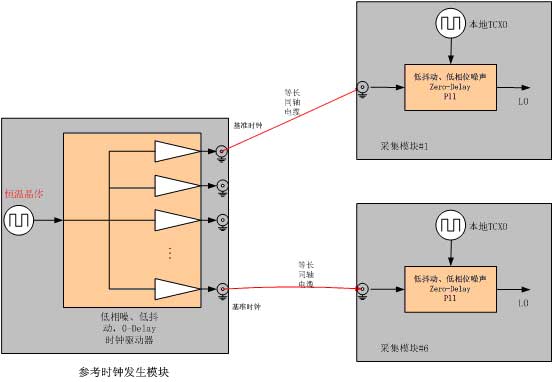

  系統參考時鐘發生模塊：

  本地采用高性能恒溫集體，通過驅動器同時輸出6-8個參考時鐘輸出。每個模塊采用zerodelayPLL，通過輸入?yún)⒖紩r(shí)鐘產生本地的LO給調制器。


  采集回放模塊性能指標的保障：

  對于采集回放模塊性能指標，主要保障系統的信噪比大化。通過以下三方面來實現：

  1、高精度的采集回放芯片。采集回放模塊均采用TI的14bitADC和16bitDAC。支持較高噪聲擬制比和采集精度，保障采集精度優于信號本身的量化精度。
  2、高穩定，低噪聲的電源系統。
  3、低抖動以及低噪聲的采集時鐘放生系統。采用有源溫度補償VCXO，analogdevice的時鐘管理芯片，保證了采集系統的高穩定度和低抖動。

  關于采集/回放的性能測試：

  采集回放系統性能測試方案分為兩部分：

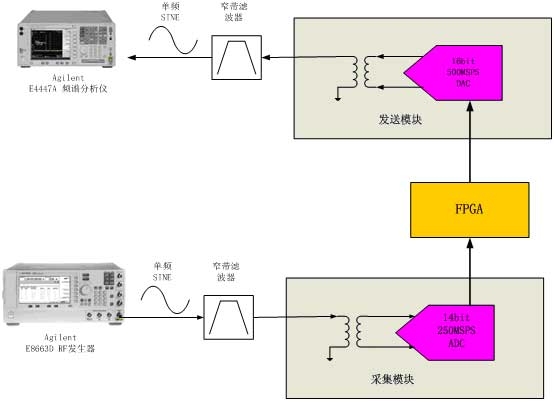

  1．測試采集/回放系統本身的性能，如信噪比SNR，THD以及ENOB等測試項目。其測試方法如下：

  ADC模塊的測試：
  使用AgilentE8663DRF信號發生器，主要發生單頻的sine信號，通過窄帶濾波器，保證sine的“純凈”。信號幅度為+/-1V輸出，保證ADC輸入的滿幅度。
  信號通過ADC采集后進入PC并存儲，通過測試軟件進行數據處理。


  關于ADC采集數據的處理及計算方法：
  Data輸入可以選取2048個點，同hanningwindow進行卷積，防止矩形窗引起的Gibbs現象。
  卷積后的信號進行FFT，得到頻譜數據。這是為了測試數據的準確性，可以多采集幾次進行譜平均，得到更準確的譜數據。

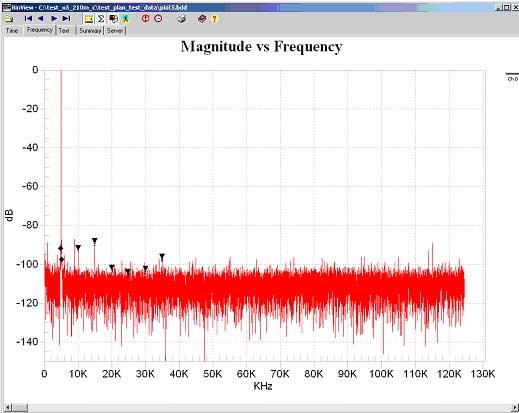

上圖為14bitADC在250Msps采樣率下采集單頻信號的頻譜。

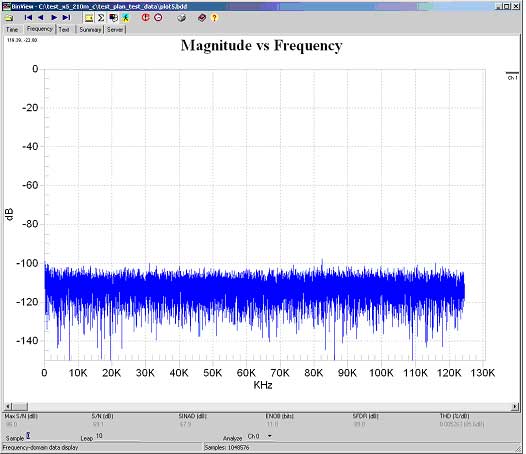

上圖為ADC輸入底噪聲頻譜。

  DAC的性能測試

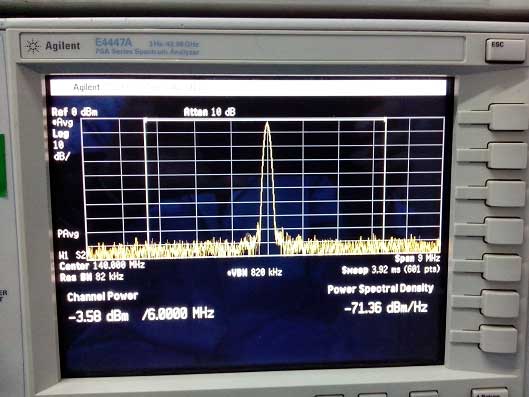

  DAC在220MHz時鐘下（采用mixfreg算法，相當于110MHz時鐘DAC工作在1.25Fs,第二來奎斯特區域）產生140MHz中頻的測試結果：
  噪聲密度在-90dBm。

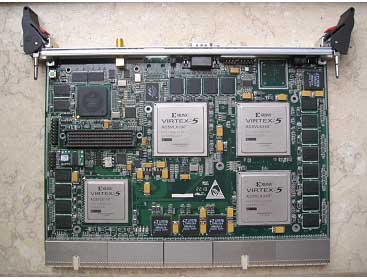

  采集板卡參考外觀圖如下：

  系統配套軟件：

  系統軟件包括應用軟件，二次開發API函數，以及FPGA開發環境三部分。

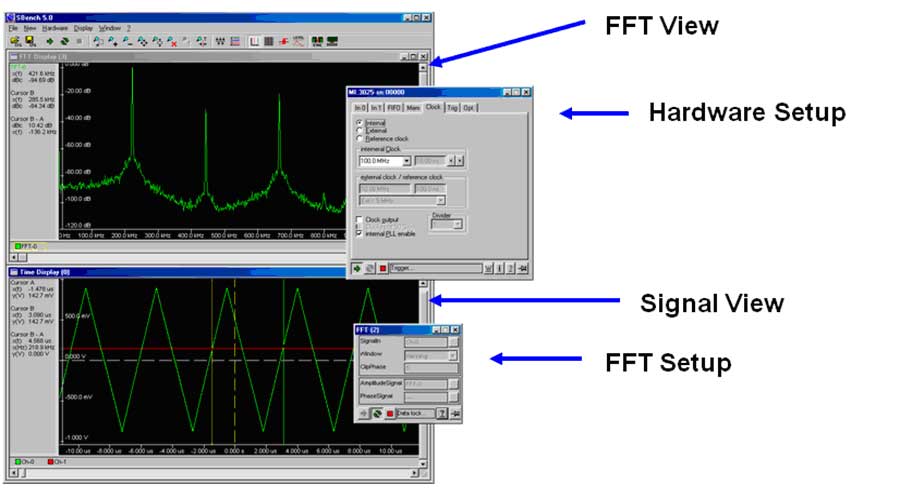

  1．應用軟件：具有虛擬示波器功能，方便設置硬件，讀取/保存數據以及波形顯示/頻譜分析功能。
  其功能和界面如下所示：

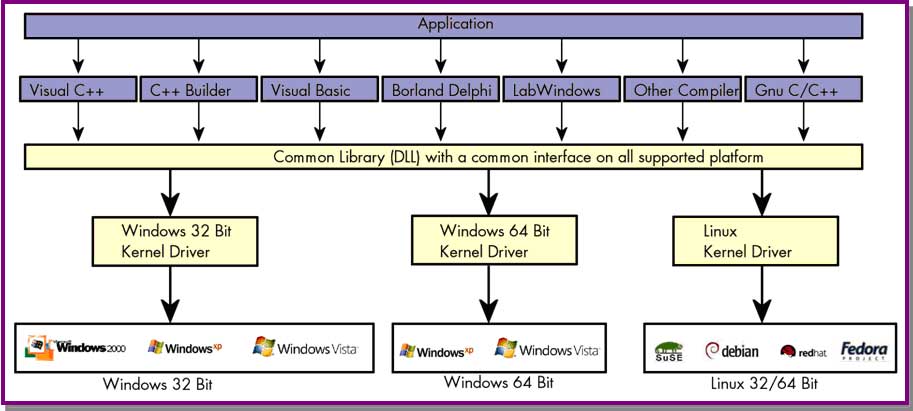

  2．二次開發API函數：

  我們提供豐富的接口函數和系統主要功能的例程，支持C/C++，labview以及Matlab環境下的二次程序開發。

  3．FPGA開發環境：

  采集模塊具備基于VerilogHDL或VHDL的FPGA開發環境。用戶邏輯只需要在目前已經建立好的工程中加入自己的RTL代碼即可。

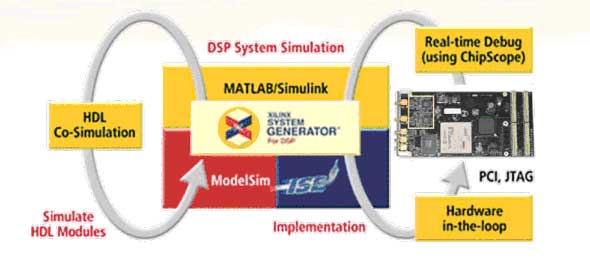

  同時提供Xilinx的systemgenerator同matlab/simulink接口工程和實例。
