系統規格：

  系統提供1塊PXI中頻采集模塊，具備FM/AM解調功能以及頻譜分析功能。

  a.每塊卡有4個高性能ADC通道（AnalogAD6645ASQ-105MHz）。

  b.面向信號處理應用場合的FPGA(XilinxVertex-4SX35)和高性能的定點DSP（TITMS320C6416-A6E3）、故可適合于大多數軟件無線電行業的應用。

  c.每塊板上標準配置32+64MB內存，支持FIFO模式，將數據傳入計算機中。

  d.內建DDC下變頻模塊，直接將中頻信號變為基帶信號帶寬，便于實時傳輸進入計算機。

  e.軟件包支持AM，FM的同步解調。

  f.通過DSP進行實時頻譜分析，輸出結果數據。

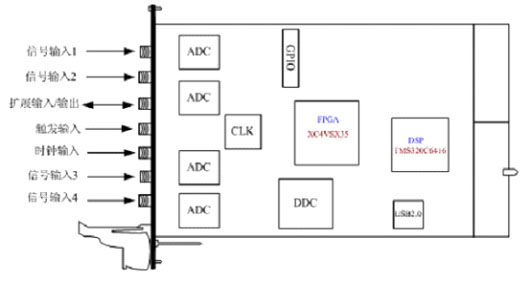

  g結構為標準PXI3U單槽尺寸。

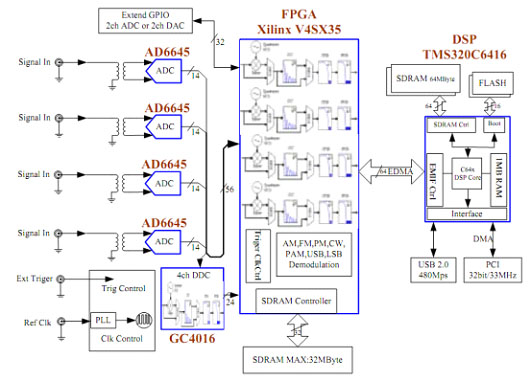

  該模塊的原理如下所述：


  工作原理：

  ADC根據所設置的時鐘采樣率進行多4或單通道通道同步中頻信號采集（eg.Fs=100MHz），采樣后的數據經后級獨立4通道的DDC混頻抽取濾波后，得到需要帶寬（eg.BW=25KHz）的基帶信號。基帶信號通過DMA的方式，通過板載FIFO（32MB），實時傳輸到計算機中，與系統相配合的軟件包可實現4通道AM，FM的同時解調，DSP可用于完成FFT的計算、相位的計算、調制模式的自動識別等功能。

  技術特性

  General
  輸入通道：1ch、2ch、4ch
  分辨率：14bits
  采樣率：10～100MS/s
  板載存儲器：64MByte+32MByte
  Input
  正常信號電平：0dBm(±0.316Vpp)
  滿量程范圍：+10dBm(±1Vp)
  大不損壞輸入幅度：+14dBm
  大直流輸入：±2V
  輸入阻抗：50Ωnominal
  輸入端駐波：<1.5:1nominal
  耦合方式：AC，變壓器耦合
  模擬輸入頻率范圍：2MHzto200MHz
  信號輸入中心頻率：10.7/21.4/70MHz
  信噪比SNR：>70dB
  無雜散動態范圍SFDR：>82dB
  Frequency
  內時鐘頻率Fs：100MHz
  精度：<±10ppm
  相噪：@1kHz<-128dBc/Hz
  ResidualFM:<2Hzpk–pk(10ms)
  可選用VCXO、TCXO或OSC
  DigitalDownconversion
  FPGA硬件實時處理
  抽取率n：4to16384（4的整數倍間隔）
  NCO分辨率：0.03Hz
  NCOSFDR：<-102dBc/Hz
  帶內波動：≤±0.5dB
  矩形系數:≤1.25
  數字濾波器帶寬：BW=Fs/n/1.25
  emodulation
  可選AM、FM、PM、USB、LSB、CW、SSB、PLUSE
  riggering
  觸發模式外觸發,軟件觸發
  PXI背板總線同步觸發
  Slope：Rising,falling
  外觸發電平：TTL
  外觸發連接器方式：SMA
  大觸發電平：+5.2V
  xternalFrequencyReferenceInput
  連接器：SMA
  輸入阻抗：50Ω
  輸入幅度：0dBmto+10dBm
  大不損壞輸入幅度：+15dBm
  大直流輸入：±3VDC
  頻率輸入范圍：10～105MHz
  peratingSystem
  軟件包Windows2000/XP（標準）、VxWorks(可選)
  ataOutput
  IQ數據、FFT頻域數據、解調數據
  orkMode
  實時信號連續采集
  帶通信號采集
  owerRequirements
  2通道100MHz同步采樣功耗:<8.5W
  4通道100MHz同步采樣功耗:<12.5W

  軟件測試功能

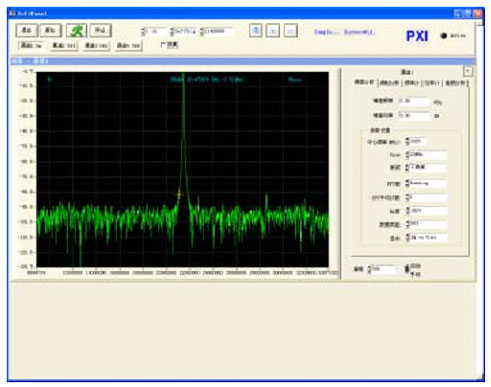

  頻譜分析功能：
  a.顯示頻譜圖形，峰值頻率和峰值功率.
  設置參數如：中心頻率，SPAN，FFT平均次數，FFT窗類型。

  b.調制分析功能
  顯示調制波形，設置參數如：解調類型，調制頻率。

  c.功率計:
  顯示峰值功率，均方功率。
  設置參數如：參考電平。

  d.音頻分析:
  顯示音頻信號頻率，電平，失真度，信納比。
  設置參數如：參考電平。

  系統實現原理：
  整個系統實現原理如下所示


  系統軟件主要完成4部分工作：

  1．FM信號的數字解調部分；
  2．AM信號的數字解調部分；
  3．FFT分析，通過計算FFT結果，得到基帶信號的性能；
  4．控制RF部分的本振，搜索信號。

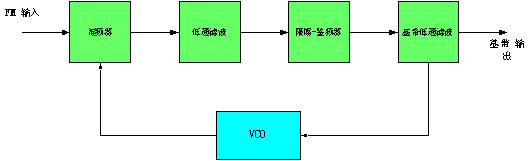

  FM實現的原理如下圖所示：


  采用性能較好和全數字鎖相環路進行解調，其濾波器均為數字濾波器，帶寬可以根據響應頻率可調。鎖相環輸出即為解調后的基帶信號。

  AM的實現比FM更為簡單些,其實現原理如下：



  關于FFT模塊：

  主要將輸入數據分成一幀一幀的組合，每幀的點數可以選擇，如1024,2048等。點數越多，生成的曲線越平滑；但頻率分辨率取決于采樣率：我們如果采用4倍中頻采樣，如果基帶信號帶寬為20kHz左右，采樣率為80MSPS，那么頻率分辨率為40M/20K=2000,將pi區間分為2000份，產生pi/2000的精度。

  我們通過分析頻譜，找到大的峰，作為基波，第二小的作為二次諧波，以此類推，我們將找到三次、四次、五次諧波等等。從而能分析信號的失真度：基波的能量和諧波能量和的比值。基波的功率。將基波和能量和諧波的能量從頻譜中減去，將剩下的譜能量就和，在同基波的能量向比較，就能得到系統的信噪比。

  關于頻率掃描控制：我們首先在FFT輸出的值后面設定一個門限值，但能量小于這個門限值是，我們認為接受到的沒有信號，只是噪聲，這是我們進行本振的設置，進行頻率掃描，直到接受到信號（能量高于門限值），將該頻段的信號進行測試分析輸出結果；在進行下一次頻率移動，直到搜索完整個RF頻率范圍。
