系統規格：

  系統提供2套上行和下行收發模塊，每個下行模塊分別包括4路ADC（接收兩對I/Q基帶信號），每個上行模塊分別包括4路DAC（發送兩對I/Q基帶信號）。

  系統中下行模塊選用兩塊InnovativeDSP的X5-210M4通道14bit高速ADCPCIe采集模塊。

  a.每塊卡有四個獨立可調節的14bitADC通道，高采樣率達到250MSPS。

  b.FPGA為XILINX的V5SX155T，用戶可編程，廠家提供全部數據采集/波形發生邏輯和系統架構，用戶可以在此基礎上添加自己的算法邏輯。

  c.每塊板上標準配置512MB內存，可作為FIFO，將數據傳入計算機中。

  d.系統總線接口為PCIEX8,傳輸速率可以大于1GB/S。

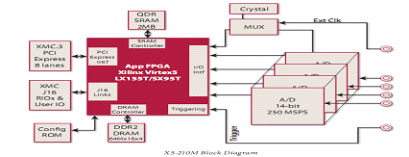

X5-210M架構圖

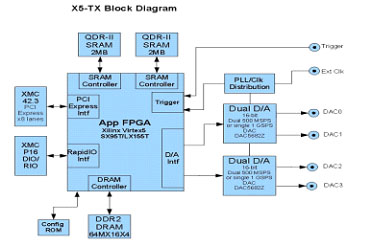

  上行通道選用兩塊InnovativeDSP的X5-TX4通道16bit高速DACPCIe采集模塊。

  a.每塊卡有四個獨立可調節的16bitDAC通道，高采樣率達到500MSPS。

  b.FPGA為XILINX的V5SX95T（由于上行通道邏輯量比較少），用戶可編程，廠家提供全部數據采集/波形發生邏輯和系統架構，用戶可以在此基礎上添加自己的算法邏輯。

  c.每塊板上標準配置512MB內存，可作為FIFO，將數據傳入計算機中。

  d.系統總線接口為PCIEX8,傳輸速率可以大于1GB/S。


  每個收發模塊分別安裝在InnovativeDSP的eInstruments-PC機箱中。

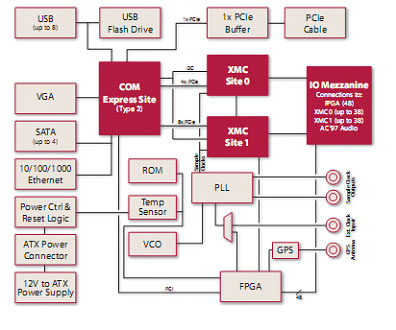

  eInstruments-PC的體系架構如下：



  計算機的CPU可以選用intel的core2Duo2GHz，內存支持到4GB，機箱中可以同時裝入兩塊模塊（如一塊上行模塊和一塊下行模塊，組成全雙工系統）。

  集成顯卡，直接連接顯示器。重要的該系統集成了兩個SATA控制器（內部），同時集成了外部eSATAII磁盤控制器，每個接口能提供3Gb的讀寫帶寬。

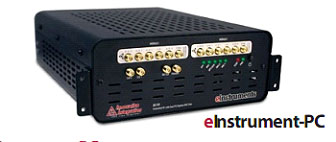

  安裝完成后的外形圖如下：



  關于磁盤陣列的解決方案：

  由于一個模塊的讀寫帶寬為20M（采樣率）*4（通道數）*2（每個AD/DA占用2個byte）=160MB/s,如果兩個模塊同時在一個機箱里工作，那么存儲帶寬2*160MB/s。幸運的是每個機箱同時并行的提供了2組eSATAII的接口，每個接口可以對應一個AD/DA模塊的數據存儲，eSATAII接口的帶寬為3Gb。市面上有多家廠商提供具有eSATA接口的磁盤陣列，比如一個5盤位的該種磁盤陣列售價為3000人民幣左右（不含磁盤）。如果工作在RAID0的模式下，能穩定提供約200MB/s的讀寫速度，完全滿足要求。如果系統工作在全雙工模式，需要配置兩個該磁盤陣列。

  系統軟件開發：

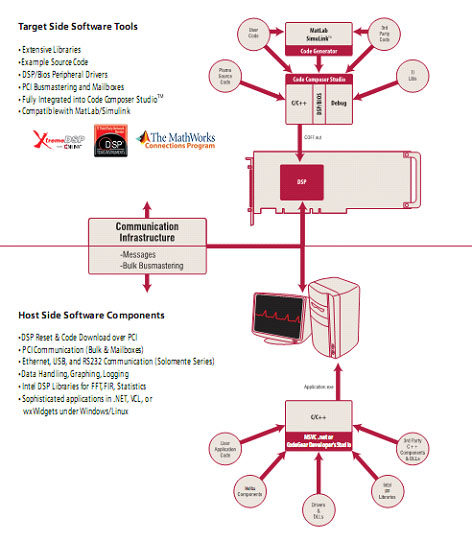

  Innovative能提供各種層面的開發軟件包:

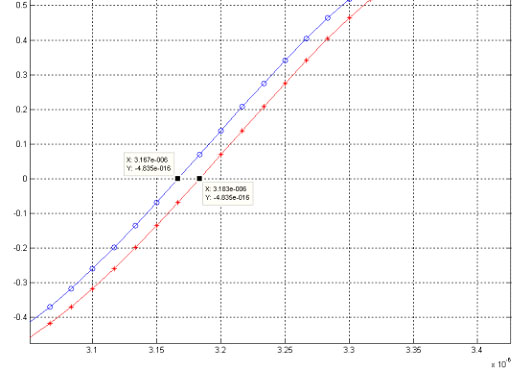

  在60M時鐘工作下，通道間的相位小延遲為16.67ns，如下圖所示：ch0和ch1間產生了16.67ns的延遲：

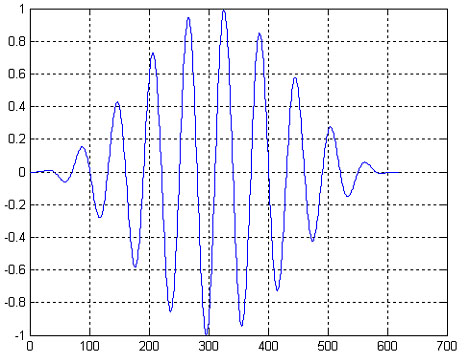

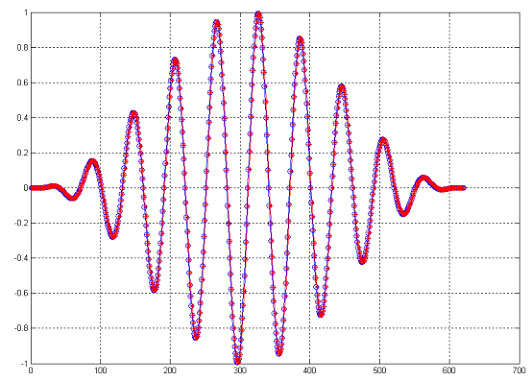

  上圖表示小通道延遲的情況下DDS中的數據。
