SDR1200中頻信號處理開發系統

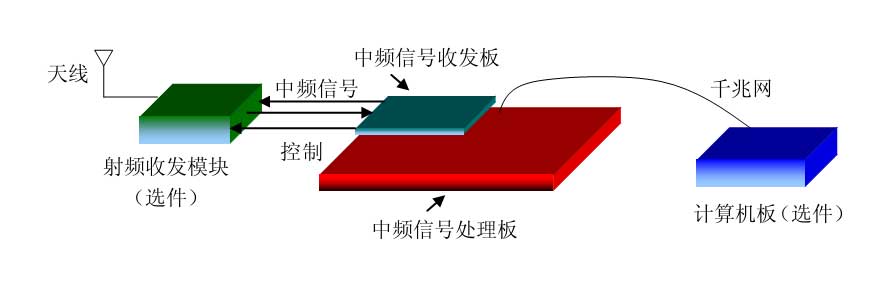

  中頻信號處理開發系統SDR1200由中頻信號收發板、中頻信號處理板、計算機板組成，實現中頻信號數字化、數字信號處理DDC和DUC、DSP和FPGA開發、網絡通信和應用開發等。如下圖所示：

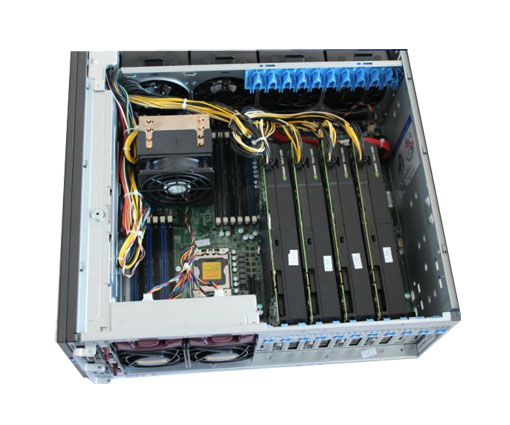

  其中，中頻信號收發板和中頻信號處理板通過板間連接器合成為一個中頻信號數字化模塊，可以根據不同的應用需求，選裝相應的中頻信號收發板，這樣可以靈活地滿足應用開發需求。
  中頻信號處理開發系統SDR1200適用于軟件無線電應用開發，可以提供的應用開發資源包括：

  ·模擬輸入和輸出前端可以通過更換子板方式靈活地滿足具體應用需求；
  ·提供中頻信號處理板上FPGA和DSP的底層硬件控制驅動庫；
  ·根據用戶需求提供信號處理和邏輯控制的IP核；
  ·可提供基于DSP的BIOS開發平臺；
  ·提供GPIO口、RS232、RS422、RS485、SPI等接口；
  ·提供高速RapidIO串行接口，支持X1，X4；
  ·提供千兆以太網接口；
  ·提供接口控制或擴展的支持；
  ·提供射頻控制的支持；
  ·提供數據連續存儲；
  ·提供應用開發所需的參考原理圖和參考設計代碼；
  ·提供第三方應用的支持；
  ·提供商業環境和工業加固級等適應性。

  中頻信號收發板技術指標

  中頻信號收發板實現模擬中頻信號的數據采集和發生（可含輸入匹配和輸出濾波），其中，可以根據應用需求只安裝接收通道電路或發生通道電路。用戶也可自行制作子板來滿足不用的應用。

  中頻信號接收通道：
  ·通道數：1路（訂貨時可選更多路數）
  ·分辨率：14位或16位可選
  ·采樣率：105MSa/s
  ·中頻：60MHz（訂貨時可選其它中頻）
  ·帶寬：10MHz（訂貨時可選其它帶寬）

  中頻信號發生通道：
  ·通道數：1路（訂貨時可選更多路數）
  ·分辨率：14位或16位可選
  ·采樣率：200MSa/s
  ·中頻：60MHz（訂貨時可選其它中頻）
  ·帶寬：10MHz（訂貨時可選其它帶寬）

  接口：72pin板到板高密連接器（即AIOC），用于外接中頻信號
  收發板結構尺寸：根據通道數確定

  中頻信號處理板技術指標

  中頻信號處理板實現中頻數據的數字處理，可以根據應用需要提供數字濾波、DDC、DUC、FFT、解調、調制、解碼、編碼、參數測量、信號識別和監測等，處理后的數據可以按照標準協議或?qū)Ｓ脜f(xié)議傳輸IQ數據和結果數據。
  中頻信號處理通道：3路并行

  每路數字信號處理能力：
  ·FPGA：XilinxXC5VSX95T
  ·DSP：TIDSP320C6455
  ·板上數據存儲：256MBDDR（外掛于DSP）

  接口：
  ·FPGAJTAG
  ·DSPJTAG
  ·72pin板到板高密連接器（即AIOC），用于外接前端模擬輸入和輸出板（選件）
  ·GbE接口（選件）
  ·GPIO口（選件）
  ·LVDS差分接口（選件）
  ·RS232、RS422、RS485、SPI接口（選件）
  ·光纖接口板（選件）
  ·外部供電的電源接口
  結構尺寸：233mm×160mm×20mm

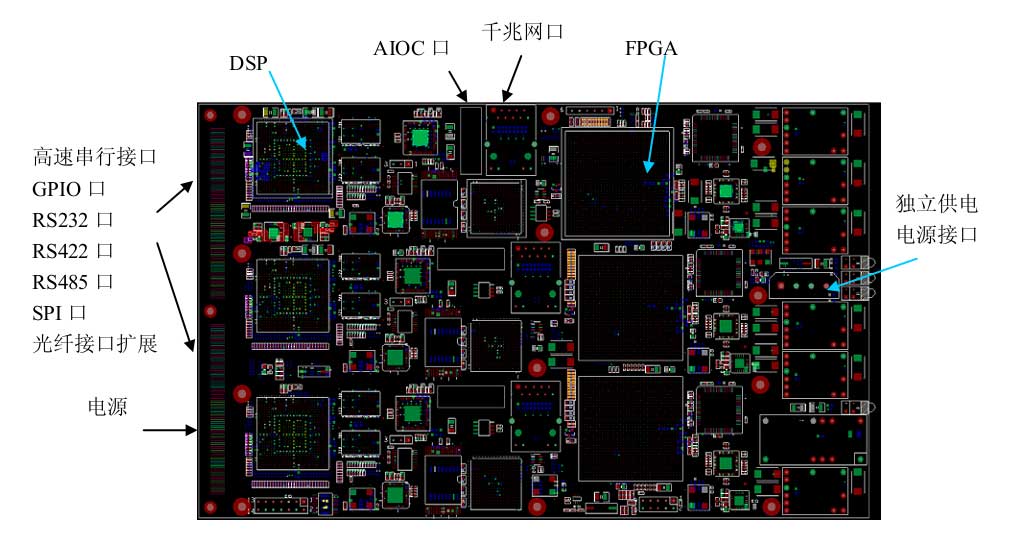

  中頻信號處理板組成如下圖所示：
