在軟件無線電中，射頻采樣普遍采用欠采樣的方式處理信號，也叫中頻采樣。
模擬信號的帶寬為Δf，中心頻率為IF。ADC的采樣率為fs。在欠采樣處理時，需要滿足：ADC采樣速率fs大于等于2Δf。
fs ≥ 2Δf

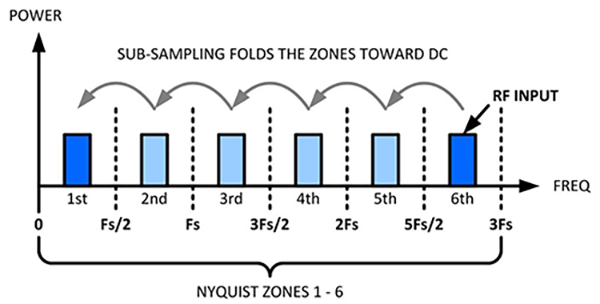

以適當采樣速率對IF頻率進行采樣的過程會導致 Δf的混疊分量之一出現在dc到fs/2奈奎斯特帶寬。接著，可以通過FPGA技術對數字基帶信號進行處理。
示例如下：

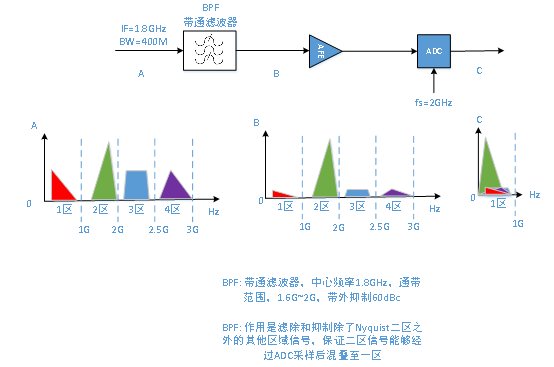

中頻信號為中心頻率1.8GHz，帶寬400MHz的模擬信號。ADC采樣率為2Gsps。通過帶通采樣，fs=2GHz，大于信號帶寬400M*2=800MHz。滿足帶通采樣要求。中頻信號處于Nyquist二區（綠色三角形所示）。Nyquist一區存在紅色三角形干擾；Nyquist三區存在藍色體型干擾；Nyquist四區存在紫色三角形干擾。上圖示意從頻域對信號濾波及采集過程的描述。
中頻信號經過帶通濾波器，濾除和抑制除了Nyquist二區之外的其他區域的模擬干擾信號，保證二區信號能夠在ADC采樣后完成無衰減混疊至Nyquist一區。1.8G中心頻率的中頻信號經過ADC采樣后，在0~fs/2頻率范圍內，頻譜會發生翻轉。Nyquist一區、三區、四區等其他區域的信號也會混疊至0~fs/2頻率范圍內。由于模擬帶通濾波器的作用，這些“不感興趣區域”的信號會得到有效衰減。
ADC采樣之后的數字信號，無須再進行其他數字帶通濾波處理。（可視情況增加低通濾波器，限制信號頻率為0~400M范圍內）
