數字化儀（高速數據采集卡）用于托卡馬克（聚變反應堆）和等離子體診斷系統，以測量等離子體電子的溫度和密度。

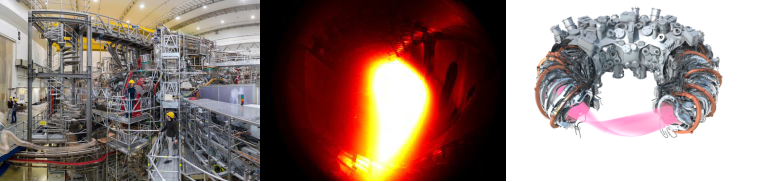

Wendelstein 7-X的湯姆遜散射系統
圖片來源：馬克斯-普朗克研究所，簡稱馬普所，MPI
注：Wendelstein 7-X是世界大的核聚變研究裝置“文德爾施泰因7-X”仿星器

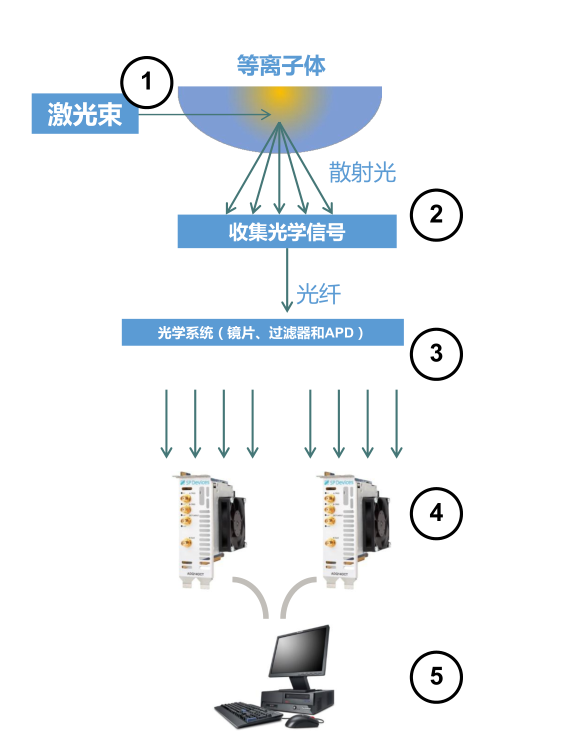

系統工作過程：
1. 激光束在等離子體上發射光脈沖。
2. 光被等離子體散射并通過光學系統收集。
3. 接下來是由鏡片，濾光片和APD組成的光學系統。
4. 數字化儀獲取數據，提供步的處理后將其轉發到處理單元。
5. 軟件用于分析散射數據并識別相關的等離子體參數。
數字化儀推薦：

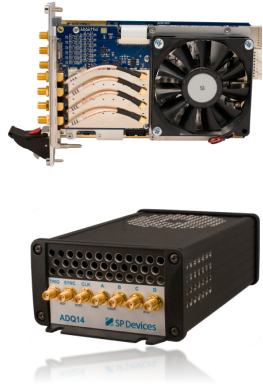

使用ADQ14進行數據采集
支持散射光脈沖的時間分辨測量，持續時間約為10ns
模擬帶寬要求為300MHz，每通道采樣率為1GS/s
14位分辨率提升性能
在板載FPGA中對數據進行實時處理
