激光脈沖峰值檢測系統

返回列表 來源：坤馳科技 查看手機網址
掃一掃!激光脈沖峰值檢測系統掃一掃!
 瀏覽：- 發布日期：2014-07-31 17:06:00【大 中 小】

    該項目主要用于實時檢測兩路激光脈沖的峰值，并判斷出兩個峰值間的相位差，并將相位差通過串口實時上報給主機。激光脈沖上升時間為5ns，分辨率要求達到200ps。

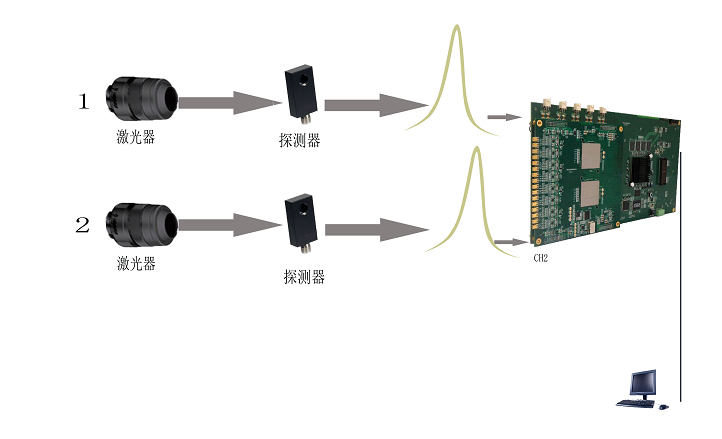

    系統框圖如下：

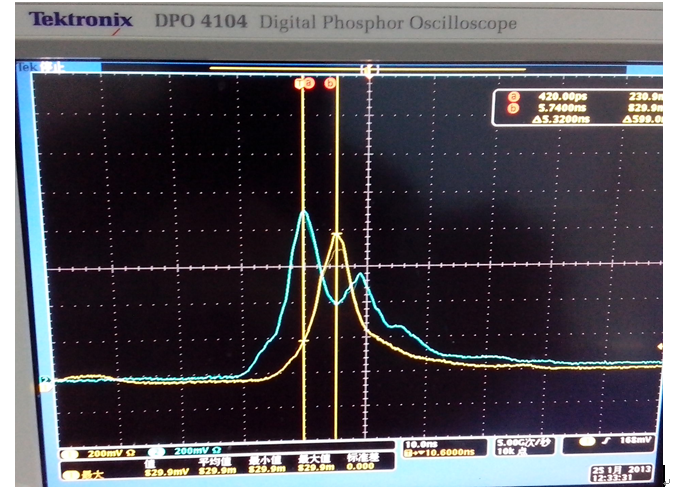

    兩路激光通過光電轉換器輸出的脈沖波形如下：



    我們的任務就是需要嚴格同步采集上圖的高速速脈沖，通過FPGA實現數字信號實時處理，判別脈沖的峰值點，計算兩個脈沖的時間差值，同時計算脈沖的功率，將計算結果上傳到主機。
