1.硬件要求：
兩通道輸入，信號輸入為0-5V數字信號。
FPGA主板采用單片xilinxV6FPGA，支持xc6vlx240t-lff1156，兼容xc6vlx130t-lff1156。
板載FLASH配置FPGA，通過JTAG配置FPGA。
數據由RS232輸出。
信號輸入端口帶6VBreakdown電壓ESD保護。
2.系統原理

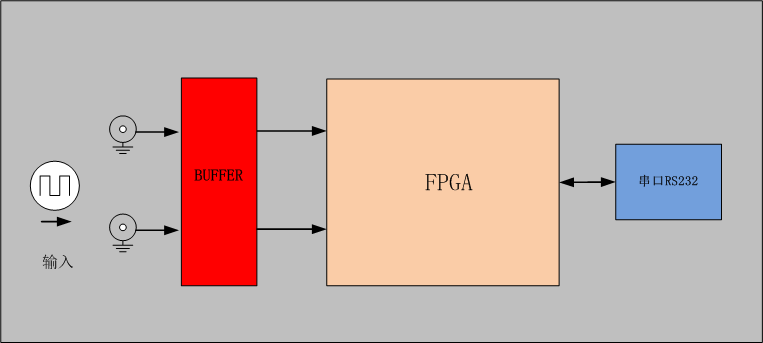

整個系統采用子母卡形式，采集子板通過buffer采集數字信號，然后由主板FPGA做邏輯算法，終由載板通過RS232輸出檢測數據。
信號輸入為5VTTL電平或者脈沖，需要轉換成，可選擇兩種方案：

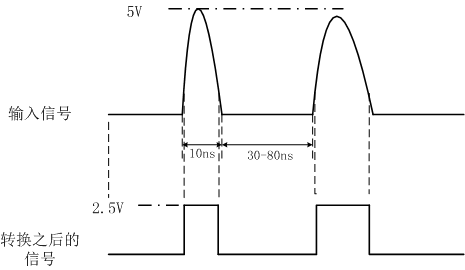

①5VTTL轉2.5V，可采用電平轉換驅動器或者CPLD。5V轉2.5V的buffer，可選用TI的SN74LVC2T45（140Mbps），CPLD可選用XILINX的XC9500XL系列的XC9536XL-7VQ44C。如下圖：
②5VTTL轉LVDS，采用TTL轉LVDS芯片，可選用TI的四路DS90C032TM（>155.5Mbps）或者MAXIM的單路MAX9164（200Mbps）。
