5G采集存儲系統

  采集系統規格：

  1、5GSPS10bit高速數據采集板
  基于CompactPCIExpress協議的超高速數據采集板，具有單路/雙路/四路并行數據采集、存儲處理和數據回放等功能。該板的采樣率高達5Gsps，前端模擬帶寬可高達3GHz，實時存儲容量可達32GB。


高速數據采集板卡


  主要技術指標

單通道模式

10bit/5GSaps

雙通道模式

10bit/2.5GSaps

四通道模式

10bit/1.25GSaps

ADC輸出位數

10bit

有效位數（ENOB）（typ.）

8bit

模擬帶寬

1~3GHz

輸入阻抗

50/AC 耦合/SMA

滿量程輸入功率

0dBm

時鐘

支持板載時鐘或外時鐘

觸發

支持軟件觸發或外觸發

SFDR（typ. at 2GS/s, 50）

60dB at 10.9MHz

40dB at 400MHz

SNR（typ. 50?）

>33dB

處理能力

Virtex5 XC5VLX110

存儲能力

32GB（需存儲板支持）

軟件處理

數據回放、頻譜分析

數據接口

CPCI、CPCIe

GPIO口

24bit

結構尺寸

6U CPCIe×4 Hybird

工作溫度

0~70°C（可選寬溫）

典型功耗

30W


  2、存儲板：
  基于CPCIexpress接口
  專用高速IO連接到采集板
  板載32GBDDR3內存

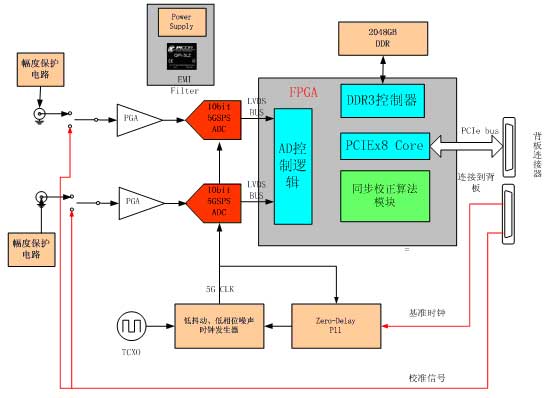

  數采模塊原理圖：

數據采集模塊原理圖

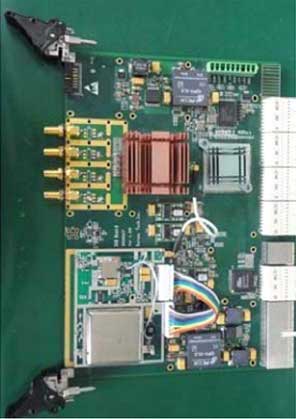

  整機外觀如下：

整機外觀圖

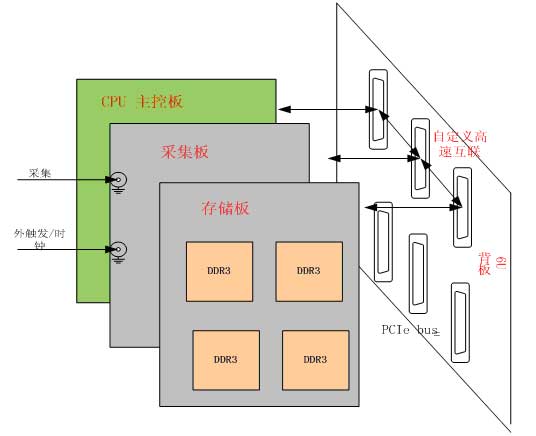

  該采集以及存儲系統的組成模塊如下圖所示：

存儲系統模塊框圖
