脈沖信號采集方案
基于PCIE總線的脈沖采集方案
一、概述:
為采集高速脈沖輸入信號,并能實施將采集數據傳入PC主內存,系統方案規格如下:
1.采用12bit1Gsps高速ADC。
2.50歐姆阻抗輸入。直流藕合,輸入信號范圍0~+5V,輸入模擬帶寬大于500MHz。
3.板載2GBDDR3內存。
4.采用PCIEx8接口。
5.支持用戶二次開發FPGA邏輯。
6.提供用戶二次開發軟件。

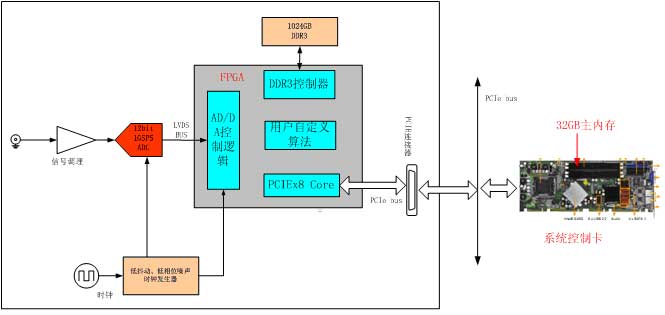

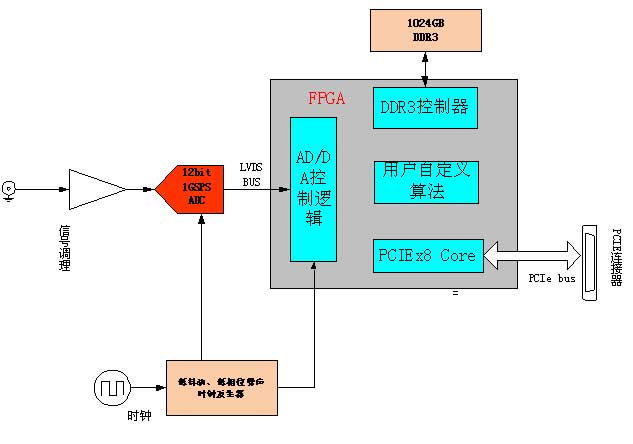

系統框圖如下:
二、為了實時得到采集數據,在數據傳輸端,可以采用如下4種方案:
方案1:
通過設置觸發門限,只采集有用信號。

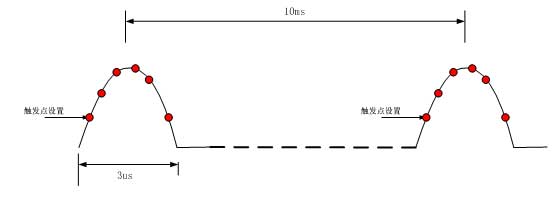

在脈沖周期為10ms時,每個脈沖根據觸發設置,采集3us左右(長度可以設置),約3000個采樣點;實時傳輸數據率為600KB左右。通過PCIEGen1x8總線傳輸,DMA傳輸率為1250MB/s。
方案2:
如果需要實時傳輸采集數據,12bitX1Gsps等于2GB/s,需要采用PCIEGen2x8總線傳輸。PCIEGen2x8總線傳輸理論上支持3000MB/s的傳輸率。
配合高性能計算機,配置32GB主內存,理論上可以將2000MB/s的數據實時傳輸到計算機中。
方案3:
該系統支持FPGA二次開發,用戶可以將算法通過FPGA實現。通過FPGA的實時信號處理,數據率可以大大減小。
方案4:

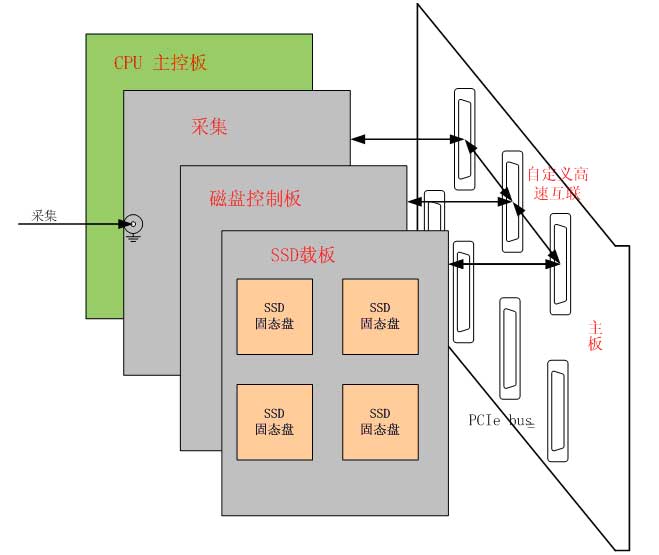

在采集卡旁邊增加一塊PCIE板,上面FPGA具有磁盤控制功能,能在機箱上連接8-16塊SSD盤,實時存儲速度大于2000MB/s。由于SSD磁盤容量較大,小容量256GB,大容量9.6TB,存儲波形時間非常長。

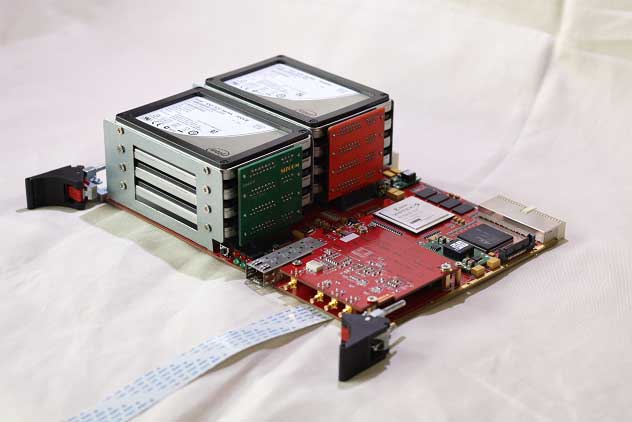

附圖為磁盤儲存樣機:
方案對比表:
方案 |
技術準備度 |
后期開發工作量 |
成本 |
||
采集 |
FPGA |
PCIE總線 |
|||
只采集有用信號 |
需開發 |
少量開發 |
PCIE Gen1 |
只需開發算法 |
低 |
采集全部波形 |
需開發 |
少量開發 |
PCIE Gen2 |
只需開發算法 |
高, 需要高性能FPGA和 |
FPGA實時計算 |
需開發 |
大量開發, |
PCIE Gen1 |
軟件工作量小,FPGA |
中, FPGA開發周期長 |
FPGA直接存儲 |
需開發 |
少量開發, |
PCIE Gen1 |
軟件工作量小 |
高, 需要格外增加一塊FPGA-PCIE卡,需要外接32塊SSD盤 |

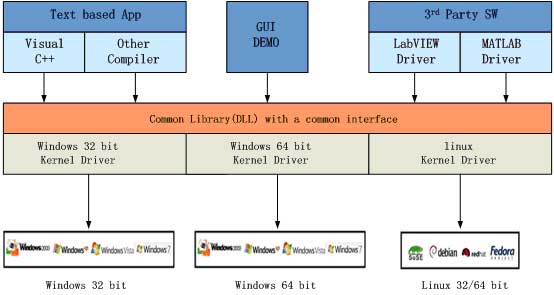

三、系統應用軟件如下:

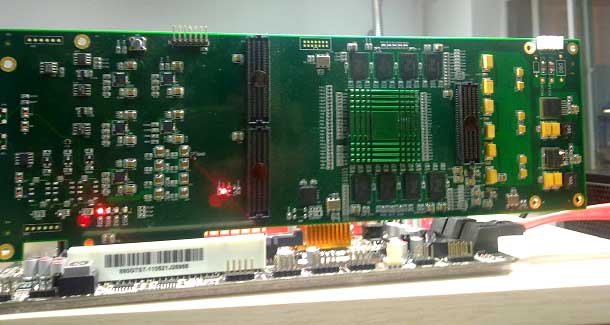

四、PCIE采集卡實際圖如下:
-
