cPCI數據采集板卡技術規格書

  一、cPCI數據采集板卡規格：

  系統采用6U標準的cPCI架構，包括如下幾個部分：
  1．2通道14bit250MSPS/16bit100MSPS采集模塊，雙通道ADC。
  2．50歐姆，AC耦合，輸入幅度1Vpp。
  3．板載512MB64位寬DDR2存儲器連接到FPGA。
  4．支持33MHz32bitPCI總線，支持中斷方式和DMA傳輸數據。
  5．支持后插板連線，能通過后插板輸入狀態控制字。
  6．板載采集時鐘產生器，支持外時鐘輸入。
  7．前面板狀態指示燈。
  8．提供基于VC++的API函數庫和應用程序，支持二次軟件開發。

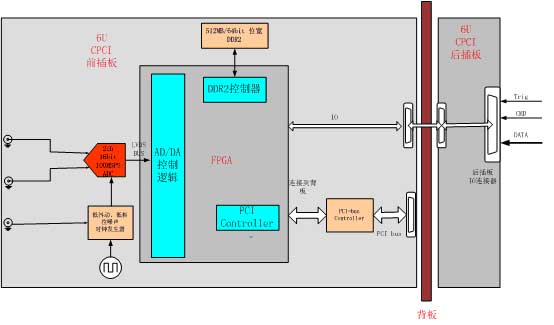

  二、系統實現框圖如下：

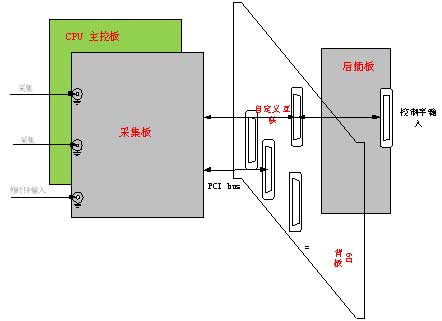

  該系統組成由6UCPCI采集卡和后插板組成，如下圖所示：



  三、工作模式：

  3.1采集工作流程：
  1.主程序設置工作模式；
  2.主程序放送工作指令段，等待采樣觸發。
  3.觸發后采樣，存入板載內存。
  4.采樣結束，發出中斷請求。
  5.主機通過DMA形式讀取數據。

  3.2采集卡的功能：
  1.支持內外時鐘兩種工作模式；
  2.觸發模式：內觸發（軟件觸發）；外觸發(來自后插板輸入)；
  3.觸發采樣寬度設置：設置每次觸發后的采集點數，設置數字如下：

  四、狀態字：

  采集板工作時，由上位機發送同步的狀態信息；每次觸發采集結束后，需要將該狀態值和采集數據打成包，存入內存中。狀態信息包括了每次采集數據的通道號等模式信息。

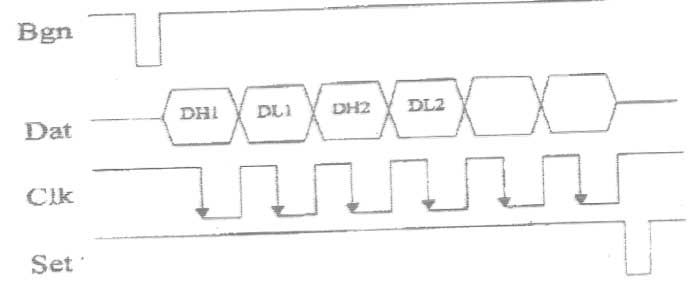

  狀態輸入時序圖如下：



  控制字接插件定義：

  五、狀態指示燈：

  面板上具有狀態指示燈，指示工做狀態：
  主要要求如下：
  狀態故障：紅色
  采樣時鐘鎖定：綠色
  讀取：綠色
  觸發：綠色

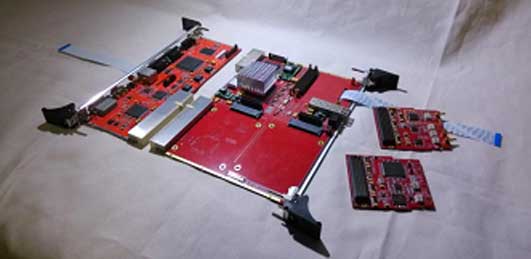

  采集板卡外觀圖如下：

  六、系統配套軟件：

  系統軟件包括應用軟件，二次開發API函數，應用軟件，具有虛擬示波器功能，方便設置硬件，讀取/保存數據以及波形顯示功能。
